MOS管驱动电阻并联二极管的作用
CHANBAEK • 来源:阿秀机电光世界 • 作者:阿秀Rick • 2023-07-04 11:03 • 6963次阅读

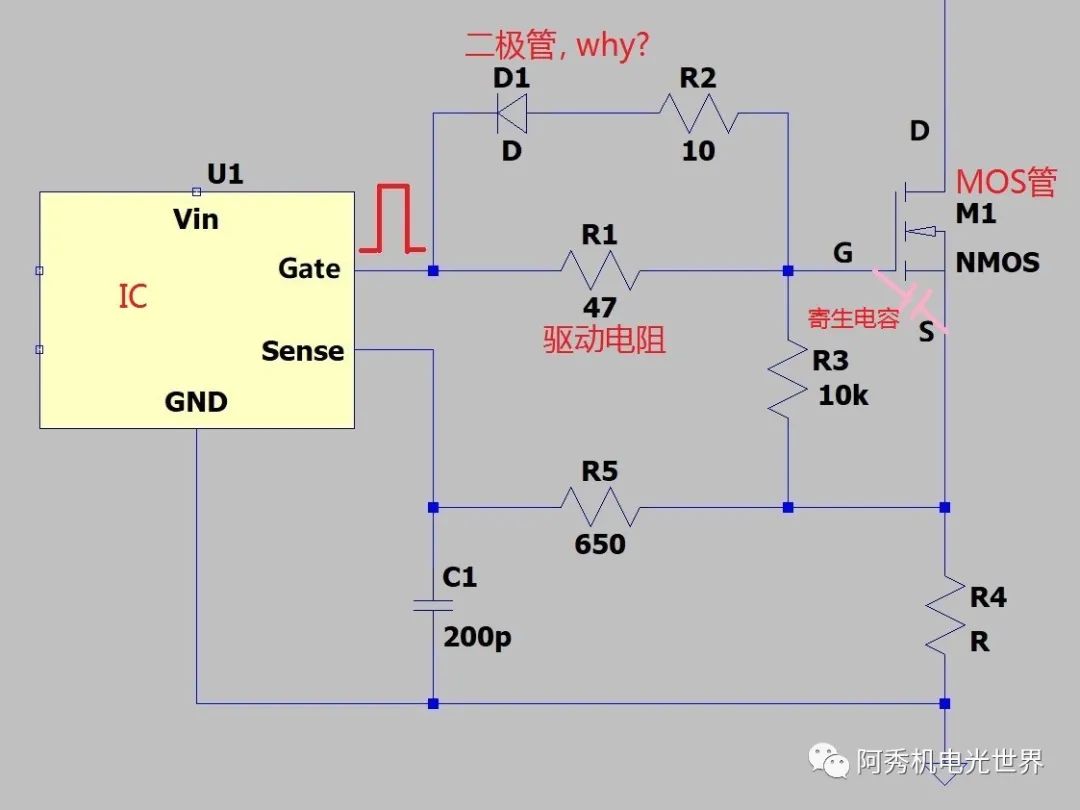

今天学习LED开关电源里面一个细节:MOS管的驱动电阻为啥要并联一个二极管,如下图所示:
1,R1电阻,一般称为驱动电阻,能否省略该电阻R1?
因为MOS管栅极G和原极S存在寄生电容。当IC输出高电平时,如果没有R1电阻,电流直接流进寄生电容。在寄生电容没有电时,电容相当于短路,容易烧毁IC。因此R1起到限流作用。
2,为啥要给R1电阻并联一个二极管和电阻?

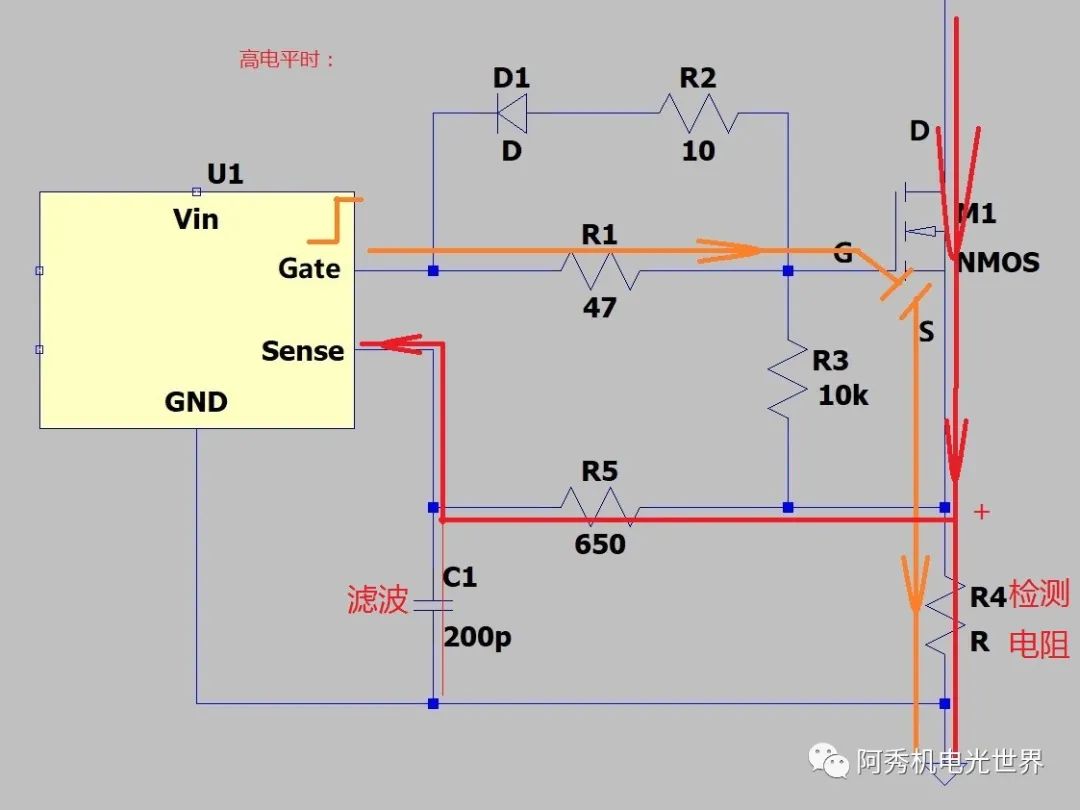

当IC输出为高电平时,驱动电流通过R1电阻,给寄生电容充电,寄生电容两端电压逐渐升高。当寄生电容的电压上升到门极电压时,MOS管将导通。
当IC输出为低电平时,寄生电容的存有的电压,通过R1和R2放电,放电电流将流入IC内部。当寄生电容的电压下降到门极电压时,MOS管将关断。
因为电阻R3的阻值,远大于R1和R2,相当于开路,因此主要还是通过R1和R2来给寄生电容放电。
3,MOS管的工作要求
MOS管工作要求,一般要求:导通慢,断开快。导通慢的优点:防止上下桥臂同时导通,造成短路。关断快的优点:可以降低管子功耗和发热。
总结:MOS管要慢通快断,并联二极管给寄生电容快速放电。
