本文详细介绍了STM32标准外设库的使用，包括库的结构、外设信息的封装方式、结构体访问寄存器的原理和实践。讲解了如何使用库重写LED程序，以及RCC和GPIO模块的全解析，阐述了面向对象思想在库中的体现。内容涵盖从外设库的价值到实际编程技巧，适合单片机开发者深入学习。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

【朱老师课程总结】

第一部分、章节目录

3.5.1.为什么会有标准外设库

3.5.2_3.外设库的结构介绍和之后的学习方法1_2

3.5.4.标准库对硬件信息的封装方式

3.5.5.使用结构体方式访问寄存器的原理

3.5.6.使用结构体方式访问寄存器的实践

3.5.7_8.使用标准库重写LED的程序

3.5.9_10.RCC模块的标准库全解析

3.5.11.RCC模块的标准库全解析3

3.5.12.RCC模块的标准库全解析4

3.5.13.RCC模块的标准库全解析5

3.5.14_15.使用库重写时钟设置函数1_2

3.5.16_17.GPIO模块的标准库全解析1_2

3.5.18.使用GPIO库函数来点亮LED

3.5.19.标准库中的面向对象思想

第二部分、随堂记录

3.5.1.为什么会有标准外设库

3.5.1.1、传统单片机软件开发方式
(1)芯片厂商提供数据手册、示例代码、开发环境
(2)单片机软件工程师面向产品功能，查阅数据手册，参考官方示例代码进行开发
(3)硬件操作的方式是用C语言对寄存器进行读写以操作硬件
(4)主要工作量：一是调通各种外设(可读写)，二是实现产品功能
(5)在简单单片机（如51单片机）上这一套工作的很好，但是随着单片机变复杂就带来一些问题

3.5.1.2、外设库有什么价值
(1)外设库其实就是以前芯片公司提供的示例代码的标准化产物
(2)外设库简化了我们开发产品时的“调通各种外设”
(3)外设库以源码方式提供，这个源码本身写的很标准，可以用作学习素材

3.5.1.3、学习和使用外设库的难点
(1)要有规范化编程的意识和能力
(2)C语言功底要过关
(3)要有一定的框架和层次认识
(4)要会没有外设库时直接C语言操作寄存器的方式（看原理图、查数据手册、位操作等）

3.5.1.4、再次强调
(1)外设库只是帮助我们简化编程，简化的主要是劳动量
(2)外设库一定程度上降低了编程难度，但是只会库、离了库就不会编程、库函数调用出了问题就束手无策这种还是没戏。（难度降低是对所有人的，你并不能从中得到好处）

3.5.2_3.外设库的结构介绍和之后的学习方法1_2

3.5.2.1、外设库的结构介绍
(1)最新版本库的下载和解压
官网下载链接
 博客提供链接(百度网盘，解压密码：neu1)

(2)文件夹结构和主要文件的作用
在这里插入图片描述

_htmresc文件夹内是官方Logo图片，可以删掉。
Libraries 文件夹下面有 CMSIS 和 STM32F1xx_StdPeriph_Driver 两个目录，这两个目录包

含固件库核心的所有子文件夹和文件，是代码移植的重头戏。CMSIS 文件夹存放的是符合 CMSIS 规范的一些文件， Driver 文件夹下是STM32F1 标准外设固件库源码文件和对应的头文件，说白了就是将寄存器封装好的函数接口。
Project 文件夹下面有STM32F1xx_StdPeriph_Examples 和STM32F1xx_StdPeriph_Template 两个文件夹，Examples文件夹下是固件示例源码，Template文件夹下是工程模板。这些源码的学习对以后的开发学习非常重要。
Utilities 文件夹下就是官方评估板的一些对应源码，可以忽略不看。
根目录中还有一个固件库的帮助文档 stm32f1xx_dsp_stdperiph_lib_um.chm 文件。

(3)最重要的就是Libraries

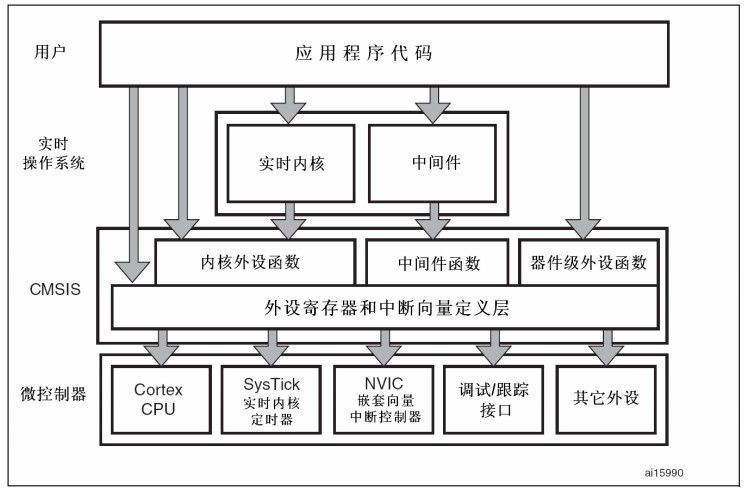

CMSIS（STM32内部ARM核心相关内容）
   CM3（Cortex-M3）
       CoreSupport(内核相关的一些设置的寄存器集合及其封装)
       DeviceSupport
           ST
               STM32F10x
                   startup(内核相关的一些设置的寄存器集合及其封装)
                   stm32f10x.h(很重要)
                   system_stm32f10x.c
                   system_stm32f10x.h
STM32F10x_StdPeriph_Driver（STM32F1外设驱动）
   inc（include，头文件，.h）
   src（source，源文件, .c）

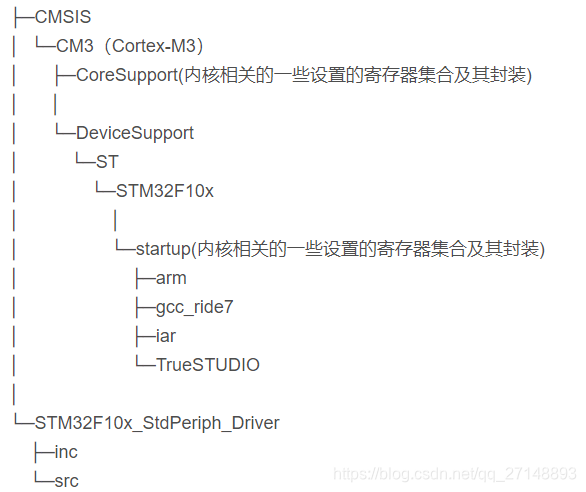

目录树：

3.5.2.2、后续的学习方法
(1)先搞清楚库对STM32这个硬件的封装和表达方式
(2)再彻底理解库中使用的结构体式访问硬件寄存器的方式
(3)初步建立起面向对象式编程的概念并且去体会
(4)以模块为单位去研究这个模块的库函数，并且用库函数去编程，并且实验结果，并且分析代码，去体会去熟悉库函数使用的方法
(5)最终达到什么程度？眼里有库心中无库。用人话说就是：思维能够穿透库函数直达内部对寄存器的操作。

3.5.4.标准库对硬件信息的封装方式

3.5.4.1、寄存器地址的封装
其实就是将寄存器在存储器中的地址，利用宏定义表示出来。(这里的地址是指在位带区内的地址，关于位带区和位带别名区请往后看)

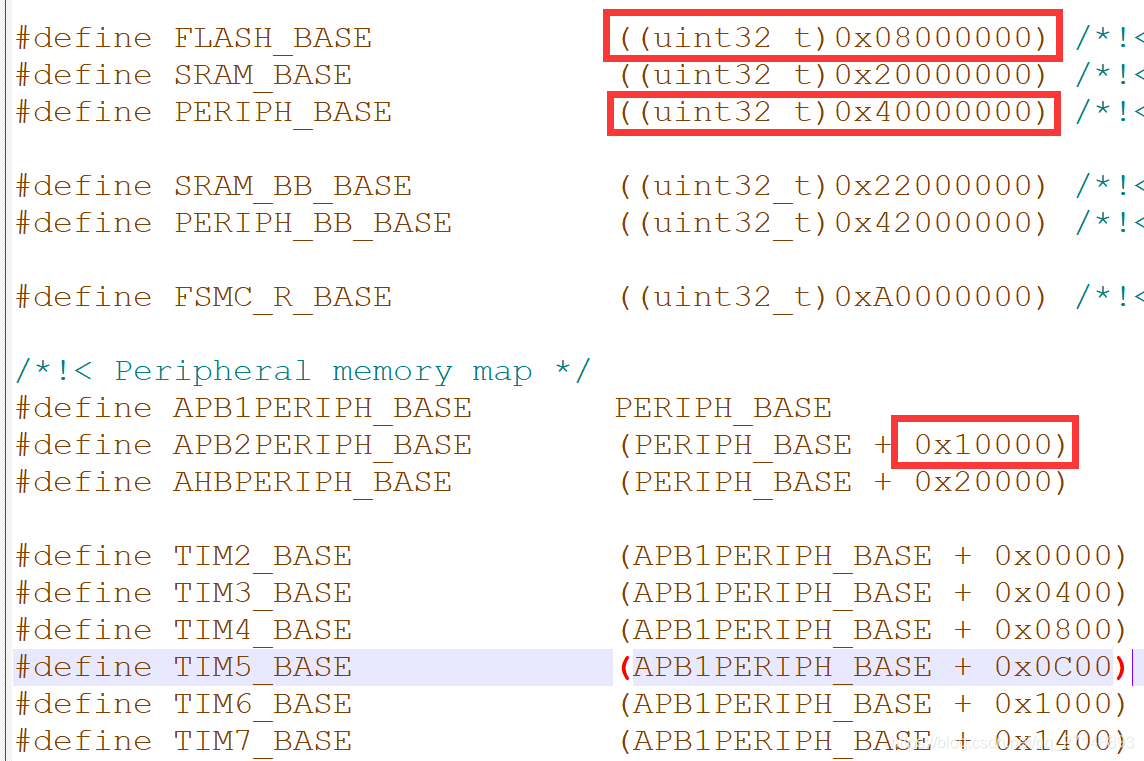

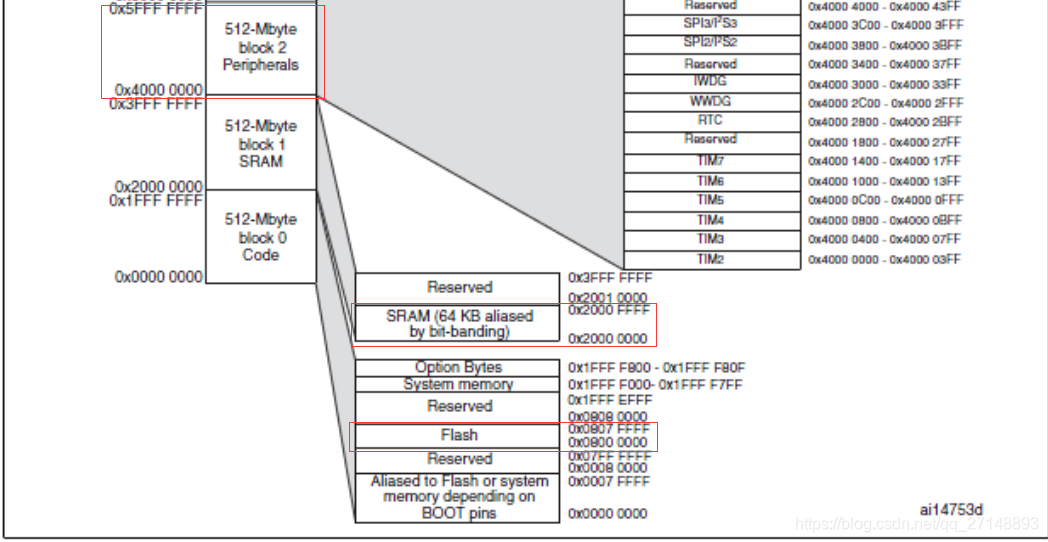

比如：外设总线APB1的基地址为：0x40000000，APB2的基地址为0x40010000
因为APB1和APB2分别有不同的外设设备，所以基地址+偏移量，就可以把寄存器表示出来！
TIM5的地址是0x40000C00 = 0x40000000+0x0C00 = APB1基地值+偏移量

3.5.4.2、寄存器位定义的封装
就是对于寄存器每一位的操作，有很多种情况，直接利用宏定义将不同的复制情况进行封装。

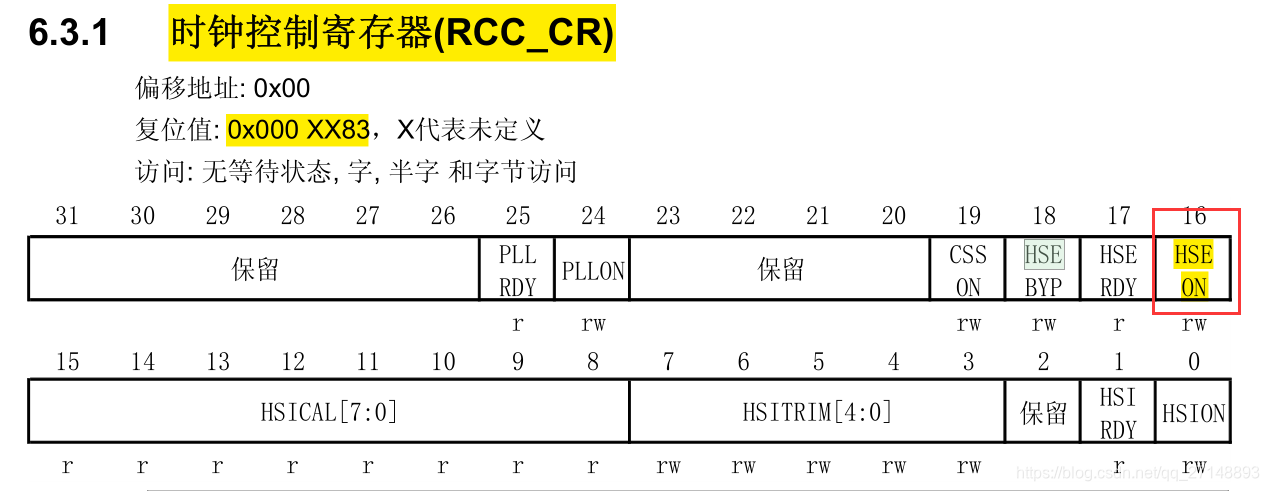

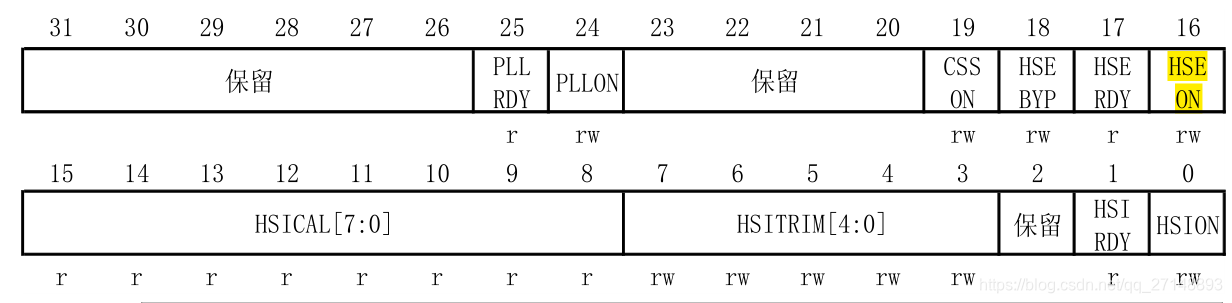

比如说，打开HSE时钟时，要操纵寄存器RCC_CR,给第16位赋值1，就可以打开HSE时钟。

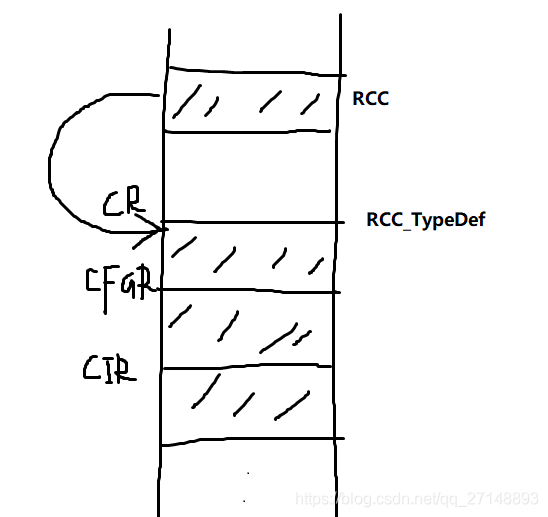

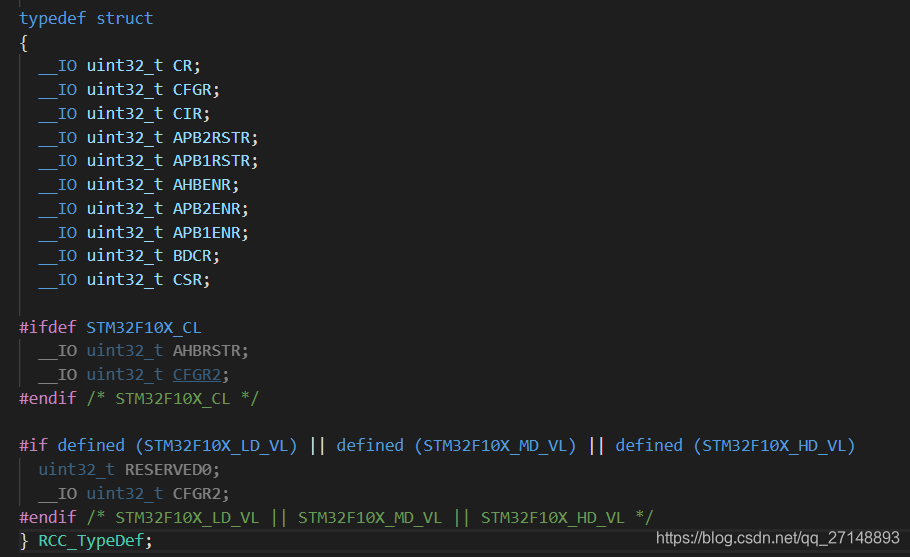

RCC_TypeDef是个结构体变量，里面封装这RCC的各个寄存器，RCC_BASE是RCC寄存器组的基地址，于是RCC就是一个结构体指针,指向RCC_BASE下的RCC寄存器组。

按照之前：RCC_CR |= 0x00010000;
用标准库：RCC->CR |= CR_HSEON_Set;

道理一样！这样的好处就是更加直观，代码可读性更强！

3.5.4.3、外设操作的封装
其实就是很多的函数，比如说配置外部时钟72MHz，需要配置HSE，操纵不同的寄存器，在SPL中，这些工作都给做好了！

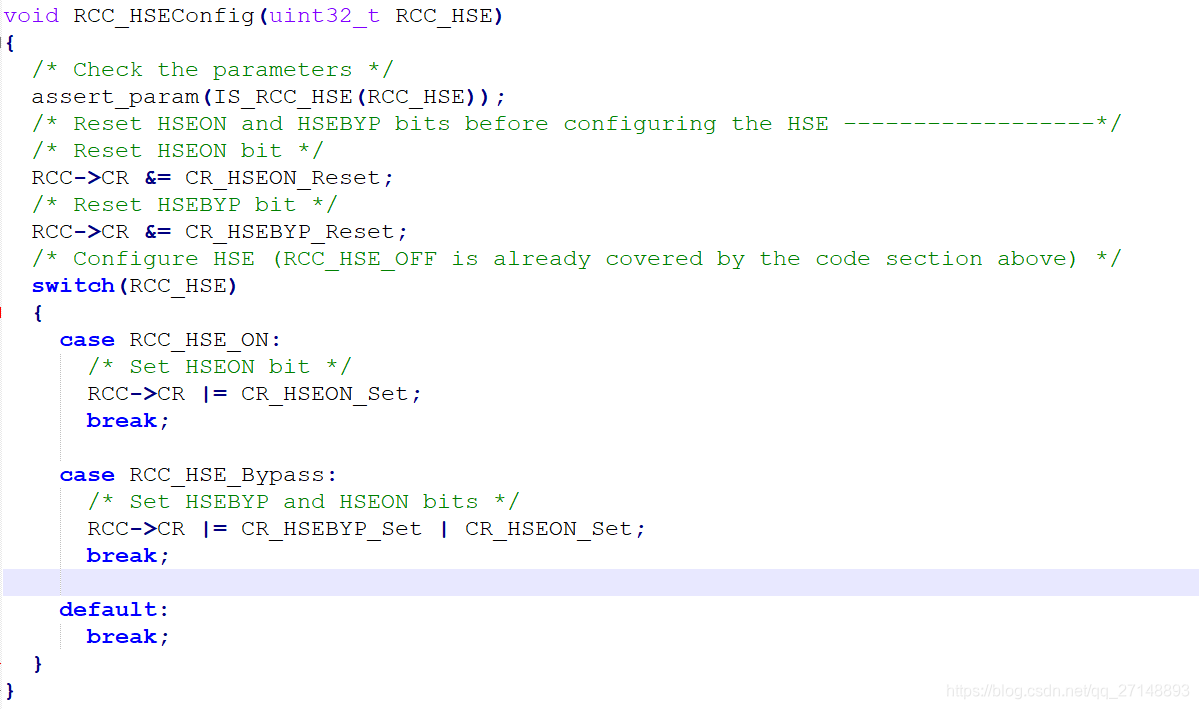

比如说，下面配置HSE的子函数，只要RCC_HSE准备就绪，就可以打开HSE！

3.5.5.使用结构体方式访问寄存器的原理

(1)之前访问寄存器方式
C语言访问寄存器的本质是C语言访问内存
本质思路：

定义一个指针（临时变量）指向这块内存，然后*p = xx这种方式去解引用指针从而向目标内存中写入内容。

缺陷：

当寄存器多了之后每一个寄存器都要定义一套套路，很麻烦。

(2)解决思路：就是打包，批发式的定义，用结构体（想一下为什么不用数组？）的方式进行打包。
具体做法：
把整个一个模块的所有寄存器（地址是连接的）打包在一个结构体中，每个寄存器对应结构体中的一个元素，然后结构体基地址对应寄存器组的基地址，将来就可以通过结构体的各个元素来访问各个寄存器了。

(3)结构体方式来访问寄存器和指针式访问寄存器，本质上其实是一样的，区别是C语言的封装不同。
(4)volatile的作用

volatile修饰的变量从CPU寄存器中直接读取数值而不是从备份中读取。备份就是编译器自己拷贝的一个寄存器，它是一个软件寄存器相对于物理芯片内的寄存器来说。这个备份具体多少毫秒刷新一次我也不清楚，但是它被读取的速度相对于进程频繁的读取物理寄存器要快很多，这就是编译器为了效率对程序的优化。
不加volatile，C编译器为了速度会把你的代码自动优化直接从备份中读取
加了volatile就是明确告诉编译器这里不需要你自做聪明的优化给我直读，嵌入式中底板驱动编程尤为重要。

3.5.6.使用结构体方式访问寄存器的实践

程序下载

3.5.7_8.使用标准库重写LED的程序

3.5.7.1、分析标准库自带的工程模板
模板在"STM32F10x_StdPeriph_Lib_V3.5.0\Project\STM32F10x_StdPeriph_Template\MDK-ARM"下，用MDK软件双击project即可打开。

模板目录：

User文件夹

存放用户自己写的main.c和用来存放中断服务函数的stm32f10x_it.c
StdPeriph_Driver文件夹

存放\Libraries\STM32F10x_StdPeriph_Driver\src\下的与外设相关的.c文件
CMSIS文件夹

存放时钟配置文件system_stm32f10x.c和内核相关的core_cm3.c

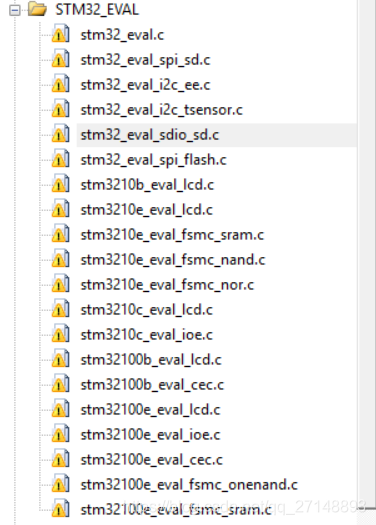

STM32_EVAL文件夹

存放基于STM32100E开发板的一些官方的开发例程。

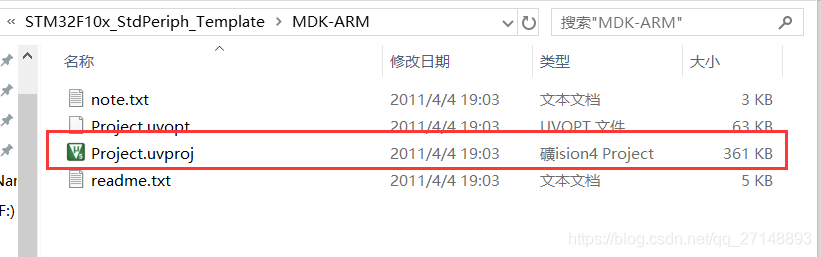

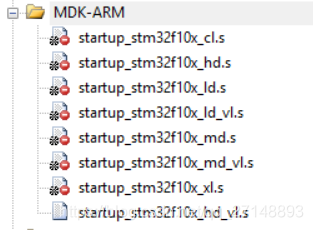

MDK-ARM

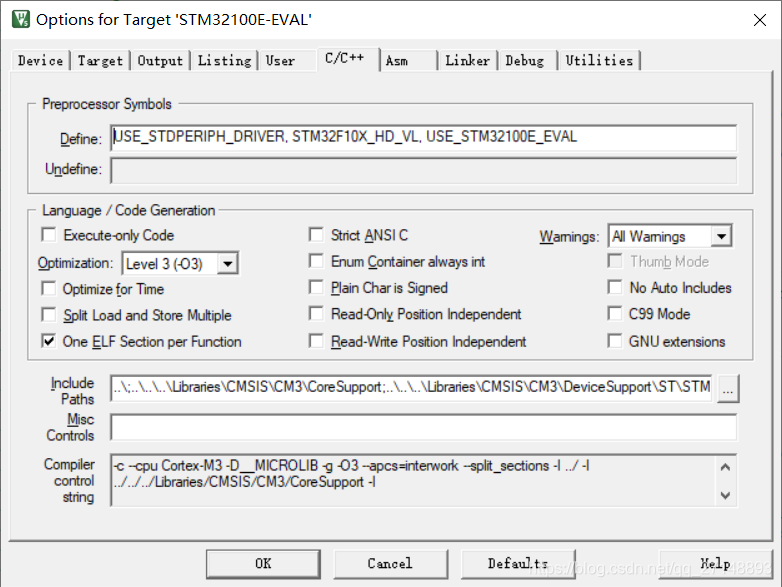

里面放的是启动文件，会在Options中配置上需要哪个文件，比如上图，在Options的宏定义里规定使用STM32F10X_HD_VL，于是只有该选项没有被屏蔽掉！
Options中

3.5.7.2、建立自己的模板

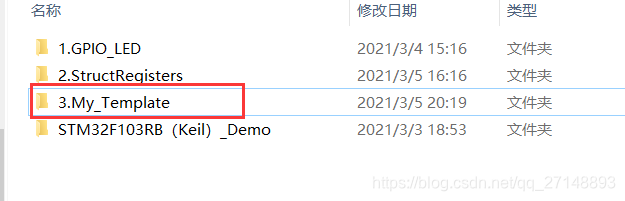

1.创建My_Template文件夹

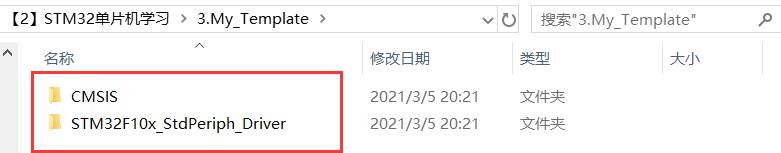

2.进入My_Template，复制\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\下的CMSIS、STM32F10x_StdPeriph_Driver到My_Template下

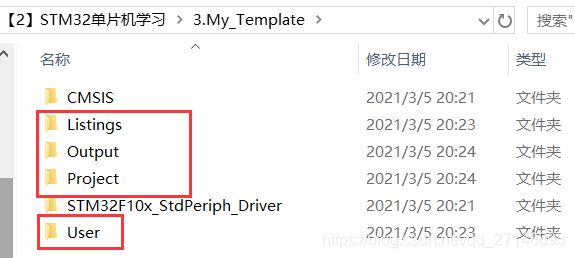

3.创建User、Project、Listings、Output文件夹

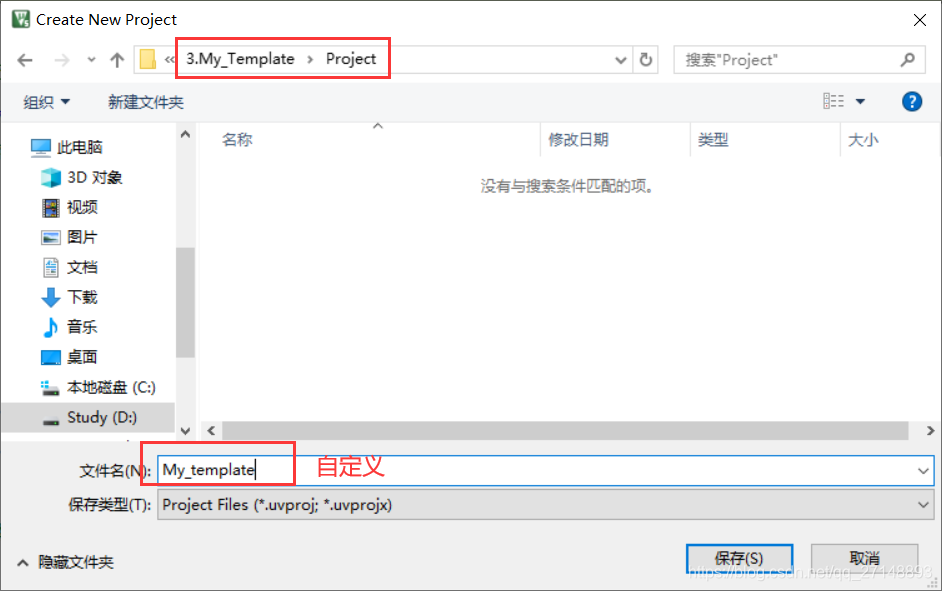

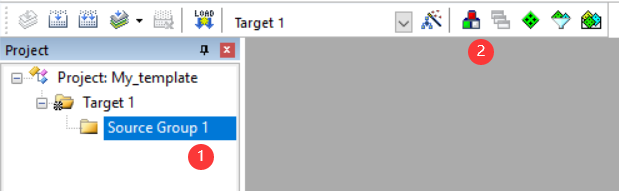

4.打开MDK，创建新Project(名字自定义)，存放在My_Template/Project下

5.选择自己开发板的芯片，这里选择的是“STM32F103C8”，出来的Run-Time页面，直接关闭就行

6.添加各个文件夹到工程

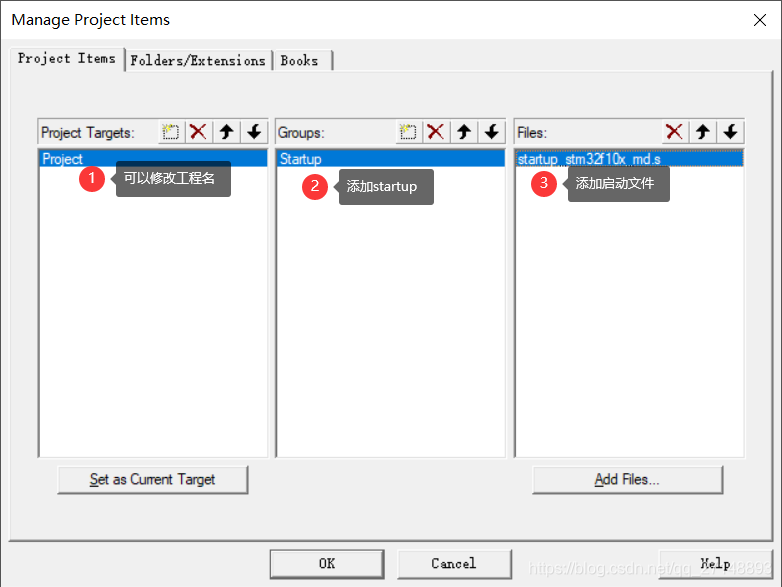

7.添加启动文件组，启动文件在\My_Template\CMSIS\CM3\DeviceSupport\ST\STM32F10x\startup\arm\下，STM32F103C8属于md产品，所以我选择xx_md.s

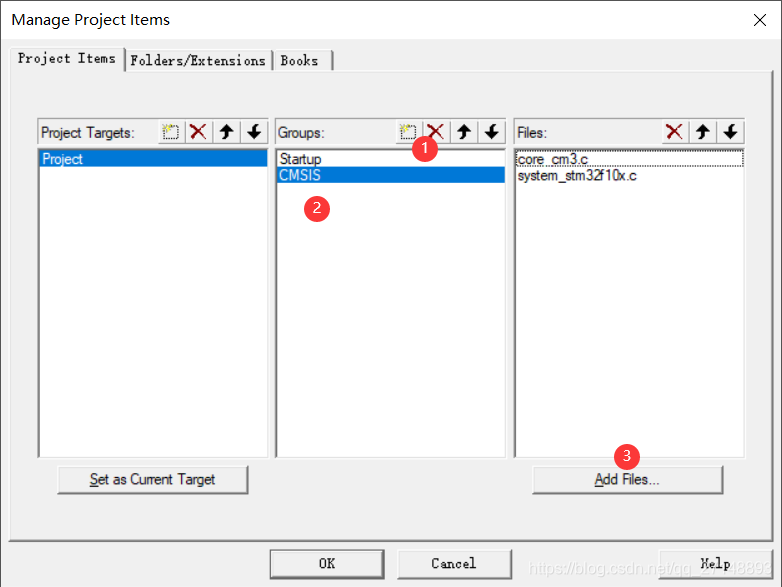

8.添加CMSIS组，添加\My_Template\CMSIS\CM3\CoreSupport\下的core_cm3.c和\My_Template\CMSIS\CM3\DeviceSupport\ST\STM32F10x\下的system_stm32f10x.c

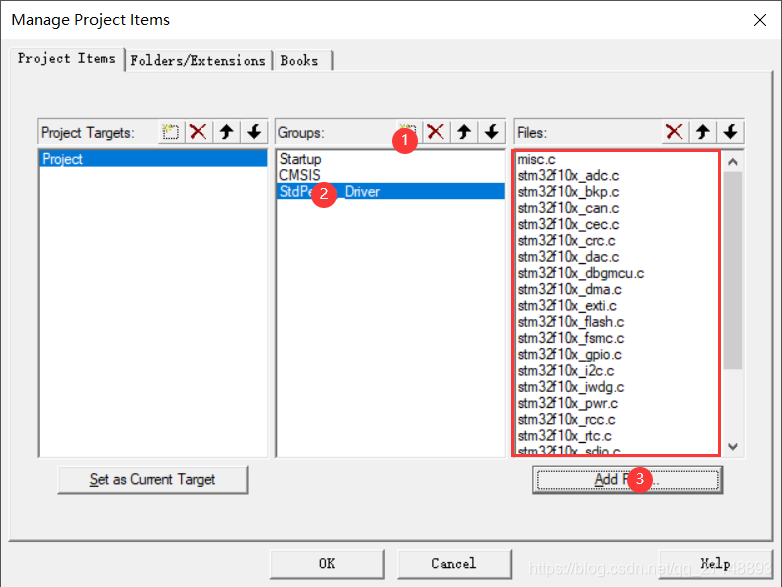

9.添加StdPeriph_Driver组，把\My_Template\STM32F10x_StdPeriph_Driver\src\下的所有文件添加进来

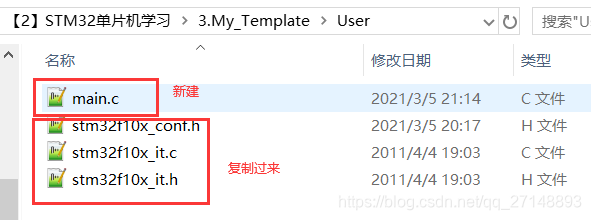

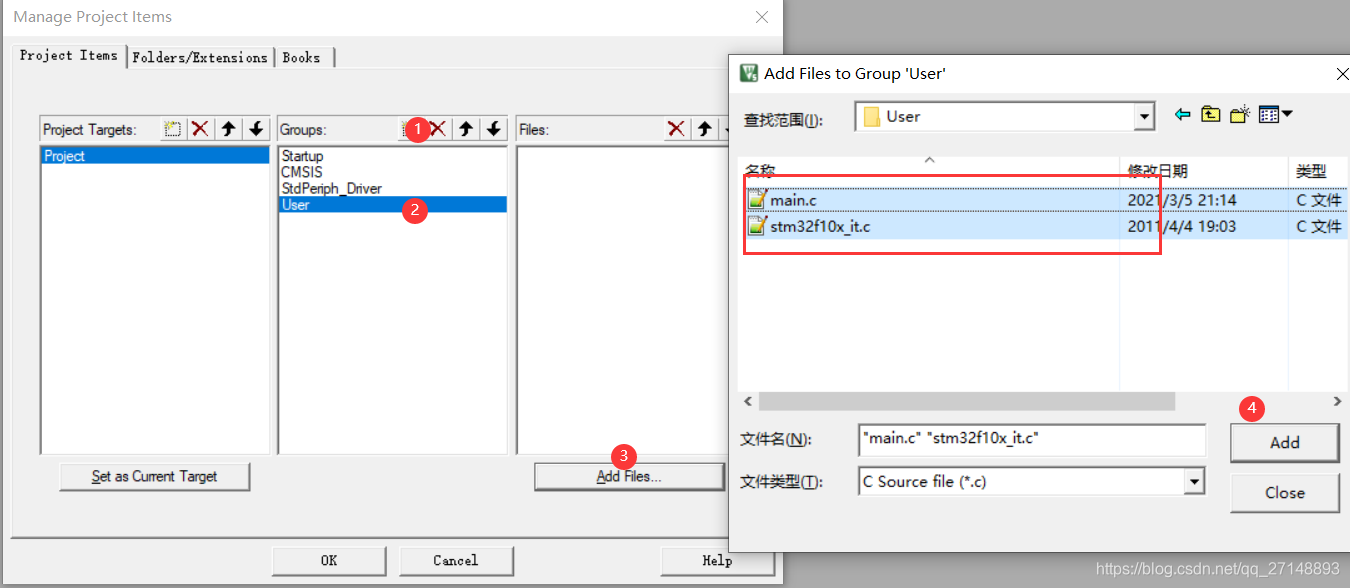

10.添加User组，在User文件夹下新建一个main.c文件，复制\STM32F10x_StdPeriph_Lib_V3.5.0\Project\STM32F10x_StdPeriph_Template\下的stm32f10x_conf.h、stm32f10x_it.c、stm32f10x_it.h到User文件夹下，通过MDK把这两个.c文件添加进来。

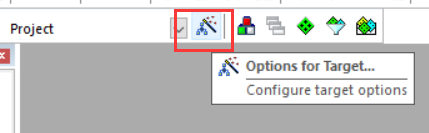

11.点OK，完成Group的创建，然后点击Options for Target。

12.Target选项，勾选上User MicroLIB

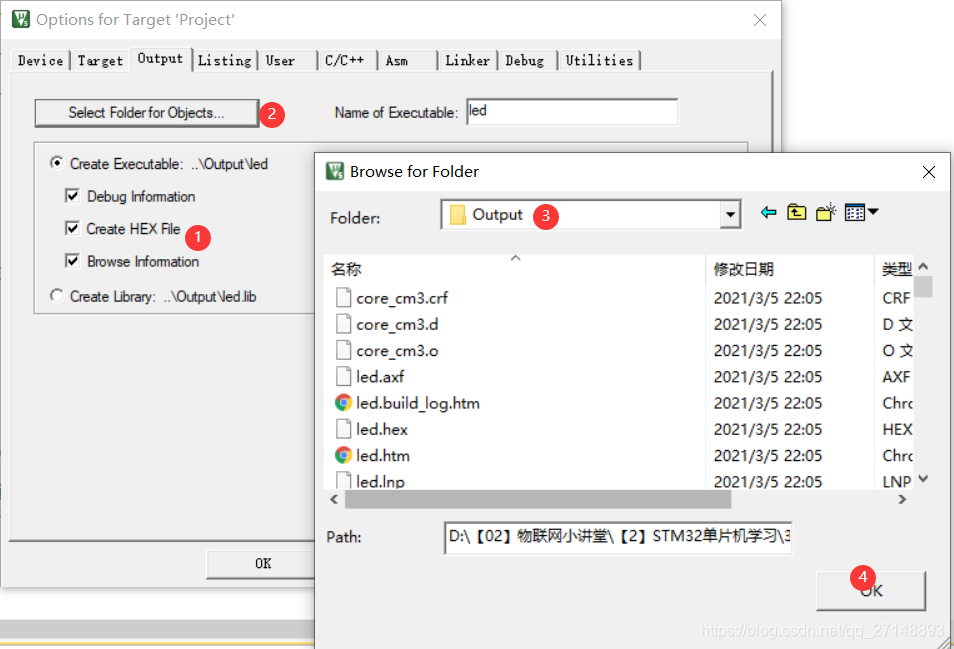

13.OutPut选项

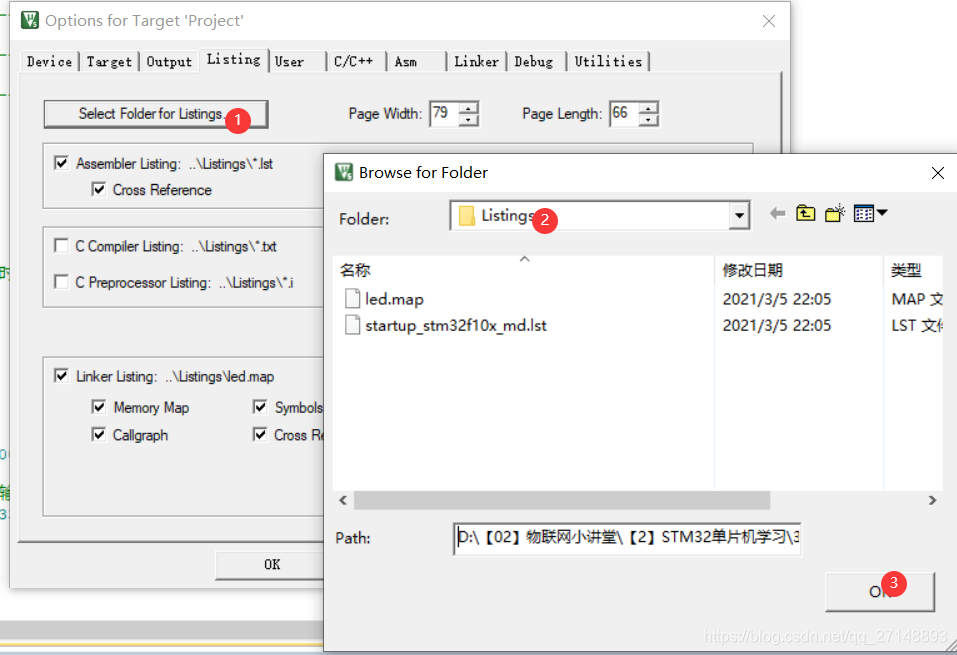

14.Listing选项(可选)

15.C/C++选项
添加宏定义：STM32F10X_MD,USE_STDPERIPH_DRIVER
其中STM32F10X_MD要根据自己的板子的属性，和startup下的xx_md.s对应

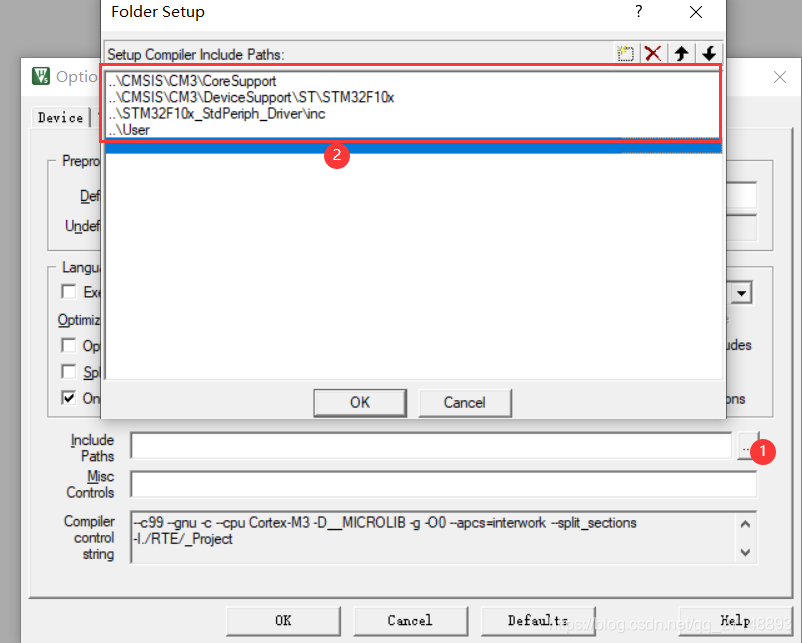

添加include path：如下图

点OK。
16.编辑User\main.c文件，添加以下内容。

#include "stm32f10x."

int main(void)
{

	return 0;
}

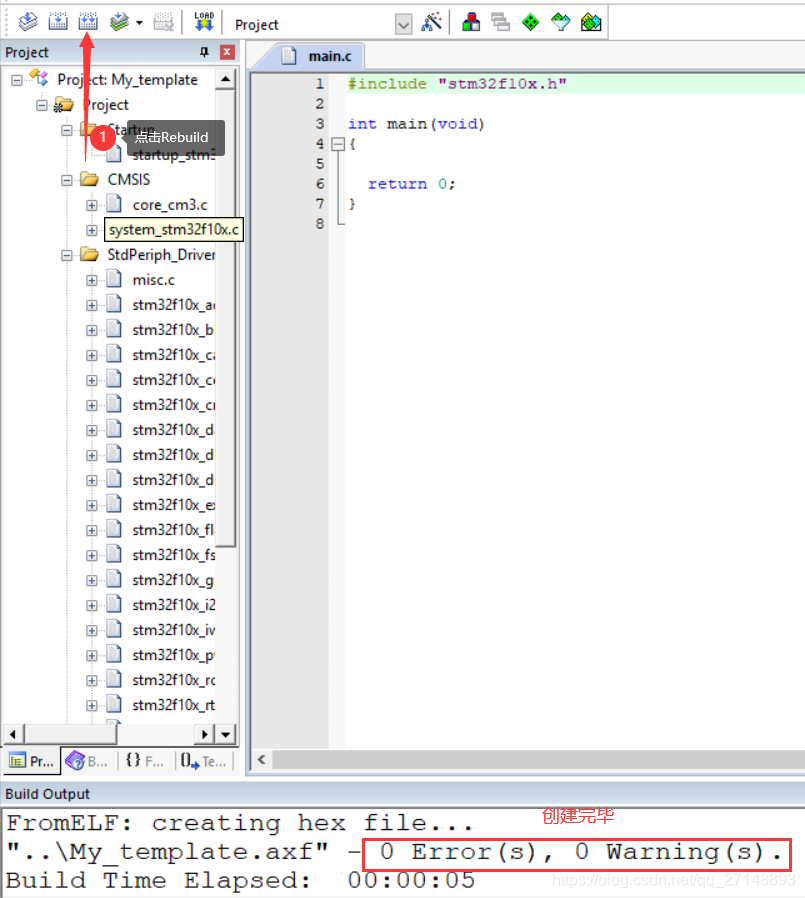

17.点击Rebulid，如果不报错，说明模板创建完毕。

3.5.7.3、使用标准库方式操作点亮LED

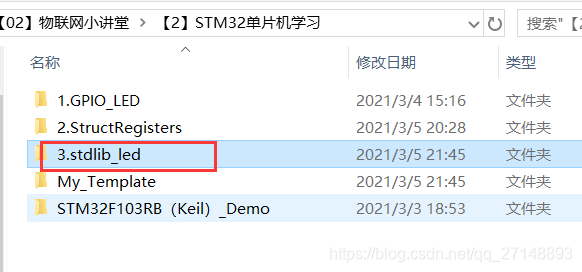

1.复制My_Template文件夹，重命名为3.stdlib_led

2.打开Project/下的工程文件，修改main.c,粘贴下面的内容

#include "stm32f10x.h"


/*---------接线-------------

		PB8--PB15接到LED1--LED8

---------------------------*/

void led_flash(void);
void led_init(void);
void delay(void);

int main(void)
{
	led_init();
	led_flash(); //内部时钟8MHz

	while(1);
}

void led_init(void)
{

		//GPIO时钟使能
		RCC->APB2ENR = 0x00000008;

		//GPIOB设置成推挽输出模式，速度是50MHz
		GPIOB->CRH  = 0x33333333;
}

void led_flash(void)
{
	unsigned int i = 0;
	for(i = 0;i<5;i++)
	{
			GPIOB->ODR = 0x00000000;
			delay();
			GPIOB->ODR = ~GPIOB->ODR;
			delay();
	}
}

void delay(void)
{
	unsigned int i,j;
	for(i = 0;i<1000;i++)
		for(j = 0;j<1000;j++);
}

点击build，没有错误就可以烧录到板子上运行结果了。

3.5.9_10.RCC模块的标准库全解析1_2

1.一般模块都是成对存在(xxx.c+xxx.h)
一般在.h中是宏定义和函数的声明，.c中是函数的实现。

2.RCC.c和RCC.h里面都有宏定义，为什么不都放在RCC.h里面呢？
放在RCC.h里面的宏定义可以被RCC.c和其他文件使用，RCC.c里面的宏定义只用在RCC.c中，这是一个数据的封装，比较合理。

3.RCC.c中的位带别名区地址
(1)RCC的位带操作
不记得什么叫位带操作可以看一下这个链接：【ARM】---STM32位带操作总结---浅显易懂

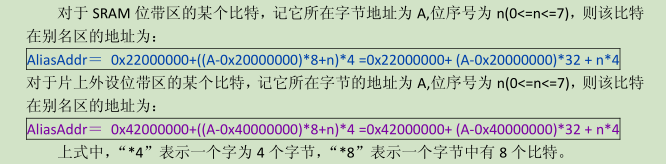

我们只要记住下面这张图的公式即可：

外设位带别名区地址 = 0x42000000(PERIPH_BB_BASE) + 偏移量*32 + 位数*4
(2)RCC_OFFSET：RCC相对于外设位带区基地值的偏移量

(3)时钟控制寄存器(RCC_CR)的各个位在位带别名区的地址

CR寄存器的基地值和RCC的基地值一样，所以相对于外设位带区基地值偏移量 = RCC_OFFSET + 0x00
HSION是CR寄存器的第0位，所以n = 0x00
代入公式，CR_HSION位的位带别名区地址CR_HSION_BB = 0x42000000(PERIPH_BB_BASE) + CR_OFFSET*32 + n*4 = 0x42000000 + 0x21000*32 + 0x00*4 = 0x42672000
其他位的计算方法，和上面一样。PLLON是第24位，即第0x18位，CSSON是第19位，即第0x13位。

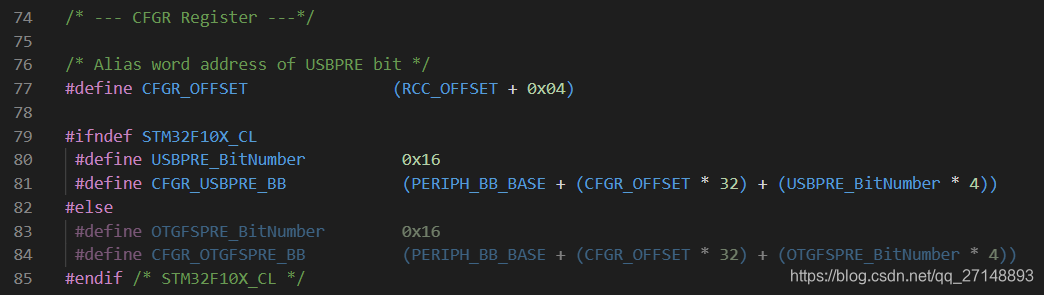

（4）时钟配置寄存器(RCC_CFGR)的各个位在位带别名区的地址

RCC_CFGR的偏移量是0x04个字节
USBPRE是RCC_CFGR的第22位，即第0x16位。

后面一直到116行都是上面的分析方法。

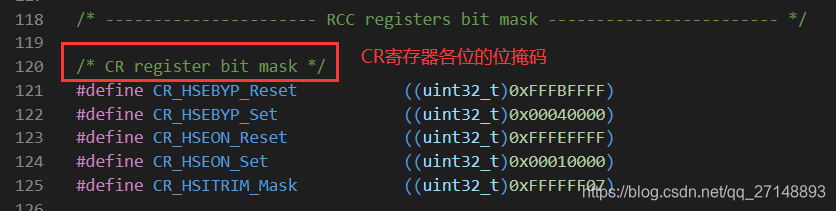

4.RCC.c中的位掩码
位掩码作用:利用Reset进行|=~运算给某一位清零，然后再Set利用&运算就可以设置某位为1了。
默认：SET--写1，RESET--写0
所以：ReSet---第n位写0，其他位写1，Set---第n位写1，其他位写0.

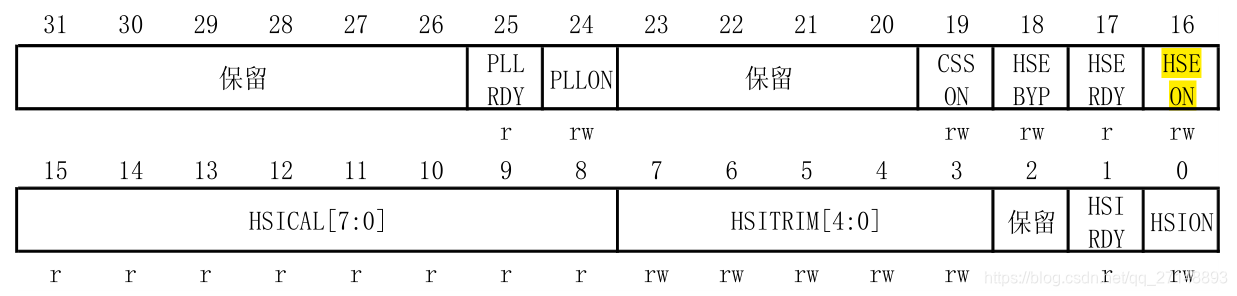

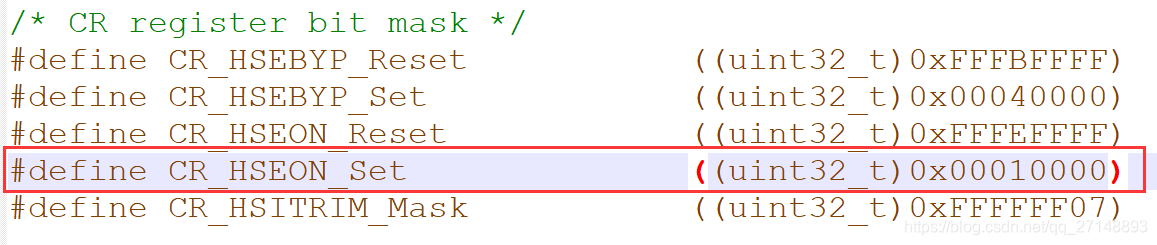

以CR寄存器的HSEBYP、HSEON、HSITRIM为例。HSEBYP的Reset为0xFFFBFFFF

其他的类似分析方法。

在193、194行有两个预分频的全局变量，等用到了再看

3.5.11.RCC模块的标准库全解析3

5.RCC.c里面的函数

(1)void RCC_DeInit(void)
作用:将 RCC 时钟配置重置为默认重置状态。平时用的比较少！

(2)void RCC_HSEConfig(uint32_t RCC_HSE)
作用:配置外部高速振荡器（HSE）
Note:如果 HSE 直接使用或通过 PLL 作为系统时钟，则不能关闭HSE时钟
参数：RCC_HSE：指定HSE的新状态。此参数可以是以下值之一：

RCC_HSE_OFF：HSE振荡器关闭
RCC_HSE_ON：HSE振荡器打开
RCC_HSE_Bypass：HSE振荡器旁路外部时钟

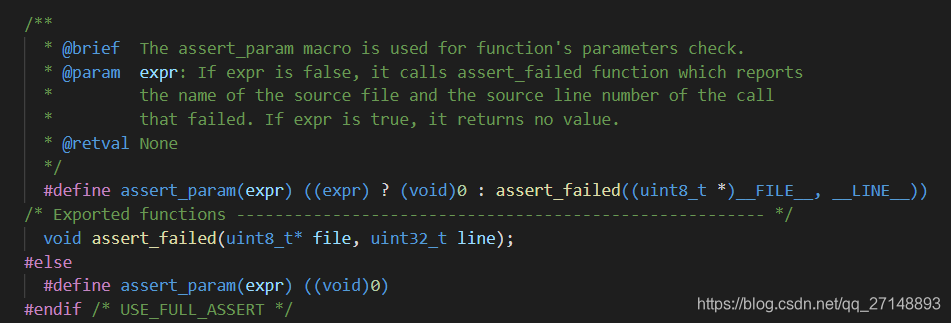

(3)assert_param解析
assert叫断言，assert机制是C语言里用来判断一个东西是对的还是错的，并且如果是对的那就直接忽略过去，如果是错的就以某种方式告诉我们（warrning error）让我们去改。
断言机制使用最多的就是：库函数中用断言来检查用户调用该库函数时传参到底对不对

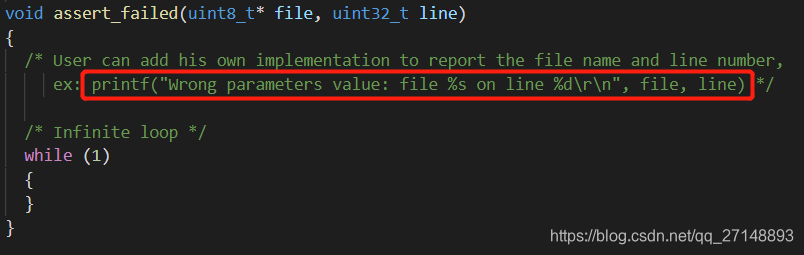

判断断言表达式是否对，如果对就正常运行，如果不对，就调用assert_failed函数，这个函数可以自己编辑，比如可以报错:xx行有变量值错误

(4)ErrorStatus RCC_WaitForHSEStartUp(void)
作用:等待 HSE 启动稳定
返回值：

SUCCESS:HSE振荡器稳定并准备使用
ERROR：HSE振荡器尚未准备好

3.5.12.RCC模块的标准库全解析4

5.(5)FlagStatus RCC_GetFlagStatus(uint8_t RCC_FLAG)
作用：检查指定的 RCC 标志是否设置。
(6)void RCC_HSICmd(FunctionalState NewState)
作用：启用或禁用内部高速振荡器（HSI）。
NewState: HSI的新状态。此参数可以是：启用或禁用。使用最原始的给寄存器某一位写值的方式

  *(__IO uint32_t *) CR_HSION_BB = (uint32_t)NewState;

(7)void RCC_PLLConfig(uint32_t RCC_PLLSource, uint32_t RCC_PLLMul)
作用:配置 PLL 时钟来源和倍频因子。
Note:此功能必须仅在 PLL 被禁用时使用。
RCC_PLLSource有三个来源:RCC_PLLSource_HSI_Div2、RCC_PLLSource_HSE_Div1、RCC_PLLSource_HSE_Div2
RCC_PLLMul：[2,16]
(8)void RCC_SYSCLKConfig(uint32_t RCC_SYSCLKSource)
作用：配置系统时钟 (SYSCLK)
参数RCC_SYSCLKSource有三个来源：

RCC_SYSCLKSource_HSI
RCC_SYSCLKSource_HSE
RCC_SYSCLKSource_PLLCLK

3.5.13.RCC模块的标准库全解析5

5.(9)void RCC_HCLKConfig(uint32_t RCC_SYSCLK)
作用：配置AHB 时钟 (HCLK).
参数RCC_SYSCLK：/1,2,4,8,16,64,128,256,512
(10)void RCC_PCLK1Config(uint32_t RCC_HCLK)
作用：配置APB1 时钟 (PCLK1).
参数RCC_HCLK：/1,2,4,8,16
(11)void RCC_PCLK2Config(uint32_t RCC_HCLK)
作用：配置APB2 时钟 (PCLK2).
参数RCC_HCLK：/1,2,4,8,16
(12)void RCC_ITConfig(uint8_t RCC_IT, FunctionalState NewState)
作用：使能或者不使能 RCC中断，传入时钟源，当就绪之后，就使能触发中断。
参数RCC_IT：选择中断源：LSI、LSE、HSI、HSE、PLL
参数NewState：DISABLE / ENABLE
(13)后面依次是RCC_ADCCLKConfig、RCC_LSEConfig、RCC_LSICmd、RCC_RTCCLKConfig、RCC_RTCCLKCmd、RCC_GetClocksFreq......比较简单。

(14)1063行:void RCC_AHBPeriphClockCmd(uint32_t RCC_AHBPeriph, FunctionalState NewState)
作用：用于使能AHB外设时钟

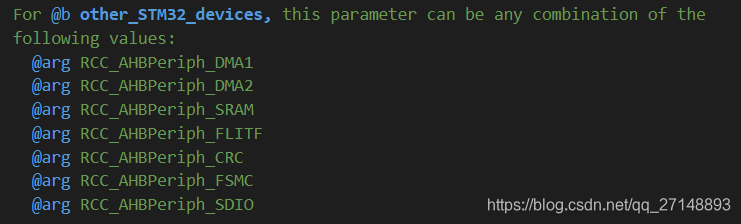

可以使能的外设如下图

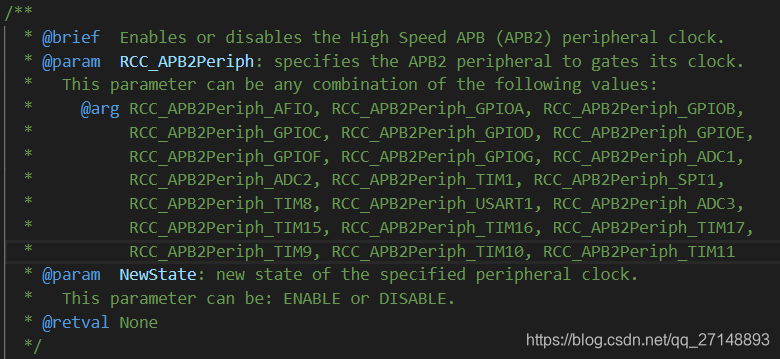

(15)void RCC_APB2PeriphClockCmd(uint32_t RCC_APB2Periph, FunctionalState NewState)
作用：用于使能APB2外设时钟
可以使能的外设如下图

(16)void RCC_APB1PeriphClockCmd(uint32_t RCC_APB1Periph, FunctionalState NewState)
作用：用于使能APB1外设时钟

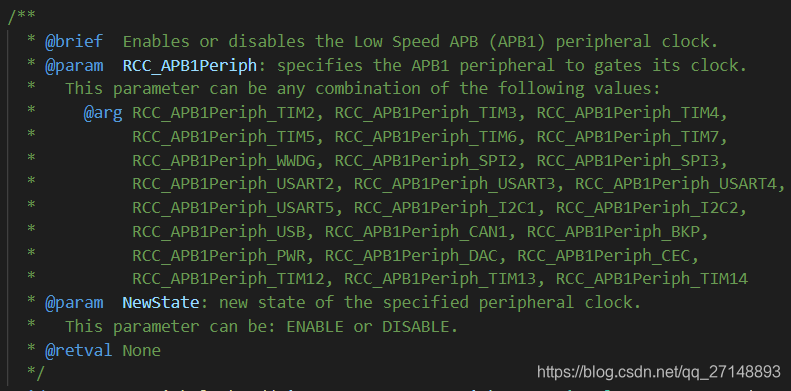

可以使能的外设如下图

3.5.14_15.使用库重写时钟设置函数1_2

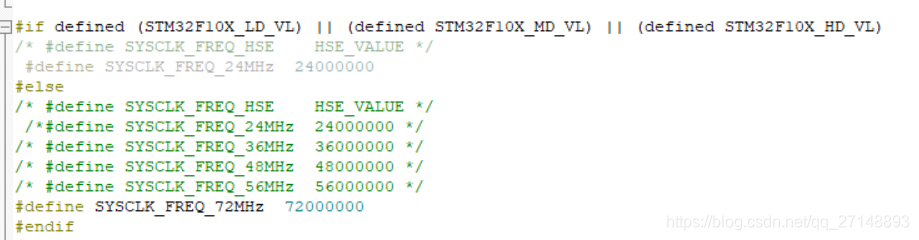

哪一行取消注释，上电后，默认以什么频率工作。
main函数

#include "stm32f10x.h"


/*---------接线-------------

		PB8--PB15接到LED1--LED8

---------------------------*/

void led_flash(void);
void led_init(void);
void delay(void);
void Set_SysClockTo72M(void);

int main(void)
{
	led_init();
	led_flash(); 	//内部时钟8MHz

	Set_SysClockTo72M();
	led_flash();	外部时钟72MHz

	while(1);
}

void led_init(void)
{

		//GPIO时钟使能
		RCC->APB2ENR = 0x00000008;

		//GPIOB设置成推挽输出模式，速度是50MHz
		GPIOB->CRH  = 0x33333333;
}

void led_flash(void)
{
	unsigned int i = 0;
	for(i = 0;i<5;i++)
	{
			GPIOB->ODR = 0x00000000;
			delay();
			GPIOB->ODR = ~GPIOB->ODR;
			delay();
	}
}

void delay(void)
{
	unsigned int i,j;
	for(i = 0;i<1000;i++)
		for(j = 0;j<1000;j++);
}

新建clock.c，放在User下！

#include "stm32f10x.h"

#define PLL_STARTUP_TIMEOUT   ((uint16_t)0x1000)

//等待PLL倍频后输入稳定
ErrorStatus RCC_WaitForPLLStartUp(void)
{
  __IO uint32_t StartUpCounter = 0;
  ErrorStatus status = ERROR;
  FlagStatus PLLStatus = RESET; //没就位

  /* Wait till PLL is ready and if Time out is reached exit */
  do
  {
    PLLStatus = RCC_GetFlagStatus(RCC_FLAG_PLLRDY);
    StartUpCounter++;
  } while((StartUpCounter != PLL_STARTUP_TIMEOUT) && (PLLStatus == RESET));

  if (RCC_GetFlagStatus(RCC_FLAG_PLLRDY) != RESET)
  {
    status = SUCCESS;
  }
  else
  {
    status = ERROR;
  }
  return (status);
}


void Set_SysClockTo72M(void)
{
	ErrorStatus sta = ERROR; //HSE就绪标志位

	/*上电复位RCC_CR*/
	 RCC->CR = 0x00000083;

	/*开启外部时钟HSE*/
	RCC_HSEConfig(RCC_HSE_OFF);
	RCC_HSEConfig(RCC_HSE_ON);

	//等待HSE稳定
	sta = RCC_WaitForHSEStartUp();

	if(sta == SUCCESS) //HSE准备就绪
	{
		/*启用半周期访问、两个等待状态，当 48MHz < SYSCLK ≤ 72MHz*/
		FLASH->ACR |= 0x10;
		FLASH->ACR &= (~0x03);
		FLASH->ACR |= (0x02);


		/*选择HSE不分频作为PLL的输入时钟,HSE = 8M,设置PLL倍频系数为9倍*/
		RCC_PLLConfig(RCC_PLLSource_HSE_Div1,RCC_PLLMul_9);

		/*AHB、APB2不分频，APB1二分频*/
		RCC_HCLKConfig(RCC_SYSCLK_Div1);
		RCC_PCLK1Config(RCC_HCLK_Div2);
		RCC_PCLK2Config(RCC_HCLK_Div1);

		/*---开启PLL时钟---*/
		RCC_PLLCmd(ENABLE);

		sta = ERROR;
		/*--等待PLL稳定--*/
		sta = RCC_WaitForPLLStartUp();

		if(sta == SUCCESS)
		{
			/*---设置PLL为系统时钟来源---*/

			RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);
		}
		else
		{
			while(1);	//PLL配置超时
		}

		/***检查SWS位，等待PLL作为SYSCLK时钟启动成功***/
		while(RCC_GetSYSCLKSource()!=0x08)
		{
		}
	}
	else
	{
		while(1);	//HSE配置超时
	}
}

3.5.16_17.GPIO模块的标准库全解析1_2

和RCC分析一样，我们也是着重分析.c和.h文件

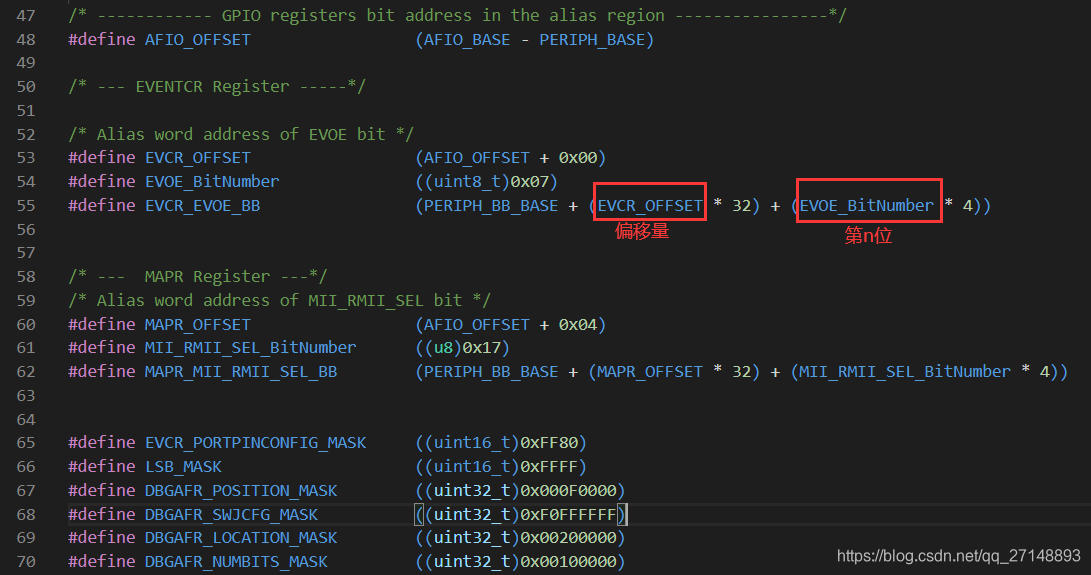

1.GPIO的位带操作
和RCC分析一样，就是套公式。

2.函数
(1)void GPIO_DeInit(GPIO_TypeDef* GPIOx)
作用:将 GPIOx(x=A:G) 外围寄存器降级到其默认重置值
GPIO_TypeDef是一个结构体类型：

(2)void GPIO_AFIODeInit(void)
作用:将 AFIO外围寄存器降级到其默认重置值

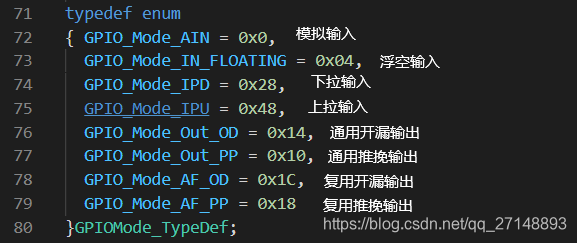

(3)void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct)
作用：根据参数GPIO_InitStruct来初始化GPIOx的外设
GPIO_InitTypeDef也是一个结构体类型：

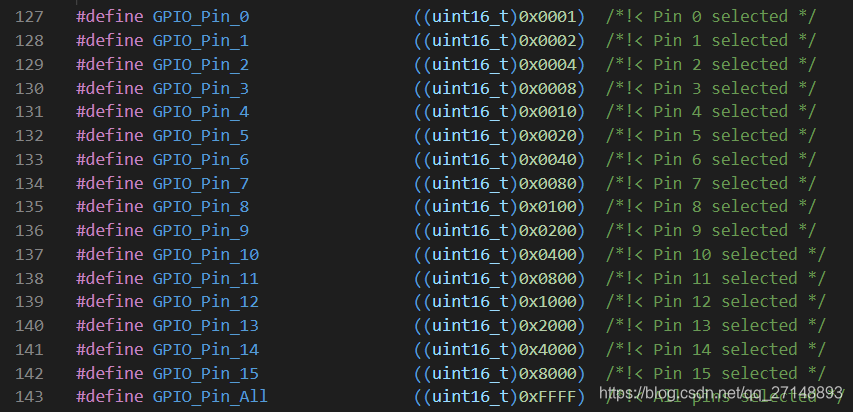

引脚选择：

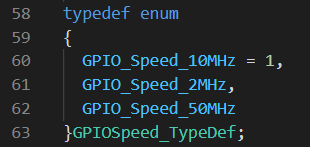

引脚输出速率(只有输出时需要配置)
引脚输入输出模式
小结一下
GPIOx有GPIOA--GPIOG这7个端口
每个端口都有CRL、CRH、IDR、ODR..寄存器
每个端口都有16个引脚
每个引脚都可以配置自己的速率和输入输出模式。
所以在初始化GPIO时，一般都是先配置某个引脚再去选端口。

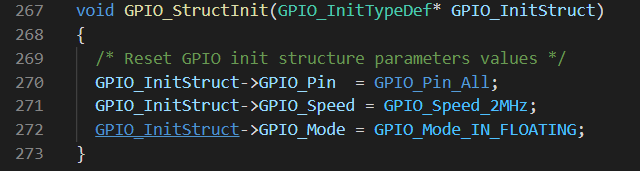

(4)void GPIO_StructInit(GPIO_InitTypeDef* GPIO_InitStruct)
作用:用默认值填充每个GPIO_InitStruct成员。

(5)uint8_t GPIO_ReadInputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)
作用：读取指定的输入端口引脚的值。
返回值:读取的值
(6)uint16_t GPIO_ReadInputData(GPIO_TypeDef* GPIOx)
作用：读取指定GPIO输入端口的值。
返回值:读取的值
(7)uint8_t GPIO_ReadOutputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)
作用：读取指定的输出端口引脚的值。
返回值:读取的值
(8)uint16_t GPIO_ReadOutputData(GPIO_TypeDef* GPIOx)
作用：读取指定GPIO输出端口的值。
返回值:读取的值
(9)void GPIO_SetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)
作用：给指定端口的指定引脚置1
(10)void GPIO_ResetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)
作用：给指定端口的指定引脚置0
(11)void GPIO_WriteBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin, BitAction BitVal)
作用：设置或清除选定的数据端口位。和上面重复了！
(12)void GPIO_Write(GPIO_TypeDef* GPIOx, uint16_t PortVal)
作用：给端口赋值
(13)void GPIO_PinLockConfig(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)
作用：锁定GPIO引脚配置寄存器。
(14)void GPIO_EventOutputConfig(uint8_t GPIO_PortSource, uint8_t GPIO_PinSource)
作用：AFIO选定指定引脚作为事件输出。
(15)void GPIO_PinRemapConfig(uint32_t GPIO_Remap, FunctionalState NewState) ★
作用：更改指定管脚的映射。
(16)void GPIO_EXTILineConfig(uint8_t GPIO_PortSource, uint8_t GPIO_PinSource)
作用:选择用作EXTI线的GPIO引脚。和中断相关。

3.5.18.使用GPIO库函数来点亮LED

代码下载：下载地址

3.5.19.标准库中的面向对象思想

3.5.19.1、面向对象介绍
(1)一种编程思想（面向过程、面向对象）
(2)什么是对象
(3)面向对象三大特征：封装、继承、多态
(4)面向对象编程思想和面向对象语言是两码事
3.5.19.2、标准库的面向对象特征
(1)各种数据类型结构体就是一种封装
(2)标准库是为了被复用
(3)GPIO的编程模式是典型的面向对象式编程
典型面向对象的编程模式：
第1步：先构建对象（可以理解为定义一个结构体类型）
第2步：用对象构造实例（可以理解为用结构体类型来定义结构体变量）malloc
第3步：填充实例（其实就是给结构体的各个元素赋值）
第4步：使用实例（其实就是把结构体变量作为参数传给某个函数使用）
第5步：销毁实例（其实就是把前面第2步定义的机构体变量给销毁掉）free

本节课结束！
