文章比较了3D线激光测量仪在开启LED照明前后及沙姆定律下的图像差异。3D线扫中的沙姆定律效果不同于传统，由于激光轮廓线平面而非物平面对焦，这导致远近景深区域都能清晰成像，有利于提高测量精度，特别对于光斑质心的提取至关重要。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

3D线扫的原始图像（开启LED照明前）[来源： LJ-X8000 系列 2D/3D 线激光测量仪 产品目录]

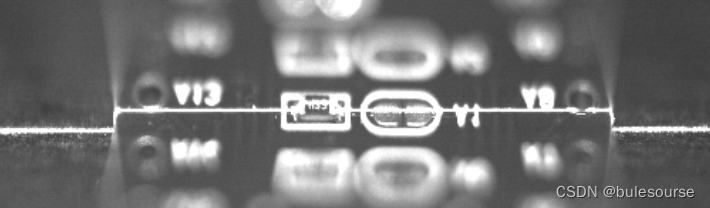

3D线扫的原始图像（开启LED照明后）[来源： LJ-X8000 系列 2D/3D 线激光测量仪 产品目录]
沙姆定律效果对比图[来源： 拍出最清晰的照片——教你运用沙姆定律拍摄全景深 (360doc.com)]

使用了沙姆定律3D线扫中，原始图像焦点附近图像变得更为模糊，与常理中沙姆定律的效果全然相反。

通过3D线扫的沙姆定律原理图可知，其与2D中用法不同，其被摄平面并非物平面，而是激光轮廓线所在平面（测量范围）。其使得在激光轮廓在远景（远端，高度低处）到近景（近端，高度高处）（3D线扫相机的景深）均成像清晰。

清晰的成像有利于对光斑质心的提取，从而保证景深两端的精度。
