在URP中正确写入Sprite深度以使用DOF

我准备在文字冒险中加入景深的效果，但是因为unity内置shader的缘故，sprite是不会写入深度的，而如果要使用PostProcessing的DOF效果的话，是必须要将半透明物体的深度正确写入Depth Buffer的，这篇消耗了我大量精力的文章就是要介绍正确写入的方法。

其实，如果只是要在2D游戏中实现类似于景深的效果，不写入深度其实也是可以的，我找到的有两种方案：一种是实时对Sprite进行模糊计算；二是直接使用离线预模糊的图片，根据强度进行混合。

离线预模糊

虽然这两种方法都可以比较简单的实现，但是都有缺点：实时模糊消耗计算量太大，Sprite太多很影响性能，且相比后处理的降采样模糊，效果比较差；离线模糊会增加内存的占用，并且一张图可能需要多张模糊贴图。但是最致命的缺点是你需要手动控制每个Sprite的模糊程度，很难操作，并且DOF的模糊效果其实是“散景（Bokeh）”，并不是简单的模糊，效果上是有差别的。

离线预模糊的介绍：

Achieving Optimized Depth-Of-Field effect in a 2D Unity Game – Moo Lander​moolander.com/achieving-optimized-depth-of-field-effect-in-a-2d-unity-game/https://link.zhihu.com/?target=https%3A//moolander.com/achieving-optimized-depth-of-field-effect-in-a-2d-unity-game/

相比于之前的方法，老老实实写入深度应该才是比较通用的流程，可以直接在3D游戏中使用，且可以直接利用已有的后处理效果。

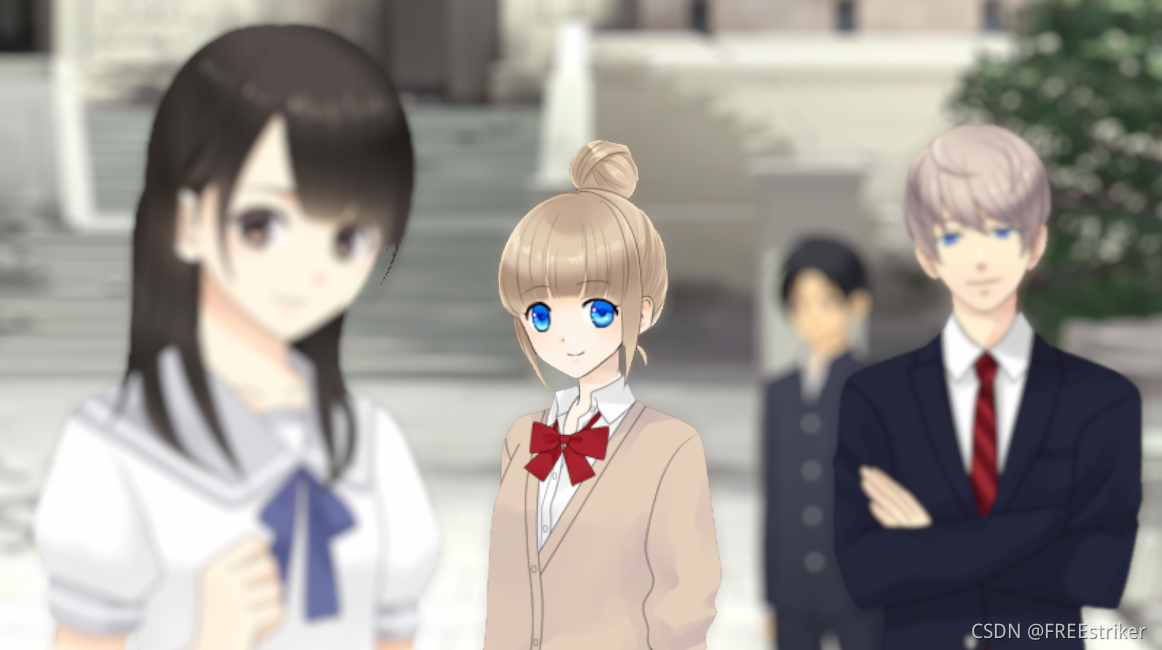

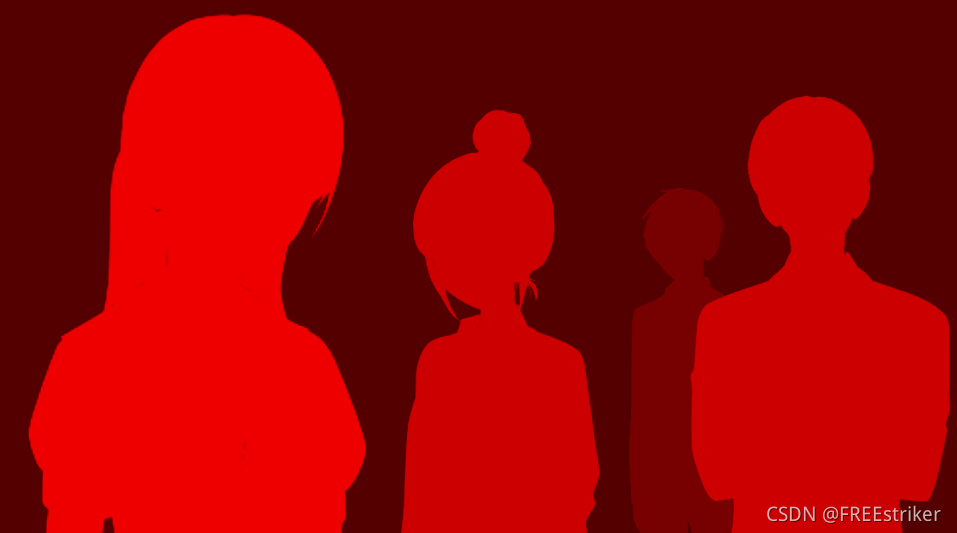

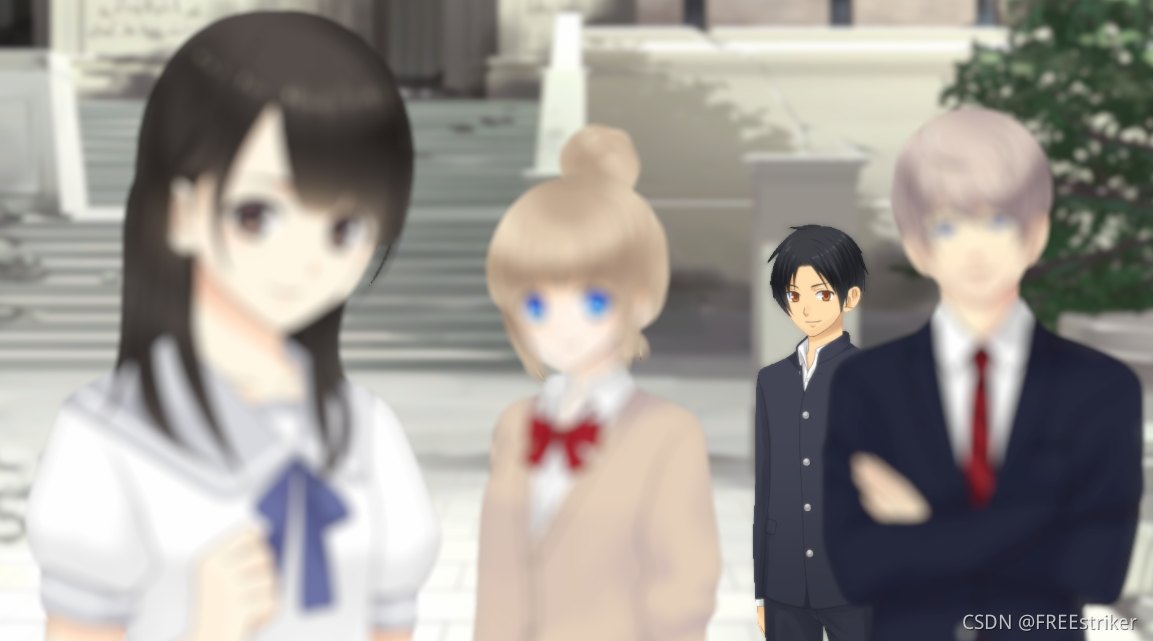

经过半个月的尝试，试验了很多方法，最终得到了如下的深度图和DOF效果图，我将先简单介绍我尝试过的几种方法，最后介绍最终实现的方法。

---

 1、试验方法一：直接修改为“ZWrite ON”

将内置的Sprite的shader中的标签：“ZWrite Off”修改为“ZWrite ON”，这种方法看起来是没有一点问题的，在网上搜索到的方法也大多是这种方法，但是这种方法写入的深度是整个Sprite的Mesh，也就是一整块，并不是根据图片的alpha进行写入,这就会导致DOF效果出现错误，所以pass了。

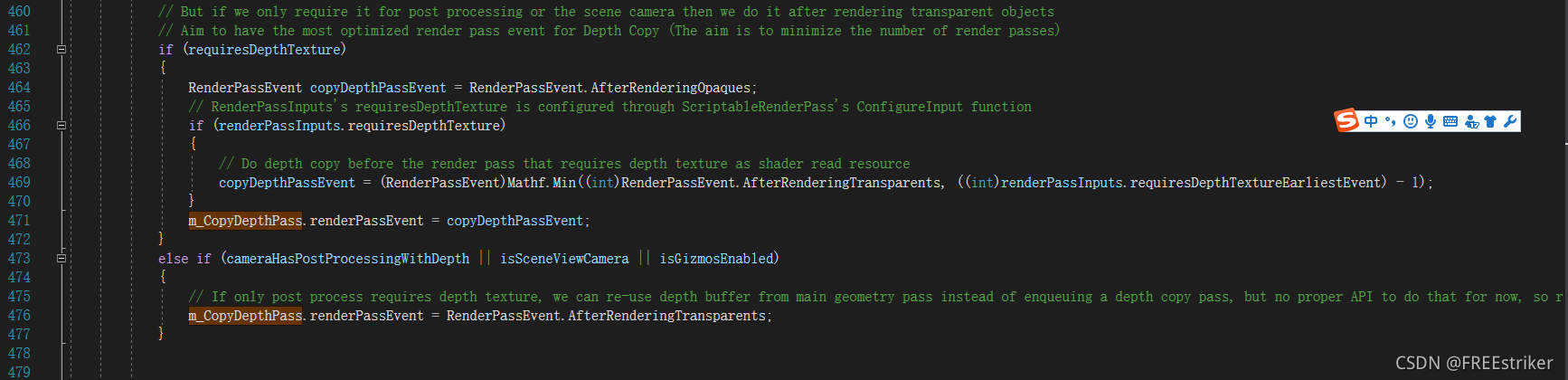

但是真正卡住我的是：虽然Sprite把Mesh的深度写入了，但是PostProcessing使用的”_CameraDepthTexture“并没有获得正确的深度，只包含了不透明物体的深度，在FrameDebgger中也会看到”CopyDepth“的pass在”DrawOpaqueObjects“的pass后就立刻执行了，所以即使前面写入了深度，但在此之前就已经把深度图拷贝出来了，相当于白写了，在我查看了urp的代码后才发现，它会自动计算拷贝深度图的时机：

UniversalRenderer.cs

可是我在这个文件中没有找到应该如何修改拷贝深度图的时机，所以我就尝试在urp的源代码中搜索，发现需要使用ConfigureInput函数标记pass需要使用的贴图，urp就会根据全部pass的需求，自动计算拷贝深度图的最早时机。所以增加一个空pass把拷贝内存的时机向后推就可以使“_CameraDepthTexture”在正确的时机拷贝。

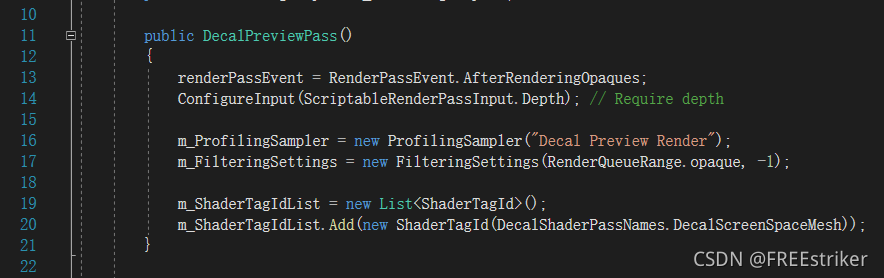

DecalPreviewPass.cs

 ScriptableRenderPass.cs

---

2、试验方法二：“ZWrite On”结合“Mesh Type”

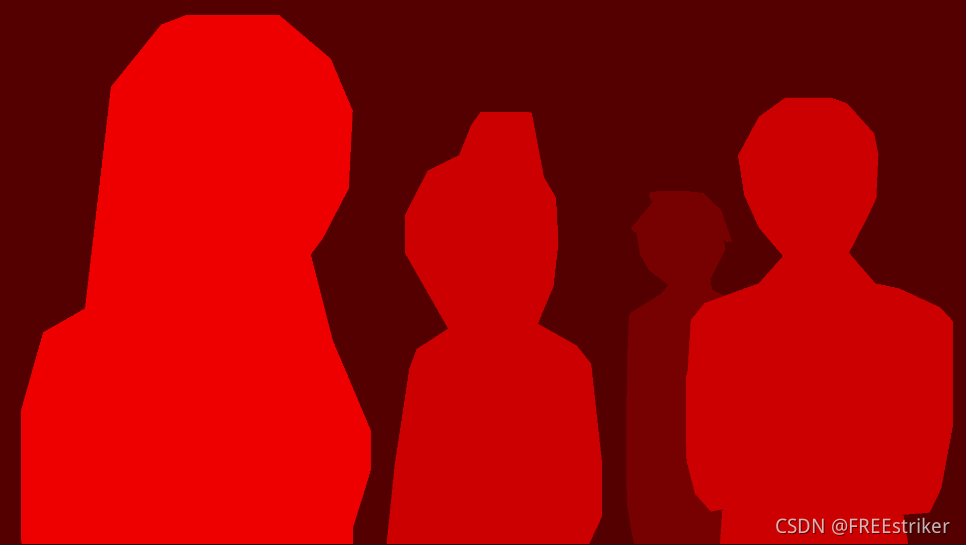

在图片导入时，是可以使用Mesh Type选项选择Mesh贴合不透明区域的大小的，想情况下，似乎是可以得到一个完美贴合边缘的mesh的，这样结合“ZWrite On”就可以得到正确深度了。但是实际并不会的到完美贴合边缘的Mesh，总会差一点，这差一点的多边形在DOF中很影响效果，所以pass了。

---

  3、试验方法三：多通道写入深度

有一种通过多个通道画半透明3D物体的方法，在urp中是通过制定pass的“LightMode”关键字为“SRPDefaultUnlit”实现的，但是这种方法会打断SRP合批，并且仍然存在边缘不贴合的问题，非常难看，使用clip函数也只能丢弃掉颜色，而不能丢弃掉深度，所以这种方法也pass掉了。

 真是僵硬

---

最终使用的方案的原理其实非常的简单，就是根据图片的alpha值来决定是否写入深度，具体分为3个步骤：

（1）拷贝原深度图，以供比较深度。

（2）将每一个Sprite绘制在深度图上，只有离相机更近的且alpha大于0的才可以写入。

（3）将修改过的深度图拷贝回原深度图。

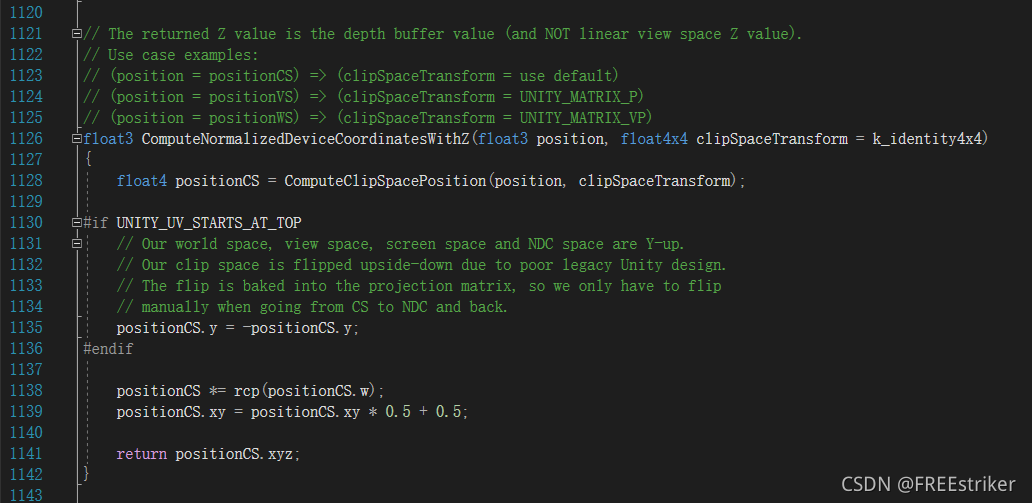

其中的难点是如何计算与写入深度，在看urp的手册的时候，找到有一个官方案例中使用了一个“ComputeNormalizedDeviceCoordinatesWithZ()”函数，在“Packages/com.unity.render-pipelines.core/ShaderLibrary/Common.hlsl”文件中可以找到：



使用这个函数，并传入裁剪坐标系下的坐标，就可以得到NDC下的坐标了，其中的z分量就是深度值，直接写入就可以了。而写入的方法我是用的是直接将片段着色器输出的值直接绑定给“SV_Depth”，但是由于另开的一个pass中的SpriteRenderer是无序的，并不是从远向近排序的，所以计算出的深度远的地方应该输出原深度，所以我们应该事先拷贝一份出来以供其采样使用；alpha为0的像素的处理方法也是同样。这样就可以输出完全贴合的深度了：

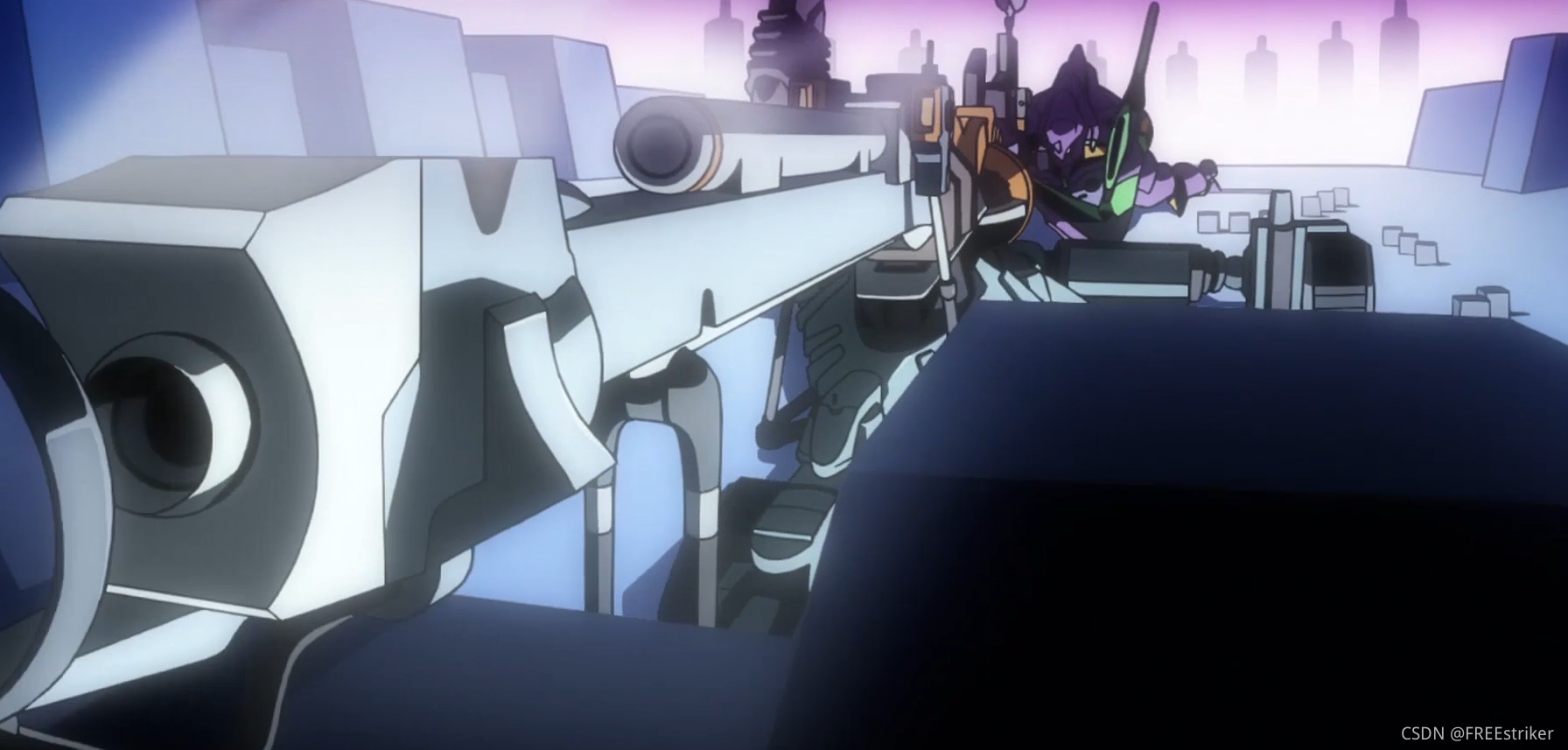

但是实际使用中，我们经常会见到一些自带透视效果的图片素材，例如这张屋岛作战中的初号机：

 显然在素材制作时，初号机和阳电子炮是一个整体的，如果直接根据Sprite的z坐标来计算将会使最近端的炮口和最远端的初号机都在同一个深度，这回造成明显的视觉错误，应该再给它指定一张深度偏移图来让一张Sprite的各个像素可以有不同深度。

我们仅仅需要一张黑白图就可以了，在计算深度的过程中，加上从这张图中采样到的偏移量就可以了，非常简单，效果如下：

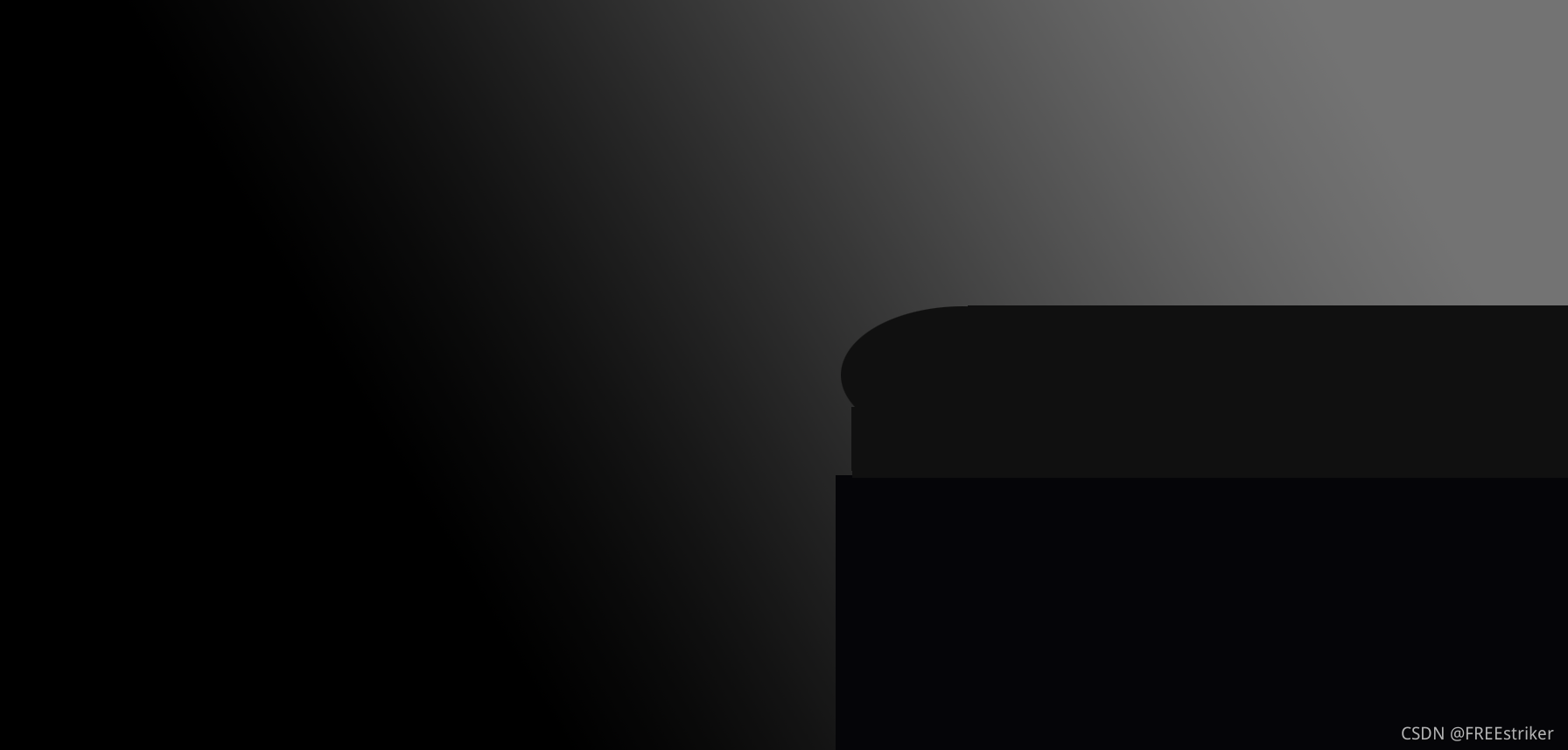

 深度偏移图

 对焦至前景炮口

还存在有一个问题，当一个Sprite逐渐透明时，它的深度值应该是逐渐靠近后边的物体的深度的，在实现上是很简单的，只要把算出来的深度乘上alpha值就可以了，因为前边已经判断过深度是否应该写入，所以也非常简单：

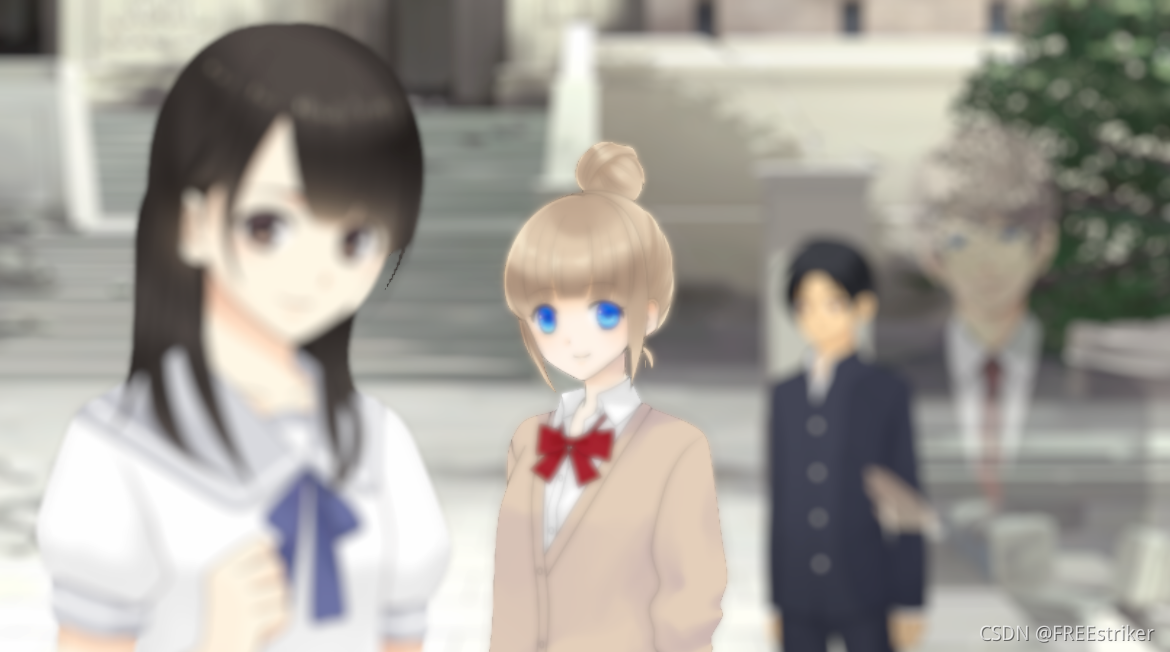

 可以看到右一男消隐后深度仍是合理的，不会使后面的人的画面表现错误。但是写shader的时候应该注意由于平台关系，ndc空间是不同的，dx还是反z存储的，所以不要写错了。

---

总结一下：

思想比较简单

需要搜索尝试的东西比较多

平台相关性比较强

感觉也不是特别难，但是就是找不到合适的解决方法，真的奇怪，外网内网都没有
