Hazel游戏引擎（034-035）正交摄像机实现

文中若有代码、术语等错误，欢迎指正

摄像机实现原理BLOG：https://blog.csdn.net/qq_34060370/article/details/129391683

前言

• 此两节目的

  为了实现一个简单的正交摄像机，能观看场景内的物体

• 摄像机相关概念

  • 摄像机定义

    为我们提供了一种观察世界的方式，摄像机是从特定角度观察场景的所有物体，不仅是有特定角度，还可以调整视野大小观察场景。

  • 摄像机概念

    摄像机并不存在，只是计算抽象摄像机的投影与观察矩阵坐标空间，将场景内的物体先变换到观察矩阵，最后变换到投影矩阵坐标空间。

  • 摄像机属性

    fov视野大小、自己的位置、宽高比、近远平面范围等

  • 摄像机的观察矩阵推导

    • 介绍工作方式

      摄像机往后移动，其实是场景内的物体往前移动

      摄像机往右旋转，其实是场景内的物体往左旋转

    • 摄像机观察矩阵如何计算

      摄像机的位置、旋转角度组成的变换矩阵transform取逆后的矩阵view就是观察矩阵，用此观察矩阵乘以场景内的物体变换到这个坐标空间。

      取逆是一种计算观察矩阵方法，第二种是用欧拉角+LookAt计算观察矩阵方法(文章开头链接Blog是这种)

  • 公式

    • OpenGL

      • 写代码顺序: project * view * world * verpos

        摄像机移动后，最好将最新的摄像机的proj*view矩阵在CPU上计算后再传入到GLSL上

        因为若将proj与view传到GPU上，每个物体都要做一遍proj*view这个矩阵乘法，可以放到CPU上这样只需做一次+上传即可。

      • 读顺序:从右往左

    • Directx

      • 写代码顺序：verpos * world * view * project

• API设计

  Renderer::BeginScene(camera);
  Renderer::Submit(m_Shader1, VertexArray1);// 给场景提交要渲染的物体
  Renderer::Submit(m_Shader2, VertexArray2);// 给场景提交要渲染的物体
  Renderer::EndScene();
  Renderer::Flush();
  void BeingScene(Camera& camera){
      // 在cpp中计算Project * view矩阵，并存储起来，
      this->ViewProjectionMatrix =  camera.getProjectionMatrix() * camera.getViewMatrix();
  }
  void Submit(Shader& shader, VertexArray& v){
      shader->Bind();						// 着色器绑定
      glUniformvec4("viewprojection", this->ViewProjectionMatrix);// 上传给Uniform
      v->bind();	// 绑定顶点数组
      RenderCommand::DrawIndexed(vertexArray);// drawcall
  }

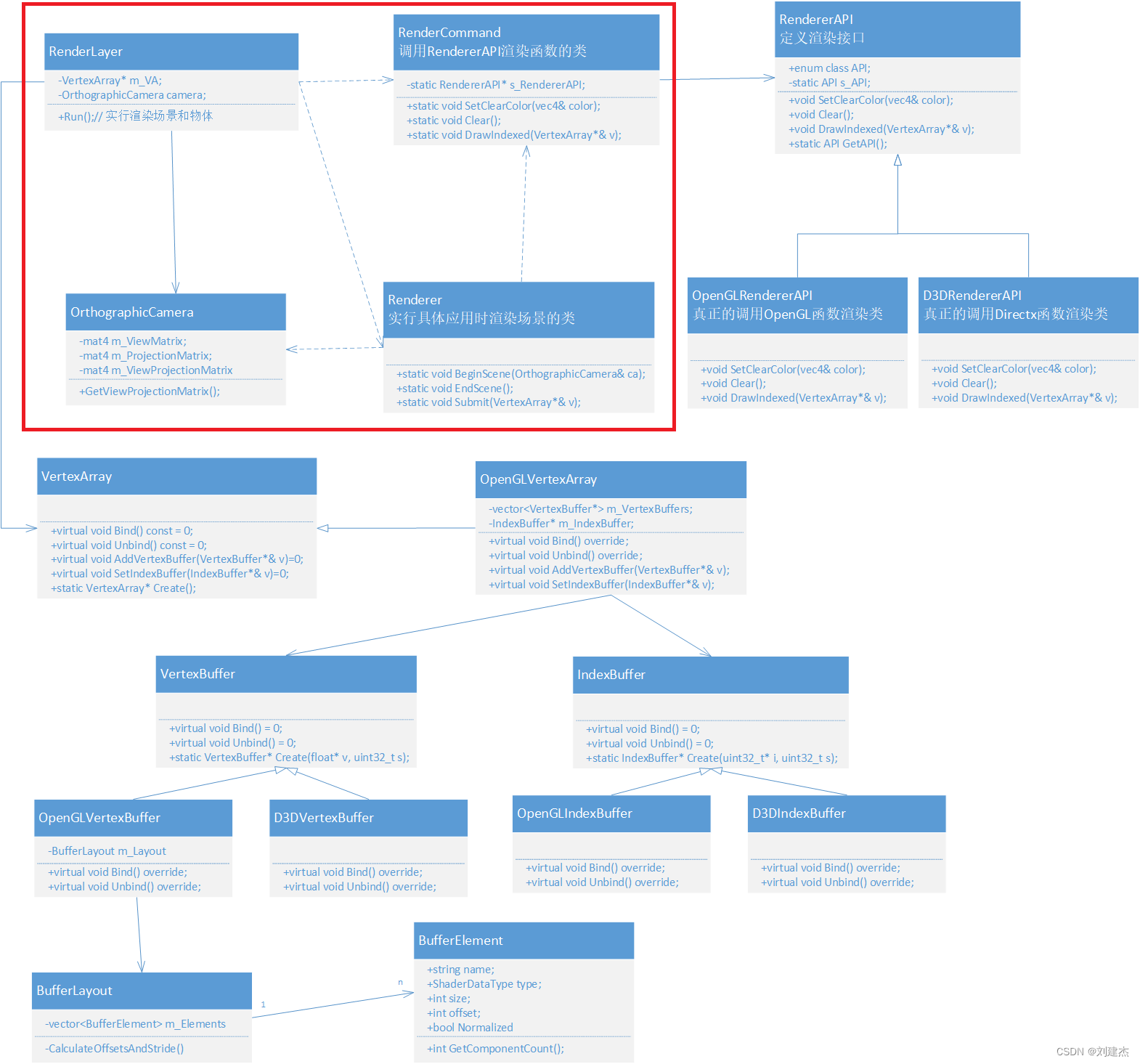

• 此节完成类图



记录思考点

关键代码

// 投影矩阵计算
OrthographicCamera::OrthographicCamera(float left, float right, float bottom, float top)
    : m_ProjectionMatrix(glm::ortho(left, right, bottom, top, -1.0f, 1.0f)), m_ViewMatrix(1.0f){
        m_ViewProjectionMatrix = m_ProjectionMatrix * m_ViewMatrix;
    }
// 投影观察矩阵
void OrthographicCamera::RecalculateViewMatrix(){
    glm::mat4 transform = glm::translate(glm::mat4(1.0f), m_Position) *
    glm::rotate(glm::mat4(1.0f), glm::radians(m_Rotation), glm::vec3(0, 0, 1)); // 绕z轴旋转

    m_ViewMatrix = glm::inverse(transform);
    // 投影观察矩阵
    m_ViewProjectionMatrix = m_ProjectionMatrix * m_ViewMatrix;
}
// 物体上传场景
void Renderer::Submit(const std::shared_ptr<Shader>& shader, const std::shared_ptr<VertexArray>& vertexArray){
    shader->Bind();// 着色器邦迪
    shader->UploadUniformMat4("u_ViewProjection", m_SceneData->ViewProjectionMatrix);// 上传到Uniform

    vertexArray->Bind();// 顶点数组绑定
    RenderCommand::DrawIndexed(vertexArray);// drawcall
}
void Shader::UploadUniformMat4(const std::string& name, const glm::mat4& matrix){
    GLint location = glGetUniformLocation(m_RendererID, name.c_str());// 获取uniform名称的位置
    glUniformMatrix4fv(location, 1, GL_FALSE, glm::value_ptr(matrix));// 根据位置上传
}
// glsl
uniform mat4 u_ViewProjection;// 声明uniform
void main(){
    v_Position = a_Position;
    v_Color = a_Color;
    gl_Position = vec4(a_Position, 1.0);
    // 将顶点变换到投影矩阵坐标空间（裁剪空间）下：projection * view * world * vpos
    gl_Position = u_ViewProjection * vec4(a_Position, 1.0);
}

关于窗口比例影响图形显示

OrthographicCamera::OrthographicCamera(float left, float right, float bottom, float top)
    : m_ProjectionMatrix(glm::ortho(left, right, bottom, top, -1.0f, 1.0f)), m_ViewMatrix(1.0f){
    m_ViewProjectionMatrix = m_ProjectionMatrix * m_ViewMatrix;
}

前置要点

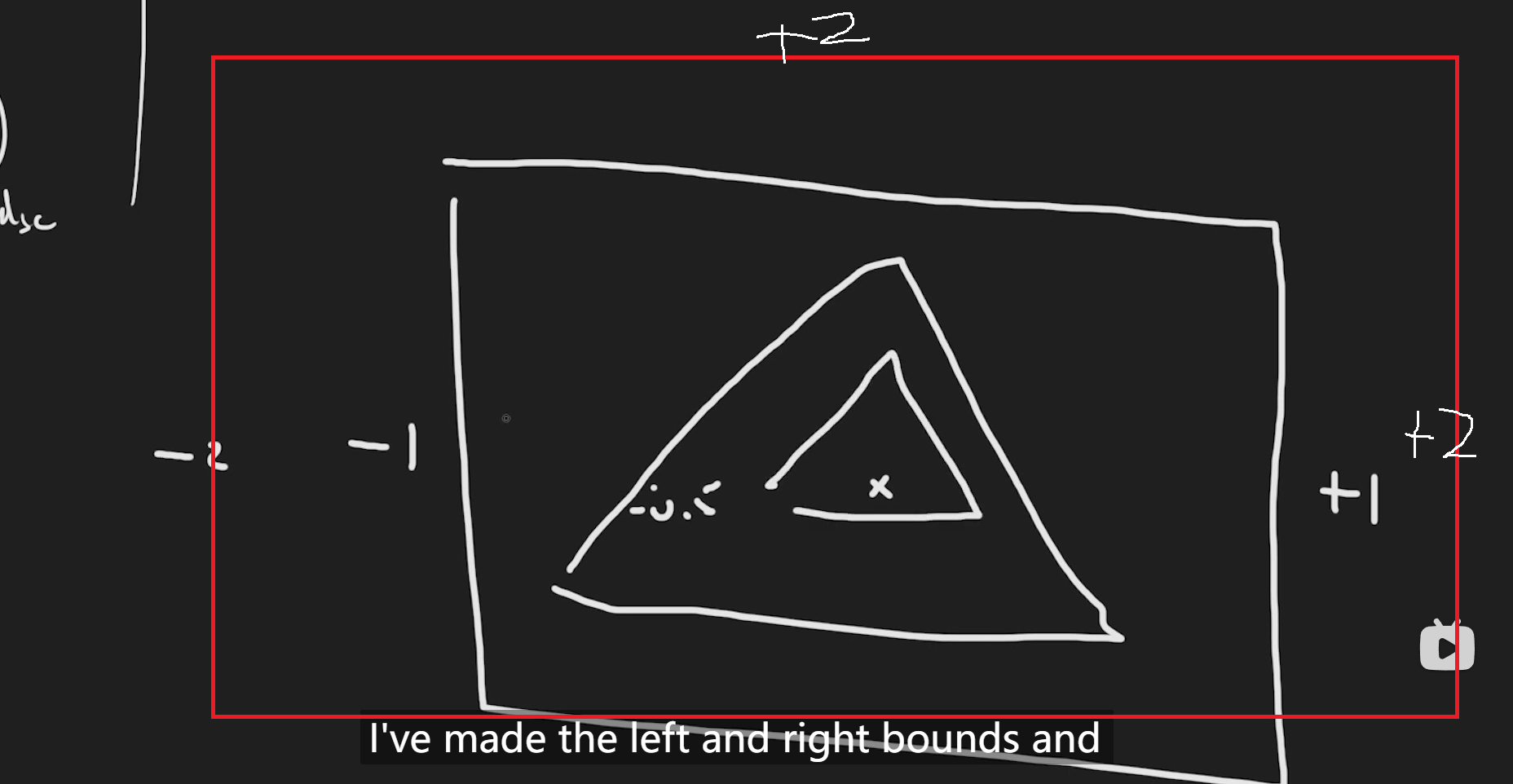

• 窗口上下左右都是1与变为2的对比



  可见窗口若从1到2，三角形0.5围成的范围缩小，所以图形会变小。

  glm::ortho（-2，2，-2，2，-1.0f，1.0f）得出矩阵值为

  0.5 0	0	0
  0 	0.5 0	0
  0	0	-1	0
  0	0 	0	1


• 缩小后的结果



具体问题

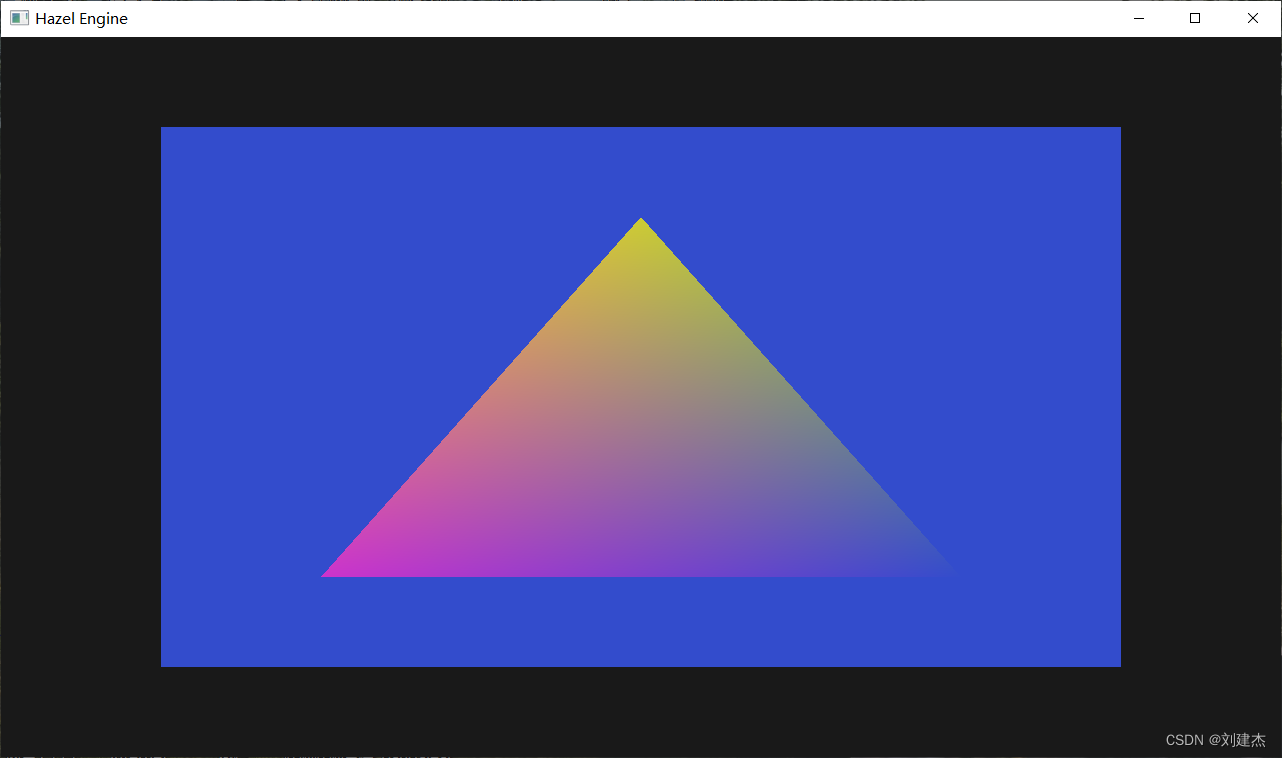

• 正方形变成长方形

  窗口是1280 * 720，当glm::ortho(-1.0f,1.0f, -1.0f, 1.0f, -1.0f, 1.0f);时候，本来正方形的蓝色quad变为长方形

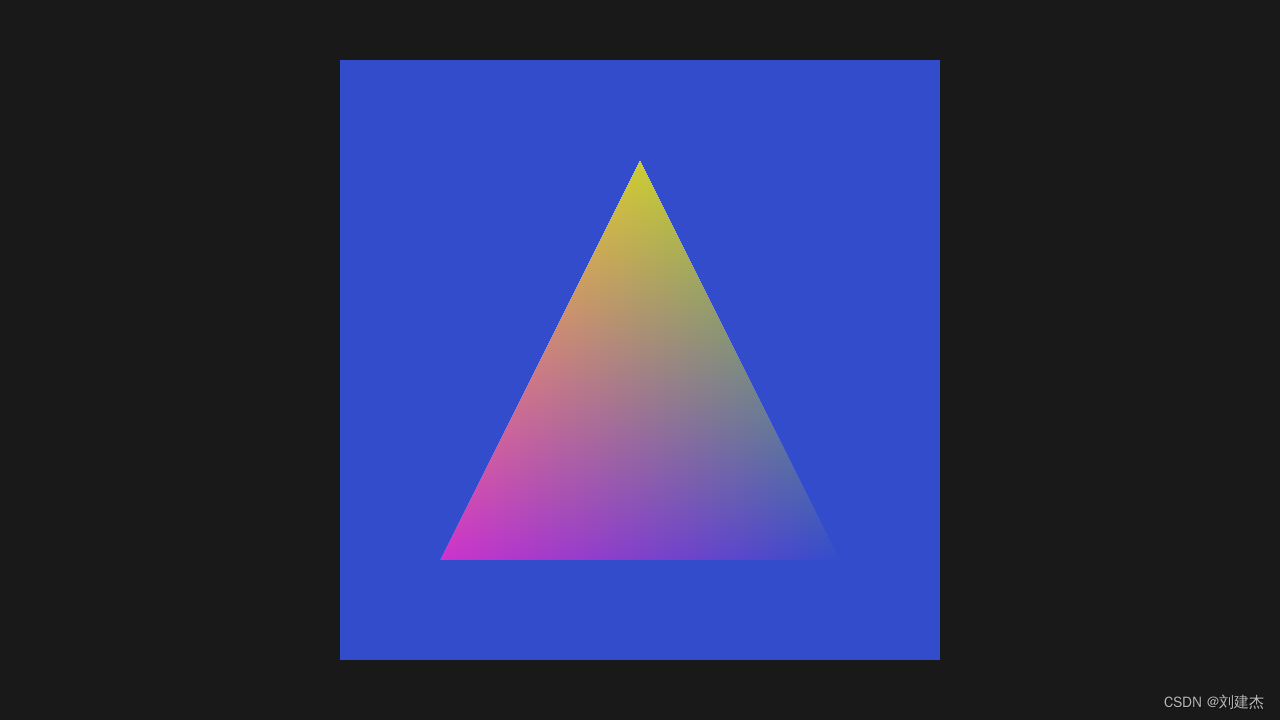

• 修复变回正方形

  在1280*720下，left right需传入1280/720=1.7左右，将宽放大，从而左右视角变大，物体围成的宽范围缩小，从而变回正方形。

  /*
  由于窗口的大小是1280 ：720，是16 / 9 = 1.77777
  那么设置m_Camera的宽设置 1.6范围,高设为0.9就可以解决。或者 1.7与1也行
  */
  Application::Application()
      :m_Camera(-1.6f, 1.6f, -0.9f, 0.9f){}




GLM库函数相关

• glm::ortho

  left = -1.0f；right = 1.0f；bottom = -1.0f；top = 1.0f
  glm::ortho（left,right, bottom, top, -1.0f, 1.0f）;

  得到的矩阵是

  1 0  0 0
  0 1  0 0
  0 0 -1 0
  0 0  0 1


• glm::translate(glm::mat4(1.0f), m_Position);

  m_Position= {0.5f, 0.5f, 0.5f};

  glm::mat4(1.0f)，是4x4的单位矩阵

  1 0 0 0
  0 1 0 0
  0 0 1 0
  0 0 0 1


  glm::translate(glm::mat4(1.0f), m_Position);

  /*
      glm::translate函数中
      mat<4, 4, T, Q> Result(m);
      Result[3] = m[0] * v[0] + m[1] * v[1] + m[2] * v[2] + m[3];
      Result[3]是第4行，m[0]是第1行，m[1]是第2行，m[2]是第3行。。。
      第四行  = (1 * 0.5,0,0,0) + (0, 1 * 0.5, 0, 0) + (0, 0, 1 * 0.5, 0) + (0, 0, 0, 1)
  */
  // 最后的结果是// 有可能反了：第四行应该与第四列交换
  1 	0 	0 	0
  0 	1 	0 	0
  0 	0 	1 	0
  0.5 0.5 0.5 1


全部代码

• OrthographicCamera

  class OrthographicCamera{
  public:
      OrthographicCamera(float left, float right, float bottom, float top);
      const glm::vec3& GetPosition() const { return m_Position; }
      void SetPosition(const glm::vec3& position) { m_Position = position; RecalculateViewMatrix(); }
      float GetRotation() const { return m_Rotation; }
      void SetRotation(float rotation) { m_Rotation = rotation; RecalculateViewMatrix(); }
      const glm::mat4& GetProjectionMatrix() const { return m_ProjectionMatrix; }
      const glm::mat4& GetViewMatrix() const { return m_ViewMatrix; }
      const glm::mat4& GetViewProjectionMatrix() const { return m_ViewProjectionMatrix; }
  private:
      void RecalculateViewMatrix();
   private:
      glm::mat4 m_ProjectionMatrix;
      glm::mat4 m_ViewMatrix;
      glm::mat4 m_ViewProjectionMatrix;
      glm::vec3 m_Position = { 0.0f, 0.0f, 0.0f };// 位置
      float m_Rotation = 0.0f;					// 绕z轴的旋转角度
  };


  // 初始化用glm计算正交投影矩阵
  OrthographicCamera::OrthographicCamera(float left, float right, float bottom, float top)
      : m_ProjectionMatrix(glm::ortho(left, right, bottom, top, -1.0f, 1.0f)), m_ViewMatrix(1.0f)
      {
          m_ViewProjectionMatrix = m_ProjectionMatrix * m_ViewMatrix;
      }
  // 投影观察矩阵计算
  void OrthographicCamera::RecalculateViewMatrix()
  {
      // 观察矩阵
      glm::mat4 transform = glm::translate(glm::mat4(1.0f), m_Position) *
          glm::rotate(glm::mat4(1.0f), glm::radians(m_Rotation), glm::vec3(0, 0, 1));

      m_ViewMatrix = glm::inverse(transform);
      m_ViewProjectionMatrix = m_ProjectionMatrix * m_ViewMatrix;
  }


• Renderer

  class Renderer{
  public:
      static void BeginScene(OrthographicCamera& camera);	// 开始场景
      static void EndScene();		// 结束场景
      static void Submit(const std::shared_ptr<Shader>& shader, const std::shared_ptr<VertexArray>& vertexArray);// 提交物体的顶点数组
      inline static RendererAPI::API GetAPI() { return RendererAPI::GetAPI(); }
  private:
      struct SceneData {
          glm::mat4 ViewProjectionMatrix;
      };
      static SceneData* m_SceneData;
  };


  Renderer::SceneData* Renderer::m_SceneData = new Renderer::SceneData;
  void Renderer::BeginScene(OrthographicCamera& camera){
      m_SceneData->ViewProjectionMatrix = camera.GetViewProjectionMatrix(); // 保存计算的Projection * view矩阵
  }
  void Renderer::EndScene(){}
  void Renderer::Submit(const std::shared_ptr<Shader>& shader, const std::shared_ptr<VertexArray>& vertexArray){
      shader->Bind();			// 着色器绑定
      shader->UploadUniformMat4("u_ViewProjection", m_SceneData->ViewProjectionMatrix);// 上传投影观察矩阵

      vertexArray->Bind();// 顶点数组绑定
      RenderCommand::DrawIndexed(vertexArray);// drawcall
  }


• Shader

  void UploadUniformMat4(const std::string& name, const glm::mat4& matrix);
  void Shader::UploadUniformMat4(const std::string& name, const glm::mat4& matrix){
      GLint location = glGetUniformLocation(m_RendererID, name.c_str());
      glUniformMatrix4fv(location, 1, GL_FALSE, glm::value_ptr(matrix));
  }


• Application

  	OrthographicCamera m_Camera;
  private:
  	static Application* s_Instance;


  Application::Application() : m_Camera(-1.6f, 1.6f, -0.9f, 0.9f){
      // 着色器代码
      std::string vertexSrc = R"(
  			#version 330 core

  			layout(location = 0) in vec3 a_Position;
  			layout(location = 1) in vec4 a_Color;
  			uniform mat4 u_ViewProjection;
  			out vec3 v_Position;
  			out vec4 v_Color;
  			void main()
  			{
  				v_Position = a_Position;
  				v_Color = a_Color;
  				gl_Position = u_ViewProjection * vec4(a_Position, 1.0);
  			}
  		)";
  void Application::Run(){
      while (m_Running){
          RenderCommand::SetClearColor({ 0.1f, 0.1f, 0.1f, 1 });
          RenderCommand::Clear();
  		/*
  			5和6指明近和远平面范围
  			glm::ortho(left, right, bottom, top, -1.0f, 1.0f)
  			摄像机位置的z轴位置只要-1~1之间就行
  		*/
          m_Camera.SetPosition({ 0.5f, 0.5f, 0.0f });
          m_Camera.SetRotation(45.0f);

          Renderer::BeginScene(m_Camera);
          // 绘制四边形
          Renderer::Submit(m_BlueShader, m_SquareVA);

          // 绘制三角形
          Renderer::Submit(m_Shader, m_VertexArray);

          Renderer::EndScene();
