使用原理图库

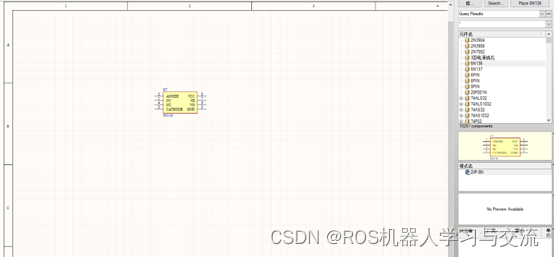

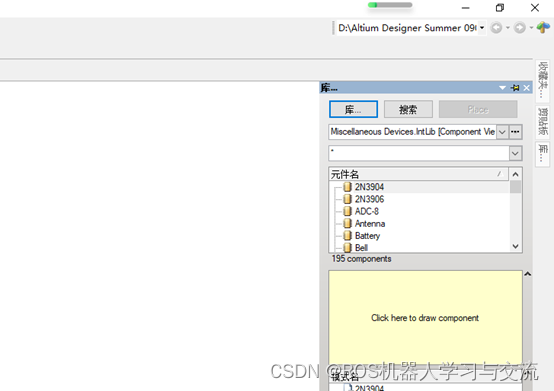

1、使用系统自带原理图库:点击右侧库,在出现的面板选择库即可按照提示完成

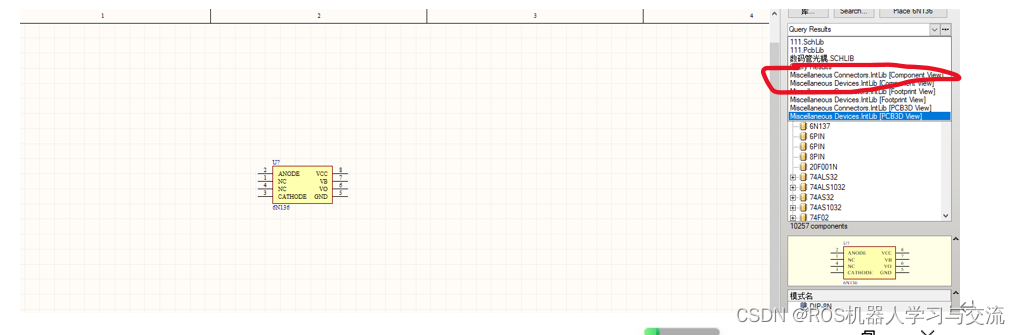

通常使用较多得是
2、添加下载的库文件
第一步:将下载的库文件解压

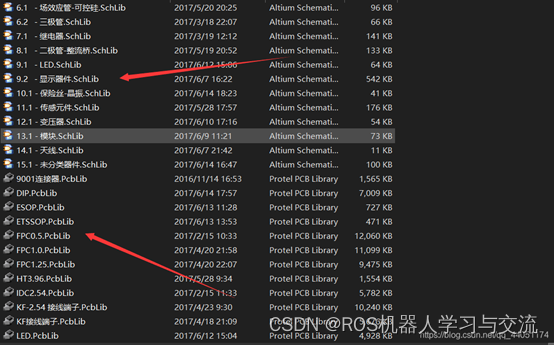

会有两种文件.SchLib和.PcbLib,将这个解压出来的一整个文件夹放入D:\AD09\Library AD09安装目录下的Library 文件夹中

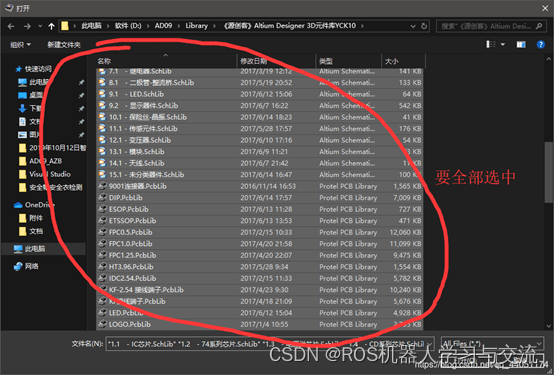

第二步: 打开AD09,点击库->安装,选择D:\AD09\Library,这个文件夹中你放入的库文件,将所有的库文件选中,点击打开即可
3、新建自定义原理图库

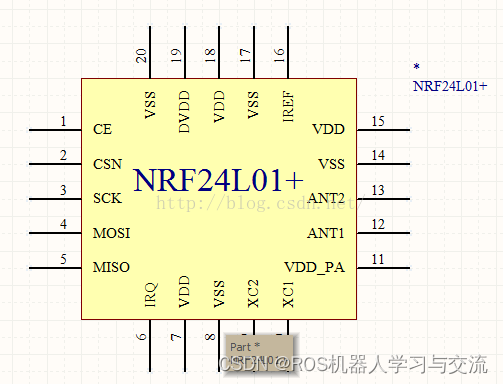

第一步:新建原理图库,以NRF24L01+举例,先画出相应的原理图。

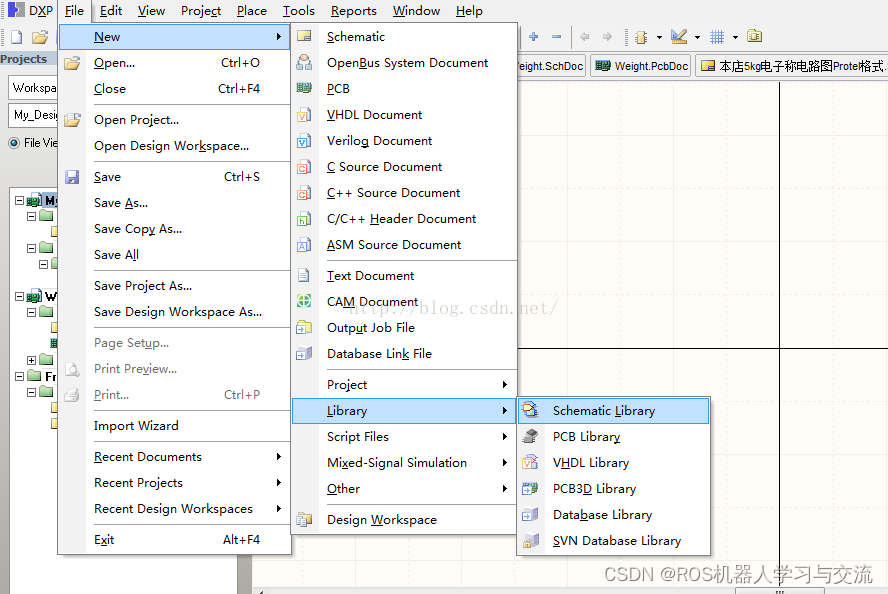

需要打开AD9选择File->New->Library->Schematic Library,建立了自己的原理图库。如下

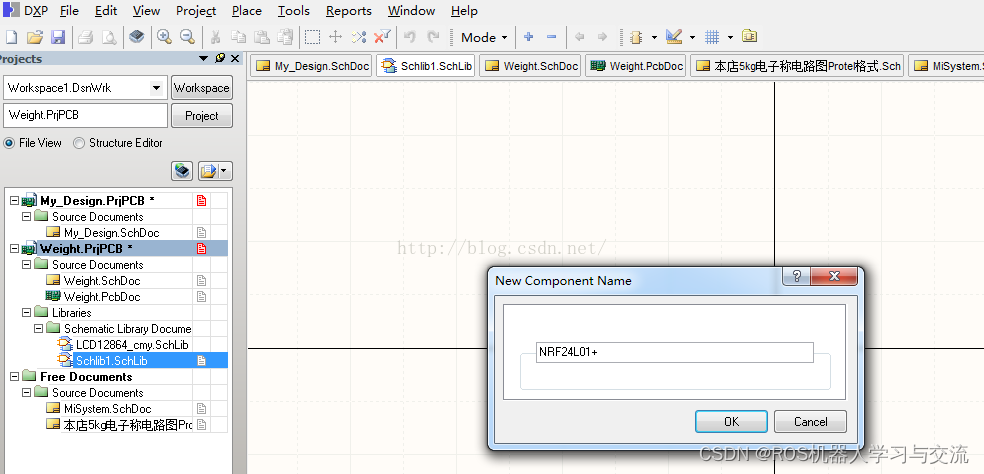

2)选择Tools->New Component,可以新建一个元器件。如下:
