你真的懂继电器吗？

1、继电器简介

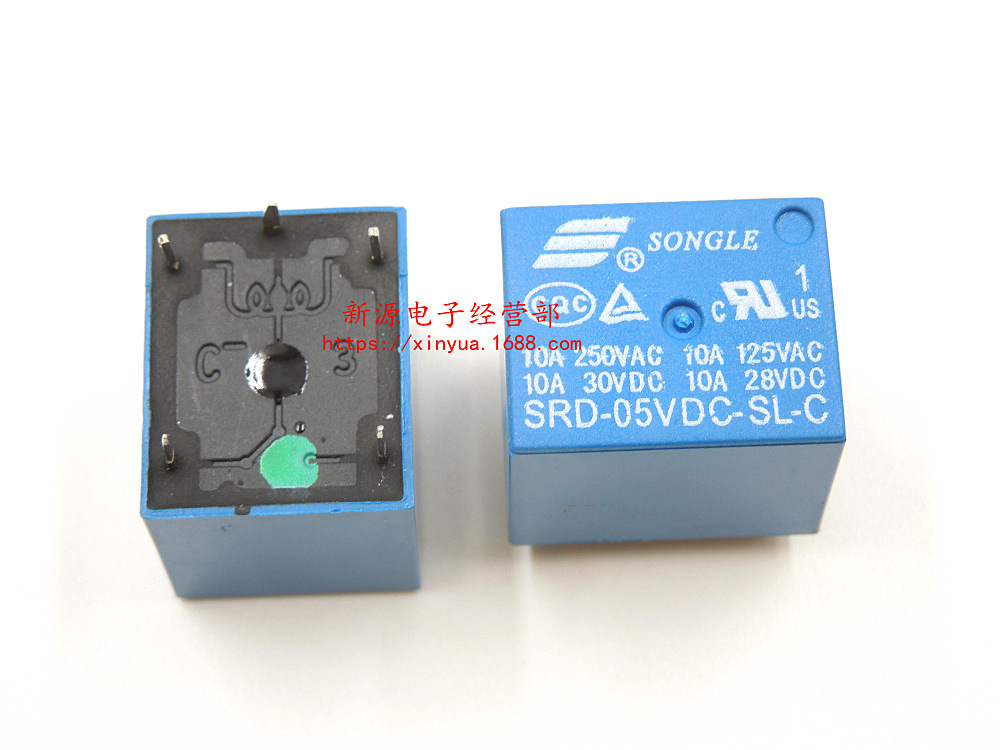

继电器（英文名称：relay）是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。

作为控制元件，概括起来，继电器有如下几种作用：

1. 扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。

2. 放大：例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。

3. 综合信号：例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。

4. 自动、遥控、监测：例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。

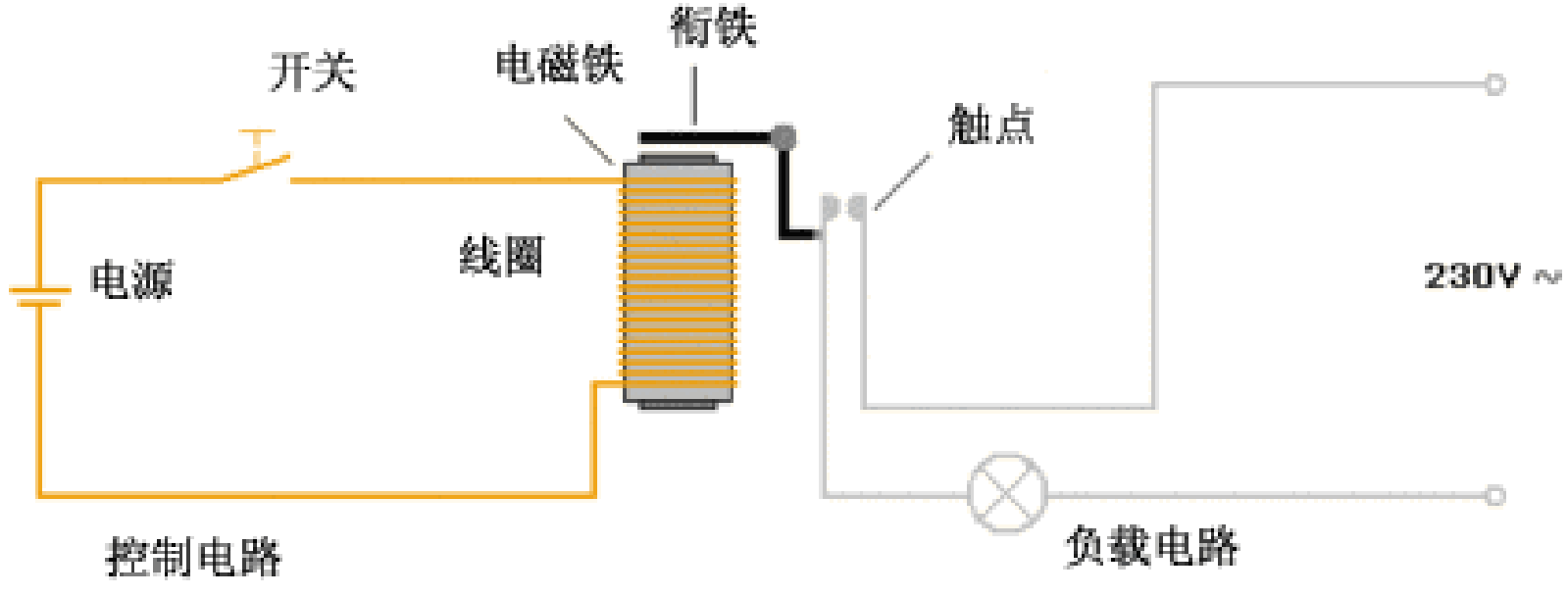

2、继电器原理

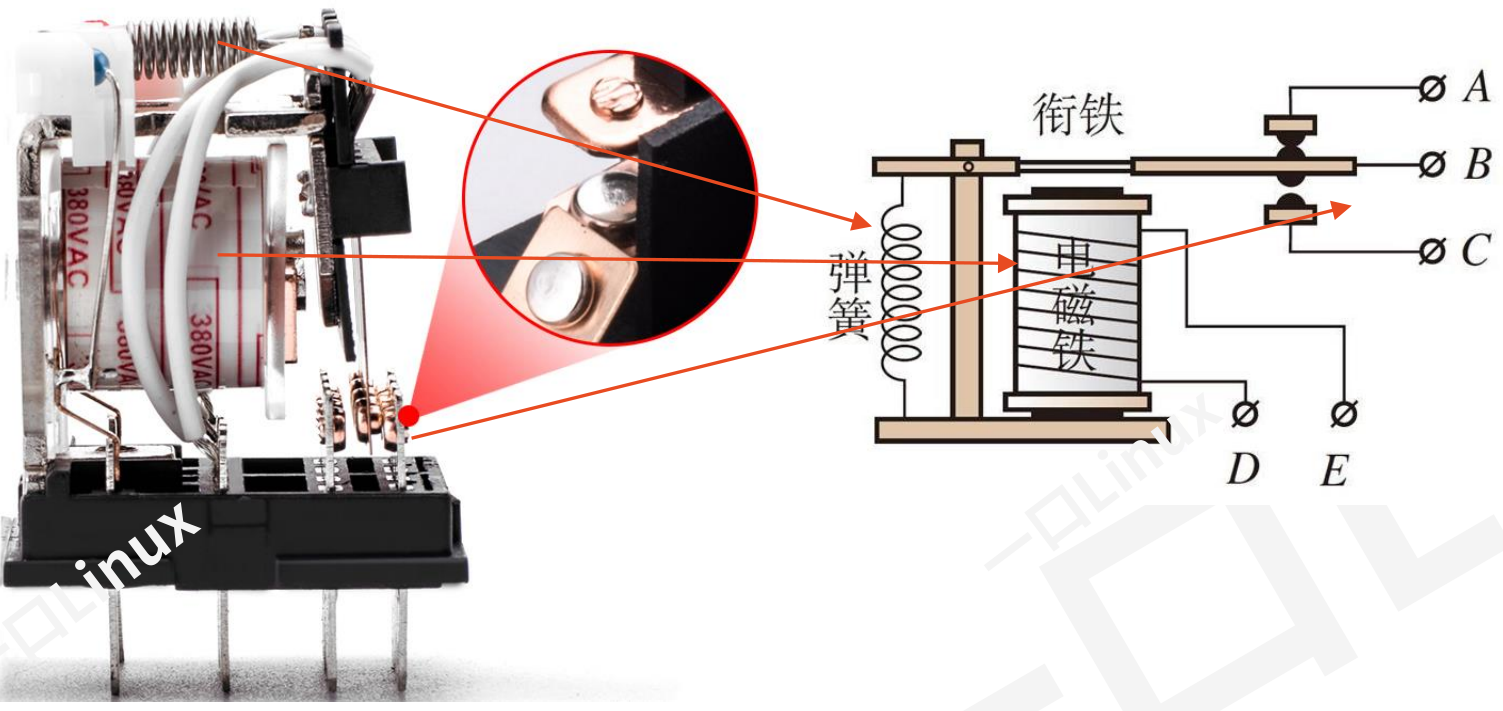

继电器的组成包括一个动触点B和两个静触点A和C。

常态时，动触点B与静触点A接触，即处于闭合状态，称为常闭触点；当线圈通电时，其动触点B与静触点A立即断开并与静触点C闭合，切断静触点A控制线路，接触静触点C的控制线路。

从电磁继电器的控制原理可以看出，继电器线圈电压没有正负之分，因为无论正向还是反向电流，线圈都会产生吸力。

3、原理图示例

示例一

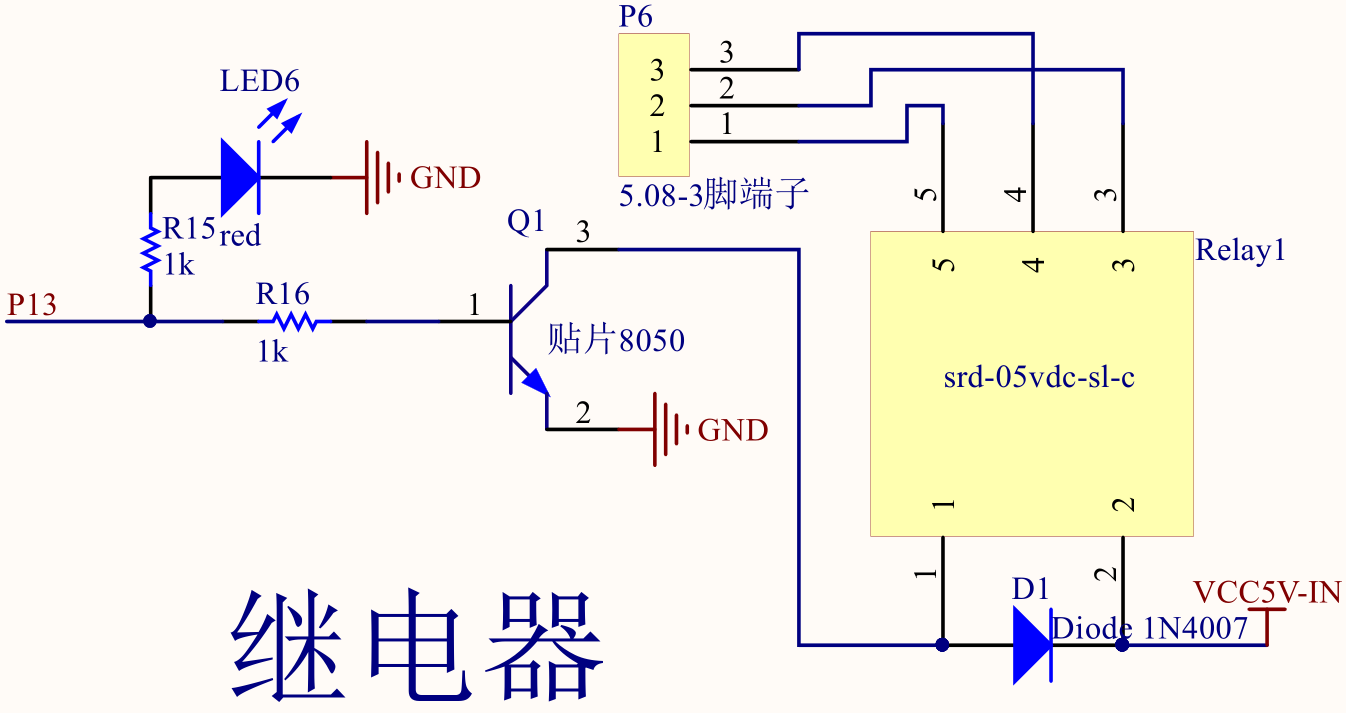

此图为双开关继电器，实际上只用到了一个。当下方的 switch1 输出高电平时，三极管导通，从而继电器也导通，将开关切过来。

示例二

左侧 P13 输出高电平后，三极管导通，从而继电器导通。

4、问答

1、为什么要在继电器线圈上并联一个二极管呢？

解释1：

二极管起续流作用。具体说来，就是在继电器线圈断电的时候，线圈两端会产生一个自感电动势，这个自感电势会造成破坏，而在继电器线圈两端反向并联一个二极管，为自感电动势提供一个放电电流回路（续流），进而起到保护作用，从功能上这个二极管叫续流二极管。

解释2：

继电器线圈断电时，其中残余能量须以合适途径释放。如果没有二极管，则能量以火花形式释放，对电子开关损坏很厉害，时间久了对机械开关也会有明显损坏。与继电器线圈并联二极管后，二极管负极接直流电源正极，继电器线圈断电时，二极管因势利导，为线圈电流继续流动提供途径，残余能量在线圈与二极管组成的回路中较为平缓地自我消耗掉，开关得到有效保护。

解释3：

继电器的线包相当于一个电感，电感的特性是电流不能突变，当关闭继电器时线包的电流在关闭器件上产生很高的电压，会把关闭器件打坏。这个二极管就给线包电流提供了一个回路，使线包电流逐渐减小，保护了关闭器件。

2、并联的二极管为什么选择开关速度快的？

因为普通二极管的单向导电特性取决于P型半导体与N型半导体接触形成的PN结，由于结电容的存在，反应时间并不太短，开关断开的瞬间，二极管还来不及导通，相当于没有接二极管一样。

所以二极管需要选择肖特基二极管（也称肖特基势垒二极管，Schottky Barrier Diode，SBD）的单向导电性是由金属与半导体接触形成的，它的特点是开关速度快。

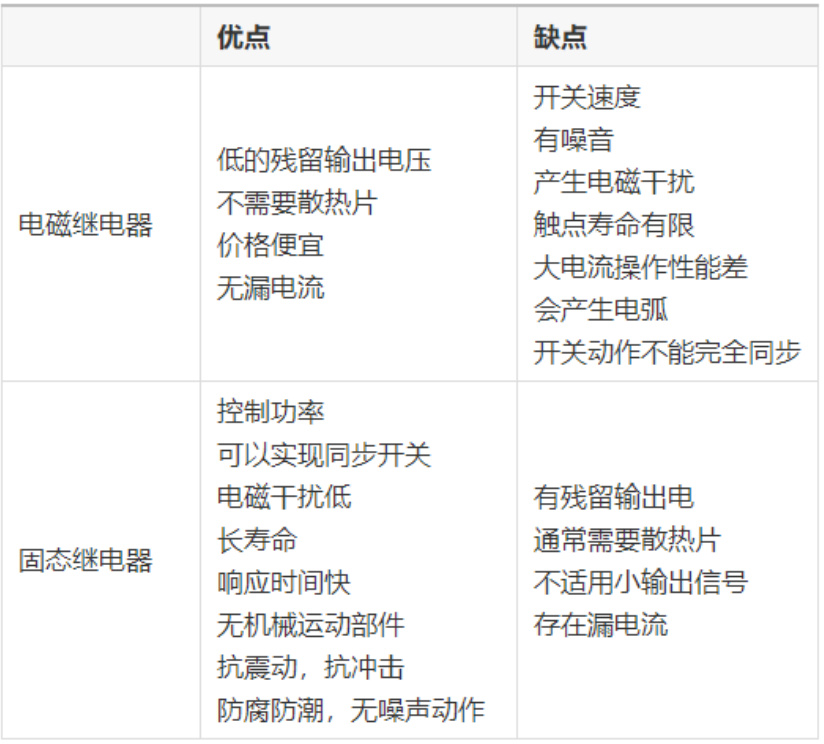

3、电磁继电器和固态继电器（SSR）有什么区别？

固态继电器广泛应用于数字程控装置、微电机控制、调温装置、数据处理系统及计算机终端接口电路，尤其适用于动作频繁、防爆耐潮、耐腐蚀等特殊场合。

固态继电器具有高寿命、高可靠、灵敏度高、控制功率小，电磁兼容性好，转换速度快，电磁干扰小；

固态继电器缺点：导通后的管压降大，一般功率场效应管的导通电阻也较机械触点的接触电阻大。
