自动控制原理3.4：高阶系统的时域分析

参考书籍：《自动控制原理》(第七版).胡寿松主编.
《自动控制原理PDF版下载》

---

---

1.三阶系统单位阶跃响应

设在$s$左半平面具有一对共轭复数极点和一个实极点的三阶系统，闭环传递函数一般形式为：
$$\Phi (s)=\frac{C(s)}{R(s)}=\frac{{\omega }_n^2{s}_0}{(s+s_0)(s^2+2\zeta {\omega }_{n}s+{\omega }_n^2)}$$
其中：$-s_0$为三阶系统的闭环负实数极点；

三阶系统在$0<\zeta <1$时单位阶跃响应：
$$\begin{array}{rl}c(t)& =1-\frac{1}{b{\zeta }^2(b-2)+1}{\mathrm{e}}^{-s_{0}t}\\ & \\ & -\frac{{\mathrm{e}}^{-\zeta {\omega }_{n}t}}{b{\zeta }^2(b-2)+1}[b{\zeta }^2(b-2)\cos {\omega }_n\sqrt{1-{\zeta }^2}t+\frac{b\zeta [{\zeta }^2(b-2)+1]}{\sqrt{1-{\zeta }^2}}\sin {\omega }_n\sqrt{1-{\zeta }^2}t]，t\ge 0\end{array}$$

2.高阶系统单位阶跃响应

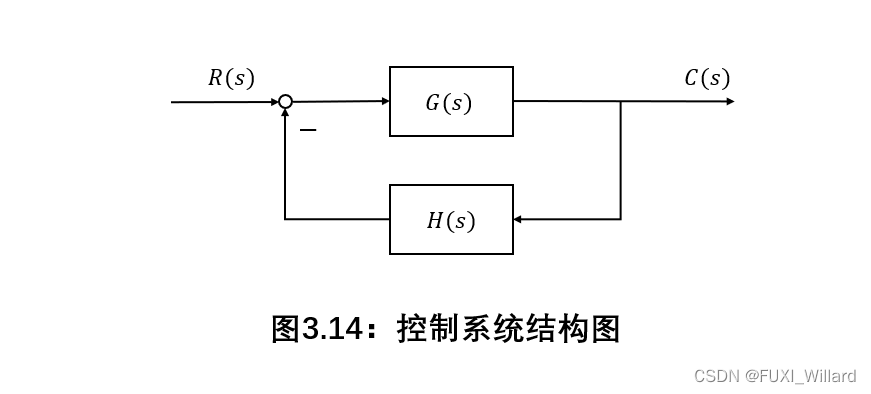

由控制系统结构图可得，系统闭环传递函数：
$$\Phi (s)=\frac{C(s)}{R(s)}=\frac{G(s)}{1+G(s)H(s)}$$
一般形式：
$$\Phi (s)=\frac{M(s)}{D(s)}=\frac{b_0{s}^m+b_1{s}^{m-1}+\cdots +b_{m-1}s+b_m}{a_0{s}^n+a_1{s}^{n-1}+\cdots +a_{n-1}s+a_n}，m\le n$$
上式表示为乘积形式：
$$\Phi (s)=\frac{C(s)}{R(s)}=\frac{K\prod _{i=1}^m(s-z_i)}{\prod _{i=1}^m(s-s_i)}$$
其中：$K=b_0/a_0$；$z_i$称为$M(s)=0$之根，称为闭环零点；$s_i$为$D(s)=0$之根，称为闭环极点；

3.高阶系统闭环主导极点及其动态性能分析

如果在所有的闭环极点中，距虚轴最近的极点周围没有闭环零点，而其他闭环极点又远离虚轴，那么距虚轴最近的闭环极点所对应的响应分量，随时间的推移衰减缓慢，在系统的时间响应过程中起主导作用，这样的闭环极点称为闭环主导极点。除闭环主导极点外，所有其他闭环极点由于其对应的响应分量随时间的推移迅速衰减，对系统的时间响应过程影响甚微，这些极点统称为非主导极点；高阶系统的增益常常调整到使系统具有一对闭环共轭主导极点；

实例分析：

$Example1：$ 已知某系统的闭环传递函数为
$$\Phi (s)=\frac{C(s)}{R(s)}=\frac{1.05(0.4762s+1)}{(0.125s+1)(0.5s+1)(s^2+s+1)}$$
试结合主导极点的概念分析该四阶系统的动态性能。

解：

由题意可得：
$$\Phi (s)=\frac{C(s)}{R(s)}=\frac{8(s+2.1)}{(s+8)(s+2)(s^2+s+1)}$$
该高阶系统具有一对共轭复数主导极点$s_{1,2}=-0.5\pm \mathrm{j}0.866$，非主导极点$s_3=-2，s_4=-8$实部的模比主导极点实部的模大三倍以上，闭环零点$z=-2.1$不在主导极点附近，将该四阶系统近似成二阶系统：
$$\Phi (s)\approx \frac{C(s)}{R(s)}=\frac{1.05}{s^2+s+1}$$

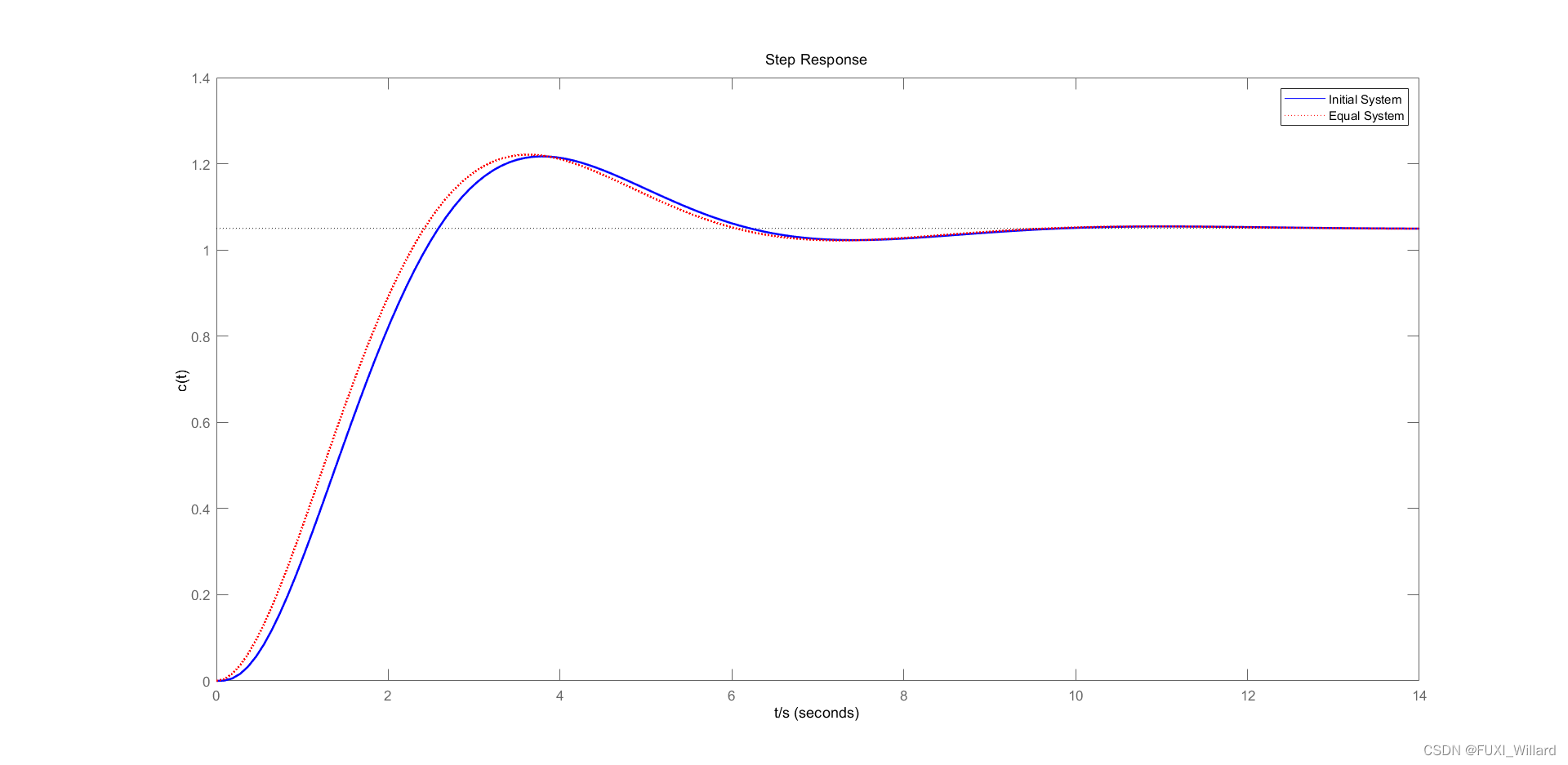

原系统与近似系统单位阶跃响应：

小结：

• 闭环零点影响。减小峰值时间，使系统响应速度加快，超调量$\sigma \%$增大；表明闭环零点会减小系统阻尼，且这种作用将随着闭环零点接近虚轴而加剧；
• 闭环非主导极点影响。增大峰值时间，使系统响应速度变缓，但可以使超调量$\sigma \%$减小；表明闭环非主导极点可以增大系统阻尼，且这种作用将随着闭环极点接近虚轴而加剧；
• 若闭环零、极点彼此接近，则它们对系统响应速度的影响会相互削弱。
