FreeRTOS开发一、FreeRTOS移植

1、FreeRTOS 源码下载

两个下载链接， 一个是官网：http://www.freertos.org/， 另外一个是代码托管网站：https://sourceforge.net/projects/freertos/files/FreeRTOS/

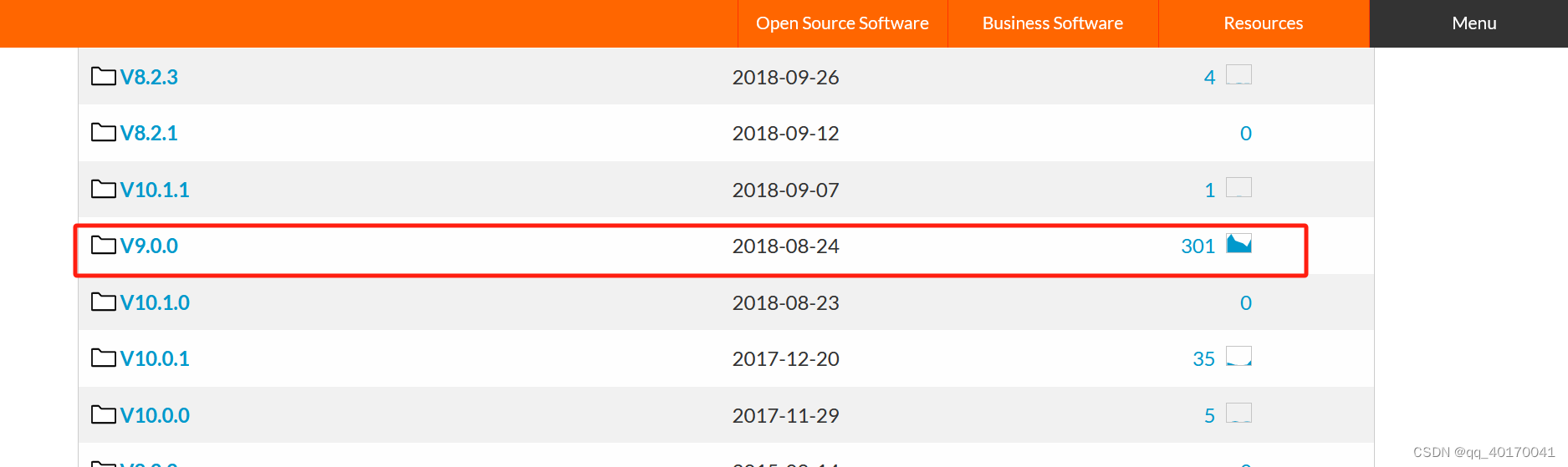

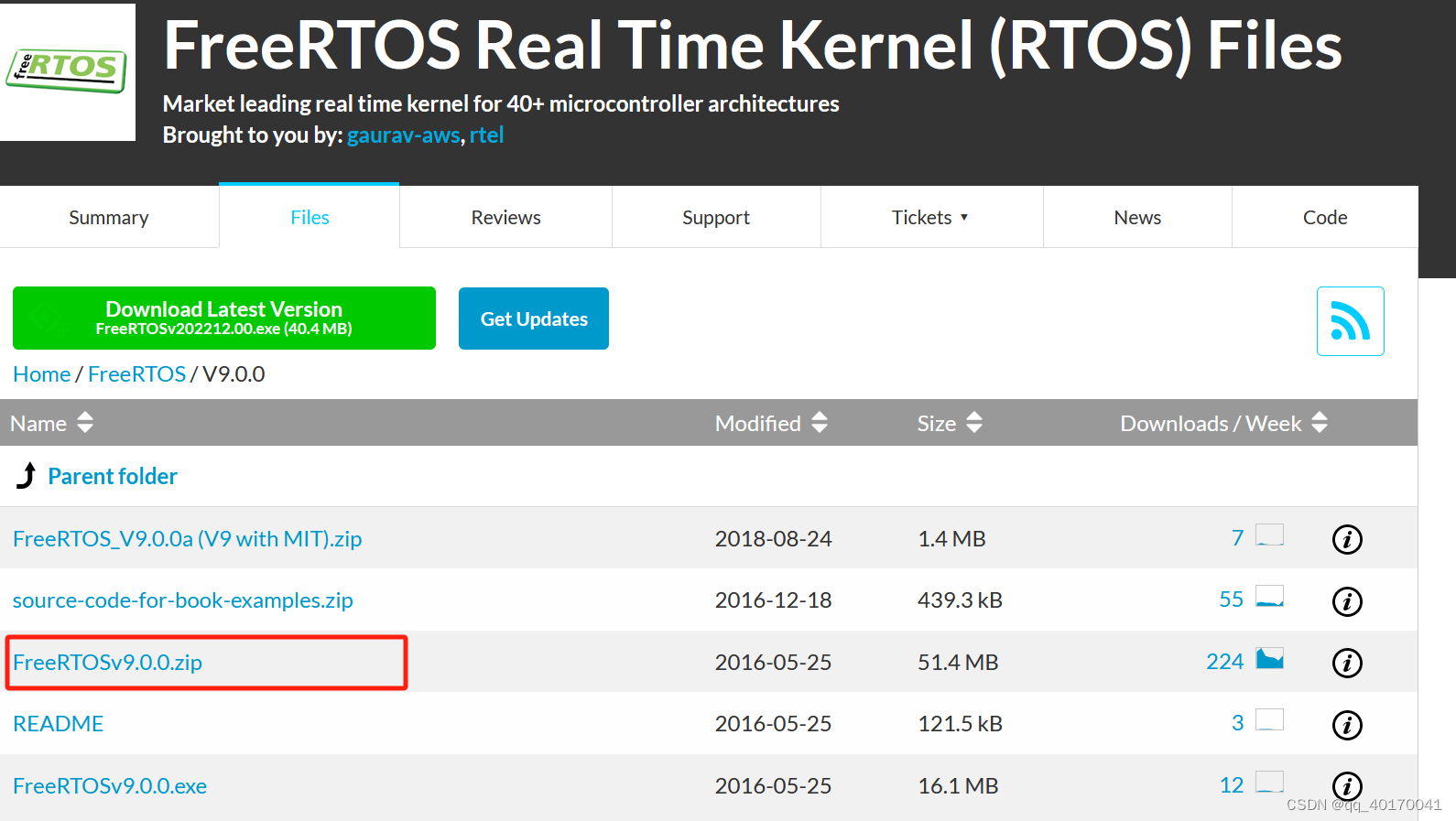

打开代码托管网站链接，我们选择FreeRTOS 的版本 V9.0.0（2016 年），尽管现在 FreeRTOS 的版本已经更新到V10.4.1 了，但是我们还是选择V9.0.0，因为内核很稳定，并且网上资料很多，因为 V10.0.0 版本之后是亚马逊收购了 FreeRTOS 之后才出来的版本，主要添加了一些云端组件，我们所讲的 FreeRTOS 是实时内核，采用 V9.0.0 版本足以。

点击后就会自动下载，然后解压zip压缩包以后：

2、FreeRTOS 文件介绍

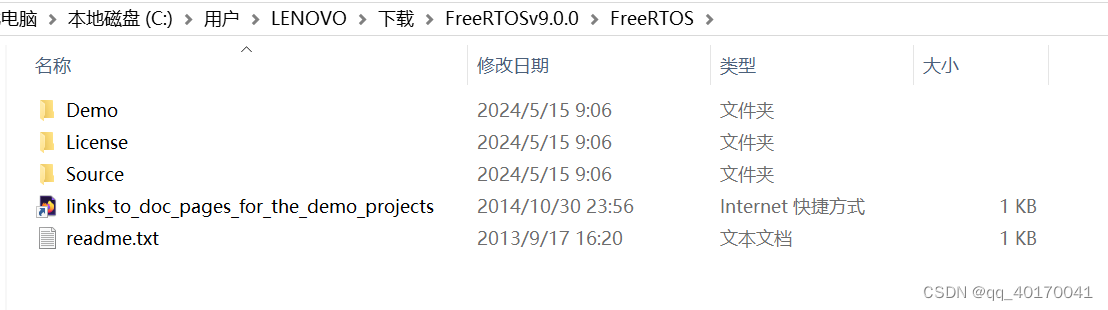

FreeRTOS 包含 Demo 例程和内核源码，如下图所示：

Source 文件夹：里面包含的是 FreeRTOS 内核的源代码，我们移植 FreeRTOS的时候就需要这部分源代码。
Demo 文件夹：里面包含了 FreeRTOS 官方为各个单片机移植好的工程代码，FreeRTOS 为了推广自己，会给各种半导体厂商的评估板写好完整的工程程序，这些程序就放在 Demo 这个目录下，这部分 Demo 非常有参考价值。我们把FreeRTOS 到 STM32 的时候，FreeRTOSConfig.h 这个头文件就是从这里拷贝过来的，下面我们对 FreeRTOS 的文件夹进行分析说明。
License 文件夹：这个文件夹里面就是相关的许可信息，要用 FreeRTOS 做产品的得仔细看看，尤其是要出口的产品。

2.1、Source 文件夹

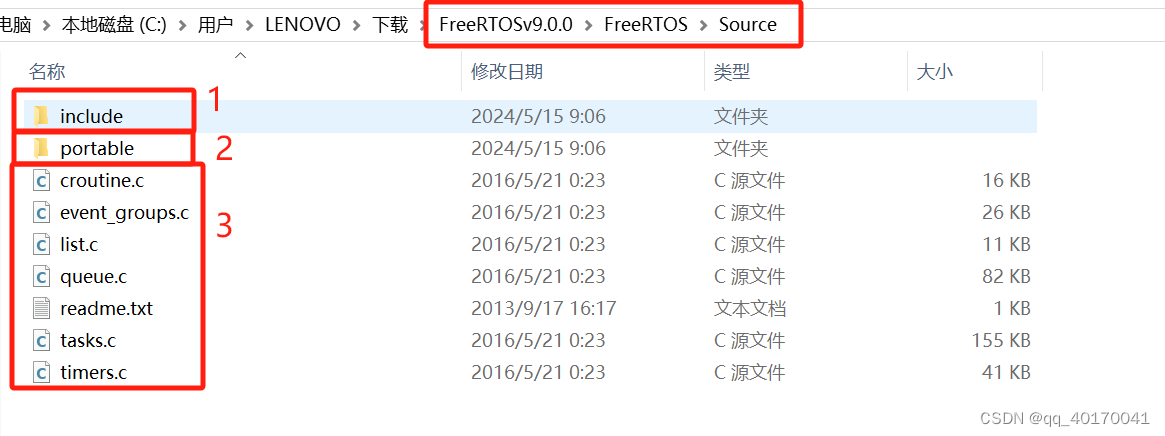

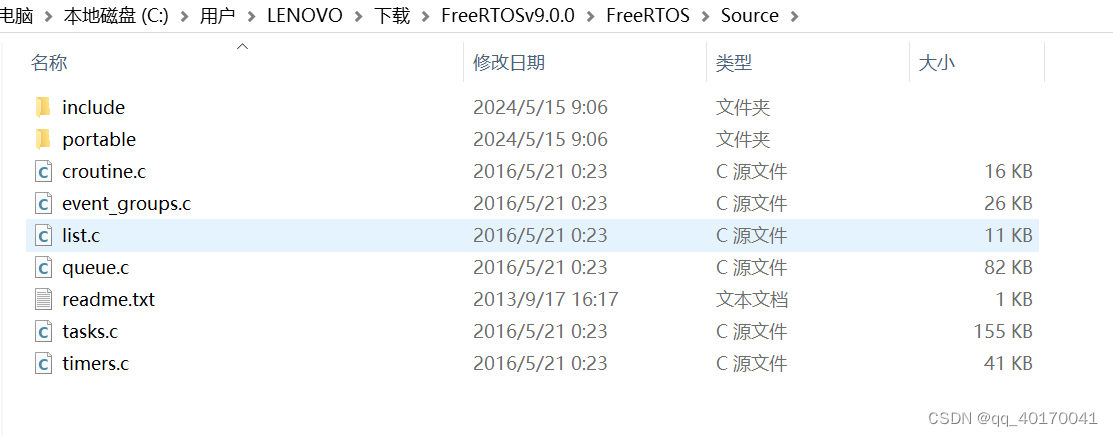

打开“FreeRTOS/Source”文件夹，其内文件及文件夹如下所示：

编号①和③包含的是 FreeRTOS 的通用的头文件和 C 文件，这两部分的文件适用于各种编译器和处理器，是通用的。需要移植的头文件和 C 文件放在编号②portblle 这个文件夹。

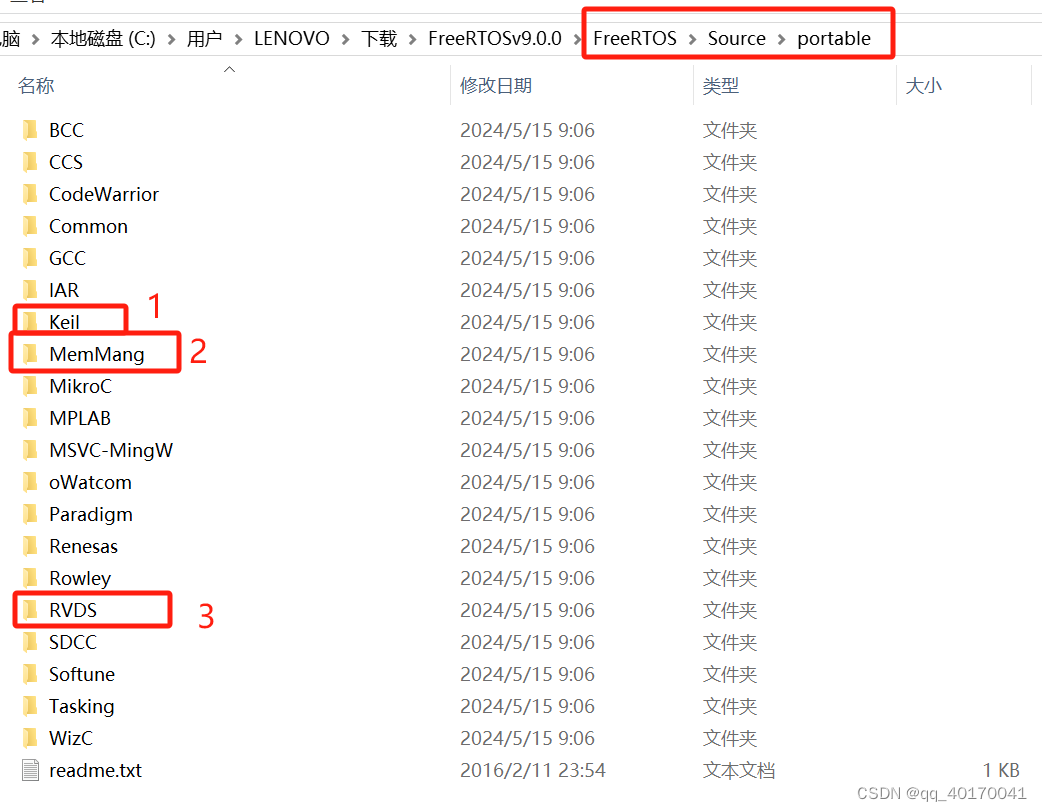

我们打开 portblle 这个文件夹，可以看到里面很多与编译器相关的文件
夹，在不同的编译器中使用不同的支持文件，如下所示：

编号①中的 KEIL 就是我们就是我们使用的编译器，打开 KEIL 文件夹的时候，你会看到一句话“See-also-the-RVDS-directory.txt”，其实 KEIL 里面的内容跟 RVDS 里面的内容一样，所以,我们只需要编号③RVDS 文件夹里面的内容即可。而编号②MemMang 文件夹下存放的是跟内存管理相关的，稍后具体介绍。

（1）RVDS 文件夹

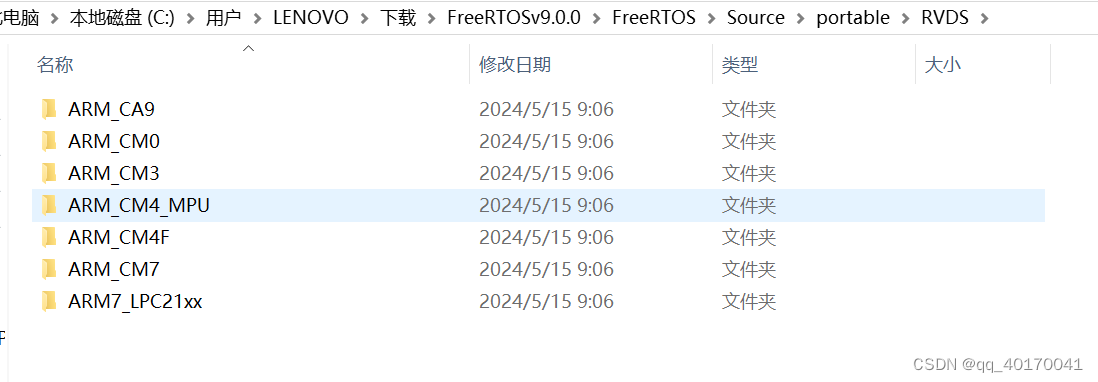

打开 RVDS 文件夹，下面包含了各种处理器相关的文件夹，从文件夹的名字我们就非常熟悉了，我们学习的 STM32 有 M0、M3、M4 等各种系列，FreeRTOS 是一个软件，单片机是一个硬件，FreeRTOS 要想运行在一个单片机上面，它们就必须关联在一起，那么怎么关联？还是得通过写代码来关联，这部分关联的文件叫接口文件，通常由汇编和 C 联合编写。这些接口文件都是跟硬件密切相关的，不同的硬件接口文件是不一样的，但都大同小异。编写这些接口文件的过程我们就叫移植，移植的过程通常由 FreeRTOS 和 mcu 原厂的人来负责，移植好的这些接口文件就放在 RVDS 这个文件夹的目录下，如下所示：

FreeRTOS 为我们提供了 cortex-m0、m3、m4 和 m7 等内核的单片机的接口文件，只要是使用了这些内核的 mcu 都可以使用里面的接口文件。通常我们说的移植，其实准确来说，不能够叫移植，应该叫使用官方的移植，因为这些跟硬件相关的接口文件，RTOS 官方都已经写好了，我们只是使用而已。

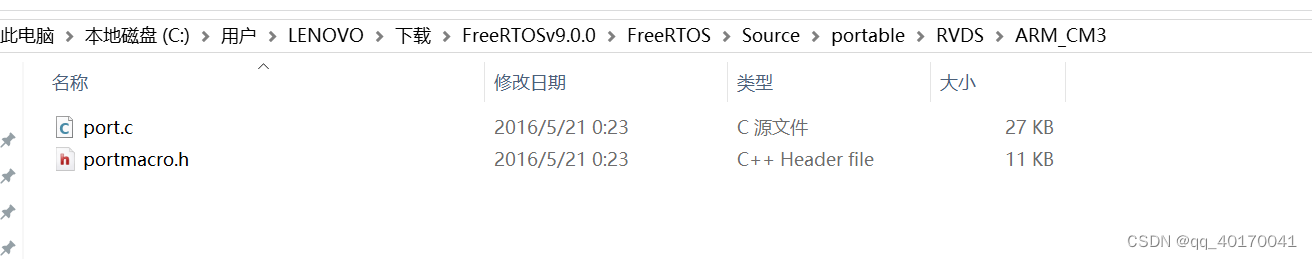

我们这里以 ARM_CM3 这个文件夹为例，看看里面的文件，里面只有“port.c”与“portmacro.h”两个文件，port.c 文件里面的内容是FreeRTOS 官方的技术人员为 Cortex-M3 内核的处理器写的接口文件，里面核心的上下文切换代码是由汇编语言编写而成，对技术员的要求比较高，我们刚开始学习的时候只需拷贝过来用即可，深入的学习可以放在后面的日子；portmacro.h 则是 port.c 文件对应的头文件，主要是一些数据类型和宏定义。文件如下：

（2）MemMang 文件夹

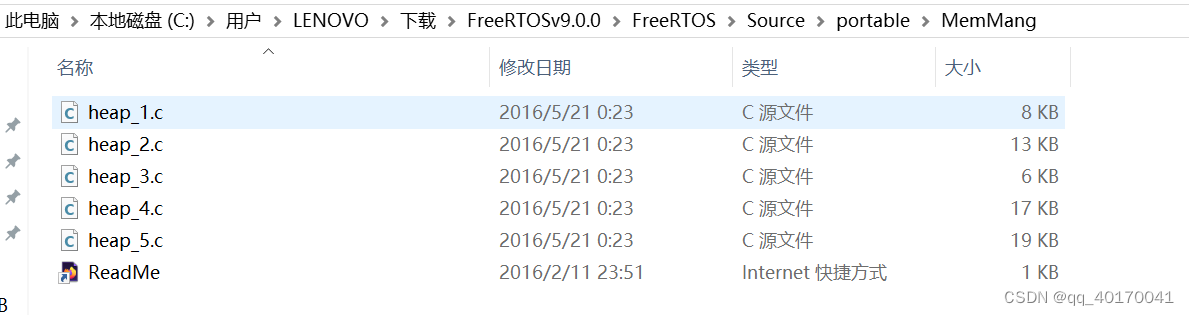

编号②MemMang 文件夹下存放的是跟内存管理相关的，总共有五个heap 文件以及一个 readme 说明文件，这五个 heap 文件在移植的时候必须使用一个，因为 FreeRTOS 在创建内核对象的时候使用的是动态分配内存，而这些动态内存分配的函数则在这几个文件里面实现，不同的分配算法会导致不同的效率与结果，后面在内存管理中我们会讲解每个文件的区别，由于现在是初学，所以我们选用 heap4.c 即可。如下图所示：

至此，FreeRTOS/source 文件夹下的主要内容就讲完，剩下的可根据兴趣自行查阅。

2.2、Demo 文件夹

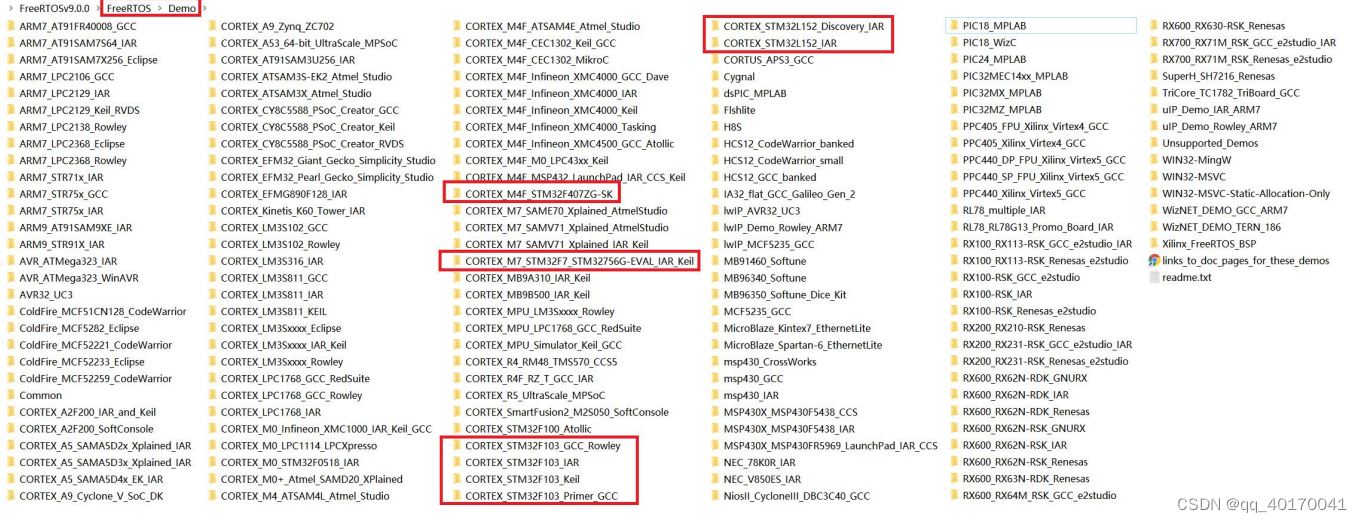

这个目录下内容就是 Deme 例程，我们可以直接打开里面的工程文件，各种开发平台的完整 Demo，开发者可以方便的以此搭建出自己的项目，甚至直接使用。FreeRTOS 当然也为 ST 写了很多 Demo，其中就有F1、F4、F7 等工程，这对我们学习 FreeRTOS 是非常方便的，当遇到不懂的直接就可以参考官方的Demo。如下所示：

2.3、FreeRTOS-Plus 文件夹

FreeRTOS-Plus 文件夹里面包含的是第三方的产品，一般我们不需要使用，FreeRTOS-Plus 的预配置演示项目组件（组件大多数都要收费），大多数演示项目都是在 Windows 环境中运行的，使用 FreeRTOS windows 模拟器，所以暂时不需要关注这个文件夹。

2.4、HTML 文件

一些直接可以打开的网页文件，里面包含一些关于 FreeRTOS 的介绍，是FreeRTOS 官方人员所写，所以都是英文的，有兴趣可以打开看看，具体相关内容可以看 HTML 文件名称。

3、FreeRTOS 移植

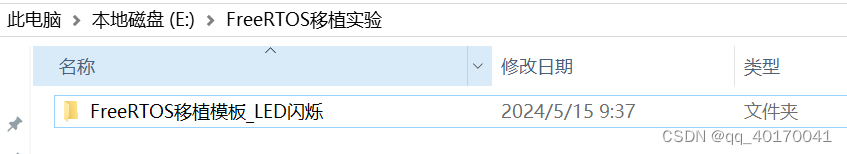

要将 FreeRTOS 移植到 STM32 上，需要一个基础工程，可直接使用一个之前做好的工程(使用库函数编写的LED灯闪烁的例子)，为了不破坏基础工程的完整性，我们重新复制一份，并重命名为“FreeRTOS移植模板_LED闪烁”。
如下：

3.1、添加 FreeRTOS 源码

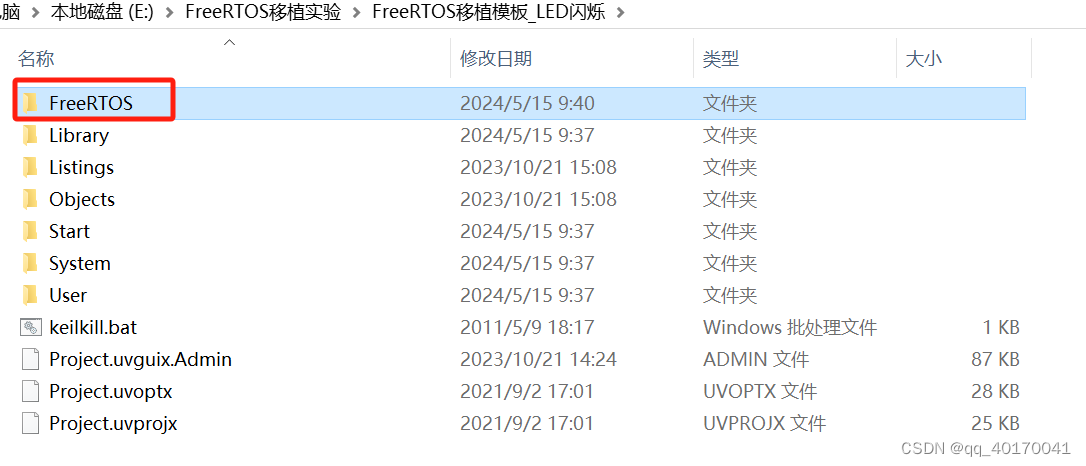

在前面创建的好的基础工程“FreeRTOS移植模板_LED闪烁”内新建一个“FreeRTOS”文件夹用于保存 FreeRTOS 移植所需源码。如下所示：

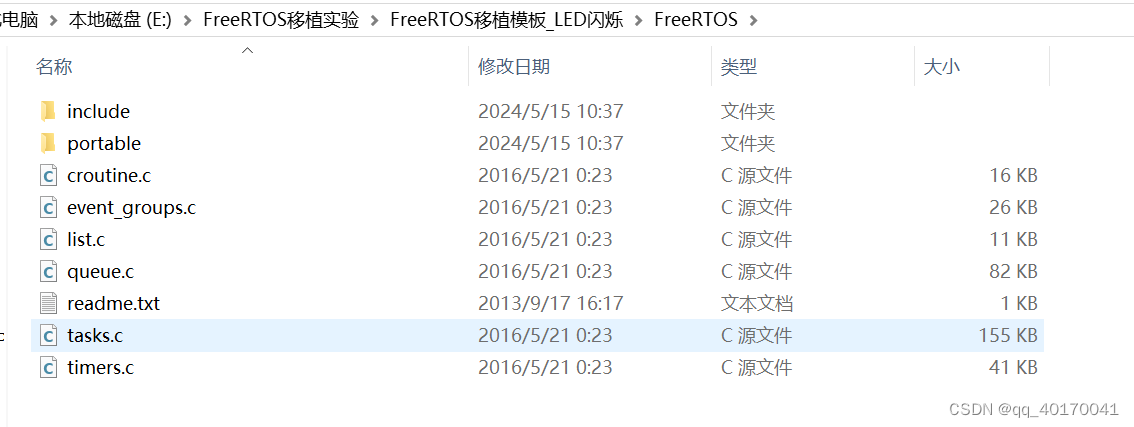

创建好 FreeRTOS 文件夹后，就可以将 FreeRTOS 源码添加到该文件中，前面我们已经讲解了 FreeRTOS 源码文件内容，可直接将源码“FreeRTOSv9.0.0\FreeRTOS\Source”内容全部拷贝到新建的“FreeRTOS”文件夹中，如下所示：

粘贴到工程文件夹下的FreeRTOS文件夹中

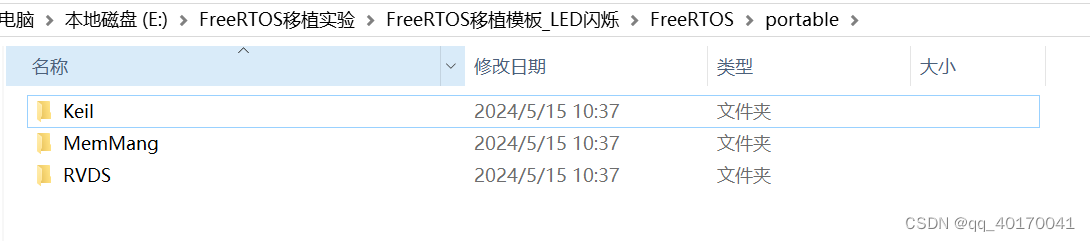

前面详细的讲解过 portable 文件夹，对于使用 KEIL 环境我们只需要留下keil、MemMang 和 RVDS 这三个文件夹，其他的都可以删除掉（如果使用其他编译环境，根据实际情况选择）。
如下所示：

3.2、向工程组添加文件

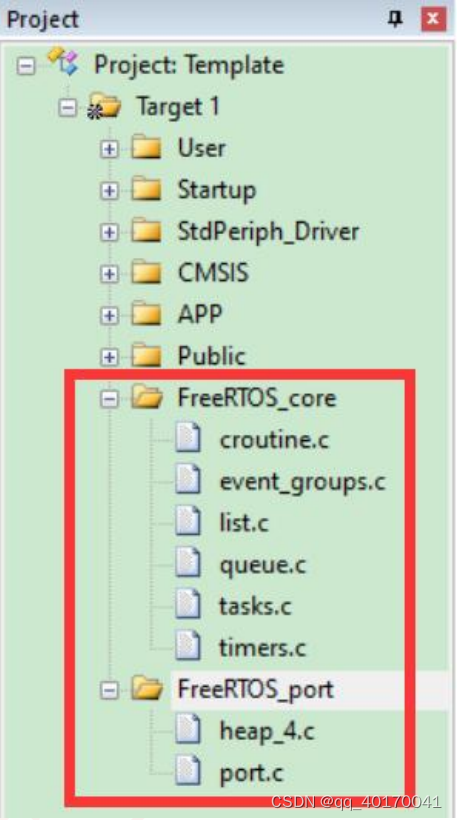

打开基础工程，新建分组 FreeRTOS_core 和 FreeRTOS_port，然后向这两个分组中添加FreeRTOS 源码文件。FreeRTOS_core 组所添加的文件位置在“\FreeRTOS移植模板_LED闪烁\FreeRTOS”下源文件，FreeRTOS_port 组所添加的文件位置在“\FreeRTOS移植模板_LED闪烁\FreeRTOS\portable\RVDS\ARM_CM3”和“\FreeRTOS移植模板_LED闪烁\FreeRTOS\portable\MemMang”下源文件。如下图所示：

分组 FreeRTOS_core 中的文件在什么地方就不说了，打开 FreeRTOS 源码一目了然。重点来说说 FreeRTOS_port 分组中的 port.c 和 heap_4.c 是怎么来的，port.c 是 RVDS 文件夹下的 ARM_CM3 中的文件，因为 STM32F103 是Cortex-M3 内核的，因此要选择 ARM_CM3 中的 port.c 文件。假如使用的是其它内核芯片，则选择对应内核文件夹内的 port.c 文件。heap_4.c 是 MemMang 文件夹中的，前面说了 MemMang 是跟内存管理相关的，里面有 5 个 c 文件：heap_1.c、heap_2.c、heap_3.c、heap_4.c 和 heap_5.c。这 5 个 c 文件是五种不同的内存管理方法。这 5 个文件都可以用来作为 FreeRTOS 的内存管理文件，只是它们的实现原理不同，各有利弊。这里我们选择heap_4.c，至于原因，后面会有一章节专门来讲解 FreeRTOS 的内存管理，到时候大家就知道原因了。这里就先选择 heap_4.c，毕竟本章的重点是 FreeRTOS 的移植。

3.3、添加头文件路径

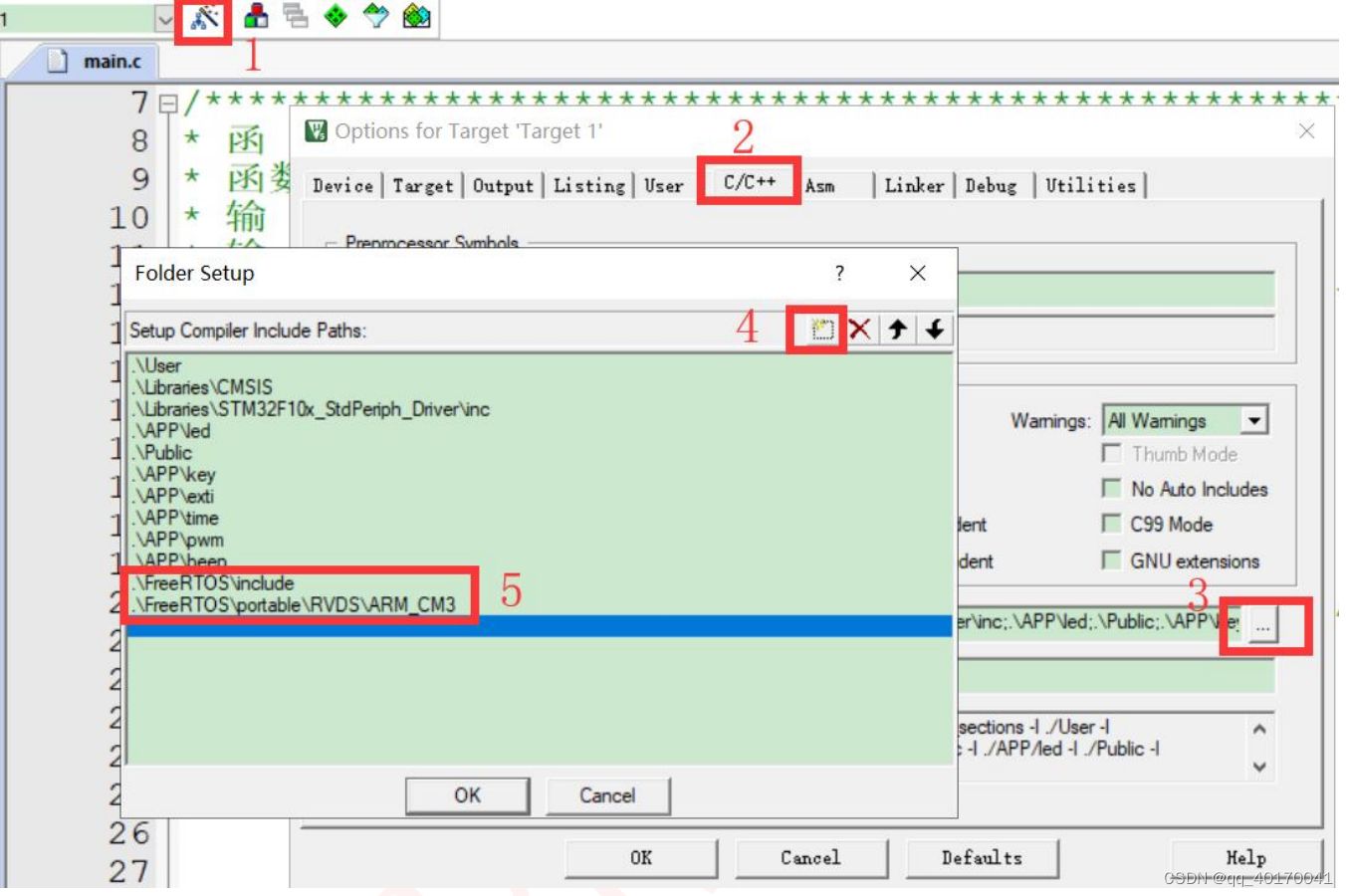

添加完 FreeRTOS 源码中的 C 文件以后还要添加 FreeRTOS 源码的头文件路径，头文件路径如下图所示：

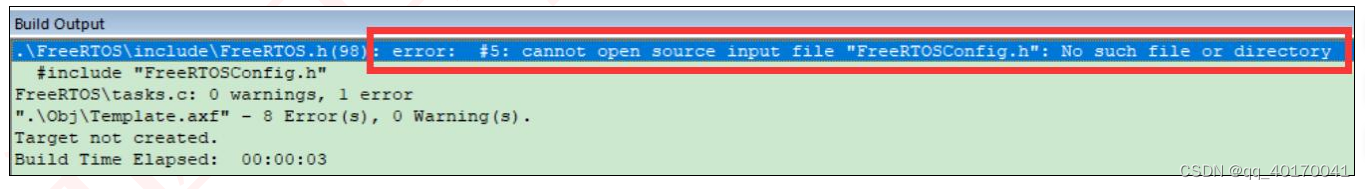

头文件路径添加完成以后编译一下，看看有没有什么错误，结果会发现提示打不开“FreeRTOSConfig.h”这个文件，如下图所示：

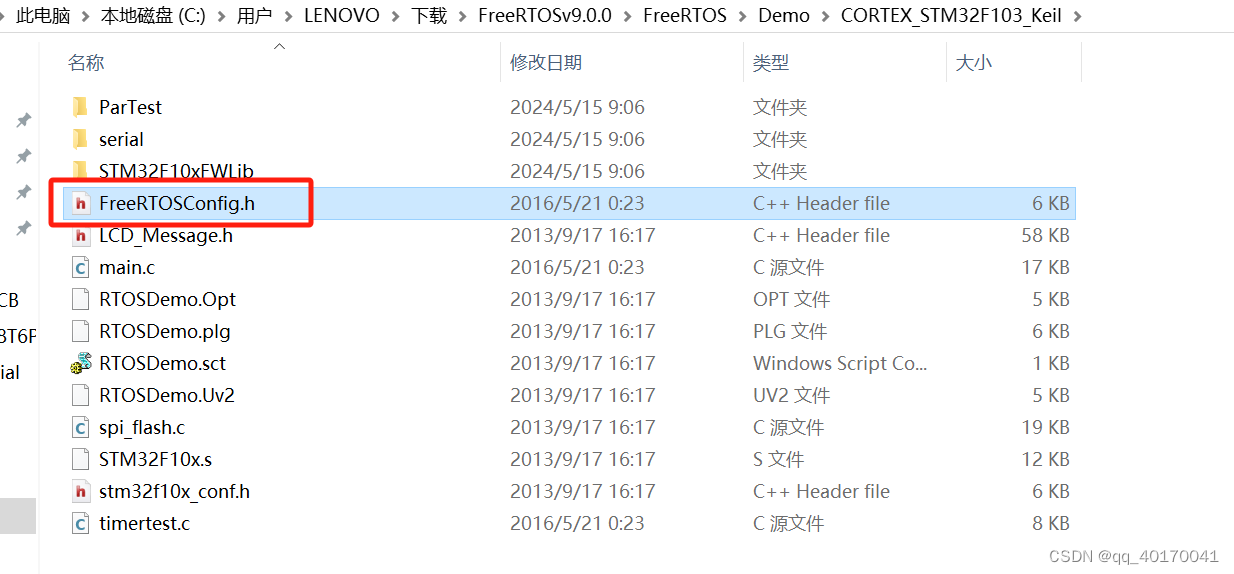

这是因为缺少 FreeRTOSConfig.h 文件，这个文件在哪里找呢？你可以自己创建，显然这不是一个明智的做法。我们可以找找 FreeRTOS 的官方移植工程中会不会有这个文件，打开前面下载好的 FreeRTOS 源码文件，里面有各种芯片移植好的 Demo，针对 STM32F103 的移植工程文件，文件夹是CORTEX_STM32F103_Keil，如果使用的是其它内核芯片，请打开对应的工程。打开以后如下图所示：

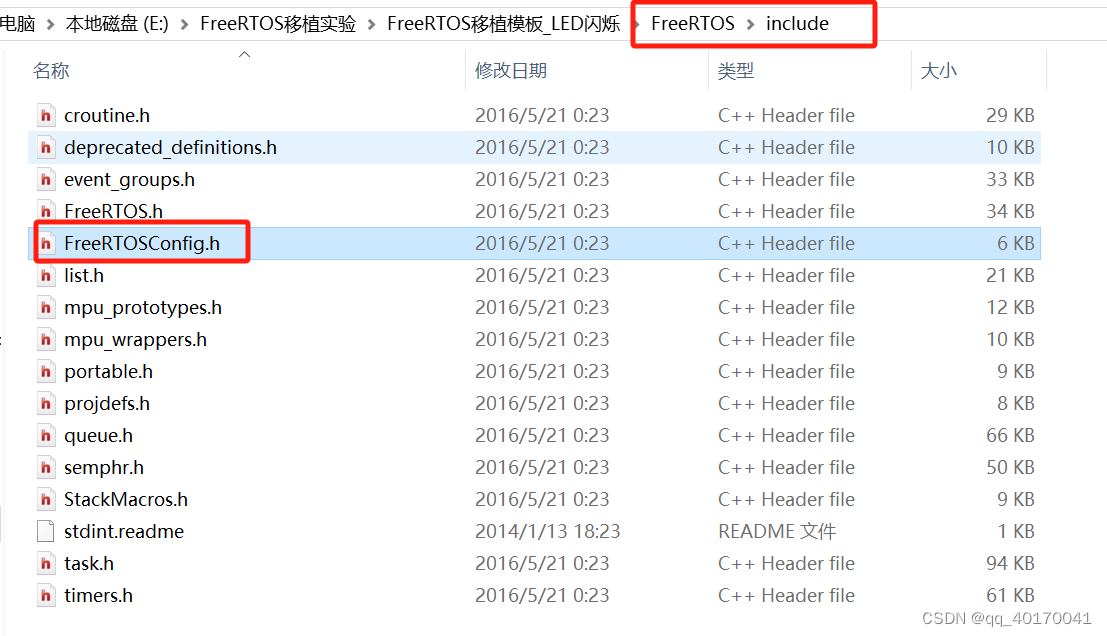

为了方便管理，我们将该文件复制一份存放到“FreeRTOS移植模板_LED闪烁\FreeRTOS\include”位置下，如下图所示：

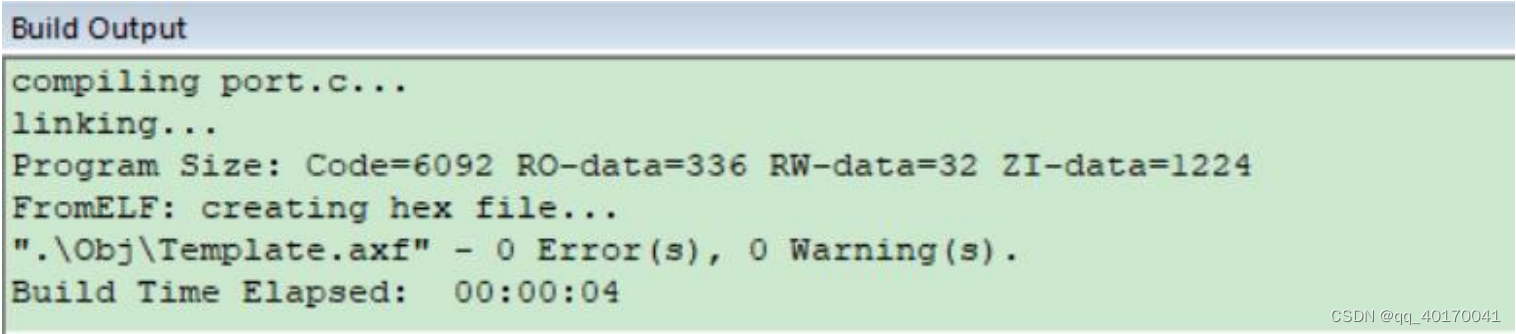

我们再编译一下工程，没有错误，如下图所示：

FreeRTOSConfig.h 是何方神圣？看名字就知道，他是 FreeRTOS 的配置文件，一般的操作系统都有裁剪、配置功能，而这些裁剪及配置都是通过一个文件来完成的，基本都是通过宏定义来完成对系统的配置和裁剪的。

3.4、修改 FreeRTOSConfig.h 文件

FreeRTOSConfig.h 是直接从 demo 文件夹下面拷贝过来的，该头文件对裁剪整个 FreeRTOS 所需的功能的宏均做了定义，有些宏定义被使能，有些宏定义被失能，一开始我们只需要配置最简单的功能即可。要想随心所欲的配置FreeRTOS 的功能，我们必须对这些宏定义的功能有所掌握，下面我们先简单的介绍下这些宏定义的含义，然后再对这些宏定义进行修改。
这里看你用的芯片属于哪一款，我这个是一直到c8t6和zet6上面的，但是由于c8t6的rom和ram非常小，所以一定要将堆的空间设置相对小一些，否则会报错

//系统所有总的堆大小
//#define configTOTAL_HEAP_SIZE					((size_t)(36*1024))    //zet6最大的堆空间分配内存大小
#define configTOTAL_HEAP_SIZE					((size_t)(15*1024))     //C8T6最大的堆空间分配内存大小，必须设置，否则在编译系统时显示空间不足的错误

FreeRTOSConfig.h

/*
    FreeRTOS V9.0.0 - Copyright (C) 2016 Real Time Engineers Ltd.
    All rights reserved

    VISIT http://www.FreeRTOS.org TO ENSURE YOU ARE USING THE LATEST VERSION.

    This file is part of the FreeRTOS distribution.

    FreeRTOS is free software; you can redistribute it and/or modify it under
    the terms of the GNU General Public License (version 2) as published by the
    Free Software Foundation >>>> AND MODIFIED BY <<<< the FreeRTOS exception.

    ***************************************************************************
    >>!   NOTE: The modification to the GPL is included to allow you to     !<<
    >>!   distribute a combined work that includes FreeRTOS without being   !<<
    >>!   obliged to provide the source code for proprietary components     !<<
    >>!   outside of the FreeRTOS kernel.                                   !<<
    ***************************************************************************

    FreeRTOS is distributed in the hope that it will be useful, but WITHOUT ANY
    WARRANTY; without even the implied warranty of MERCHANTABILITY or FITNESS
    FOR A PARTICULAR PURPOSE.  Full license text is available on the following
    link: http://www.freertos.org/a00114.html

    ***************************************************************************
     *                                                                       *
     *    FreeRTOS provides completely free yet professionally developed,    *
     *    robust, strictly quality controlled, supported, and cross          *
     *    platform software that is more than just the market leader, it     *
     *    is the industry's de facto standard.                               *
     *                                                                       *
     *    Help yourself get started quickly while simultaneously helping     *
     *    to support the FreeRTOS project by purchasing a FreeRTOS           *
     *    tutorial book, reference manual, or both:                          *
     *    http://www.FreeRTOS.org/Documentation                              *
     *                                                                       *
    ***************************************************************************

    http://www.FreeRTOS.org/FAQHelp.html - Having a problem?  Start by reading
    the FAQ page "My application does not run, what could be wrong?".  Have you
    defined configASSERT()?

    http://www.FreeRTOS.org/support - In return for receiving this top quality
    embedded software for free we request you assist our global community by
    participating in the support forum.

    http://www.FreeRTOS.org/training - Investing in training allows your team to
    be as productive as possible as early as possible.  Now you can receive
    FreeRTOS training directly from Richard Barry, CEO of Real Time Engineers
    Ltd, and the world's leading authority on the world's leading RTOS.

    http://www.FreeRTOS.org/plus - A selection of FreeRTOS ecosystem products,
    including FreeRTOS+Trace - an indispensable productivity tool, a DOS
    compatible FAT file system, and our tiny thread aware UDP/IP stack.

    http://www.FreeRTOS.org/labs - Where new FreeRTOS products go to incubate.
    Come and try FreeRTOS+TCP, our new open source TCP/IP stack for FreeRTOS.

    http://www.OpenRTOS.com - Real Time Engineers ltd. license FreeRTOS to High
    Integrity Systems ltd. to sell under the OpenRTOS brand.  Low cost OpenRTOS
    licenses offer ticketed support, indemnification and commercial middleware.

    http://www.SafeRTOS.com - High Integrity Systems also provide a safety
    engineered and independently SIL3 certified version for use in safety and
    mission critical applications that require provable dependability.

*/


#ifndef FREERTOS_CONFIG_H
#define FREERTOS_CONFIG_H

#include "system.h"
#include "Serial.h"


//针对不同的编译器调用不同的stdint.h文件
#if defined(__ICCARM__) || defined(__CC_ARM) || defined(__GNUC__)
    #include <stdint.h>
    extern uint32_t SystemCoreClock;
#endif

//断言
#define vAssertCalled(char,int) Serial_Printf("Error:%s,%d\r\n",char,int);   //Serial_Printf是自己实现的串口打印函数
#define configASSERT(x) if((x)==0) vAssertCalled(__FILE__,__LINE__)

/************************************************************************
 *               FreeRTOS基础配置配置选项
 *********************************************************************/
/* 置1：RTOS使用抢占式调度器；置0：RTOS使用协作式调度器（时间片）
 *
 * 注：在多任务管理机制上，操作系统可以分为抢占式和协作式两种。
 * 协作式操作系统是任务主动释放CPU后，切换到下一个任务。
 * 任务切换的时机完全取决于正在运行的任务。
 */
#define configUSE_PREEMPTION					  1

//1使能时间片调度(默认式使能的)
#define configUSE_TIME_SLICING					1

/* 某些运行FreeRTOS的硬件有两种方法选择下一个要执行的任务：
 * 通用方法和特定于硬件的方法（以下简称“特殊方法”）。
 *
 * 通用方法：
 *      1.configUSE_PORT_OPTIMISED_TASK_SELECTION 为 0 或者硬件不支持这种特殊方法。
 *      2.可以用于所有FreeRTOS支持的硬件
 *      3.完全用C实现，效率略低于特殊方法。
 *      4.不强制要求限制最大可用优先级数目
 * 特殊方法：
 *      1.必须将configUSE_PORT_OPTIMISED_TASK_SELECTION设置为1。
 *      2.依赖一个或多个特定架构的汇编指令（一般是类似计算前导零[CLZ]指令）。
 *      3.比通用方法更高效
 *      4.一般强制限定最大可用优先级数目为32
 * 一般是硬件计算前导零指令，如果所使用的，MCU没有这些硬件指令的话此宏应该设置为0！
 */
#define configUSE_PORT_OPTIMISED_TASK_SELECTION	        1

/* 置1：使能低功耗tickless模式；置0：保持系统节拍（tick）中断一直运行
 * 假设开启低功耗的话可能会导致下载出现问题，因为程序在睡眠中,可用以下办法解决
 *
 * 下载方法：
 *      1.将开发版正常连接好
 *      2.按住复位按键，点击下载瞬间松开复位按键
 *
 *      1.通过跳线帽将 BOOT 0 接高电平(3.3V)
 *      2.重新上电，下载
 *
 * 			1.使用FlyMcu擦除一下芯片，然后进行下载
 *			STMISP -> 清除芯片(z)
 */
#define configUSE_TICKLESS_IDLE		0

/*
 * 写入实际的CPU内核时钟频率，也就是CPU指令执行频率，通常称为Fclk
 * Fclk为供给CPU内核的时钟信号，我们所说的cpu主频为 XX MHz，
 * 就是指的这个时钟信号，相应的，1/Fclk即为cpu时钟周期；
 */
#define configCPU_CLOCK_HZ						  (SystemCoreClock)

//RTOS系统节拍中断的频率。即一秒中断的次数，每次中断RTOS都会进行任务调度
#define configTICK_RATE_HZ						  (( TickType_t )1000)

//可使用的最大优先级
#define configMAX_PRIORITIES					  (32)

//空闲任务使用的堆栈大小
#define configMINIMAL_STACK_SIZE				((unsigned short)128)

//任务名字字符串长度
#define configMAX_TASK_NAME_LEN					(16)

//系统节拍计数器变量数据类型，1表示为16位无符号整形，0表示为32位无符号整形
#define configUSE_16_BIT_TICKS					0

//空闲任务放弃CPU使用权给其他同优先级的用户任务
#define configIDLE_SHOULD_YIELD					1

//启用队列
#define configUSE_QUEUE_SETS					  0

//开启任务通知功能，默认开启
#define configUSE_TASK_NOTIFICATIONS    1

//使用互斥信号量
#define configUSE_MUTEXES						    0

//使用递归互斥信号量
#define configUSE_RECURSIVE_MUTEXES			0

//为1时使用计数信号量
#define configUSE_COUNTING_SEMAPHORES		0

/* 设置可以注册的信号量和消息队列个数 */
#define configQUEUE_REGISTRY_SIZE				10

#define configUSE_APPLICATION_TASK_TAG		  0


/*****************************************************************
              FreeRTOS与内存申请有关配置选项
*****************************************************************/
//支持动态内存申请
#define configSUPPORT_DYNAMIC_ALLOCATION        1
//支持静态内存
#define configSUPPORT_STATIC_ALLOCATION					0
//系统所有总的堆大小
//#define configTOTAL_HEAP_SIZE					((size_t)(36*1024))    //zet6最大的堆空间分配内存大小
#define configTOTAL_HEAP_SIZE					((size_t)(15*1024))     //C8T6最大的堆空间分配内存大小，必须设置，否则在编译系统时显示空间不足的错误


/***************************************************************
             FreeRTOS与钩子函数有关的配置选项
**************************************************************/
/* 置1：使用空闲钩子（Idle Hook类似于回调函数）；置0：忽略空闲钩子
 *
 * 空闲任务钩子是一个函数，这个函数由用户来实现，
 * FreeRTOS规定了函数的名字和参数：void vApplicationIdleHook(void )，
 * 这个函数在每个空闲任务周期都会被调用
 * 对于已经删除的RTOS任务，空闲任务可以释放分配给它们的堆栈内存。
 * 因此必须保证空闲任务可以被CPU执行
 * 使用空闲钩子函数设置CPU进入省电模式是很常见的
 * 不可以调用会引起空闲任务阻塞的API函数
 */
#define configUSE_IDLE_HOOK						0

/* 置1：使用时间片钩子（Tick Hook）；置0：忽略时间片钩子
 *
 *
 * 时间片钩子是一个函数，这个函数由用户来实现，
 * FreeRTOS规定了函数的名字和参数：void vApplicationTickHook(void )
 * 时间片中断可以周期性的调用
 * 函数必须非常短小，不能大量使用堆栈，
 * 不能调用以”FromISR" 或 "FROM_ISR”结尾的API函数
 */
 /*xTaskIncrementTick函数是在xPortSysTickHandler中断函数中被调用的。因此，vApplicationTickHook()函数执行的时间必须很短才行*/
#define configUSE_TICK_HOOK						0

//使用内存申请失败钩子函数
#define configUSE_MALLOC_FAILED_HOOK			0

/*
 * 大于0时启用堆栈溢出检测功能，如果使用此功能
 * 用户必须提供一个栈溢出钩子函数，如果使用的话
 * 此值可以为1或者2，因为有两种栈溢出检测方法
 */
#define configCHECK_FOR_STACK_OVERFLOW			0


/********************************************************************
          FreeRTOS与运行时间和任务状态收集有关的配置选项
**********************************************************************/
//启用运行时间统计功能
#define configGENERATE_RUN_TIME_STATS	        0
//启用可视化跟踪调试
#define configUSE_TRACE_FACILITY				      0
/* 与宏configUSE_TRACE_FACILITY同时为1时会编译下面3个函数
 * prvWriteNameToBuffer()
 * vTaskList(),
 * vTaskGetRunTimeStats()
*/
#define configUSE_STATS_FORMATTING_FUNCTIONS	1


/********************************************************************
                FreeRTOS与协程有关的配置选项
*********************************************************************/
//启用协程，启用协程以后必须添加文件croutine.c
#define configUSE_CO_ROUTINES 			          0
//协程的有效优先级数目
#define configMAX_CO_ROUTINE_PRIORITIES       ( 2 )


/***********************************************************************
                FreeRTOS与软件定时器有关的配置选项
**********************************************************************/
 //启用软件定时器
#define configUSE_TIMERS				            0
//软件定时器优先级
#define configTIMER_TASK_PRIORITY		        (configMAX_PRIORITIES-1)
//软件定时器队列长度
#define configTIMER_QUEUE_LENGTH		        10
//软件定时器任务堆栈大小
#define configTIMER_TASK_STACK_DEPTH	      (configMINIMAL_STACK_SIZE*2)

/************************************************************
            FreeRTOS可选函数配置选项
************************************************************/
#define INCLUDE_xTaskGetSchedulerState       1
#define INCLUDE_vTaskPrioritySet		         1
#define INCLUDE_uxTaskPriorityGet		         1
#define INCLUDE_vTaskDelete				           1
#define INCLUDE_vTaskCleanUpResources	       1
#define INCLUDE_vTaskSuspend			           1
#define INCLUDE_vTaskDelayUntil			         1
#define INCLUDE_vTaskDelay				           1
#define INCLUDE_eTaskGetState			           1
#define INCLUDE_xTimerPendFunctionCall	     0
//#define INCLUDE_xTaskGetCurrentTaskHandle       1
//#define INCLUDE_uxTaskGetStackHighWaterMark     0
//#define INCLUDE_xTaskGetIdleTaskHandle          0


/******************************************************************
            FreeRTOS与中断有关的配置选项
******************************************************************/
#ifdef __NVIC_PRIO_BITS
	#define configPRIO_BITS       		__NVIC_PRIO_BITS
#else
	#define configPRIO_BITS       		4
#endif
//中断最低优先级
#define configLIBRARY_LOWEST_INTERRUPT_PRIORITY			15

//系统可管理的最高中断优先级
#define configLIBRARY_MAX_SYSCALL_INTERRUPT_PRIORITY	5

#define configKERNEL_INTERRUPT_PRIORITY 		( configLIBRARY_LOWEST_INTERRUPT_PRIORITY << (8 - configPRIO_BITS) )	/* 240 */

#define configMAX_SYSCALL_INTERRUPT_PRIORITY 	( configLIBRARY_MAX_SYSCALL_INTERRUPT_PRIORITY << (8 - configPRIO_BITS) )


/****************************************************************
            FreeRTOS与中断服务函数有关的配置选项
****************************************************************/
#define xPortPendSVHandler 	PendSV_Handler
#define vPortSVCHandler 	SVC_Handler


/* 以下为使用Percepio Tracealyzer需要的东西，不需要时将 configUSE_TRACE_FACILITY 定义为 0 */
#if ( configUSE_TRACE_FACILITY == 1 )
#include "trcRecorder.h"
#define INCLUDE_xTaskGetCurrentTaskHandle               1   // 启用一个可选函数（该函数被 Trace源码使用，默认该值为0 表示不用）
#endif


#endif /* FREERTOS_CONFIG_H */

3.5、修改 stm32f10x_it.c 文件

SysTick 中断服务函数是一个非常重要的函数，FreeRTOS 所有跟时间相关的事情都在里面处理，SysTick 就是 FreeRTOS 的一个心跳时钟，驱动着 FreeRTOS的运行，就像人的心跳一样，假如没有心跳，我们就相当于“死了”，同样的，FreeRTOS 没有了心跳，那么它就会卡死在某个地方，不能进行任务调度，不能运行任何的东西，因此我们需要实现一个 FreeRTOS 的心跳时钟，FreeRTOS 帮
我们实现了 SysTick 的启动的配置：在 port.c 文件中已经实现vPortSetupTimerInterrupt()函数，并且 FreeRTOS 通用的 SysTick 中断服务函数也实现了：在 port.c 文件中已经实现 xPortSysTickHandler()函数，所以移植的时候只需要我们在 stm32f10x_it.c 文件中实现我们对应（STM32）平台上的 SysTick_Handler()函数即可。FreeRTOS 为开发者考虑得特别多，PendSV_Handler()与 SVC_Handler()这两个很重要的函数都帮我们实现了，在 port.c 文件中已经实现xPortPendSVHandler()与 vPortSVCHandler()函数，防止我们自己实现不了，那么在 stm32f10x_it.c 中就需要我们注释掉 PendSV_Handler()与SVC_Handler()这两个函数了，具体修改代码如下：
1、添加头文件

#include "FreeRTOS.h" //FreeRTOS 使用
#include "task.h"

2、注释掉PendSV_Handler和SVC_Handler
3、修改SysTick_Handler部分

extern void xPortSysTickHandler(void);
/**
* @brief This function handles SysTick Handler.
* @param None
* @retval None
*/
void SysTick_Handler(void)
{
	if(xTaskGetSchedulerState()!=taskSCHEDULER_NOT_STARTED)//系统已经运行
	{
		xPortSysTickHandler();
	}
}

stm32f10x_it.c

/**
  ******************************************************************************
  * @file    Project/STM32F10x_StdPeriph_Template/stm32f10x_it.c
  * @author  MCD Application Team
  * @version V3.5.0
  * @date    08-April-2011
  * @brief   Main Interrupt Service Routines.
  *          This file provides template for all exceptions handler and
  *          peripherals interrupt service routine.
  ******************************************************************************
  * @attention
  *
  * THE PRESENT FIRMWARE WHICH IS FOR GUIDANCE ONLY AIMS AT PROVIDING CUSTOMERS
  * WITH CODING INFORMATION REGARDING THEIR PRODUCTS IN ORDER FOR THEM TO SAVE
  * TIME. AS A RESULT, STMICROELECTRONICS SHALL NOT BE HELD LIABLE FOR ANY
  * DIRECT, INDIRECT OR CONSEQUENTIAL DAMAGES WITH RESPECT TO ANY CLAIMS ARISING
  * FROM THE CONTENT OF SUCH FIRMWARE AND/OR THE USE MADE BY CUSTOMERS OF THE
  * CODING INFORMATION CONTAINED HEREIN IN CONNECTION WITH THEIR PRODUCTS.
  *
  * <h2><center>&copy; COPYRIGHT 2011 STMicroelectronics</center></h2>
  ******************************************************************************
  */

/* Includes ------------------------------------------------------------------*/
#include "stm32f10x_it.h"
#include "FreeRTOS.h"		//FreeRTOS使用
#include "task.h"
/** @addtogroup STM32F10x_StdPeriph_Template
  * @{
  */

/* Private typedef -----------------------------------------------------------*/
/* Private define ------------------------------------------------------------*/
/* Private macro -------------------------------------------------------------*/
/* Private variables ---------------------------------------------------------*/
/* Private function prototypes -----------------------------------------------*/
/* Private functions ---------------------------------------------------------*/

/******************************************************************************/
/*            Cortex-M3 Processor Exceptions Handlers                         */
/******************************************************************************/

/**
  * @brief  This function handles NMI exception.
  * @param  None
  * @retval None
  */
void NMI_Handler(void)
{
}

/**
  * @brief  This function handles Hard Fault exception.
  * @param  None
  * @retval None
  */
void HardFault_Handler(void)
{
  /* Go to infinite loop when Hard Fault exception occurs */
  while (1)
  {
  }
}

/**
  * @brief  This function handles Memory Manage exception.
  * @param  None
  * @retval None
  */
void MemManage_Handler(void)
{
  /* Go to infinite loop when Memory Manage exception occurs */
  while (1)
  {
  }
}

/**
  * @brief  This function handles Bus Fault exception.
  * @param  None
  * @retval None
  */
void BusFault_Handler(void)
{
  /* Go to infinite loop when Bus Fault exception occurs */
  while (1)
  {
  }
}

/**
  * @brief  This function handles Usage Fault exception.
  * @param  None
  * @retval None
  */
void UsageFault_Handler(void)
{
  /* Go to infinite loop when Usage Fault exception occurs */
  while (1)
  {
  }
}

/**
  * @brief  This function handles SVCall exception.
  * @param  None
  * @retval None
  */
//void SVC_Handler(void)
//{
//}

/**
  * @brief  This function handles Debug Monitor exception.
  * @param  None
  * @retval None
  */
void DebugMon_Handler(void)
{
}

/**
  * @brief  This function handles PendSVC exception.
  * @param  None
  * @retval None
  */
//void PendSV_Handler(void)
//{
//}
extern void xPortSysTickHandler(void);
/**
  * @brief  This function handles SysTick Handler.
  * @param  None
  * @retval None
  */
void SysTick_Handler(void)   //其实这里就是滴答定时器中断
{
	if(xTaskGetSchedulerState()!=taskSCHEDULER_NOT_STARTED)//系统已经运行
    {
        xPortSysTickHandler();	   //在时钟的节拍下，FreeRTOS不断进入中断进行切换任务
    }
}

/******************************************************************************/
/*                 STM32F10x Peripherals Interrupt Handlers                   */
/*  Add here the Interrupt Handler for the used peripheral(s) (PPP), for the  */
/*  available peripheral interrupt handler's name please refer to the startup */
/*  file (startup_stm32f10x_xx.s).                                            */
/******************************************************************************/

/**
  * @brief  This function handles PPP interrupt request.
  * @param  None
  * @retval None
  */
/*void PPP_IRQHandler(void)
{
}*/

/**
  * @}
  */


/******************* (C) COPYRIGHT 2011 STMicroelectronics *****END OF FILE****/

3.6、修改 Delay.c 和 Delay.h 文件，设置系统时钟频率，开启SYSTICK和开启SYSTICK中断

首先在 Delay.c 文件开头添加 FreeRTOS 头文件，如下：
Delay.c

#include "FreeRTOS.h" //FreeRTOS 使用
#include "task.h"
#include "stm32f10x.h"

static u8  fac_us=0;							//us延时倍乘数
static u16 fac_ms=0;							//ms延时倍乘数

//初始化延迟函数
//SYSTICK的时钟固定为AHB时钟，基础例程里面SYSTICK时钟频率为AHB/8
//SYSCLK:系统时钟频率
void SysTick_Init(u8 SYSCLK)
{
	u32 reload;
	SysTick_CLKSourceConfig(SysTick_CLKSource_HCLK);//选择外部时钟  HCLK
	fac_us=SystemCoreClock/1000000;				//不论是否使用OS,fac_us都需要使用
	reload=SystemCoreClock/1000000;				//每秒钟的计数次数 单位为M
	reload*=1000000/configTICK_RATE_HZ;			//根据configTICK_RATE_HZ设定溢出时间
												//reload为24位寄存器,最大值:16777216,在72M下,约合0.233s左右
	fac_ms=1000/configTICK_RATE_HZ;				//代表OS可以延时的最少单位

	SysTick->CTRL|=SysTick_CTRL_TICKINT_Msk;   	//开启SYSTICK中断
	SysTick->LOAD=reload; 						//每1/configTICK_RATE_HZ秒中断一次
	SysTick->CTRL|=SysTick_CTRL_ENABLE_Msk;   	//开启SYSTICK
}


//延时nus
//nus:要延时的us数.
//nus:0~204522252(最大值即2^32/fac_us@fac_us=168)
void Delay_us(u32 nus)
{
	u32 ticks;
	u32 told,tnow,tcnt=0;
	u32 reload=SysTick->LOAD;				//LOAD的值
	ticks=nus*fac_us; 						//需要的节拍数
	told=SysTick->VAL;        				//刚进入时的计数器值
	while(1)
	{
		tnow=SysTick->VAL;
		if(tnow!=told)
		{
			if(tnow<told)tcnt+=told-tnow;	//这里注意一下SYSTICK是一个递减的计数器就可以了.
			else tcnt+=reload-tnow+told;
			told=tnow;
			if(tcnt>=ticks)break;			//时间超过/等于要延迟的时间,则退出.
		}
	};
}
//延时nms
//nms:要延时的ms数
//nms:0~65535
void Delay_ms(u32 nms)
{
	if(xTaskGetSchedulerState()!=taskSCHEDULER_NOT_STARTED)//系统已经运行
	{
		if(nms>=fac_ms)						//延时的时间大于OS的最少时间周期
		{
   			vTaskDelay(nms/fac_ms);	 		//FreeRTOS延时
		}
		nms%=fac_ms;						//OS已经无法提供这么小的延时了,采用普通方式延时
	}
	delay_us((u32)(nms*1000));				//普通方式延时
}

//延时nms,不会引起任务调度
//nms:要延时的ms数
void Delay_xms(u32 nms)
{
	u32 i;
	for(i=0;i<nms;i++) delay_us(1000);
}

/**
  * @brief  秒级延时
  * @param  xs 延时时长，范围：0~4294967295
  * @retval 无
  */
void Delay_s(u32 xs)
{
	while(xs--)
	{
		Delay_ms(1000);
	}
}

Delay.h

#ifndef __DELAY_H
#define __DELAY_H

void Delay_us(u32 us);
void Delay_ms(u32 ms);
void Delay_xms(u32 nms);
void Delay_s(u32 s);

#endif

main.c
创建了三个任务：
一、PC13->LED灯闪烁
二、UART1打印消息
三、SCL->PB8 SDA->PB9 OLED显示

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "FreeRTOS.h"
#include "task.h"
#include "LED.h"
#include "Serial.h"
#include "OLED.h"

//任务优先级
#define START_TASK_PRIO		1
//任务堆栈大小,字，128*4 = 512字节
#define START_STK_SIZE 		128
//任务句柄
TaskHandle_t StartTask_Handler;
//任务函数
void start_task(void *pvParameters);

//任务优先级
#define LED1_TASK_PRIO		2
//任务堆栈大小
#define LED1_STK_SIZE 		50
//任务句柄
TaskHandle_t LED1Task_Handler;
//任务函数
void led1_task(void *pvParameters);
void vUart1Task( void *pvParameters );
void vOLEDTask( void *pvParameters );

int main(void)
{
	//初始化滴答时钟，FreeRTOS使用
	SysTick_Init(72);
	//FreeRTOS中有15个中断优先级，也就是4位，抢占式优先级就占据了这4位
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);//设置系统中断优先级分组4
	LED_Init();
	Serial_Init();
	OLED_Init();

    /*
	//创建开始任务，动态分配内存的函数
    xTaskCreate((TaskFunction_t )start_task,            //任务函数
                (const char*    )"start_task",          //任务名称
                (uint16_t       )START_STK_SIZE,        //任务堆栈大小
                (void*          )NULL,                  //传递给任务函数的参数
                (UBaseType_t    )START_TASK_PRIO,       //任务优先级
                (TaskHandle_t*  )&StartTask_Handler);   //任务句柄
    */
   //创建LED1任务
    xTaskCreate((TaskFunction_t )led1_task,
                (const char*    )"led1_task",
                (uint16_t       )LED1_STK_SIZE,
                (void*          )NULL,
                (UBaseType_t    )LED1_TASK_PRIO,
                (TaskHandle_t*  )&LED1Task_Handler);

    xTaskCreate(vUart1Task, "vUart1Task", 1000, NULL, 1, NULL);
		xTaskCreate(vOLEDTask, "vOLEDTask", 1000, NULL, 1, NULL);


    vTaskStartScheduler();          //开启任务调度
}

//开始任务任务函数
void start_task(void *pvParameters)
{
    taskENTER_CRITICAL();           //进入临界区

    //创建LED1任务
    xTaskCreate((TaskFunction_t )led1_task,
                (const char*    )"led1_task",
                (uint16_t       )LED1_STK_SIZE,
                (void*          )NULL,
                (UBaseType_t    )LED1_TASK_PRIO,
                (TaskHandle_t*  )&LED1Task_Handler);

    vTaskDelete(StartTask_Handler); //删除开始任务
    taskEXIT_CRITICAL();            //退出临界区
}

//LED1任务函数
void led1_task(void *pvParameters)
{
    while(1)
    {
        LED1_ON();
        vTaskDelay(200);  //延时200ms
        LED1_OFF();
        vTaskDelay(800);
    }
}

void vUart1Task( void *pvParameters )
{
	int iiii = 0;
    for( ;; )
    {
				Serial_Printf("serial:%d\r\n",iiii);
        vTaskDelay(1000);  //延时1s
				iiii++;
    }
}

void vOLEDTask( void *pvParameters )
{
	int iiii = 0;
  for( ;; )
	{
		OLED_ShowString(1, 1, "Count:");	//1行1列显示字符串Count:
		OLED_ShowNum(1, 7, iiii, 5);		//OLED不断刷新显示CountSensor_Get的返回值
		iiii++;
		vTaskDelay(1000);  //延时1s
	}
}
