AXI4-lite总线协议总共包括21条信号线。每个通道都有其自己的双向握手机制信号线xxVALID和xxREADY，关于双向握手机制，可以参见上一篇博客AXI FULL协议学习与仿真。下面是信号线的详细描述。

全局信号

ACLK：全局时钟信号，在上升沿时对信号采样。所有的输入信号都通过上升沿采集，所有的输出信号都在上升沿时变化。
ARESETn：全局复位信号，低电平有效。在复位期间，所有的xxVALID信号必须复位为低电平。其他的信号可以是任意值。

写地址通道信号

主机(master)控制的信号

AWVALID
AWADDR 地址信号线，传输地址信息。
AWPROT 访问权限信号线，xilinx建议赋值为3’b000.xilinx IP 一般忽略此信号。

从机(slave)控制的信号

AWREADY

写数据通道信号

主机(master)控制的信号

WVALID
WDATA 数据信号线，传输数据信息。
WSTRB 数据总线有效字节控制。比如32位的总线，WSTRB等于4’b0010,那么代表WDATA[15:8]中的数据有效。其他无效。如果要求WDATA[31:0]32位全有效，那么WSTRB就应该等于4’b1111.

从机(slave)控制的信号

WREADY

写应答通道信号

主机(master)控制的信号

BREADY

从机(slave)控制的信号

BVALID
BRESP 应答类型。AXI4-lite不支持EXOKAY类型的响应。
OKEY 0 正常访问成功
SLVERR 2 从机错误
DECERR 3 解码错误，比如没有从机的地址。

读地址通道信号

主机(master)控制的信号

ARVALID
ARADDR 地址信号线，传输地址信息。
ARPROT 访问权限信号线，xilinx建议赋值为3’b000.xilinx IP 一般忽略此信号。

从机(slave)控制的信号

ARREADY

读数据通道信号

主机(master)控制的信号

RREADY

从机(slave)控制的信号

RVALID
RDATA 数据信号线，传输数据信息。
RRESP 同写应答信号BRESP。

代码实现

从机：

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2021/03/08 22:32:21
// Design Name:
// Module Name: axi_lite_slave
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module axi_lite_slave(   //AXI Lite从机
//全局信号
input logic ACLK,
input logic ARESETn,
//写地址通道
input logic AWVALID,
input logic [31:0]AWADDR,
input logic [2:0]AWPROT,
output logic AWREADY,
//写数据通道
input logic WVALID,
input logic [31:0] WDATA,
input logic [3:0] WSTRB,
output logic WREADY,
//写响应通道
input logic BREADY,
output logic BVALID,
output logic [1:0] BRESP,
//读地址通道
input logic ARVALID,
input logic [31:0] ARADDR,
input logic [2:0] ARPROT,
output logic ARREADY,
//读数据通道
input logic RREADY,
output logic RVALID,
output logic [31:0] RDATA,
output logic [1:0] RRESP,
//其他
output logic busy                      //主机往从机写数据时，busy为高，知道数据被写入寄存器
    );

parameter N=4;                         //四个寄存器

logic [31:0] DataReg [0:N-1];

logic [31:0]rd_addr;
logic [31:0]wr_addr;
logic [31:0]rd_data;
logic [31:0]wr_data;
logic wr_en;
//wr_en
always_ff@(posedge ACLK,negedge ARESETn)
if(!ARESETn)
    wr_en<=0;
else if(WVALID&&WREADY)
    wr_en<=1;                            //此时写数据地址和写数据均被暂存，可以进行写入
else
    wr_en<=0;
//busy
always_ff@(posedge ACLK,negedge ARESETn)
if(!ARESETn)
    busy<=0;
else if(AWVALID)
    busy<=1;
else if(wr_en)
    busy<=0;
//响应来自主机的写请求
//写地址通道
//AWREADY
always_ff@(posedge ACLK,negedge ARESETn)
if(!ARESETn)
    AWREADY<=0;
else if(AWVALID&&~AWREADY)                        //写地址通道有有效数据，拉高AWREADY以接收
    AWREADY<=1;
else if(AWVALID&&AWREADY)                         //写地址通道数据传输结束
    AWREADY<=0;
//wr_addr
always_ff@(posedge ACLK,negedge ARESETn)
if(!ARESETn)
    wr_addr<=0;
else if(AWVALID&&AWREADY)
    wr_addr<=AWADDR;
//写数据通道
//wr_data
always_ff@(posedge ACLK,negedge ARESETn)
if(!ARESETn)
    wr_data<=0;
else if(WVALID&&WREADY)
    wr_data<=WDATA;
//WREADY
always_ff@(posedge ACLK,negedge ARESETn)
if(!ARESETn)
    WREADY<=0;
else if(WVALID&&~WREADY)
    WREADY<=1;
else if(WVALID&&WREADY)
    WREADY<=0;
//将数据写入寄存器
always_ff@(posedge ACLK)
if(wr_en)
    DataReg[wr_addr]<=wr_data;
//写响应通道
//BVALID
always_ff@(posedge ACLK,negedge ARESETn)
if(!ARESETn)
    BVALID<=0;
else if(WVALID&&WREADY)
    BVALID<=1;
else if(BVALID&&BREADY&&BRESP==2'b00)
    BVALID<=0;
//BRESP
always_comb
begin
    BRESP=2'b00;                      //OKEY
end
//响应来自主机的读请求
//读地址通道
//ARREADY
always_ff@(posedge ACLK,negedge ARESETn)
if(!ARESETn)
    ARREADY<=0;
else if(ARVALID&&~ARREADY)
    ARREADY<=1;
else if(ARVALID&&ARREADY)         //读地址通道数据接受完毕
    ARREADY<=0;
//rd_addr
always_ff@(posedge ACLK,negedge ARESETn)
if(!ARESETn)
    rd_addr<=0;
else if(ARVALID&&ARREADY)           //数据有效，存储地址
    rd_addr<=ARADDR;
//读数据通道
//RVALID
always_ff@(posedge ACLK,negedge ARESETn)
if(!ARESETn)
    RVALID<=0;
else if(ARREADY&&ARVALID)                //读地址通道结束，拉高RVALID发送数据
    RVALID<=1;
else if(RVALID&&RREADY)                  //数据发送完毕
    RVALID<=0;
//RRESP
always_comb
begin
    RRESP=2'b00;
end
//RDATA
always_comb
begin
    if(RVALID)
        RDATA=DataReg[rd_addr];
    else
        RDATA=32'd0;
end
endmodule

主机：

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2021/03/09 09:08:00
// Design Name:
// Module Name: axi_lite_master_test
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module axi_lite_master_test;
//全局信号
logic ACLK;
logic ARESETn;
//写地址通道
logic AWVALID;
logic [31:0]AWADDR;
logic [2:0]AWPROT;
logic AWREADY;
//写数据通道
logic WVALID;
logic [31:0] WDATA;
logic [3:0] WSTRB;
logic WREADY;
//写响应通道
logic BREADY;
logic BVALID;
logic [1:0] BRESP;
//读地址通道
logic ARVALID;
logic [31:0] ARADDR;
logic [2:0] ARPROT;
logic ARREADY;
//读数据通道
logic RREADY;
logic RVALID;
logic [31:0] RDATA;
logic [1:0] RRESP;
//其他
logic start_write;
logic start_read;
logic [31:0] rd_data;
logic busy;
//ACLK AND ARESETn
initial begin
    ACLK=0;
    forever begin
        #5 ACLK=~ACLK;
    end
end
initial begin
    ARESETn=0;
    #10
    ARESETn=1;
end
//start_write
initial begin
    start_write=0;
    #50
    start_write=1;                    //拉高一个周期以开始写数据操作
    #10
    start_write=0;
end
//发起写请求
//写地址通道
//AWVALID
always_ff@(posedge ACLK,negedge ARESETn)
if(!ARESETn)
    AWVALID<=0;
else if(start_write)
    AWVALID<=1;
else if(AWVALID&&AWREADY)           //写地址通道传输完毕
    AWVALID<=0;
//AWADDR
always_ff@(posedge ACLK,negedge ARESETn)
if(!ARESETn)
    AWADDR<=32'd0;
else if(start_write)
    AWADDR<=32'd1;
//AWPROT
always_comb
begin
    AWPROT=3'b000;
end
//写数据通道
//WDATA
always_ff@(posedge ACLK,negedge ARESETn)
if(!ARESETn)
   WDATA<=0;
else if(AWVALID&&AWREADY)                   //写地址通道完成
   WDATA<=32'd6;
//WVALID
always_ff@(posedge ACLK,negedge ARESETn)
if(!ARESETn)
   WVALID<=0;
else if(AWVALID&&AWREADY)                   //写地址通道结束，开始写数据，事实上，写数据和写地址通道可以同时进行
   WVALID<=1;
else if(WVALID&&WREADY)                     //写数据完毕
   WVALID<=0;
//WSTRB
always_ff@(posedge ACLK,negedge ARESETn)
if(!ARESETn)
    WSTRB<=4'b0000;
else if(AWVALID&&AWREADY)
    WSTRB<=4'b1111;
//写响应通道
//BREADY
always_ff@(posedge ACLK,negedge ARESETn)
if(!ARESETn)
    BREADY<=0;
else if(AWVALID&&AWREADY)                      //写地址通道结束后就可以提前拉高
    BREADY<=1;
else if(BREADY&&BVALID&&BRESP==2'b00)           //
    BREADY<=0;
//发起读请求
//start_read
always_ff@(posedge ACLK,negedge ARESETn)
if(!ARESETn)
    start_read<=0;
else if(BRESP==2'b00&&BVALID&&BREADY)
    start_read<=1;
else
    start_read<=0;
//读地址通道
//ARVALID
always_ff@(posedge ACLK,negedge ARESETn)
if(!ARESETn)
    ARVALID<=0;
else if(start_read)
    ARVALID<=1;
else if(ARVALID&&ARREADY)   //读地址通道结束
    ARVALID<=0;
//ARADDR
always_ff@(posedge ACLK,negedge ARESETn)
if(!ARESETn)
    ARADDR<=0;
else if(start_read)
    ARADDR<=32'd1;
//ARPROT
always_comb
begin
    ARPROT=3'b000;
end
//读数据通道
//RREADY
always_ff @(posedge ACLK,negedge ARESETn)
if(!ARESETn)
    RREADY<=0;
else if(ARVALID&&ARREADY)                  //读地址通道结束后，拉高RREADY以准备接收数据
    RREADY<=1;
else if(RREADY&&RVALID)                    //读数据完成
    RREADY<=0;
//rd_data
always_ff@(posedge ACLK,negedge ARESETn)
if(!ARESETn)
    rd_data<=0;
else if(RVALID&&RREADY)                    //同时为高，可读取数据
begin
    rd_data<=RDATA;
    $display("%d",rd_data);
end
//例化
axi_lite_slave U(                          //AXI Lite从机
//全局信号
.ACLK(ACLK),
.ARESETn(ARESETn),
//写地址通道
.AWVALID(AWVALID),
.AWADDR(AWADDR),
.AWPROT(AWPROT),
.AWREADY(AWREADY),
//写数据通道
.WVALID(WVALID),
.WDATA(WDATA),
.WSTRB(WSTRB),
.WREADY(WREADY),
//写响应通道
.BREADY(BREADY),
.BVALID(BVALID),
.BRESP(BRESP),
//读地址通道
.ARVALID(ARVALID),
.ARADDR(ARADDR),
.ARPROT(ARPROT),
.ARREADY(ARREADY),
//读数据通道
.RREADY(RREADY),
.RVALID(RVALID),
.RDATA(RDATA),
.RRESP(RRESP),
//其他
.busy(busy)
);
endmodule

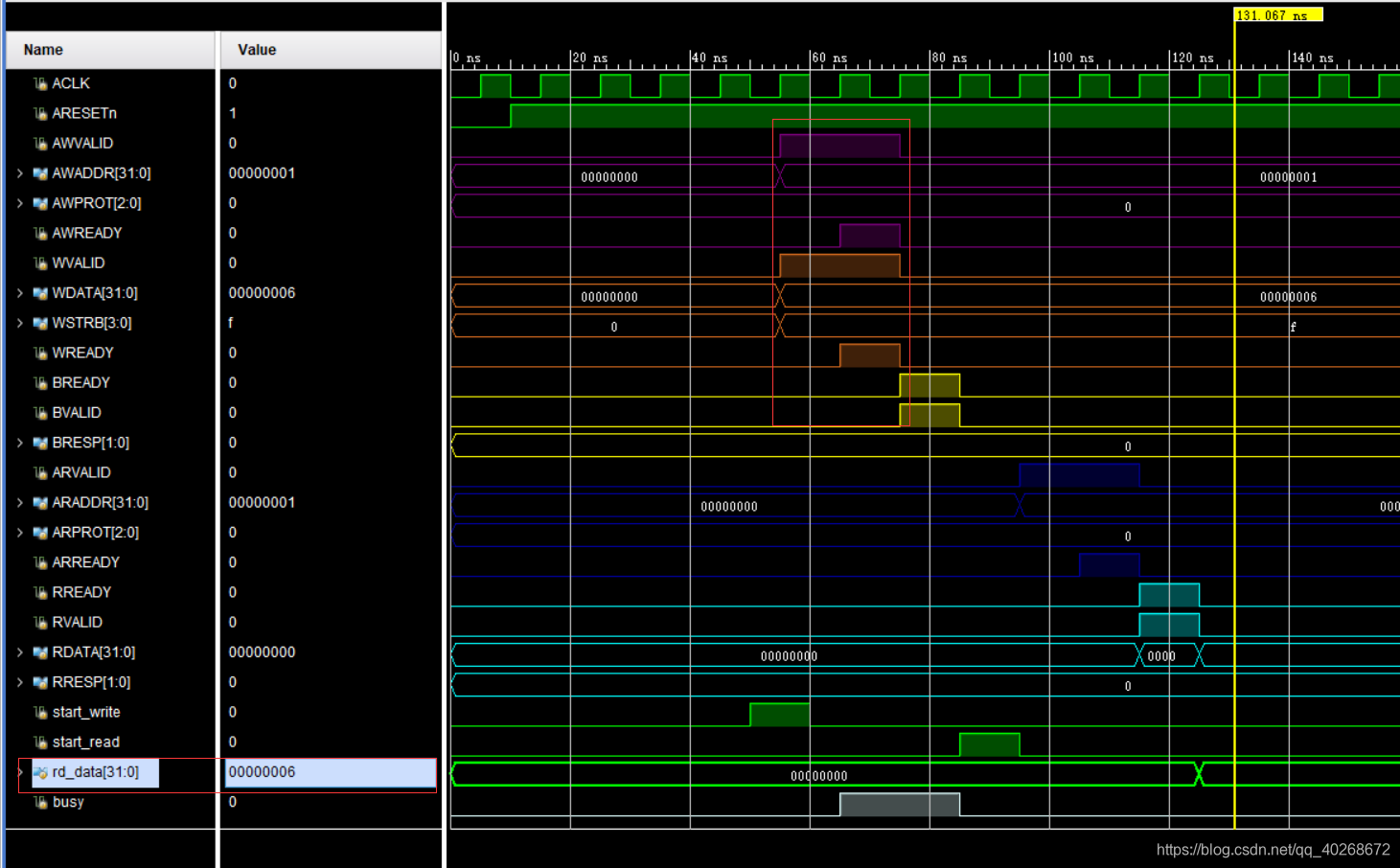

仿真波形如下：
在这里插入图片描述
实现功能为主机往从机地址为1处写入6，然后再读出，可以看到，读出结果确实为6，代码功能正确。

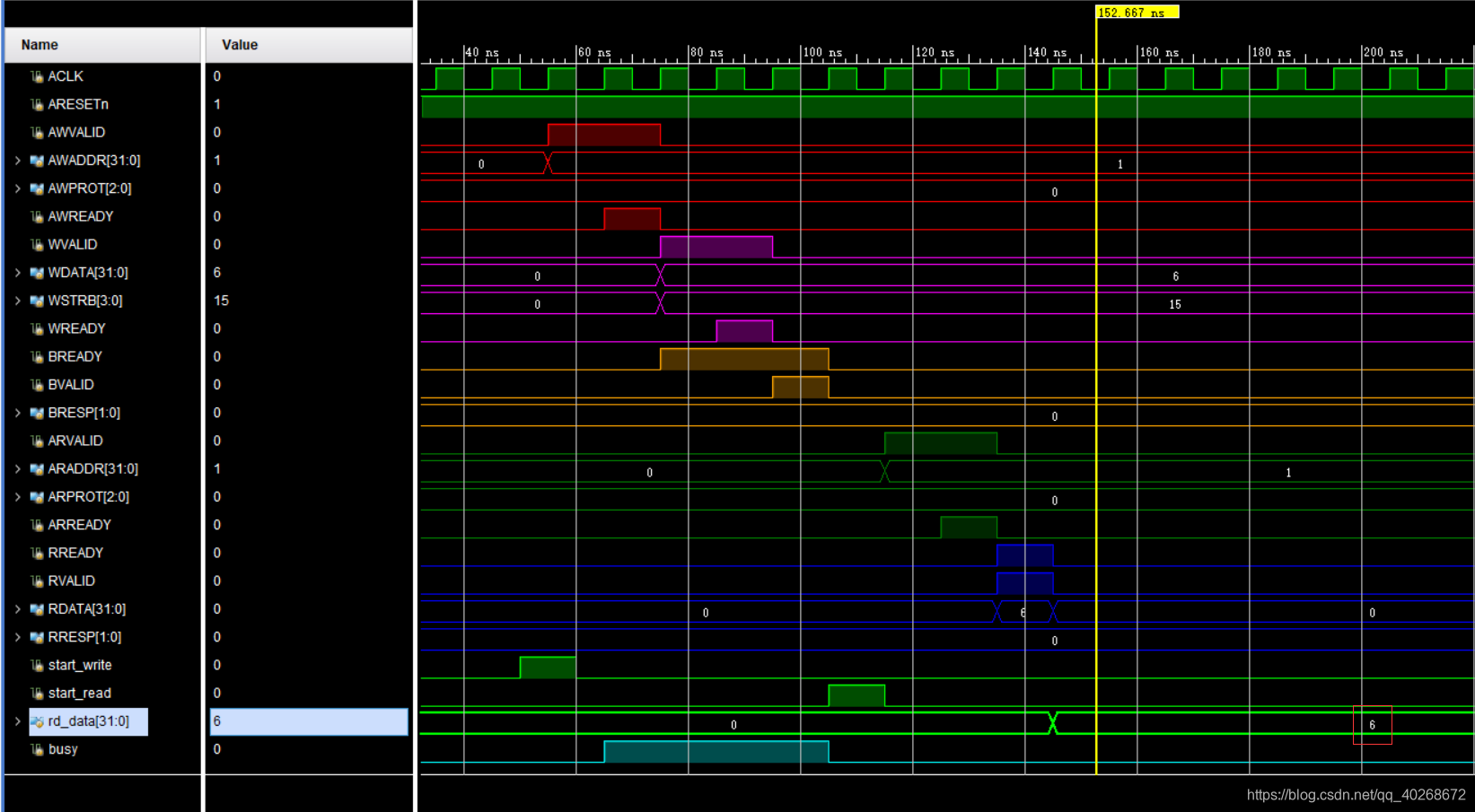

修改主机代码，使得写地址和写数据同时进行（这对AXI Lite来说是可以的），有如下仿真波形图，结果仍为6，功能正确。
在这里插入图片描述
从机代码未考虑到WVALID比AWVALID先断言的情况，现修正如下（已经上板测试成功）：

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2021/03/08 22:32:21
// Design Name:
// Module Name: axi_lite_slave
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module axi_lite_slave(   //AXI Lite从机
//全局信号
input logic ACLK,
input logic ARESETn,
//写地址通道
input logic AWVALID,
input logic [31:0]AWADDR,
input logic [2:0]AWPROT,
output logic AWREADY,
//写数据通道
input logic WVALID,
input logic [31:0] WDATA,
input logic [3:0] WSTRB,
output logic WREADY,
//写响应通道
input logic BREADY,
output logic BVALID,
output logic [1:0] BRESP,
//读地址通道
input logic ARVALID,
input logic [31:0] ARADDR,
input logic [2:0] ARPROT,
output logic ARREADY,
//读数据通道
input logic RREADY,
output logic RVALID,
output logic [31:0] RDATA,
output logic [1:0] RRESP,
//其他
output logic busy                      //主机往从机写数据时，busy为高，知道数据被写入寄存器
    );

parameter N=4;                         //四个寄存器

logic [31:0] DataReg [0:N-1];

logic [31:0]rd_addr;
logic [31:0]wr_addr;
logic [31:0]rd_data;
logic [31:0]wr_data;
logic [1:0] wr_reg_sel;
logic [1:0] rd_reg_sel;
logic wr_en;

assign wr_reg_sel=wr_addr[3:2];
assign rd_reg_sel=rd_addr[3:2];

//wr_en
always_ff@(posedge ACLK,negedge ARESETn)
if(!ARESETn)
    wr_en<=0;
else if(WVALID&&WREADY&&AWVALID&&AWREADY)
    wr_en<=1;                            //此时写数据地址和写数据均被暂存，可以进行写入
else
    wr_en<=0;
//busy
always_ff@(posedge ACLK,negedge ARESETn)
if(!ARESETn)
    busy<=0;
else if(AWVALID||WVALID)
    busy<=1;
else if(wr_en)
    busy<=0;
//响应来自主机的写请求
//写地址通道
//AWREADY
always_ff@(posedge ACLK,negedge ARESETn)
if(!ARESETn)
    AWREADY<=0;
else if(AWVALID&&WVALID&&~AWREADY)                        //写地址和写数据均有效时才拉高
    AWREADY<=1;
else if(AWVALID&&AWREADY&&WVALID)                         //写地址通道数据传输结束
    AWREADY<=0;
//wr_addr
always_ff@(posedge ACLK,negedge ARESETn)
if(!ARESETn)
    wr_addr<=0;
else if(AWVALID&&AWREADY)
    wr_addr<=AWADDR;
//写数据通道
//wr_data
always_ff@(posedge ACLK,negedge ARESETn)
if(!ARESETn)
    wr_data<=0;
else if(WVALID&&WREADY)
    wr_data<=WDATA;
//WREADY
always_ff@(posedge ACLK,negedge ARESETn)
if(!ARESETn)
    WREADY<=0;
else if(WVALID&&AWVALID&&~WREADY)
    WREADY<=1;
else if(WVALID&&WREADY&&AWVALID)
    WREADY<=0;
//将数据写入寄存器
always_ff@(posedge ACLK)
if(wr_en)
    DataReg[wr_reg_sel]<=wr_data;
//写响应通道
//BVALID
always_ff@(posedge ACLK,negedge ARESETn)
if(!ARESETn)
    BVALID<=0;
else if(WVALID&&WREADY)
    BVALID<=1;
else if(BVALID&&BREADY&&BRESP==2'b00)
    BVALID<=0;
//BRESP
always_comb
begin
    BRESP=2'b00;                      //OKEY
end
//响应来自主机的读请求
//读地址通道
//ARREADY
always_ff@(posedge ACLK,negedge ARESETn)
if(!ARESETn)
    ARREADY<=0;
else if(ARVALID&&~ARREADY)
    ARREADY<=1;
else if(ARVALID&&ARREADY)         //读地址通道数据接受完毕
    ARREADY<=0;
//rd_addr
always_ff@(posedge ACLK,negedge ARESETn)
if(!ARESETn)
    rd_addr<=0;
else if(ARVALID&&ARREADY)           //数据有效，存储地址
    rd_addr<=ARADDR;
//读数据通道
//RVALID
always_ff@(posedge ACLK,negedge ARESETn)
if(!ARESETn)
    RVALID<=0;
else if(ARREADY&&ARVALID)                //读地址通道结束，拉高RVALID发送数据
    RVALID<=1;
else if(RVALID&&RREADY)                  //数据发送完毕
    RVALID<=0;
//RRESP
always_comb
begin
    RRESP=2'b00;
end
//RDATA
always_comb
begin
    if(RVALID)
        RDATA=DataReg[rd_reg_sel];
    else
        RDATA=32'd0;
end
endmodule
详解AXI4-Lite接口（2）--AXI4-Lite接口IP源码仿真及分析（Slave接口）
孤独的单刀
11-25 7956
通过本文您会学到：学会如何例化一个带有AXI4-Lite-Slave接口的Xilinx的IP核；对IP的底层源码进行拆分讲解；使用仿真工具验证AXI4-Lite-Slave接口的时序。
详解AXI4-Lite接口（3）--AXI4-Lite接口IP源码仿真及分析（Master接口）
孤独的单刀
11-25 5640
通过本文您会学到：1、了解AXI4-Lite_Master接口的逻辑实现；2、加深Xilinx IP、仿真工具的使用；3、提高阅读时序图的能力。
FPGA VIVADO:axi-lite 从机和主机
最新发布
Qqyangleiyu的博客
02-18 978
协议就不详细讲解了，直接看手册即可。下面主要如何写代码和关键的时序。此外下面的代码可以直接用于实际工程。
AXI_Lite_slave代码及仿真分析
小灰灰的FPGA的博客
04-15 2676
1、 AXI接口的关键信号，仅从代码顶层中所涉及的信号分析，重点关注各通道的ready和valid信号 1.1、S_AXI_ACLK & S_AXI_ARESETN 1.2、写地址通道 S_AXI_AWADDR & S_AXI_AWPROT & S_AXI_AWVALID & S_AXI_AWREADY 1.2.1、写地址通道准备信号axi_awready 从代码和仿真结果分析，S_AXI_AWVALID与S_AXI_AWVALID、S_AXI_WVALID、S_AXI
探索AXI-lite总线仿真：高效验证与开发利器
gitblog_09717的博客
10-22 602
探索AXI-lite总线仿真：高效验证与开发利器 【下载地址】AXI-lite总线仿真资源文件 AXI-lite总线仿真资源文件 项目地址: https://gitcode.com/open-source-toolkit/cd7a...
FPGA开发(4)——AXI_LITE总线协议
qq_40995480的博客
11-23 8494
介绍了axi总线协议，并且完成了axi-lite协议的波形图绘制、代码编写以及测试
AMBA协议AXI-Lite（AXI-Lite介绍）
PPRAM的博客
03-19 6143
AXI_Lite顾名思义即简化版的AXI协议，是对完整的AXI协议裁剪后的AXI协议；突发长度永远是1，即只能单次读写，无法连续读写，常用于配置寄存器；由于删减了逻辑，其资源也消耗较少；地址映射，相较于AXI-Stream，AXI-Lite的每个数据读写都需要对应的地址；下一章将讲解AXI-Lite从机接口的代码实现；
使用verilog代码实现AXI-LITE协议
05-20
使用verilog代码实现AXI-LITE协议，包含master和slave两个部分的代码，并且设计testbench使用master模块和slave模块进行读写控制，仿真成功。 主机使用axi_lite_master文件，可以自行更改代码增加对应寄存器的控制...
【FPGA开发】AXI-Lite总线协议解读、Verilog逻辑开发与仿真、Alex Forencich代码解读
FG的博客
11-06 1628
所有的传输突发长度均为1所有的数据访问都使用数据总线的全宽度（只能是32-bitsZ或64-bits）所有的访问都是不可修改的，不可缓冲的不支持独占访问从机代码可以使用Xlinx官方提供的自定义IP自动化产生芯片型号XC7Z020CLG400-1，Vivado2018.3创建 Block Design —> Tools —>Create and Package New IP按照所需配置选好，在Block Design中找到IP。
Verilog实现AXI-LITE协议及仿真测试
通过上述的介绍，可以看出使用Verilog实现AXI-LITE协议涉及到的知识点包括AXI-LITE协议规范的理解、Verilog编程技巧、仿真与调试技能等。这对于FPGA开发人员来说是必备的基础知识，并且在实际项目中有着广泛的应用。
axi-lite总线实现uart，实现了axi总线的dma
08-08
在实现UART时，AXI-Lite接口可以用来设置波特率、数据位、停止位、奇偶校验等配置参数，以及控制发送和接收的状态与使能信号。例如，通过AXI-Lite接口，我们可以向UART的控制寄存器写入配置值，启动或停止传输，读取...
axi stream 仿真模型，可用modelsim仿真
07-18
axi stream 仿真模型，可用modelsim仿真
MYIR-ZYNQ7000系列-zturn教程(16)：对axi_lite IP核进行仿真以及axi总线的初步讲解
瞎想的博客
06-06 4154
我这里一共调用了两个自定义的IP都是基于axi_lite的IP核，一个是主机master一个是从机slave，然后 将这两个调用的IP例化到一个新创建的fpga工程，最好写一个仿真脚本让这个master主机对这个从机 slave进行读写。 链接：https://pan.baidu.com/s/1WFCazNaUaXBwKuJtAZNKZQ 密码：ex8l 主机： 从机： ...
AXI仿真之AXI Chip2Chip
扣脑壳的FPGAer的博客
09-09 4615
最近工作涉及到FPGA片间通信功能，针对低带宽、低速访问的配置和状态寄存器，选择LVDS接口进行通信。 Xilinx官方提供的AXI Chip2Chip满足要求，片间通信可选择Selectio或者Aurora接口，片内通信安排上AXI4或者AXI4-Lite总线，可快速搭建两片FPGA之间的通信demo工程。 由于本次开发主要设计片间低速通信，选择Selectio接口和AXI4-Lite总线。 测试工程按照如下框图进行搭建，AXI ......
通过状态机来对axi_lite总线操作的仿真测试
keilzc的博客
06-29 1534
上一篇《通过状态机来对axi_lite总线读写操作》中，分享网友的代码。 本工程为VIVADO 2017.04版本，先自定义AXI_LITE slave IP，源码部分未作修改，顶层文件调用该IP，并编写testbench，配合顶层状态机对该从器件先进行写操作，再进行读操作，观察仿真波形，看数据是否一致。工程下载链接在文末给出。 以下摘出状态机中时序输出部分代码及其注释： alwa...
AXI协议——AXI_LITE和AXI_STREAM
qq_44932488的博客
12-11 1553
AXI-LITE顾名思义即简化版的AXI协议，是对完整的AXI协议裁剪后的AXI协议；突发长度永远是1，即只能单次读写，无法连续读写，常用于配置寄存器。由于删减了逻辑，其资源也消耗较少。地址映射，相较于AXI-STREAM，AXI-LITE的每个数据读写都需要对应的地址。AXI-Stream（以下简称AXIS）是AMBA协议的AXI协议三个版本中最简单的一个协议；是AXI4中定义的面向数据流的协议，常用于对数据流的处理，如：摄像头、高速AD、Xilinx的AXI-DMA模块。
AXI Lite协议详解
详解FPGA及硬件电路开发
03-17 4256
本文详细介绍了AXI4-LITE总线协议，它是ARM公司AMBA规范的一部分，用于高性能、高带宽、低延迟的片内通信。解释了AXI4-LITE的写地址、写数据、写应答、读地址和读数据通道，包括信号定义、时序图和握手机制。AXI4-LITE简化了AXI协议，不支持突发传输，每次只处理单个地址的读写。还讨论了读写操作的注意事项和AXI在FPGA开发中的应用。
Zynq学习笔记--AXI 总线仿真（AXI VIP）
hi94的博客
04-14 2937
通过学习和掌握AXI VIP的使用方法，在仿真环境中模拟AXI总线的行为，验证设计的正确性和性能。该学习笔记中的AXI总线仿真（VIP）部分涵盖了如何在Zynq平台上使用AXI VIP进行仿真测试，以确保设计符合AXI总线协议的要求。
AXI协议（二）-AXI-Lite主机解析及仿真
今日你学左米啊
04-20 3558
AXI协议(二)-AXI-Lite主端解析及仿真 文章目录AXI协议(二)-AXI-Lite主端解析及仿真生成Master Axi-Lite示例IPMaster IP代码解析状态机控制解析初始状态init_txn_pulse写状态writes_done读状态reads_done比较状态compare_done状态机小结AXI-Lite Master协议解析写地址通道写通道写响应通道AXI协议实现总结仿真完整工程建立仿真流程小结 在这一篇中,你将可能学会: AXI-Lite主端的示例代码理解 如何自定义自己
评论 2
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

FPGA硅农

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
