esp32-s3最多能到多少像素

您好,

ESP32-S3 是一款功能强大的微控制器,具有丰富的外设和较高的处理能力。关于它能够处理的最大像素数,主要取决于以下几个方面:


1. 显示(LCD 接口)

  • 接口类型:

    • ESP32-S3 支持 8 位、16 位和 24 位的 RGB 并行接口,可以直接驱动 TFT LCD 显示屏。
  • 最大分辨率:

    • 理论支持: 在理想情况下,ESP32-S3 的 LCD 接口可以支持最高 800×600(SVGA) 分辨率的显示屏。
    • 实际应用: 由于 MCU 的处理能力和内存限制,通常建议使用 480×320(HVGA) 或更低的分辨率,以确保流畅的刷新率和系统性能。
  • 影响因素:

    • 刷新率: 高分辨率会降低屏幕刷新率,导致显示延迟或卡顿。
    • 内存占用: 更高的分辨率需要更多的帧缓冲区内存。例如,800×600 分辨率的 16 位色彩帧需要约 937.5 KB 内存,这已经超过了 ESP32-S3 的内部 SRAM 容量。

2. 摄像头输入(DVP 接口)

  • 接口类型:

    • ESP32-S3 集成了 DVP(Digital Video Port) 接口,可以连接常见的摄像头模块,如 OV2640、OV3660 等。
  • 最大分辨率:

    • 理论支持: ESP32-S3 可以接收 高达 3MP(2048×1536) 分辨率的图像数据。
    • 实际应用: 由于内存和处理速度的限制,通常只能处理 最大 800×600(SVGA)1024×768(XGA) 的图像。
  • 影响因素:

    • 内存容量: 高分辨率图像帧占用大量内存,例如,1024×768 分辨率的 8 位灰度图像需要约 786 KB 内存。
    • 帧率要求: 高分辨率会降低帧率,处理和传输数据需要更多时间。

3. 内存与存储

  • 内部 SRAM:

    • ESP32-S3 具有 512 KB 的内部 SRAM,其中一部分用于系统和应用程序代码,实际可用的内存更少。
  • 外部 PSRAM(可选):

    • 许多 ESP32-S3 开发板支持外接 8 MB 或 16 MB 的 PSRAM,这可以大大增加可用内存,用于存储高分辨率的图像帧缓冲。
  • Flash 存储:

    • 程序和静态资源存储在外部 Flash 中,通常为 4 MB 到 16 MB

4. 性能与带宽

  • 处理器性能:

    • ESP32-S3 采用双核 Xtensa LX7 CPU,主频可达 240 MHz,性能较强,但处理高分辨率图像仍可能面临瓶颈。
  • 总线带宽:

    • 高分辨率图像数据传输需要高带宽,可能达到 MCU 总线的极限,导致数据丢失或延迟。
  • DMA 通道:

    • 使用 DMA 可以提高数据传输效率,但 DMA 通道数量有限,需要合理分配。

5. 实际应用建议

  • 显示应用:

    • 最佳分辨率: 建议使用 480×320 或更低分辨率的显示屏,以确保良好的用户体验。
    • 颜色深度: 降低颜色深度(如使用 16 位色)可以减少内存占用和数据传输量。
  • 摄像头应用:

    • 最佳分辨率: 建议在 640×480(VGA)800×600(SVGA) 分辨率下运行。
    • 数据处理: 可以使用压缩算法(如 JPEG)或灰度图像来减少数据量。
  • 图像处理:

    • 实时性: 在实时图像处理应用中,高分辨率可能导致处理延迟,需权衡分辨率和帧率。
    • 内存优化: 使用外部 PSRAM,并优化内存管理。

6. 示例计算

  • 帧缓冲区内存需求:

    • 800×600 分辨率,16 位色彩:
      • 内存需求 = 800 × 600 × 2 字节 = 960,000 字节(约 937.5 KB)
    • 480×320 分辨率,16 位色彩:
      • 内存需求 = 480 × 320 × 2 字节 = 307,200 字节(约 300 KB)
  • 摄像头图像内存需求:

    • 640×480 分辨率,灰度图像:
      • 内存需求 = 640 × 480 × 1 字节 = 307,200 字节
    • 使用 JPEG 压缩:
      • 压缩后图像大小可能在 20 KB 到 100 KB 之间,具体取决于图像内容和压缩质量。

总结

  • 显示方面:

    • 建议分辨率: 480×320 或更低。
    • 最大分辨率: 理论上可支持 800×600,但实际应用中受限于内存和性能。
  • 摄像头输入方面:

    • 建议分辨率: 640×480(VGA)800×600(SVGA)
    • 最大分辨率: 理论上可支持更高,但受限于内存和处理能力。

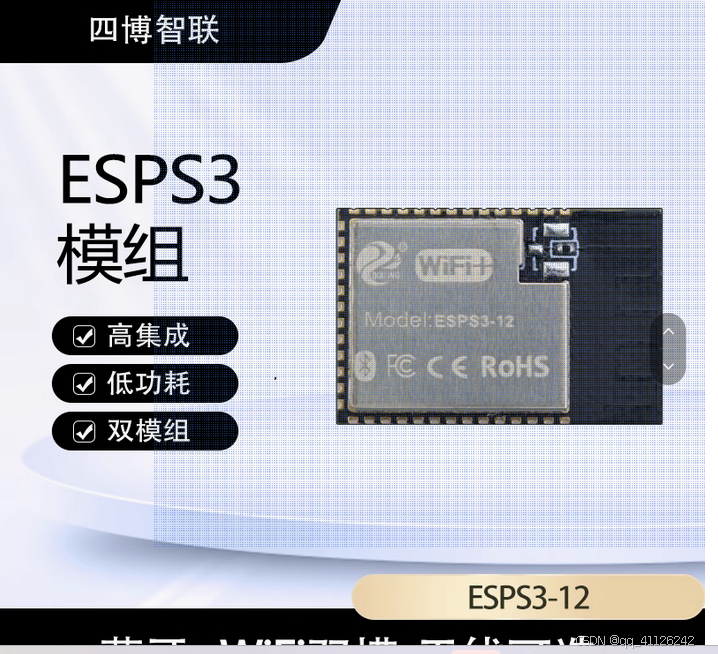

在这里插入图片描述

  • 关键因素:

    • 内存限制: 内部 SRAM 和外部 PSRAM 的容量。
    • 处理能力: CPU 性能和总线带宽。
    • 应用需求: 根据实际应用场景,权衡分辨率、帧率和系统资源。

如果您需要处理更高分辨率的图像,可能需要:

  • 使用更高性能的 MCU 或 MPU: 如 ESP32-S3 的升级版,或者转向其他更强大的处理器。
  • 增加外部存储器: 选择带有更大容量 PSRAM 的开发板。
  • 硬件加速器: 使用专用的显示控制器或摄像头接口芯片。

希望这些信息对您有所帮助! 如果您有其他问题或需要进一步的解释,请随时提问。
