LVDS RX的底层逻辑

(2019-03-26-20:30)
<涉及项目:Video_Switch_xxxx>
平台: lattice ecp5

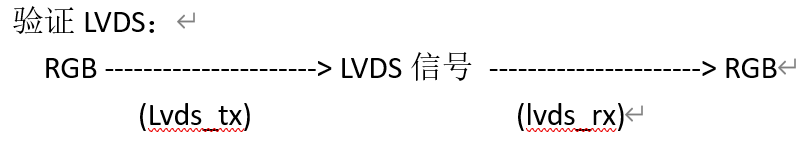

在这里插入图片描述

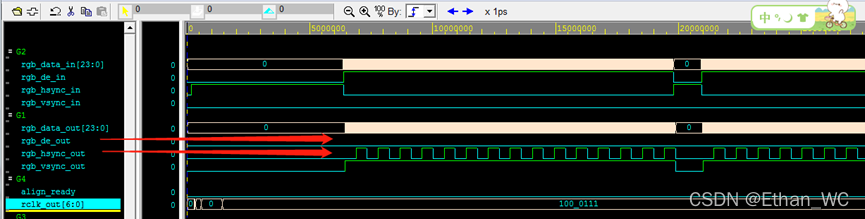

现象：lvds接受模块得到的hysnc,de,乱七八糟
一度怀疑是eclk 或者sys_clk改错了
在这里插入图片描述
其实不然==》 在保证lvds_out 正常的情况下，lvds_decode我在这里没加。

在这里插入图片描述
切记，在仿真时就要加上，调好相位。

===============

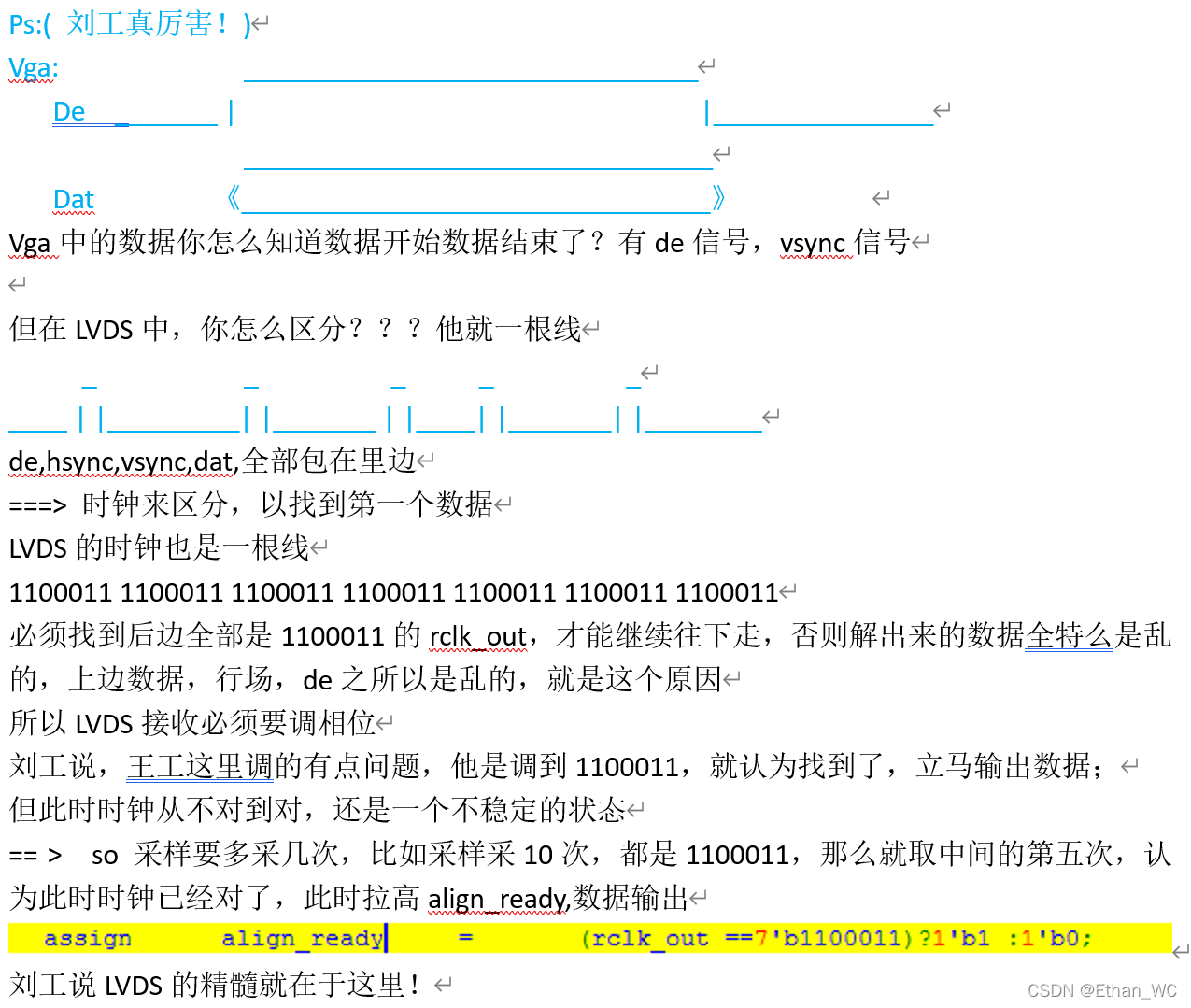

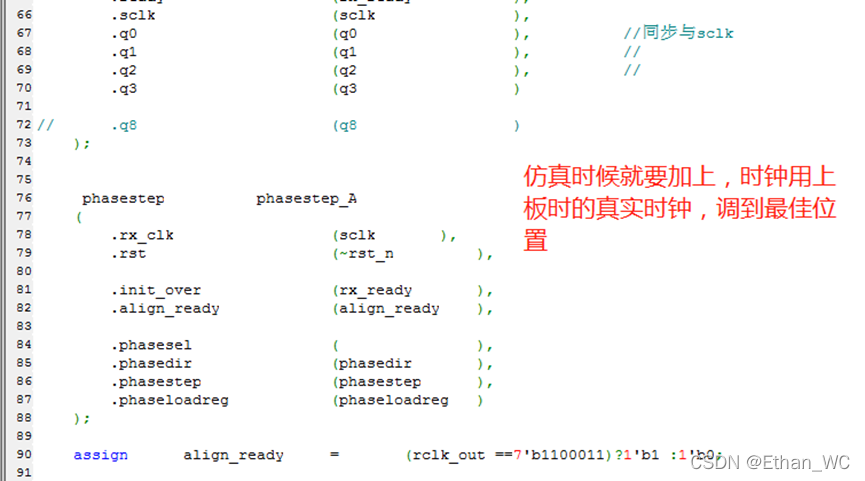

以下是LVDS RX逻辑的细节，重要！！！
在这里插入图片描述
