根据官方定义，Milkyway database是一个用于Synopsys工具的统一的设计存储格式，这里所需要存储的数据主要还是设计的物理信息。

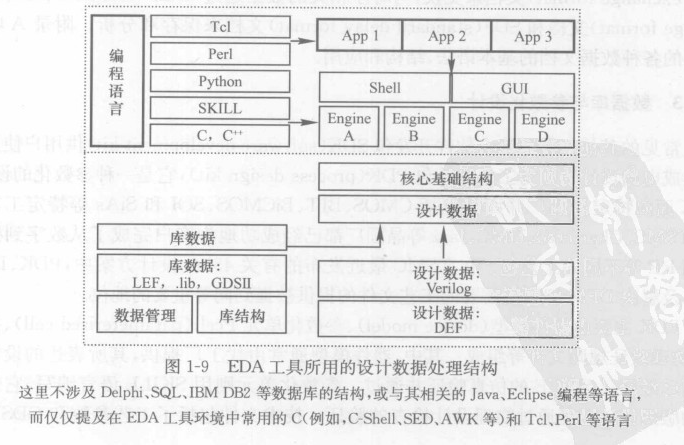

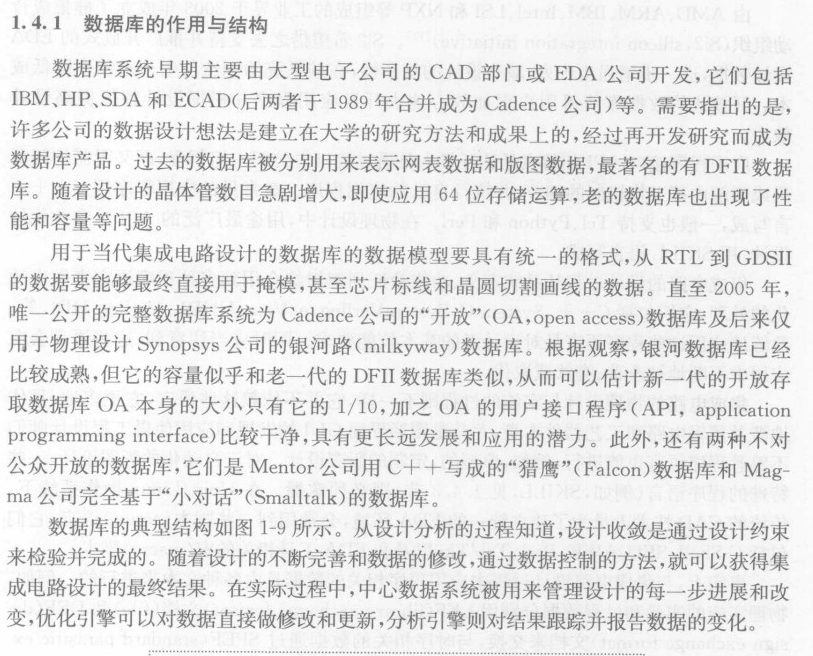

在这里插入图片描述

Milkyway database是一个用于Synopsys工具的统一的设计存储格式。Milkyway database中信息的基本单位是cell。cell可以是芯片中I / O，standard cell,或者整个芯片的物理版图。在Synopsys工具中，可以使用open_mw_cel命令打开一个当前Milkyway database中的cell进行编辑。
Milkyway database中同一个cell的不同表示形式，称为“views”。CEL view包含完整的layout信息，FRAM view只包含cell的抽象表示用于placement 和 routing。
Design Compiler可以write_milkyway一个mapped之后的Milkyway databaseIC Compiler从Milkyway database中读取设计信息和库信息，然后执行placement, clock tree synthesis和 routing。也可以将不同阶段的设计信息再保存为Milkyway database
Milkyway tool可以读入其他格式的物理信息（GDSII, OASIS和LEF/DEF），保存为Milkyway database，然后提取出FRAM views用于物理实现。
IC Validator、PrimeRail、StarRC都可以使用Milkyway database执行相应的工作，同样可以将设计保存成Milkyway database。

摘自：
https://zhuanlan.zhihu.com/p/103022068
<数字集成电路物理设计>
