本次只简单实现MMCM分频功能

参考：正点原子 ZYNQ小系统板之FPGA开发指南V1.0

一、Vivado使用

1.创建new prj

2.新建IP核

选择MMCM

设置时钟频率50MHz，分频后的两个clkout分别为50MHz与200MHz。

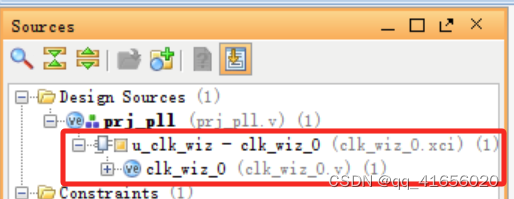

默认生成pll文件，可直接例化：

3.Add sources编写Verilog代码

定义clk_in与rstn；例化clk_wiz。

module prj_pll(
    input   clk_in,
    input   rstn,

    output  clk_50m,
    output  clk_200m

    );
    wire locked;

//  IBUFDS  实现差分到单端信号的转变
    IBUF #(
        .IBUF_LOW_PWR("TRUE"),  // Low power="TRUE", Highest performance="FALSE"
        .IOSTANDARD("DEFAULT")  // Specify the input I/O standard
    ) IBUF_inst (
        .O(clk_in_buf),
        .I(clk_in)
    );

//IP 核的instance
    clk_wiz_0 u_clk_wiz
     (
     // Clock in ports
      .clk_in1(clk_in_buf),
      // Clock out ports
      .clk_out1(clk_50m),
      .clk_out2(clk_200m),
      // Status and control signals
      .reset(rstn),     //input
      .locked(locked)   //output
     );
endmodule

4.仿真

时钟 IP 核默认是高电平复位，而输入的系统复位信号 rstn 是低电平复位，因此要对系统复位信号进行取反。

因此，testbench中设置了rstn为1。

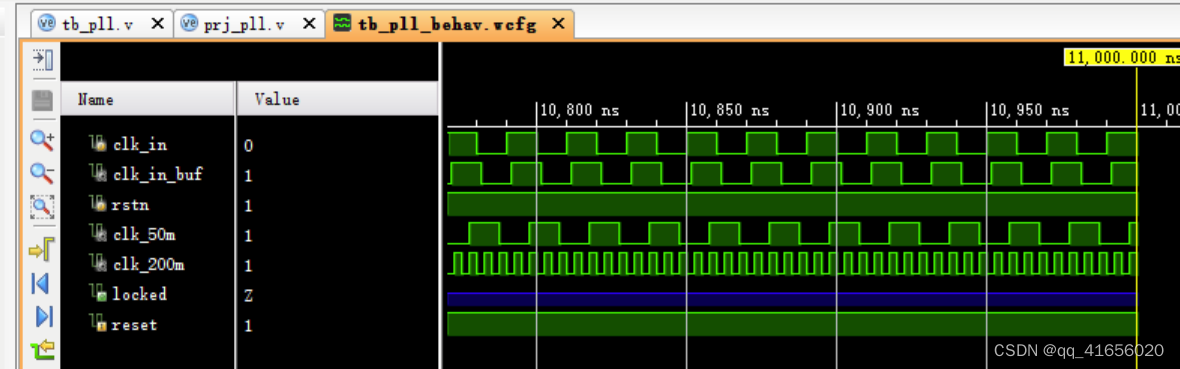

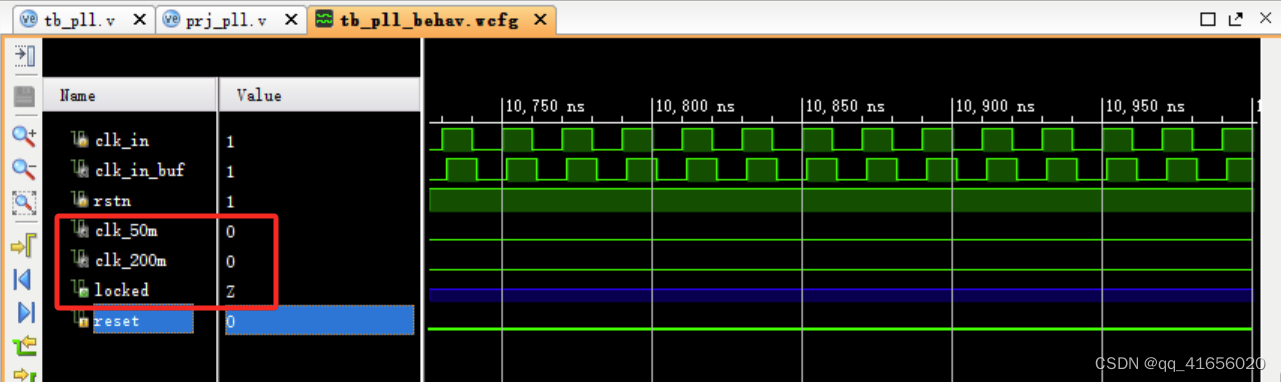

仿真波形如下：

二、Debug

因为想要debug输入的clk_in（即系统clk），所以参考别人的代码在module里面添加了：

IBUF #(
   .IBUF_LOW_PWR("TRUE"),  // Low power (TRUE) vs. performance (FALSE) setting for referenced I/O standards
   .IOSTANDARD("DEFAULT")  // Specify the input I/O standard
 ) IBUF_inst (
   .O(clk_in_buf),     // Buffer output
   .I(clk_in)      // Buffer input (connect directly to top-level port)
);

这样的话就可以debug clk_in_buf信号了。

Clock Domain

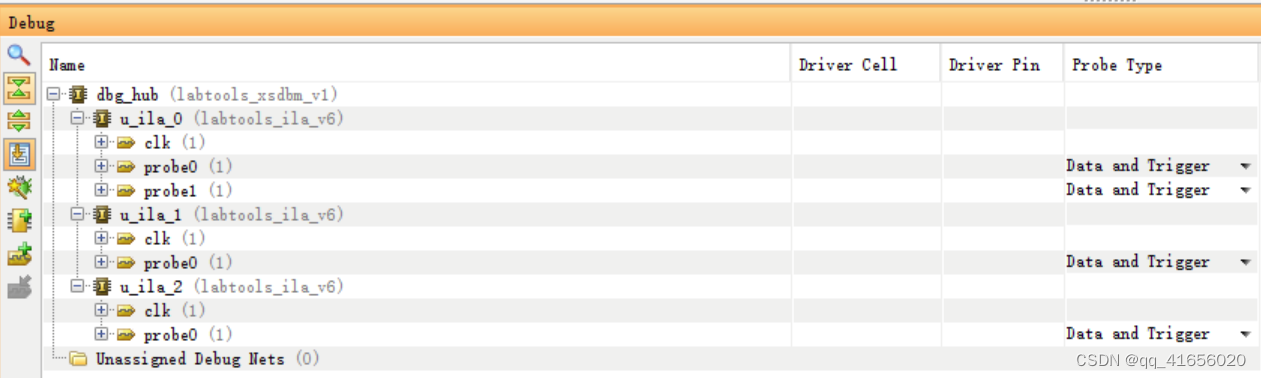

但是生成的clk_out无法debug：

尝试解决clock domain问题

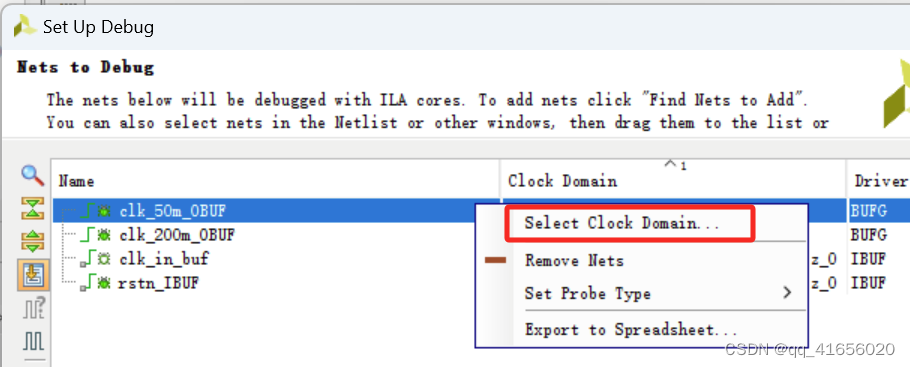

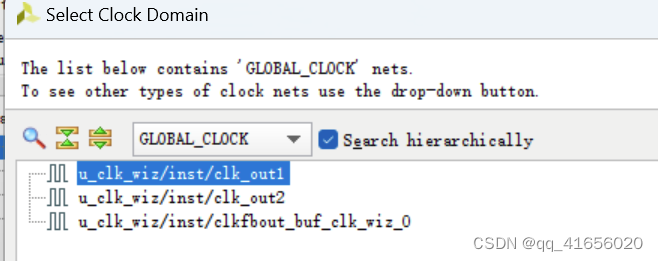

选择了clock domain（不知道能不能这样做）：

BUT

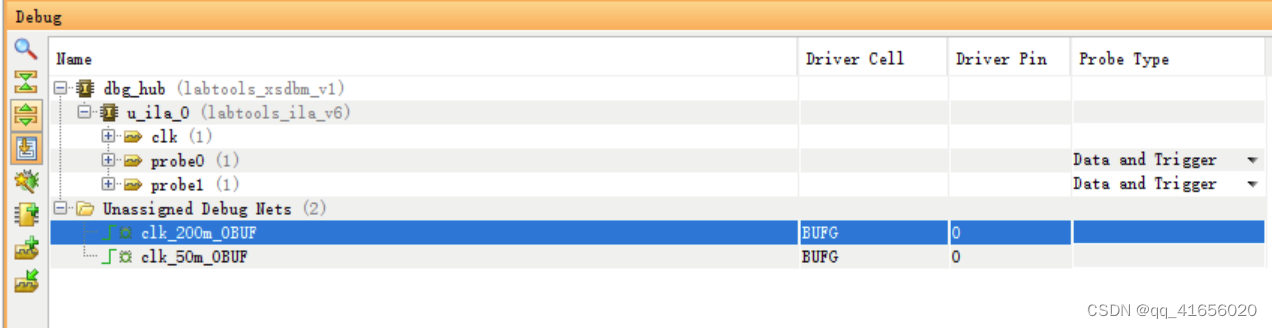

参考了下别人的代码，发现clk_out好像本来就是undefined的clock domain设置。

所以要如何debug呢？

还是只能使用示波器查看输出波形呢？

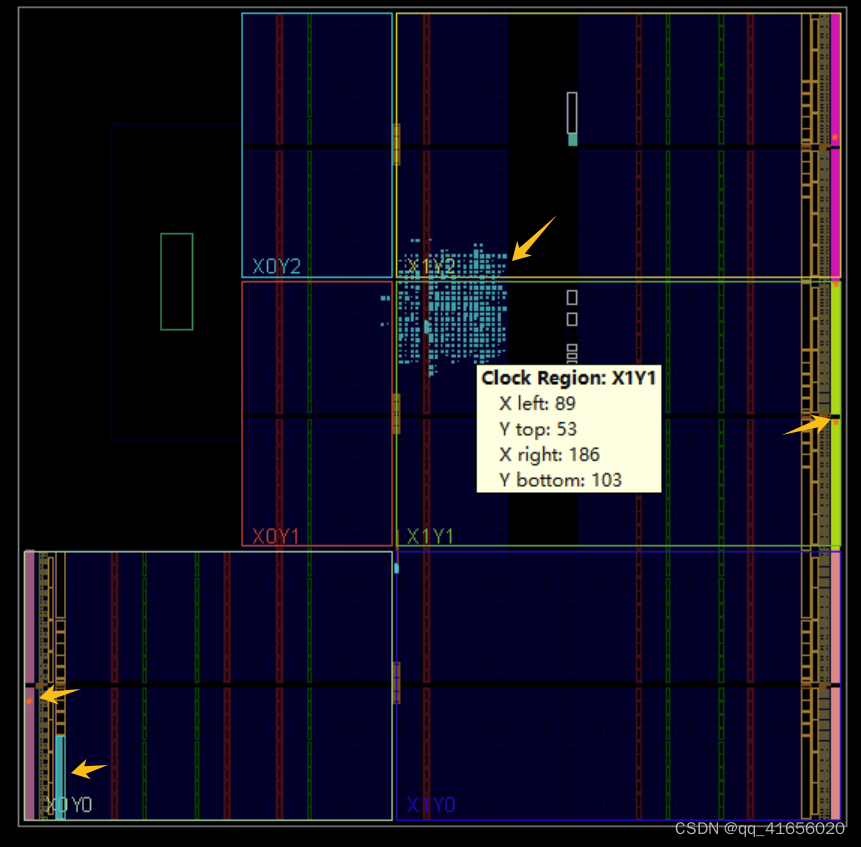

删掉后进行分析和综合

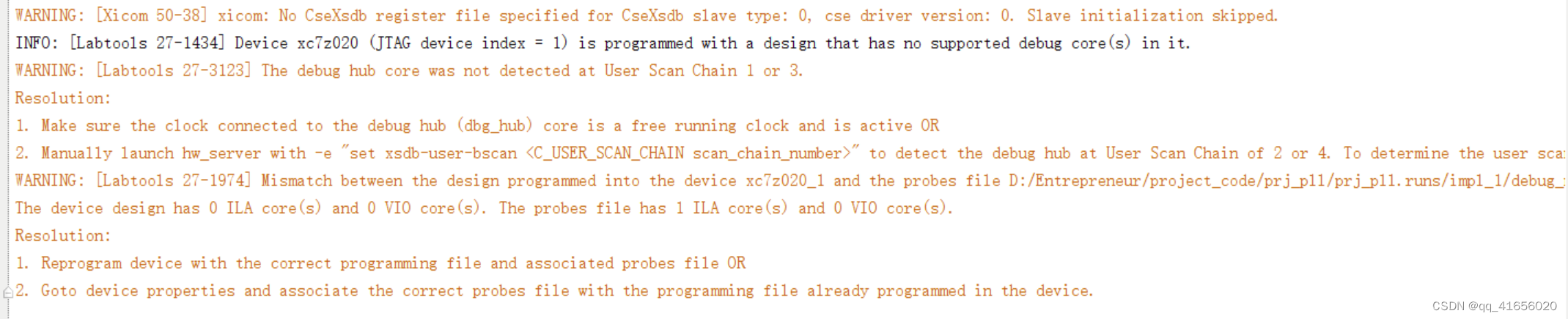

程序烧录时出现问题：

VIVADO 无法找到观测核 WARNING: [Xicom 50-38] xicom: No CseXsdb register file specified for CseXsdb slave ty_[xicom 50-38] xicom: unable to connect to debug co-CSDN博客

vivado----fpga硬件调试 ----找不到ila核问题及解决_ila no content-CSDN博客

可能是clk_out的debug约束：

注释后烧录不报错。但是烧录后界面也没有变化，所以不知道有没有烧录成功。

时钟约束

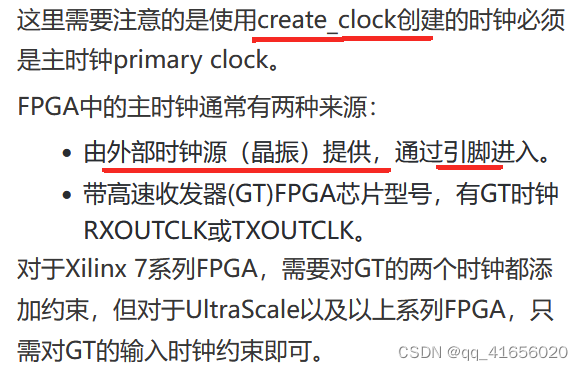

查阅资料发现，在约束文件中，会有时钟约束（但自己只写了管脚约束）。不知道在这个prj下，时钟约束是否必要。

FPGA主时钟约束详解 Vivado添加时序约束方法-电子发烧友网

查看原理图发现系统时钟属于晶振提供的50MHz，因此应该是可以不写时钟约束的。

三、重新开始

还是要多了解PLL，不能光看开发指南。

超详细的Xilinx ISE的PLL锁相环IP核的使用教程与结果分析（ISE与Quartus PLL锁相环使用的区别，以及使用ISE倍频时遇到的问题）_ise pll-CSDN博客

【FPGA ZYNQ Ultrascale+ MPSOC教程】5.Vivado下PLL实验 - 知乎

讲的很详细：

https://blog.51cto.com/oliverHuang/6317215https://blog.51cto.com/oliverHuang/6317215

IBUFG即输入全局缓冲，是与专用全局时钟输入管脚相连接的首级全局缓冲。所有从全局时钟管脚输入的信号必须经过IBUFG 单元，否则在布局布线时会报错。

修改代码

顶层文件中：

 clk_wiz_0 u_clk_wiz
     (

      .reset(~rstn),     //input    // 取反

     );

原来vivado仿真有不同类型。试试后仿吧。

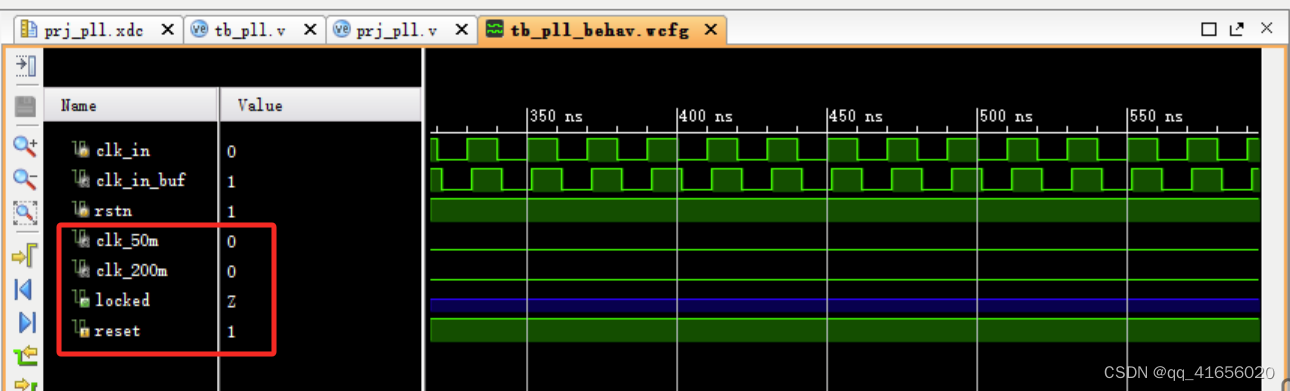

差得一塌糊涂。为什么reset不是~rstn?在tb中对rstn置高（开发板rstn低电平复位），reset应该为低电平才对。

重新加载一下试试看吧。

reset为低电平了，但是locked没有置高，clk_out也没有输出。

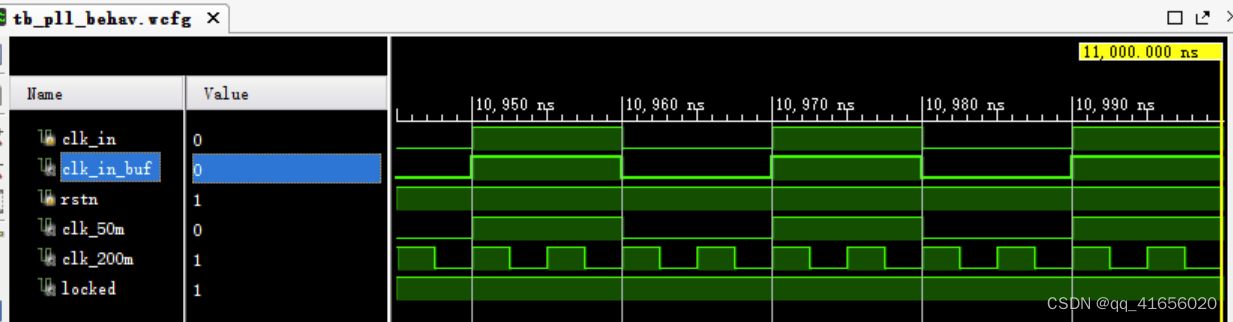

原来tb中例化的时候也~rstn了。。。修改后重新加载：

时序仿真

后仿

一整天都在学MMCM/PLL，结果进度感人。。。
