1、前言

没玩过TCP网络通信都不好意思说自己玩儿过FPGA，这是CSDN某大佬说过的一句话，鄙人深信不疑。。。目前网上fpga实现udp协议的源码满天飞，我这里也有不少，但用FPGA纯源码实现TCP的项目却很少，能上板调试跑通的项目更是少之又少，甚至可以说是凤毛菱角，但很不巧，本人这儿就有一个；一般而言，用FPGA实现TCP并不是一个经济的方案，但对于芯片原型验证、航天可靠通信、水下通信等一些数据传输可靠性极高的领域而言，FPGA实现TCP方案依然占有一席之地；本方案采用纯VHDL实现了万兆网TCP/IP协议栈的客户端版本；

工程概述

本设采用纯VHDL实现了10G万兆网TCP/IP协议栈，该协议栈为TCP客户端版本，没有用到任何一个IP核；并在Xilinx系列FPGA上做了部署并验证，由于使用万兆网，所以需要与FPGA开发板上的GT高速接口和板载光口交互，对硬件有一定要求；本设计能实现电脑端网卡与FPGA开发板之间的双向通信，为了方便测试，设计了TCP数据回环和网络测速两个功能；

TCP/IP数据回环功能如下：

电脑端网络调试助手发送测试数据或发起ping操作，然后电脑端操作系统的Socket实现发送数据的以太网帧组包；数据通过插在PC电脑主板上的10G网卡以光纤发送到FPGA开发板；FPGA开发板板载的SFP光口接收光纤数据发送给FPGA；然后调用Xilinx官方的10G Ethernet Subsystem的10G IP核实现以太网物理层和MAC数据接口转换，并以AXI4-Stream接口输出MAC数据；然后MAC数据经过数据缓冲FIFO组实现数据位宽转换和跨时钟域转换；然后数据进入TCP/IP协议栈实现以太网帧解包，解析各种头部信息，并提取输出TCP报文的有效数据段；有效数据再经过回环后回灌到TCP/IP协议栈实现以太网帧组包，即加上各种头部信息和校验；然后数据再进入Xilinx官方的10G Ethernet Subsystem的10G IP核实现以太网物理层和MAC数据接口转换，并输出差分光信号，由板载的SFP光口通过光纤发送到PC电脑主板的10G网卡；电脑端操作系统的Socket实现接收数据以太网解包，然后数据给网络调试助手显示；网络调试助手同时显示发送和接收数据，以此观察TCP数据回环的正确性；

TCP/IP网络测速功能如下：

PGA自动循环产生从0开始的累加数作为TCP发送数据，发送数据然后进入TCP协议栈实现以太网帧组包，即加上各种头部信息和校验，输出MAC数据；然后MAC数据经过数据缓冲FIFO组实现数据位宽转换和跨时钟域转换；然后MAC数据进入Xilinx官方的10G Ethernet Subsystem的10G IP核实现以太网物理层的数据接口转换，通过板载的SFP光口的光纤输出到电脑端网卡；然后打开电脑端的资源管理器，查看网卡，即可看到TCP通信速率；

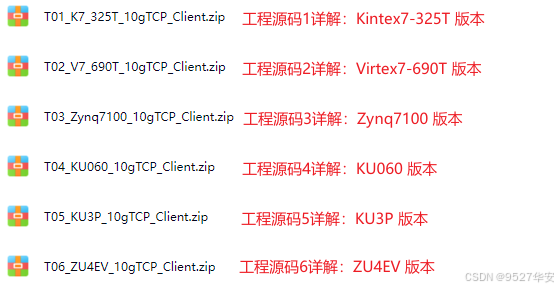

为了通用性和适应性，针对不同FPGA型号差异，一共移植了6套工程源码，详情如下：

这里说明一下提供的6套工程源码的作用和价值，如下：

工程源码1

开发板FPGA型号为Xilinx–Kintex7-35T–xc7k325tffg676-2，板载光口类型为10G SFP光口，使用Xilinx官方的10G Ethernet Subsystem做以太网物理层，实现TCP/IP 协议栈万兆网客户端版本的应用部署，10G Ethernet Subsystem需要使用GTX高速接口资源；TCP/IP 协议栈提供的是纯VHDL代码实现的源码，并对源码进行了verilog的顶层例化，对不熟悉VHDL语法的朋友来说是巨大福音，因为在工程中可以直接用verilog当时例化TCP/IP 协议栈，该工程集成了TCP/IP数据回环功能+TCP/IP网络测速功能，适用于Xilinx 7系列FPGA移植；

工程源码2

开发板FPGA型号为Xilinx–>Virtex7–690T–xc7vx690tffg1761-3，板载光口类型为10G SFP光口，使用Xilinx官方的10G Ethernet Subsystem做以太网物理层，实现TCP/IP 协议栈万兆网客户端版本的应用部署，10G Ethernet Subsystem需要使用GTH高速接口资源；TCP/IP 协议栈提供的是纯VHDL代码实现的源码，并对源码进行了verilog的顶层例化，对不熟悉VHDL语法的朋友来说是巨大福音，因为在工程中可以直接用verilog当时例化TCP/IP 协议栈，该工程集成了TCP/IP数据回环功能+TCP/IP网络测速功能，适用于Xilinx 7系列FPGA移植；

工程源码3

开发板FPGA型号为Xilinx–Zynq7100–xc7z100ffg900-2，板载光口类型为10G SFP光口，使用Xilinx官方的10G Ethernet Subsystem做以太网物理层，实现TCP/IP 协议栈万兆网客户端版本的应用部署，10G Ethernet Subsystem需要使用GTX高速接口资源；TCP/IP 协议栈提供的是纯VHDL代码实现的源码，并对源码进行了verilog的顶层例化，对不熟悉VHDL语法的朋友来说是巨大福音，因为在工程中可以直接用verilog当时例化TCP/IP 协议栈，该工程集成了TCP/IP数据回环功能+TCP/IP网络测速功能，适用于Xilinx Zynq7000系列FPGA移植；

工程源码4

开发板FPGA型号为Xilinx-Kintex-UltraScale-xcku060-ffva1156-2-i，板载光口类型为10G SFP光口，使用Xilinx官方的10G Ethernet Subsystem做以太网物理层，实现TCP/IP 协议栈万兆网客户端版本的应用部署，10G Ethernet Subsystem需要使用UltraScale GTH高速接口资源；TCP/IP 协议栈提供的是纯VHDL代码实现的源码，并对源码进行了verilog的顶层例化，对不熟悉VHDL语法的朋友来说是巨大福音，因为在工程中可以直接用verilog当时例化TCP/IP 协议栈，该工程集成了TCP/IP数据回环功能+TCP/IP网络测速功能，适用于Xilinx UltraScale系列FPGA移植；

工程源码5

开发板FPGA型号为Xilinx-Kintex-UltraScale±xcku3p-ffva676-2-i，板载光口类型为10G SFP光口，使用Xilinx官方的10G Ethernet Subsystem做以太网物理层，实现TCP/IP 协议栈万兆网客户端版本的应用部署，10G Ethernet Subsystem需要使用GTY高速接口资源；TCP/IP 协议栈提供的是纯VHDL代码实现的源码，并对源码进行了verilog的顶层例化，对不熟悉VHDL语法的朋友来说是巨大福音，因为在工程中可以直接用verilog当时例化TCP/IP 协议栈，该工程集成了TCP/IP数据回环功能+TCP/IP网络测速功能，适用于Xilinx UltraScale+系列FPGA移植；

工程源码6

开发板FPGA型号为Xilinx-Zynq-UltraScale+MPSoCs-xczu4ev-sfvc784-2-i，板载光口类型为10G SFP光口，使用Xilinx官方的10G Ethernet Subsystem做以太网物理层，实现TCP/IP 协议栈万兆网客户端版本的应用部署，10G Ethernet Subsystem需要使用UltraScale GTH高速接口资源；TCP/IP 协议栈提供的是纯VHDL代码实现的源码，并对源码进行了verilog的顶层例化，对不熟悉VHDL语法的朋友来说是巨大福音，因为在工程中可以直接用verilog当时例化TCP/IP 协议栈，该工程集成了TCP/IP数据回环功能+TCP/IP网络测速功能，适用于Xilinx Zynq-UltraScale+MPSoCs系列FPGA移植；

本博客详细描述了Xilinx系列FPGA实现 10G万兆网TCP/IP 协议栈 客户端版本的设计方案，工程代码可综合编译上板调试，可直接项目移植，适用于在校学生、研究生项目开发，也适用于在职工程师做学习提升，可应用于医疗、军工等行业的高速接口或图像处理领域；
提供完整的、跑通的工程源码和技术支持；
工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；

免责声明

本工程及其源码即有自己写的一部分，也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网以及其他开源免费获取渠道等等)，若大佬们觉得有所冒犯，请私信批评教育；部分模块源码转载自上述网络，版权归原作者所有，如有侵权请联系我们删除；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，禁止用于商业用途，若由于读者或粉丝自身原因用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。

2、相关方案推荐

我这里已有的以太网方案

目前我这里有大量UDP协议的工程源码，包括UDP数据回环，视频传输，AD采集传输等，也有TCP协议的工程，对网络通信有需求的兄弟可以去看看：
直接点击前往

10G 万兆网 TCP–>服务器 方案

FPGA实现10G万兆网TCP/IP 协议栈，服务器版本，纯VHDL代码编写，提供6套工程源码和技术支持，感兴趣的朋友可以去看看：
直接点击前往

1G 千兆网 TCP–>服务器 方案

TCP分为服务器和客户端，两者代码是不一样的，看具体需求，既然本博客介绍的是TCP客户端，那么肯定就有TCP服务器，TCP服务器依然是16套工程源码，我另外写了一篇博客介绍TCP客户端，感兴趣的朋友可以去看看：
直接点击前往

1G 千兆网 TCP–>客户端 方案

TCP分为服务器和客户端，两者代码是不一样的，看具体需求，既然本博客介绍的是TCP服务器，那么肯定就有TCP客户端，本来TCP客户端之前一直都有，但一直没有调通，经过两年半的练习调试，总算是调通了；TCP客户端依然是16套工程源码，我另外写了一篇博客介绍TCP客户端，感兴趣的朋友可以去看看：
直接点击前往

3、详细设计方案

设计框图

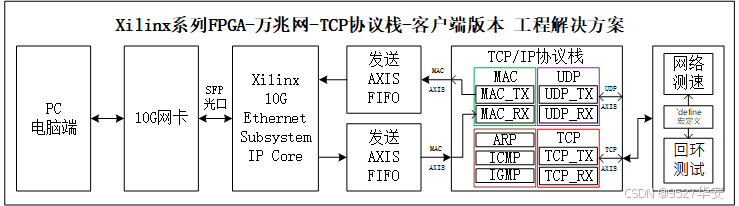

本设计使用的工程详细设计方案框图如下：

测试用PC端电脑

测试用PC端电脑要求如下：
主板有PCIE卡槽，能插10G 网卡；
安装网络调试助手软件，软件已提供在资料包中；
我的10G 网卡插到主板如下：

测试用10G 网卡

测试用10G 网卡要求如下：
必须支持10G速率；
必须是SFP光口；
必须安装好网卡驱动，驱动找卖家要；
我的网卡驱动安装后如下：

SFP光口

FPGA开发板需要至少拥有1路SFP光口，且至少支持10G速率，此外还需要SFP光模块和光纤，用于连接10网卡，我的FPGA开发板与10G 网卡连接如下：

10G Ethernet Subsystem 详解

Xilinx官方的10G Ethernet Subsystem的10G IP核实现以太网物理层和MAC数据接口转换，并以AXI4-Stream接口输出MAC数据，以工程1为例，代码层面如下：

10G Ethernet Subsystem是Xilinx推出的具有10G速率的MAC，用户接口为AXI4-Stream，使用Xilinx GT高速接口作为物理层，官方数据手册为《PG157》，本博对10G Ethernet Subsystem的解析主要是对《PG157》的翻译和总结，详细细节读者还需自行阅读官方英文原版手册；10G Ethernet Subsystem框架如下：

可以看到，10G Ethernet Subsystem内部封装了Xilinx的10 Gigabit Ethernet PCS/PMA和10 Gigabit Ethernet MAC两个IP，这两个IP分别对应物理层和MAC层，IP之间通过XGMII接口连接，用户接口被封装为AXI4-Stream，可通过AXI4-Lite接口配置IP，物理层对外接口为GT，其中1588时钟同步功能可在音视频传输中启用，适应性还是很好的；关于这些底层信息，需要专业的以太网协议知识，不建议非专业人事深究，开发者一般只需要能够使用该IP即可；

现对用户接口IP指示信号做特别说明：

用户发送接口AXI4-Stream多了一个tx_ifg_delay端口，它是用于设置发送间隔，一般都默认采用最小间隔，即将 tx_ifg_delay 置为 0 即可；

用户接收接口AXI4-Stream少了一个tready 信号，这代表接收端需要具备持续接收数据的能力，防止出现数据来不及接收而产生溢出；

pcspma_status[7:0]信号用于反应物理层运行情况，最低位为1表示物理层锁定，即运行正常；

sim_speed_up 端口只有在仿真时才需要用到，用于加快仿真速度，仿真时给1，上板编译时给0；

AXI4-Lite接口对IP和内部的MAC层和物理层就你行配置，主要是对复位顺序的配置和内部数据读写测试等；

10G Ethernet Subsystem 使用

10G Ethernet Subsystem通过调用IP方式使用，这里只对重点配置讲解，如下：

当AXI4-Stream数据位宽选择64 bit时，要求GT连接的外部晶振必须是156.25M；这点很重要，因为它对硬件有定性要求，可以选择SIL系列可编程的差分晶振，否则硬件设计兼容性很差；

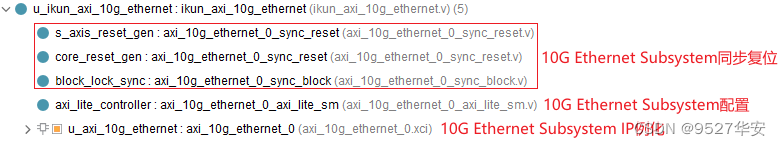

10G Ethernet Subsystem 配置

10G Ethernet Subsystem通过调用IP方式使用，通过AXI4-Lite接口对IP和内部的MAC层和物理层就你行配置，主要是对复位顺序的配置和内部数据读写测试等，代码中提供了纯verilog的配置逻辑，如下：

10G/25G Ethernet Subsystem 详解

Xilinx官方的10G Ethernet Subsystem的10G IP核实现以太网物理层和MAC数据接口转换，并以AXI4-Stream接口输出MAC数据，以工程4为例，代码层面如下：

10G/25G Ethernet Subsystem是Xilinx推出的具有10G速率的MAC，用户接口为AXI4-Stream，使用Xilinx GT高速接口作为物理层，官方数据手册为《PG210》，本博对10G Ethernet Subsystem的解析主要是对《PG210》的翻译和总结，详细细节读者还需自行阅读官方英文原版手册；10G/25G Ethernet Subsystem框架如下：

可以看到，10G/25G Ethernet Subsystem与我们之前使用的10G Ethernet Subsystem相机简单很多，但功能都是一样的，用户需要关心的只有两个，一个是无外部连接的SFP光口，另一个是与FPGA用户逻辑连接的用户接口；外部接口为SERDES，本应用为SFP光口，FPGA用户逻辑接口为AXI4-Stream；

10G/25G Ethernet Subsystem 使用

10G/25G Ethernet Subsystem通过调用IP方式使用，这里只对重点配置讲解，如下：


当AXI4-Stream数据位宽选择64 bit时，要求GT连接的外部晶振必须是156.25M；这点很重要，因为它对硬件有定性要求，可以选择SIL系列可编程的差分晶振，否则硬件设计兼容性很差；

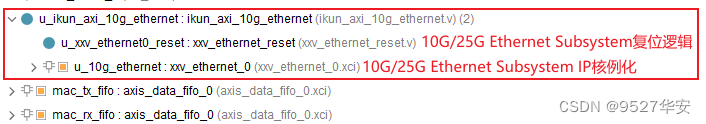

10G/25G Ethernet Subsystem 配置

10G/25G Ethernet Subsystem通过调用IP方式使用，通过灵活接口对IP和内部的MAC层和物理层进行配置，相比于之前使用的0G Ethernet Subsystem需要AXI-Lite配置而言，10G/25G Ethernet Subsystem使用更为简单，不再需要配置逻辑，仅需进行同步复位即可；

AXI4-Stream缓冲FIFO

10G Ethernet Subsystem与UDP协议栈之间的数据需要通过 AXI4-Stream FIFO做缓冲，以工程1为例，代码层面如下：

MAC数据发送
TCP/IP 协议栈发送MAC数据给10G Ethernet Subsystem IP核，需要用AXIS FIFO做跨时钟域缓冲，这是必须的操作，否则数据出错；

MAC数据接收
10G Ethernet Subsystem IP核输出MAC数据给TCP/IP 协议栈，需要用AXIS FIFO做跨时钟域缓冲，这是必须的操作，否则数据出错；

TCP/IP协议栈简介

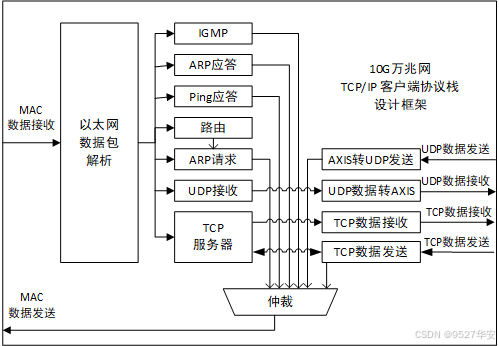

本TCP/IP协议栈为纯VHDL实现的万兆网速率客户端版本，可实现万兆TCP协议网络通信，TCP/IP协议栈基本设计框架如下：

其中的UDP我们没有用到，只用到了TCP；TCP/IP 协议栈源码架构如下：

TCP/IP协议栈性能简介

此TCP/IP协议栈是TCP客户端，不是服务器；即FPGA是TCP客户端，远程节点(比如 PC 电脑)是服务器；

常规性能

1：纯VHDL实现，没有用到任何一个IP核；
2：可移植性，由于代码中用到了Xilinx的RAM原语，所以理论上只能在Xilinx系列FPGA用，但由于国产目前XX，所以也可在可替代的复旦微、国威等系列FPGA上用，！！注意！！注意！！注意，复旦微、国威不建议过多传播；
3：功能齐全，包含了客户端全套；TCP/IP协议栈本身包含了动态ARP、NDP、PING、IGMP、HDCP (for multicast UDP)等功能模块，但HDCP有BUG，目前还未完全调通，不建议使用；前还未完全调通，不建议使用；
4：代码符合标准的IEEE 802.3协议，支持IPv4和IPv6；
5：对外接PHY的数据格式要求：RGMII；
6：时序收敛很到位，考虑到TCP协议的复杂性和时序的高要求，所以没有采用时序收敛不强的verilog，而是VHDL，虽然阅读性可能会低一些，但用户只需要知道用户接口即可，并不需要去看内部的复杂代码；
7：动态ARP功能；
8：带ping功能；
9：支持多播；

支持多节点

支持节点数是TCP里面最重要的性能指标之一，这里需要重点讲述：
TCP节点数最大支持255个，通过parameter TCP_NUM参数设置，但前提是你的FPGA资源能满足；TCP_NUM参数可以在代码中自由修改，含义和用法，在代码里有详细的注释，为了防止不同编译器下中文注释出现乱码，注释均由英文书写，英语较差的兄弟可以直接某度翻译，位置如下：

本例程只用到了1个节点；
此外，使用TCP/IP 协议栈网表的工程不支持多节点，没有此参数配置；

FPGA资源占用少

FPGA资源消耗是TCP里面最重要的性能指标之一，这里需要重点讲述：
FPGA资源消耗很低；以下举例：

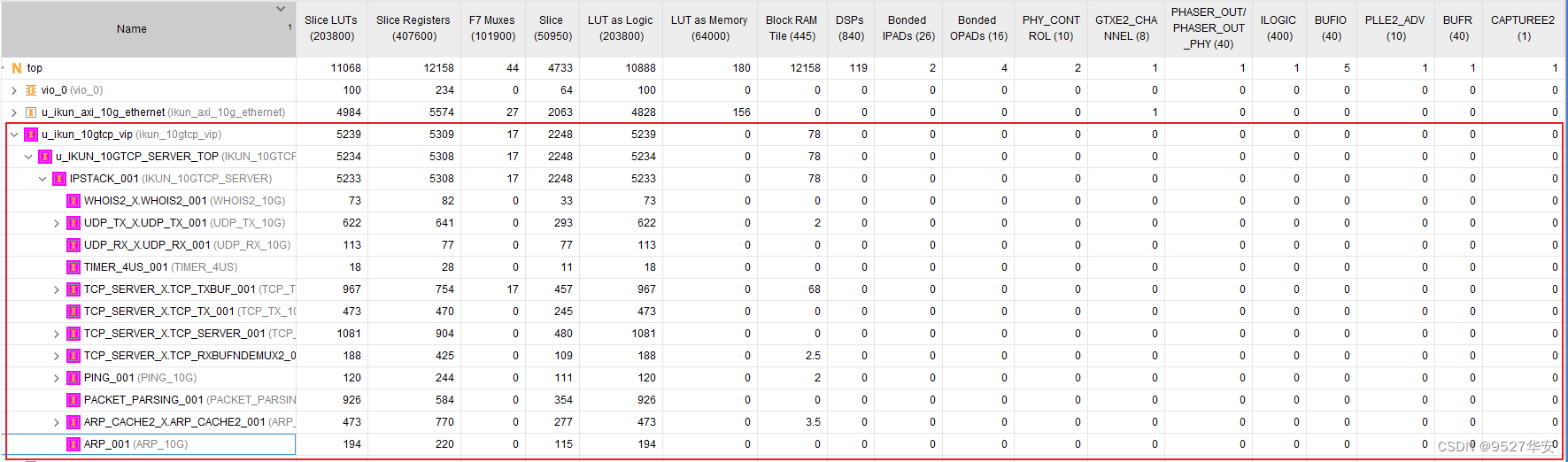

以Xilinx系列Kintex7-35T平台为例，TCP/IP协议栈的资源消耗如下：

数据吞吐率高

数据吞吐率是TCP里面最重要的性能指标之一，这里需要重点讲述：
10G万兆网TCP/IP 协议栈的数据吞吐率与代码中的弹性Buffer深度有关；
TCP_TX_WINDOW_SIZE参数和TCP_RX_WINDOW_SIZE参数决定了Buffer深度，具体关系如下：
TCP发送弹性buffer深度=2TCP_TX_WINDOW_SIZE,TCP_TX_WINDOW_SIZE范围为11到20；
TCP接收弹性buffer深度=2TCP_RX_WINDOW_SIZE,TCP_RX_WINDOW_SIZE范围为11到20；

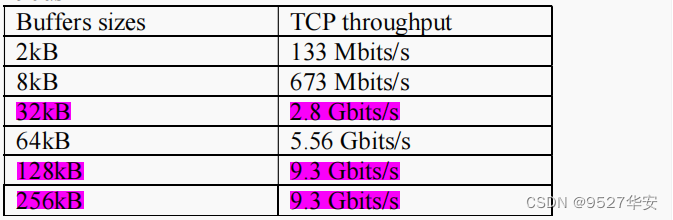

不同的弹性Buffer深度与数据吞吐率映射如下：

低延时性能

延时性能是TCP里面最重要的性能指标之一，这里需要重点讲述：
延时与TCP数据包长直接相关，如果你对延时性能性能要求很高，则可以减少包长来有效降低延时，假设你的载包为X bytes，那么你的收发延时关系如下：
发送延时=0.5 + 2X÷125 µs；
接收延时=0.5 + X÷125 µs；
最大帧长度为1460字节，FPGA 时钟156.25MHz下的测试结果如下：
发送延时=23.9µs；
接收延时=12.2µs；

TCP/IP协议栈接口描述

由于TCP/IP协议栈主体部分由VHDL代码编写，导致可读性较差，毕竟很多朋友都是直接学的verilog语言，对VHDL并不熟悉，所以我们用verilog模块对VHDL模块做了例化形成verilog的顶层模块接口供用户例化，所以TCP/IP协议栈顶层接口如下：

module ikun_10gtcp_vip #(
	parameter CLK_FREQUENCY      = 156 ,	// 参考时钟频率
	parameter TCP_NUM            = 1   ,	// tcp 端口数量,这里仅用到了1个
	parameter UDP_TX_EN          = 1   ,	// UDP发送使能, 1-->使用UDP发送功能
	parameter UDP_RX_EN          = 1   ,	// UDP接收使能, 1-->使用UDP接收功能
	parameter TCP_MTU	         = 1500,	// TCP包长,范围1500到9000,普通帧使用1500,巨型帧使用9000
	parameter TCP_TX_WINDOW_SIZE = 17  ,	// TCP发送弹性buffer深度=2**TCP_TX_WINDOW_SIZE,TCP_TX_WINDOW_SIZE范围为11到20
	parameter TCP_RX_WINDOW_SIZE = 17  ,	// TCP接收弹性buffer深度=2**TCP_RX_WINDOW_SIZE,TCP_RX_WINDOW_SIZE范围为11到20
	parameter IPv6_ENABLED       = 0   ,	// IPV6使能
	parameter DHCP_CLIENT_EN     = 0   ,	// 客户端端DHCP使能,目前该功能存在BUG,不建议使用
	parameter IGMP_EN            = 0   ,	// IGMP使能
	parameter SIMULATION_EN      = 0   		// 仿真开关
)(
	input                    clk                     ,	// 参考时钟=Ethernet端的MAC时钟
	input                    reset                   ,	// 高电平复位
	input  [ 47:0]           fpga_MAC_addr           ,	// FPGA网卡MAC地址
	input                    fpga_dhcp_en            ,	// 0-->disable dhcp ; 1-->enable dhcp,目前该功能存在BUG,不建议使用
	input  [ 31:0]           fpga_static_IPV4_addr   ,	// FPGA网卡静态IPV4地址
	input  [ 31:0]           fpga_subnet_addr        ,	// FPGA网卡子网掩码
	input  [ 31:0]           fpga_static_gaitway_addr,	// FPGA网卡静态网关地址
	// MAC层接口信号
	output                   mac_tx_tuser            ,	// 输出--MAC层发送数据开始
	output                   mac_tx_tvalid           ,	// 输出--MAC层发送数据有效
	input                    mac_tx_tready           ,	// 输入--MAC层发送数据准备好
	output [ 63:0]           mac_tx_tdata            ,	// 输出--MAC层发送数据
	output [  7:0]           mac_tx_tkeep            ,	// 输出--MAC层发送选通
	output                   mac_tx_tlast            ,	// 输出--MAC层发送数据结尾
	input                    mac_rx_tvalid           ,	// 输入--MAC层接收数据有效
	output                   mac_rx_tready           ,	// 输入--MAC层接收数据准备好
	input  [ 63:0]           mac_rx_tdata            ,	// 输入--MAC层接收数据
	input  [  7:0]           mac_rx_tkeep            ,	// 输入--MAC层接收选通
	input                    mac_rx_tlast            ,	// 输入--MAC层接收数据结尾
	// UDP 配置接口
	input  [15:0]            udp_rx_dest_port        ,	// 输入--UDP协议栈用户接收目的端口号
	input  [15:0]            udp_rx_source_port      ,	// 输入--UDP协议栈用户接收  源端口号
	input  [127:0]           udp_dest_ip_addr        ,	// 输入--UDP协议栈用户发送目的 IP 地址
	input  [15:0]            udp_tx_dest_port        ,	// 输入--UDP协议栈用户发送目的端口号
	input  [15:0]            udp_tx_source_port      ,	// 输入--UDP协议栈用户发送  源端口号
	// UDP 用户 AXIS 接收数据接口
	output                   udp_rx_tuser            ,	// 输出--UDP协议栈用户接收数据开始
	output                   udp_rx_tvalid           ,	// 输出--UDP协议栈用户接收数据有效
	output [63:0]            udp_rx_tdata            ,	// 输出--UDP协议栈用户接收数据
	output [7:0]             udp_rx_tkeep            ,	// 输出--UDP协议栈用户接收数据选通
	output                   udp_rx_tlast            ,	// 输出--UDP协议栈用户接收数据结尾
	output                   udp_rx_frame_de         ,	// 输出--UDP协议栈用户接收数据帧有效
	// UDP 用户 AXIS 发送数据接口
	input                    udp_tx_tuser            ,	// 输入--UDP协议栈用户发送数据开始
	input                    udp_tx_tvalid           ,	// 输入--UDP协议栈用户发送数据有效
	output                   udp_tx_tready           ,	// 输出--UDP协议栈用户发送数据准备好
	input  [63:0]            udp_tx_tdata            ,	// 输入--UDP协议栈用户发送数据
	input  [7:0]             udp_tx_tkeep            ,	// 输入--UDP协议栈用户发送数据选通
	input                    udp_tx_tlast            ,	// 输入--UDP协议栈用户发送数据结尾
	output                   udp_tx_ack              ,	// 输入--UDP协议栈用户发送数据应答
	output                   udp_tx_nak              ,	// 输入--UDP协议栈用户发送数据无应答
	// TCP 配置接口
	input  [128*TCP_NUM-1:0] tcp_dest_ip_addr        ,	// 输入--TCP协议栈用户发送目的 IP 地址
	input  [16*TCP_NUM-1 :0] tcp_dest_port           ,	// 输入--TCP协议栈用户发送目的端口号
	input  [16*TCP_NUM-1 :0] tcp_local_port          ,	// 输入--TCP协议栈用户本地端口号
	// TCP 用户 AXIS 接收数据接口
	output [TCP_NUM-1    :0] tcp_rx_tuser            ,	// 输出--TCP协议栈用户接收数据开始
	output [TCP_NUM-1    :0] tcp_rx_tvalid           ,	// 输出--TCP协议栈用户接收数据有效
	output [64*TCP_NUM-1 :0] tcp_rx_tdata            ,	// 输出--TCP协议栈用户接收数据
	output [8*TCP_NUM-1  :0] tcp_rx_tkeep            ,	// 输出--TCP协议栈用户接收数据选通
	output [TCP_NUM-1    :0] tcp_rx_tlast            ,	// 输出--TCP协议栈用户接收数据结尾
	input  [32*TCP_NUM-1 :0] tcp_rx_free_space       ,	// 输入--TCP协议栈用户接收数据帧剩余
	// TCP 用户 AXIS 发送数据接口
	input  [TCP_NUM-1    :0] tcp_tx_tvalid           ,	// 输入--TCP协议栈用户发送数据有效
	input  [64*TCP_NUM-1 :0] tcp_tx_tdata            ,	// 输入--TCP协议栈用户发送数据
	input  [8*TCP_NUM-1  :0] tcp_tx_tkeep            ,	// 输入--TCP协议栈用户发送数据选通
	output [TCP_NUM-1    :0] tcp_tx_tready           	// 输出--TCP协议栈用户发送数据准备好
);

TCP/IP协议栈接口是用户逻辑与TCP/IP协议栈对接的，所以这部分非常重要，用户想要把TCP/IP协议栈用起来，理论上只需要掌握其用户接口的使用即可；
其中的parameter参数有详细注释；
配置端口用户对FPGA开发板做网卡级别的配置，包括IP、MAC地址等；
MAC层接口与10G Ethernet Subsystem IP核对接；
UDP协议栈用户接口暂时用不到；
TCP协议栈用户接口是用户逻辑直接对接的接口；
具体可参考工程源码中对该模块的调用；

TCP用户数据测试模块

TCP用户数据测试模块集成了接收数据回环和数据测速功能，通过define宏定义选择，如下：

接收数据回环功能

将接收数据回环发送出去，即形成发送=接收的自回环功能；该功能的作用是配合网络调试助手进行数据收发测试、数据丢包测试、数据正确性测试等；

数据数据测速

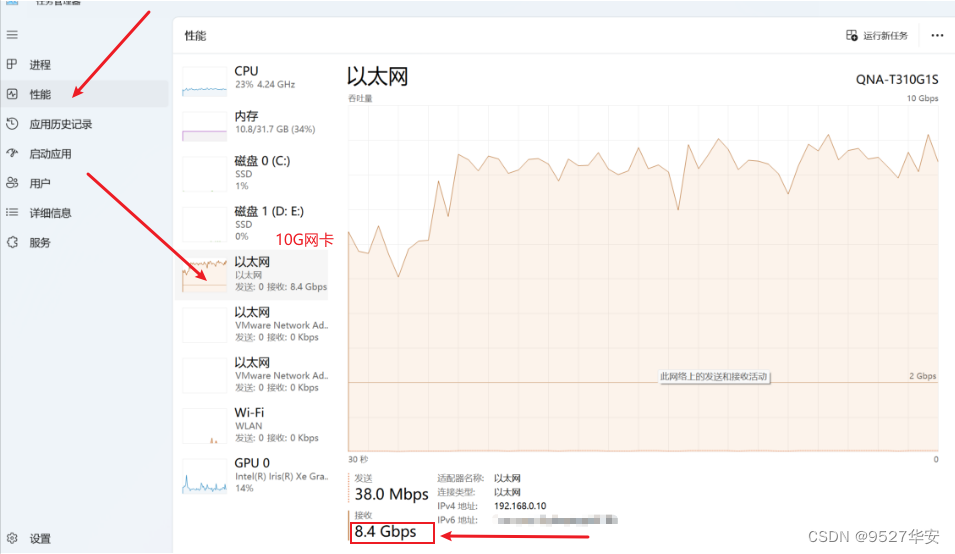

FPGA自动循环向TCP/IP 协议栈发送累加的数据，数据内容从0开始累加，即形成连续发送数据功能；该功能的作用是配合PC端测试网络极限速率，打开电脑端的资源管理器，查看网卡，即可看到通信速率；值得注意的是，该方法并不能真实反映网速，用更为专业的网速测试软件为佳；

IP地址修改

每套工程均可修改FPGA开发板的IP地址、MAC地址、端口号等信息，同时也可以修改远程节点的IP地址、端口号等信息，代码里有注释，如下：

工程源码架构

提供6套工程源码，以工程源码1为例，综合后的工程源码架构如下：

4、工程源码1详解：Kintex7-325T 版本

开发板FPGA型号：Xilinx–Kintex7-35T–xc7k325tffg676-2；
开发环境：Vivado2019.1；
以太网物理层方案：Xilinx–10G Ethernet Subsystem方案；
以太网传输层协议：TCP/IP协议栈，万兆网速率，FPGA做TCP客户端；
输入输出接口：SFP光口，10G线速率；
FPGA使用高速接口：GTX高速接口，10G线速率；
实现功能：FPGA实现万兆TCP/IP 协议栈；
工程作用：此工程目的是让读者掌握FPGA实现万兆TCP/IP 协议栈的设计能力，以便能够移植和设计自己的项目；
工程代码架构请参考第3章节的《工程源码架构》小节内容；

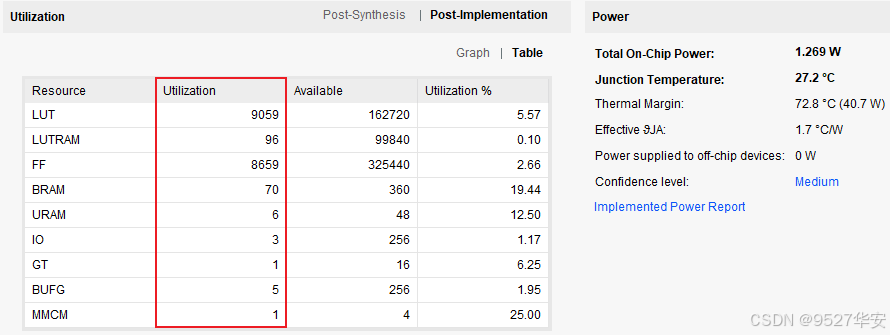

工程的资源消耗和功耗如下：

5、工程源码2详解：Virtex7–690T 版本

开发板FPGA型号：Xilinx–Virtex7–690T–xc7vx690tffg1761-3；
开发环境：Vivado2019.1；
以太网物理层方案：Xilinx–10G Ethernet Subsystem方案；
以太网传输层协议：TCP/IP协议栈，万兆网速率，FPGA做TCP客户端；
输入输出接口：SFP光口，10G线速率；
FPGA使用高速接口：GTH高速接口，10G线速率；
实现功能：FPGA实现万兆TCP/IP 协议栈；
工程作用：此工程目的是让读者掌握FPGA实现万兆TCP/IP 协议栈的设计能力，以便能够移植和设计自己的项目；
工程代码架构请参考第3章节的《工程源码架构》小节内容；

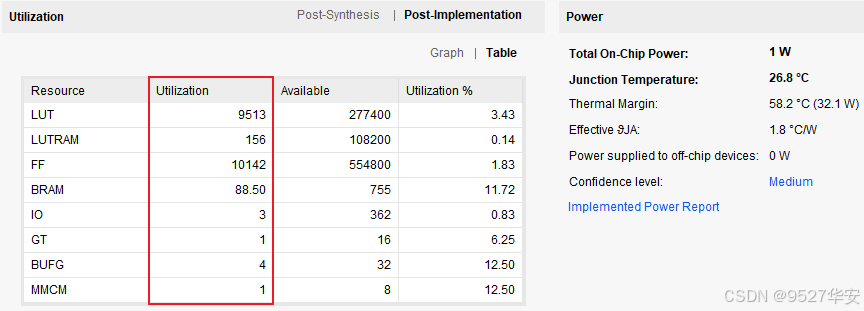

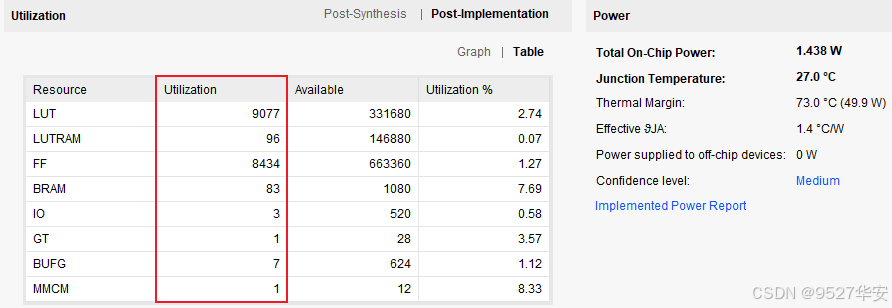

工程的资源消耗和功耗如下：

6、工程源码3详解：Zynq7100 版本

开发板FPGA型号：Xilinx–Zynq7100–xc7z100ffg900-2；
开发环境：Vivado2019.1；
以太网物理层方案：Xilinx–10G Ethernet Subsystem方案；
以太网传输层协议：TCP/IP协议栈，万兆网速率，FPGA做TCP客户端；
输入输出接口：SFP光口，10G线速率；
FPGA使用高速接口：GTX高速接口，10G线速率；
实现功能：FPGA实现万兆TCP/IP 协议栈；
工程作用：此工程目的是让读者掌握FPGA实现万兆TCP/IP 协议栈的设计能力，以便能够移植和设计自己的项目；
工程代码架构请参考第3章节的《工程源码架构》小节内容；
工程的资源消耗和功耗如下：

7、工程源码4详解：KU060 版本

开发板FPGA型号：Xilinx-- Kintex-UltraScale–xcku060-ffva1156-2-i；
开发环境：Vivado2019.1；
以太网物理层方案：Xilinx–10G/25G Ethernet Subsystem方案；
以太网传输层协议：TCP/IP协议栈，万兆网速率，FPGA做TCP客户端；
输入输出接口：SFP光口，10G线速率；
FPGA使用高速接口：UltraScale GTH高速接口，10G线速率；
实现功能：FPGA实现万兆TCP/IP 协议栈；
工程作用：此工程目的是让读者掌握FPGA实现万兆TCP/IP 协议栈的设计能力，以便能够移植和设计自己的项目；
工程代码架构请参考第3章节的《工程源码架构》小节内容；

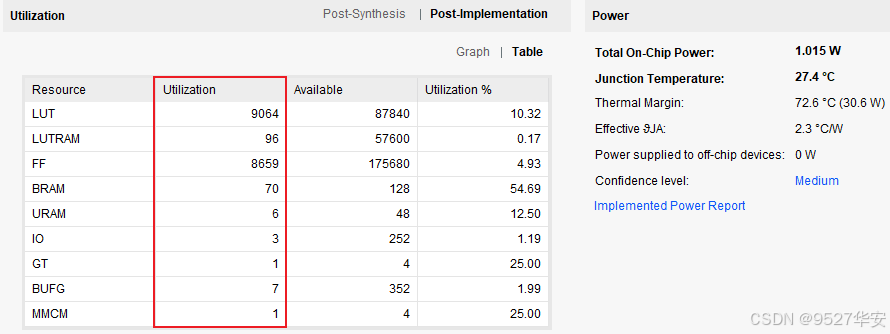

工程的资源消耗和功耗如下：

8、工程源码5详解：KU3P 版本

开发板FPGA型号：Xilinx–>Kintex UltraScale±-xcku3p-ffva676-2-i；
开发环境：Vivado2019.1；
以太网物理层方案：Xilinx–10G/25G Ethernet Subsystem方案；
以太网传输层协议：TCP/IP协议栈，万兆网速率，FPGA做TCP客户端；
输入输出接口：SFP光口，10G线速率；
FPGA使用高速接口：GTY高速接口，10G线速率；
实现功能：FPGA实现万兆TCP/IP 协议栈；
工程作用：此工程目的是让读者掌握FPGA实现万兆TCP/IP 协议栈的设计能力，以便能够移植和设计自己的项目；
工程代码架构请参考第3章节的《工程源码架构》小节内容；
工程的资源消耗和功耗如下：

9、工程源码6详解：ZU4EV 版本

开发板FPGA型号：Xilinx–>Zynq-UltraScale+MPSoCs-xczu4ev-sfvc784-2-i；
开发环境：Vivado2019.1；
以太网物理层方案：Xilinx–10G/25G Ethernet Subsystem方案；
以太网传输层协议：TCP/IP协议栈，万兆网速率，FPGA做TCP客户端；
输入输出接口：SFP光口，10G线速率；
FPGA使用高速接口：UltraScale GTH高速接口，10G线速率；
实现功能：FPGA实现万兆TCP/IP 协议栈；
工程作用：此工程目的是让读者掌握FPGA实现万兆TCP/IP 协议栈的设计能力，以便能够移植和设计自己的项目；
工程代码架构请参考第3章节的《工程源码架构》小节内容；
工程的资源消耗和功耗如下：

10、工程移植说明

vivado版本不一致处理

1：如果你的vivado版本与本工程vivado版本一致，则直接打开工程；
2：如果你的vivado版本低于本工程vivado版本，则需要打开工程后，点击文件–>另存为；但此方法并不保险，最保险的方法是将你的vivado版本升级到本工程vivado的版本或者更高版本；

3：如果你的vivado版本高于本工程vivado版本，解决如下：

打开工程后会发现IP都被锁住了，如下：

此时需要升级IP，操作如下：

FPGA型号不一致处理

如果你的FPGA型号与我的不一致，则需要更改FPGA型号，操作如下：



更改FPGA型号后还需要升级IP，升级IP的方法前面已经讲述了；

其他注意事项

1：由于每个板子的DDR不一定完全一样，所以MIG IP需要根据你自己的原理图进行配置，甚至可以直接删掉我这里原工程的MIG并重新添加IP，重新配置；
2：根据你自己的原理图修改引脚约束，在xdc文件中修改即可；
3：纯FPGA移植到Zynq需要在工程中添加zynq软核；

11、上板调试验证并演示

准备工作

本实验需要如下设备：
FPGA开发板，可以使用你自己的，也可以使用本博主的；
SFP光模块，支持10G线速率；
光纤，支持10G线速率；
10G网卡；
带PCIE的电脑主机；
网络调试助手软件；
连接如下：

首先设置电脑端IP如下：

注意！！！
注意！！！
由于代码里设置了远端IP地址自回环，所以只需要将电脑端IP地址设为与FPGA网卡IP地址同网段且不重合即可，比如这里不仅可以设置微192.168.0.10，还可以设为192.168.0.100、192.168.0.101、192.168.0.102等，但不可设置为192.168.0.56，因为这是FPGA网卡的IP地址；

然后下载bit，如下：

ping测试

打开cdm，输入 ping 192.168.0.56，如下：

ping测试视频演示如下，请点击观看：

千兆网TCP协议栈ping操作

TCP数据回环测试

打开网络调试助手并配置，如下：

单次发送数据测试结果如下：

循环发送数据测试结果如下，1秒时间间隔循环：可以看到，数据收发量接近15万字节，没有丢包，足以证明其稳定性；

TCP数据回环测试视频演示如下，请点击观看：

千兆网TCP协议栈服务器数据收发测试

网络速度测试

以工程源码1为例，下载测速的bit，打开网络调试助手，选择暂停接收显示，如下：

然后将测速bit里面的VIO打开，并将tx_en设置为1，如下：

然后打开电脑的任务管理器–>性能，找到你的10G网卡，即可看到实时速率，如下：

注意！！！
注意！！！
注意！！！
这个测速只代表可能的最高的速度，TCP 的点到点速度和电脑的网卡、CPU 速度、内存速度、操作系统都有关系；

发送速率测试视频演示如下，请点击观看：

10G-TCP测速

真实用户使用反馈

如果用户有需求，我一般会先针对用户的板子原理图做一个测试bit，主要测试数据回环和测速，用户拿到bit后自行测试，觉得测试效果满意后再决定是否使用，举例某航某院的用户对数据回环和数据丢包的使用反馈如下：

举例某航某院的用户对网络测速的使用反馈如下：

12、工程代码的获取

代码太大，无法邮箱发送，以某度网盘链接方式发送，
资料获取方式：私，或者文章末尾的V名片。
网盘资料如下：

此外，有很多朋友给本博主提了很多意见和建议，希望能丰富服务内容和选项，因为不同朋友的需求不一样，所以本博主还提供以下服务：
