【Simulink】常用模块知识总结

最新推荐文章于 2025-01-29 17:13:40 发布
最新推荐文章于 2025-01-29 17:13:40 发布
阅读量2.1w 收藏 413
点赞数 73
分类专栏： 杂项汇总 文章标签： simulink matlab
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_41821678/article/details/105482684
版权

文章目录

版本：matlab2018a

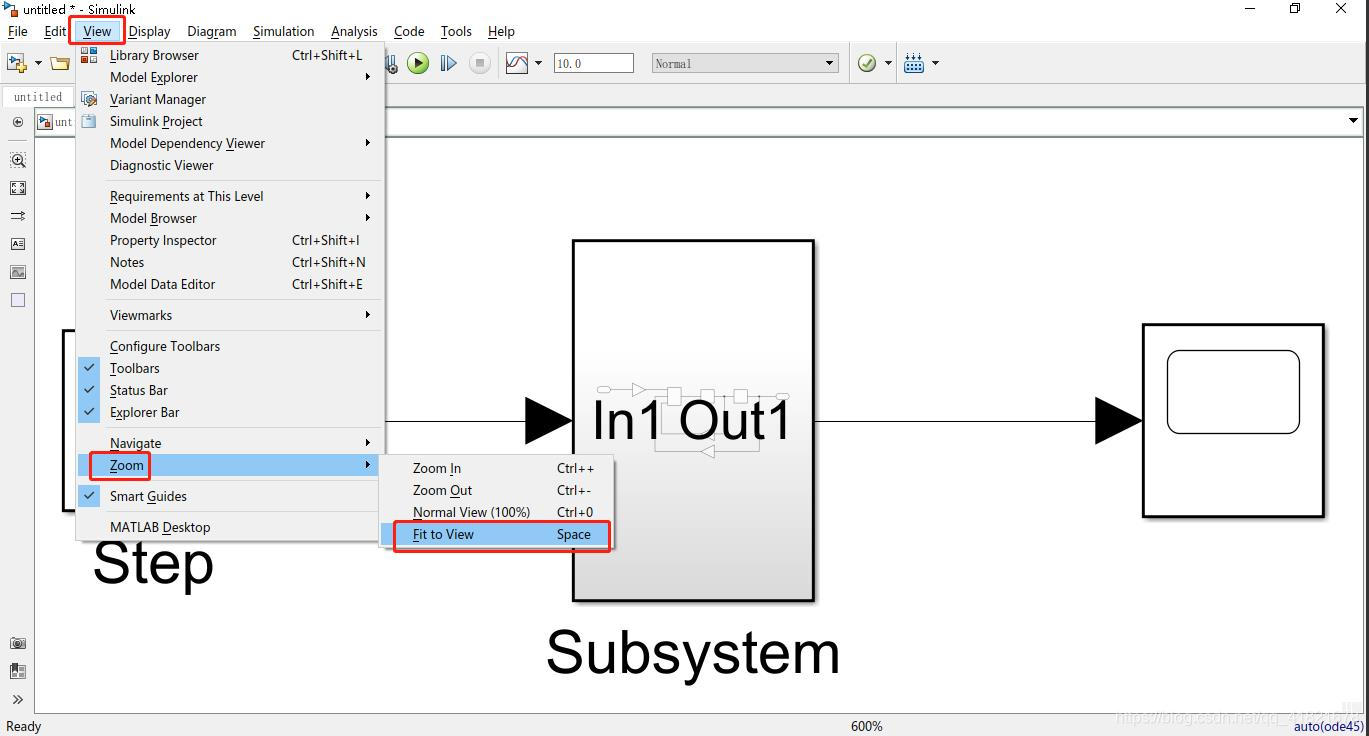

知识1：调整仿真图的大小，自适应桌面，方便截图

【或者直接快捷键：空格键】
在这里插入图片描述

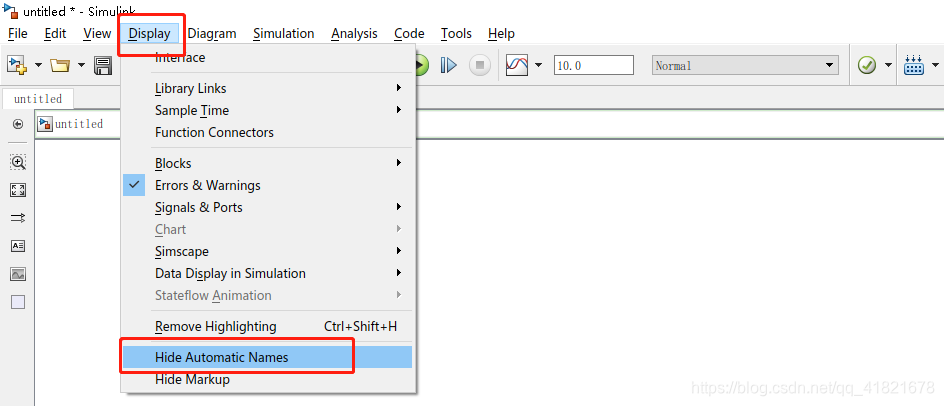

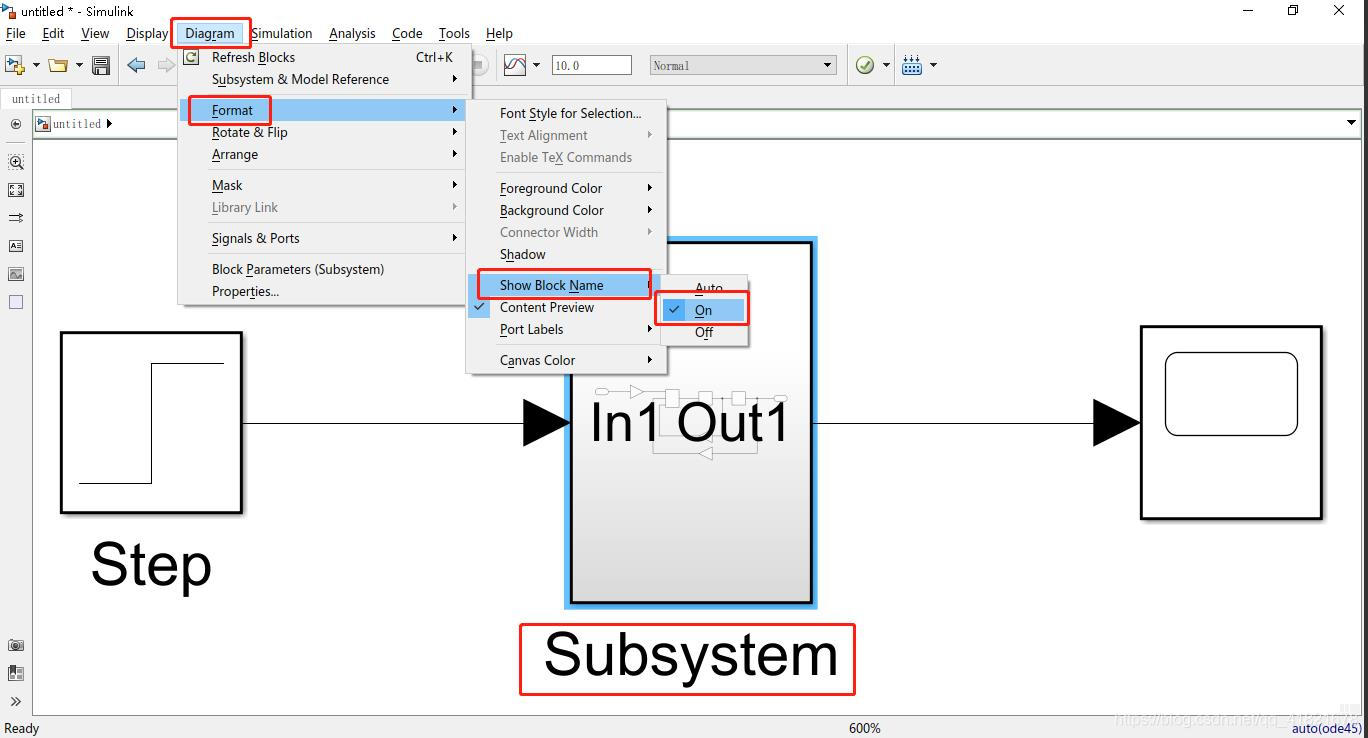

知识2：显示模块的名称

【先选中某个模块，然后做如图设置。】
在这里插入图片描述
在这里插入图片描述

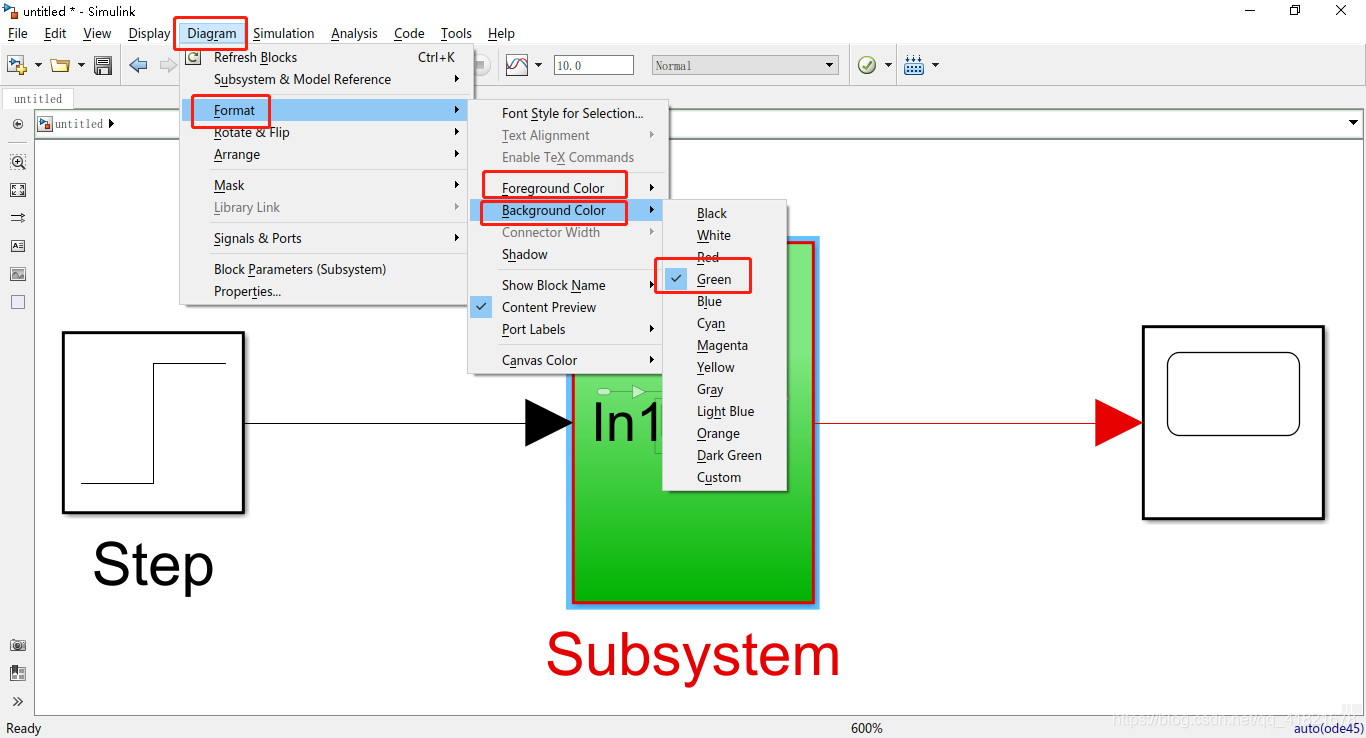

知识3：给模块设置背景颜色，以及修改边框颜色

【首先选中某个模块，再进行如下图设置】
在这里插入图片描述

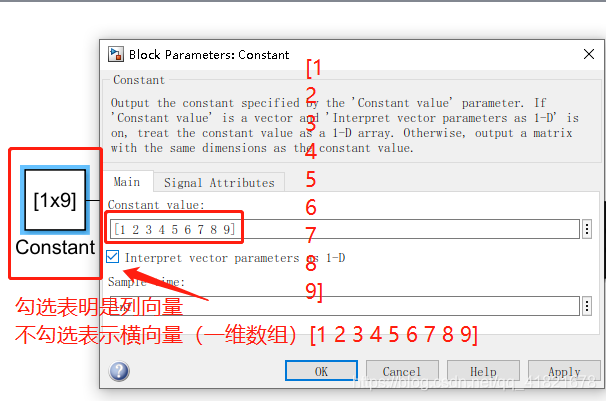

模块4：常量模块constant

在这里插入图片描述

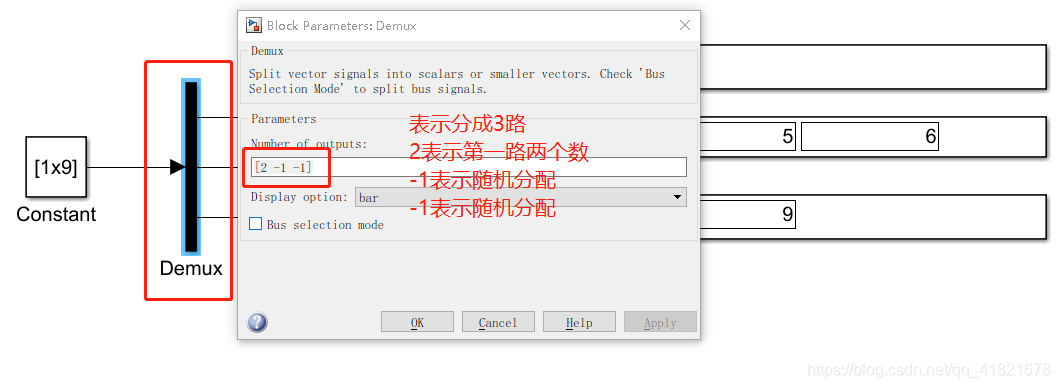

模块5：分路器模块Demux

【2：第一路分配两个数；-1：表示第二三路随机分配】
在这里插入图片描述

模块6：开关模块Switch

在这里插入图片描述

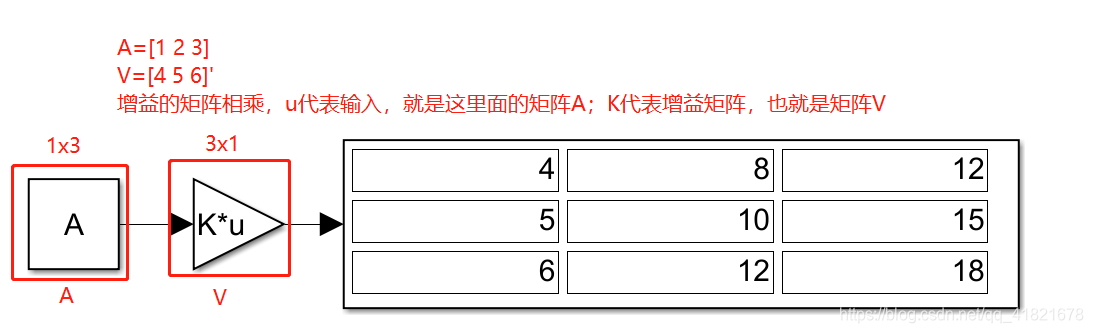

模块7：增益模块Gain

在这里插入图片描述

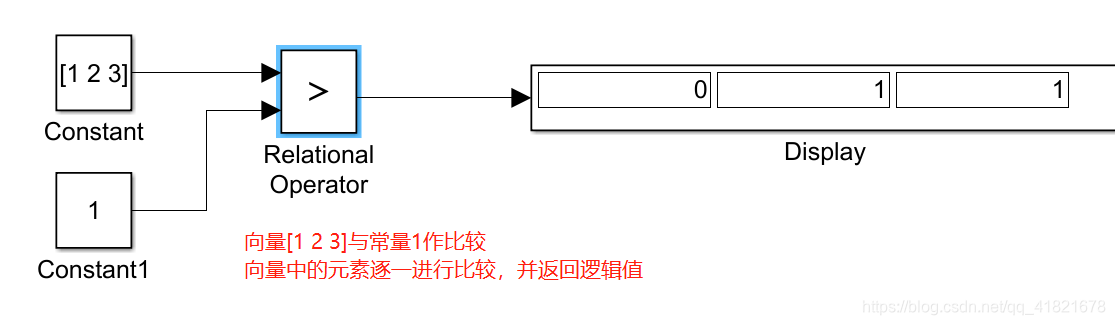

模块8：关系运算符Relational Operator

在这里插入图片描述

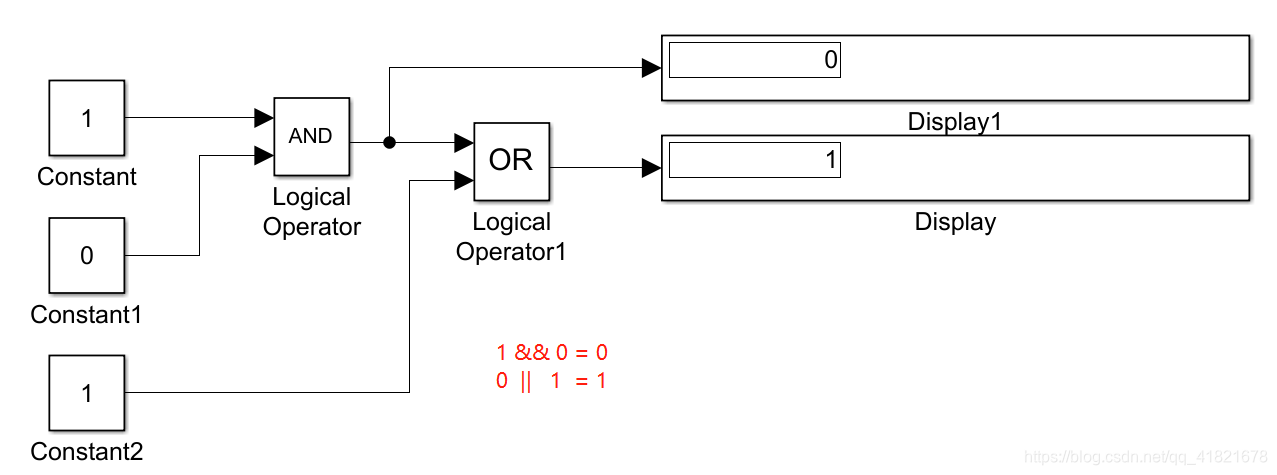

模块9：逻辑运算符Logical Operator

在这里插入图片描述

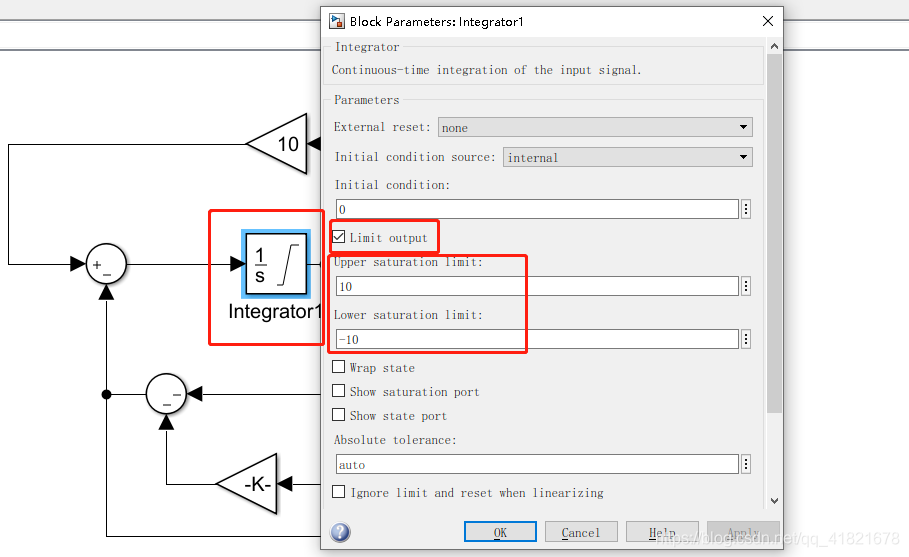

模块10：积分模块integrator

【设置积分输出的上下限】
在这里插入图片描述

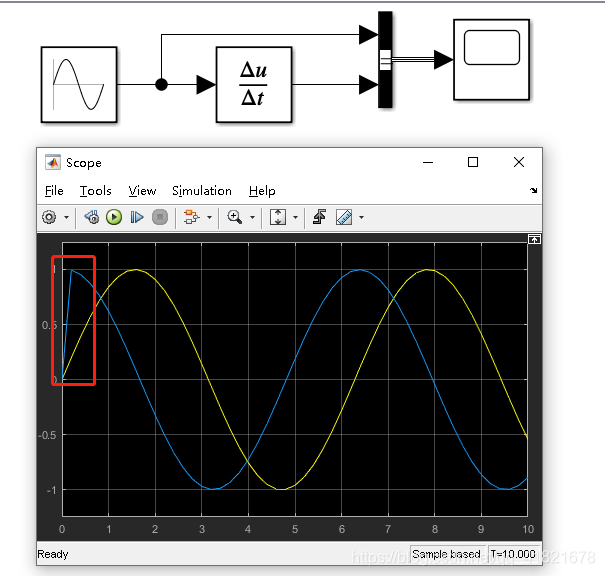

模块11：微分模块Derivative

【搭建系统时，尽量避免使用理想微分环节】
在这里插入图片描述

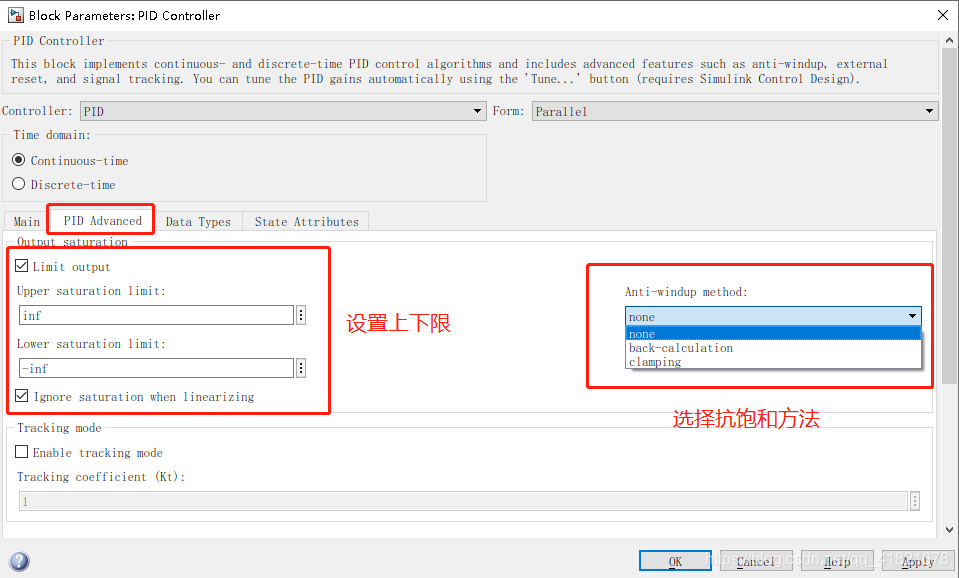

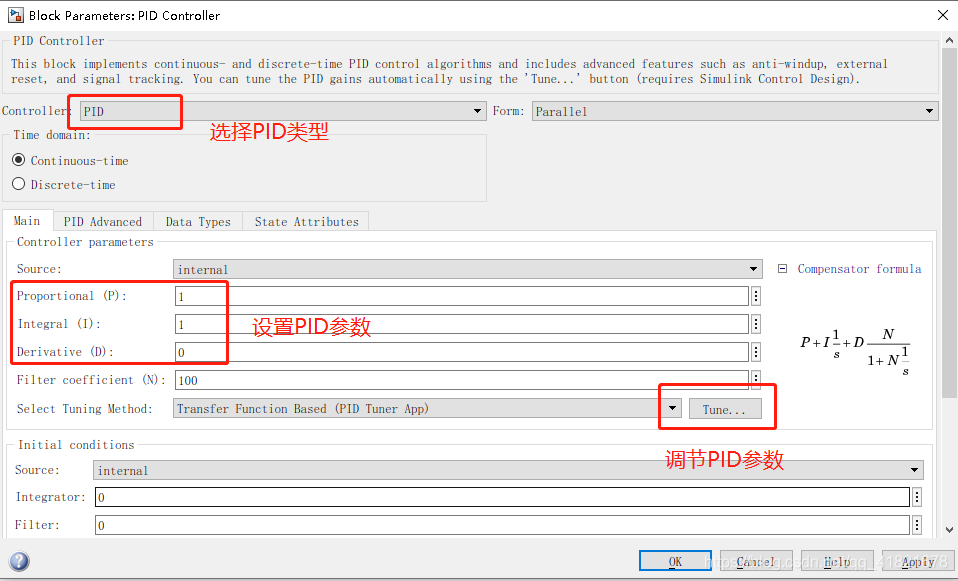

模块12：PID控制器模块PID Controller

在这里插入图片描述
在这里插入图片描述

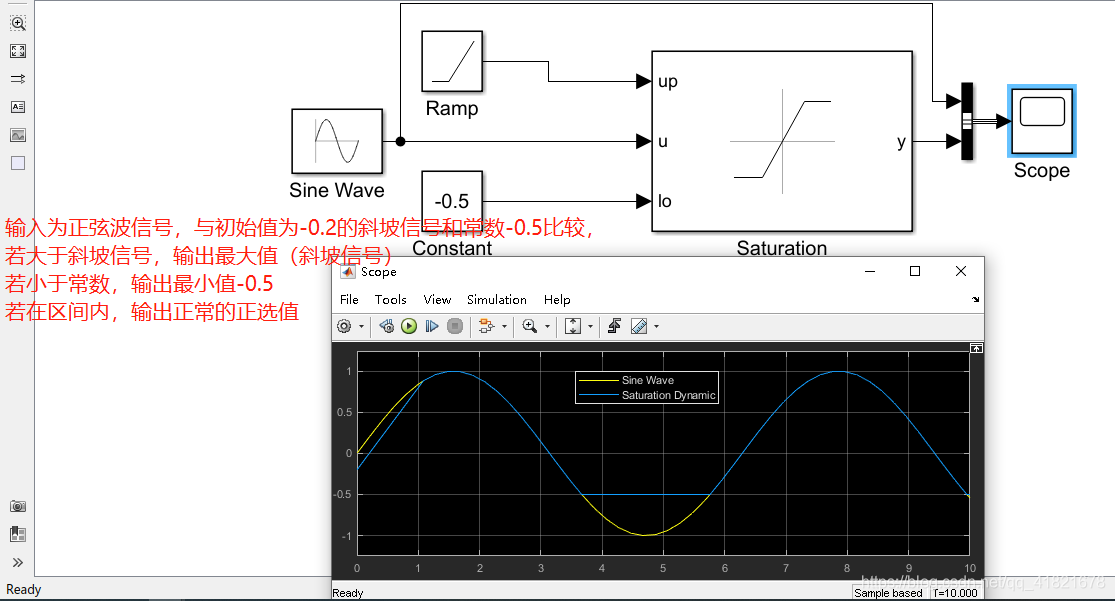

模块13：动态饱和模块Saturation Dynamic

在这里插入图片描述

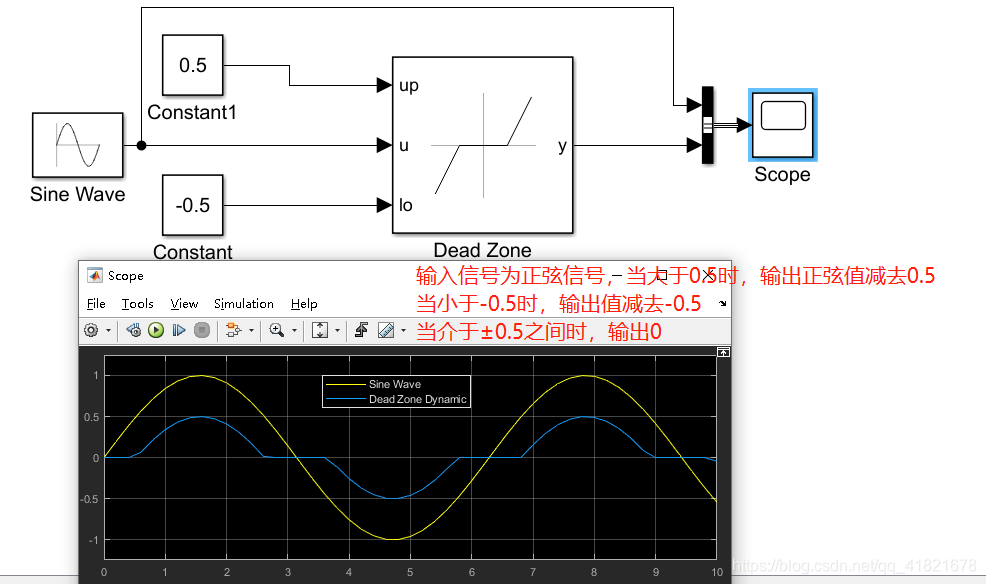

模块14：动态死区模块Dead Zone Dynamic

在这里插入图片描述

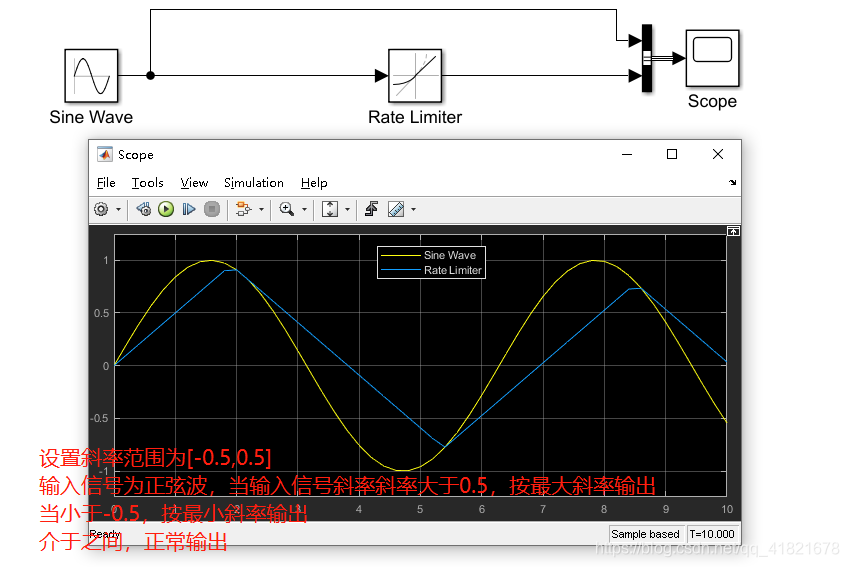

模块15：比例极限模块Rate Limiter

在这里插入图片描述

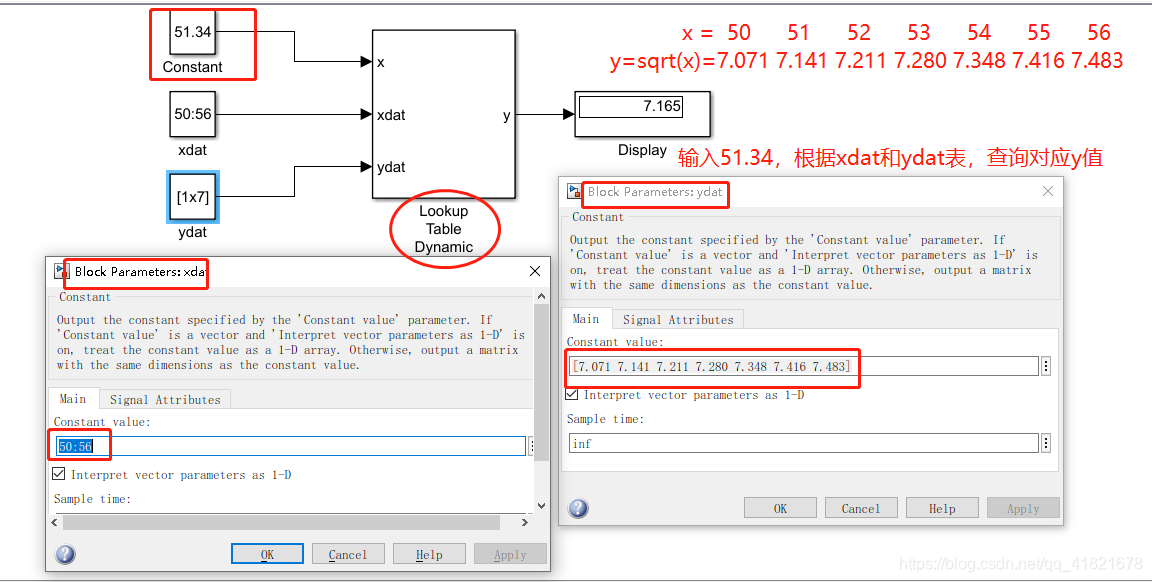

模块16：动态查询模块Lookup Table Dynamic

在这里插入图片描述

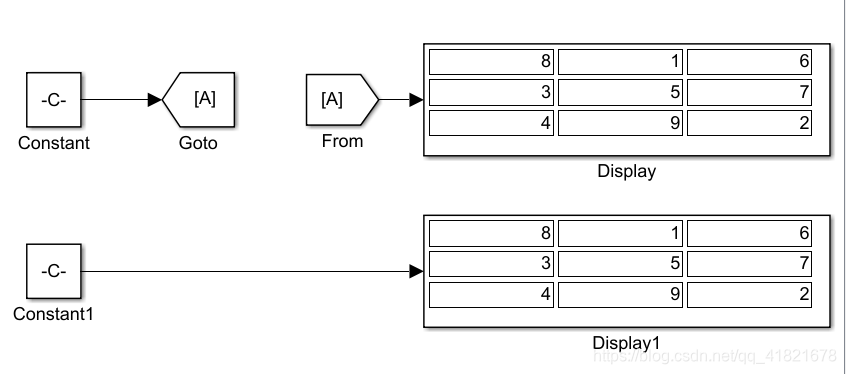

模块17：Goto和From模块

【当仿真模型比较复杂，不方便连线时可以使用】
在这里插入图片描述

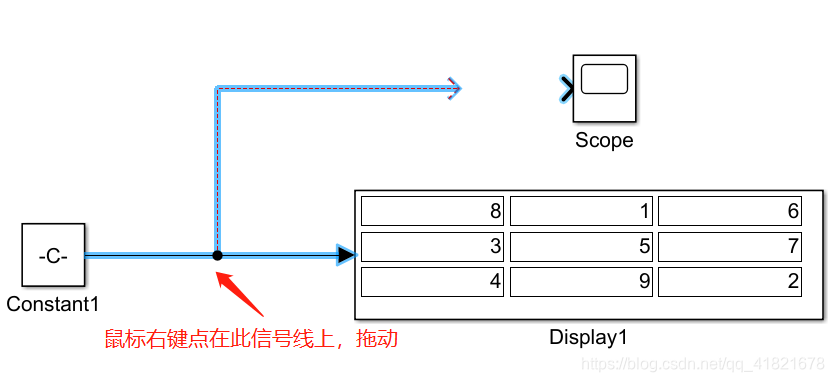

技巧18：引出新的信号线（matlab2018a）

【鼠标右键点在信号线上，拖动，可以快速引出新的信号线】
在这里插入图片描述

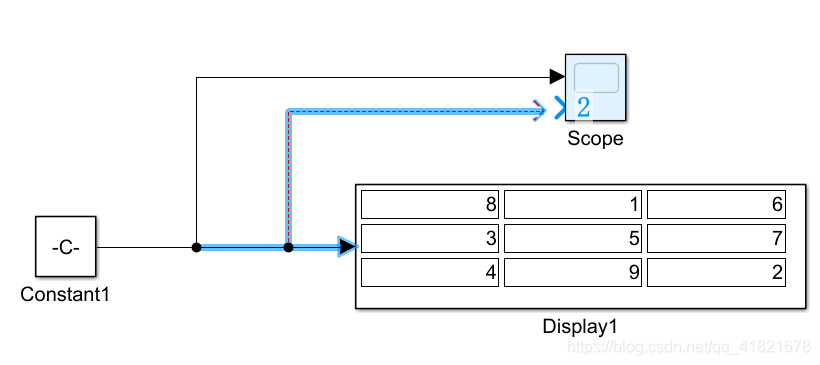

技巧19：Scope设置（matlab2018a）

【Scope直接信号线连接上就可以增加新的端口】
在这里插入图片描述
