静态时序分析Static Timing Analysis3——特殊路径（多周期、半周期、伪路径）的时序检查

已于 2023-07-02 15:44:23 修改
阅读量1.7k 收藏 16
点赞数 1
分类专栏： 静态时序分析 文章标签： 学习 静态时序分析
于 2023-04-12 10:52:41 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_42135020/article/details/130100161
版权

文章目录

前言

2023.4.12

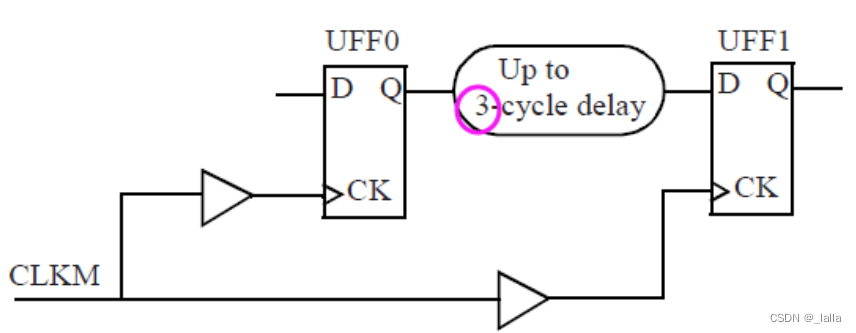

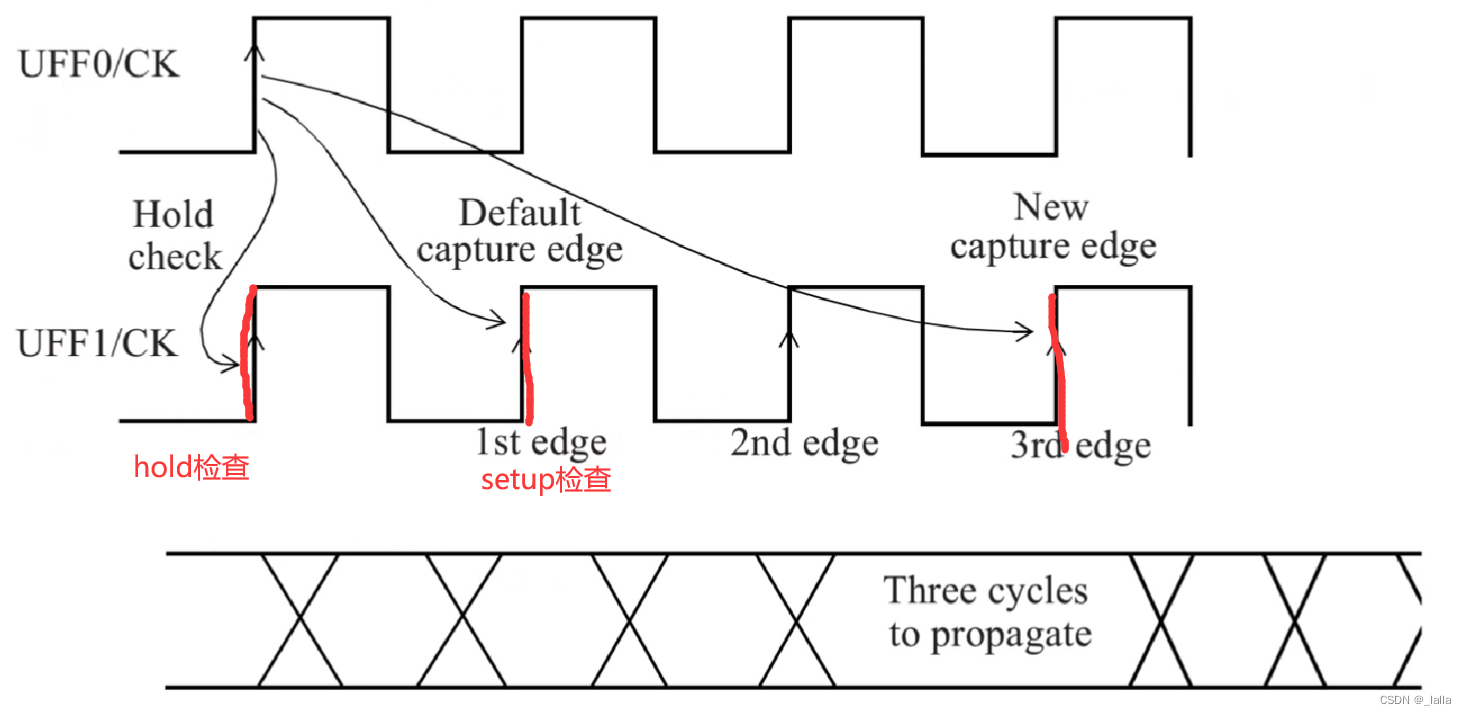

一、多周期路径

对于建立时间，要设置为N（向后移）；对于保持时间，要设置为N-1（向前移）。

create_clock -name CLKM -period 10 [get_ports CLKM]

set_multicycle_path 3 -setup -from [get_pins UFF0/Q] -to [get_pins UFF1/D]
set_multicycle_path 2 -hold -from [get_pins UFF0/Q] -to [get_pins UFF1/D]  //把建立时间检查点向前移两个周期

在这里插入图片描述

在这里插入图片描述

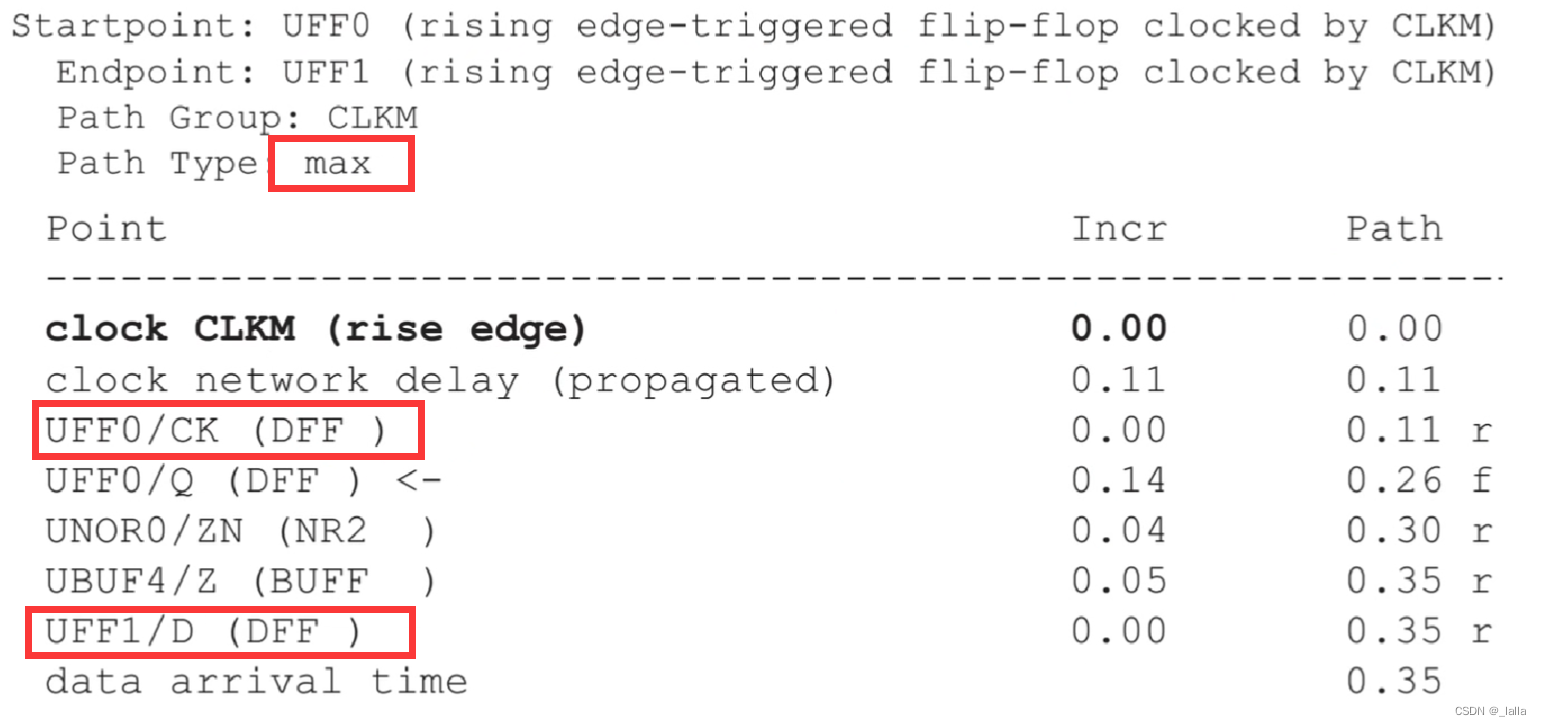

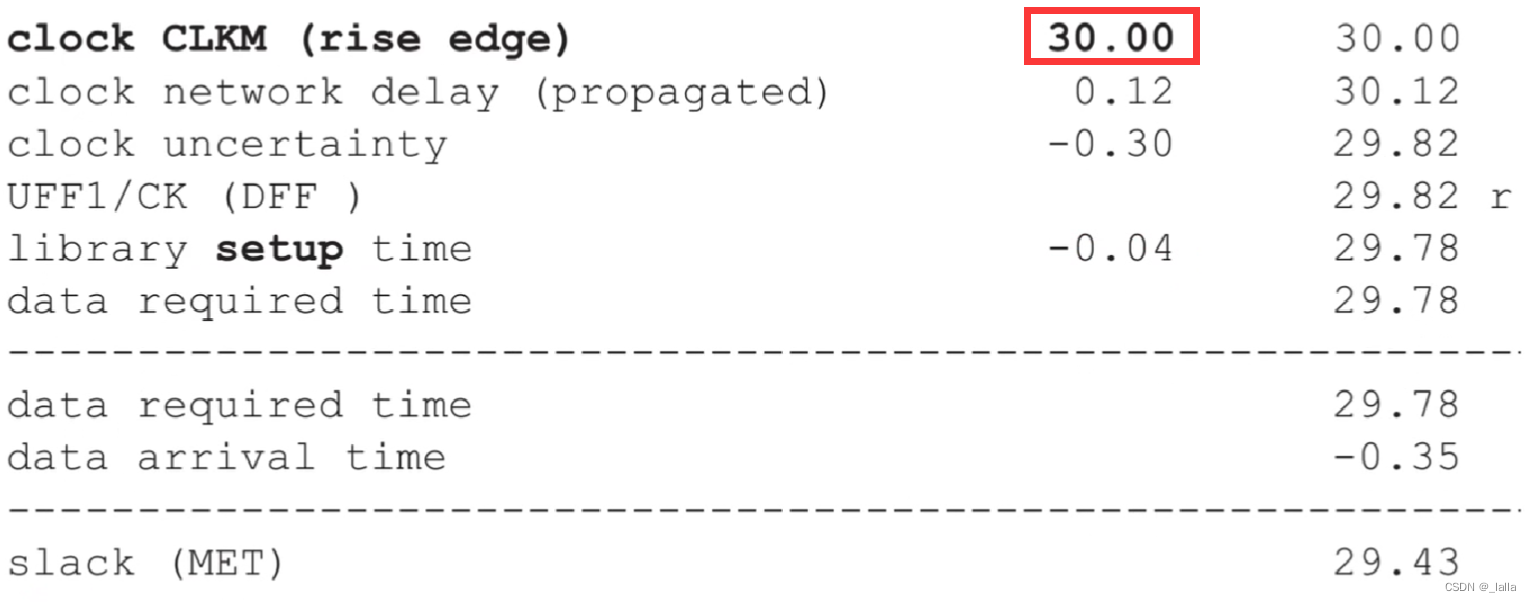

1、建立时间检查

在这里插入图片描述
在这里插入图片描述

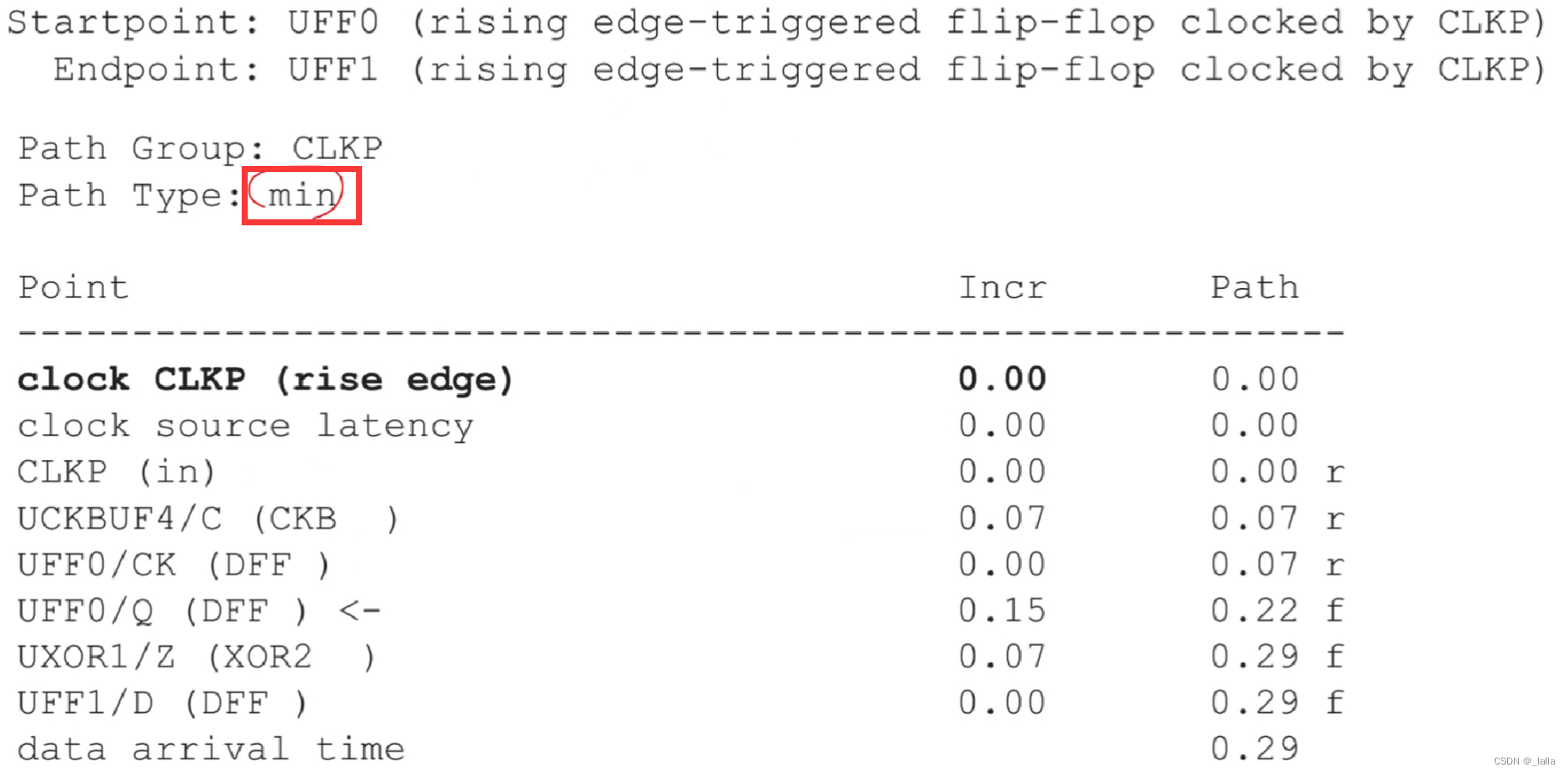

2、保持时间检查

本来默认的保持时间检查边沿是建立时间检查的前一个周期，在这里第三个周期检查建立时间，理论上第二个周期检查，但是这样对于保持时间的时序要求太严格了，也不符合我们实际的需求，需要保持这么多个周期，因此把保持时间检查节点向前移了两个周期。

在这里插入图片描述

所以时钟边沿从0开始了

在这里插入图片描述

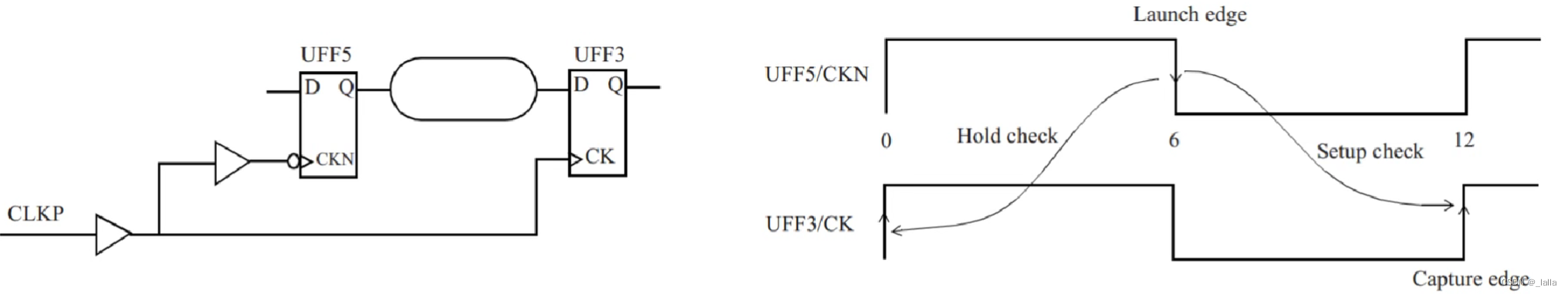

二、半周期路径

前者下降沿发送数据，后者上升沿采集数据，留给中间组合逻辑的时间就只剩下半个周期。

在半周期路径中，保持时间很容易满足，而建立时间要求比较严格。（hold很难修改违例）
在这里插入图片描述

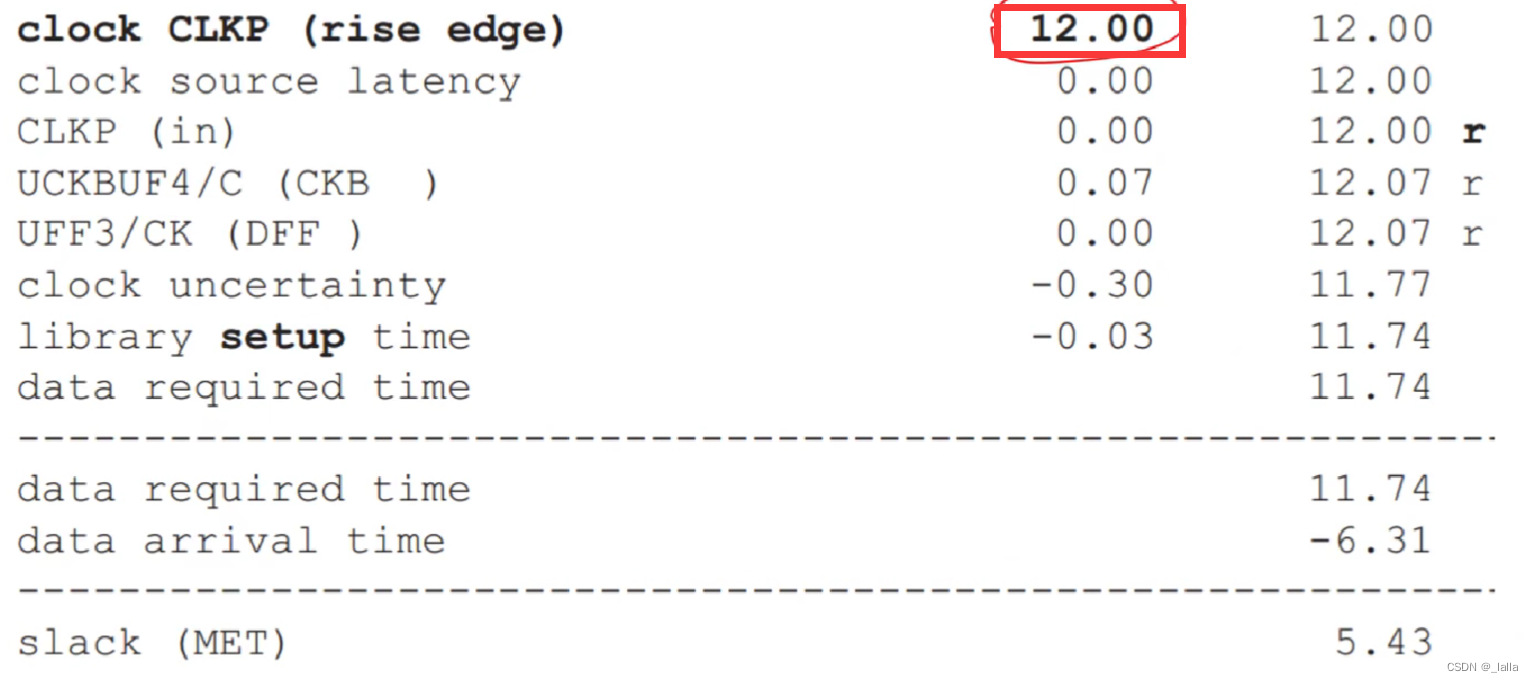

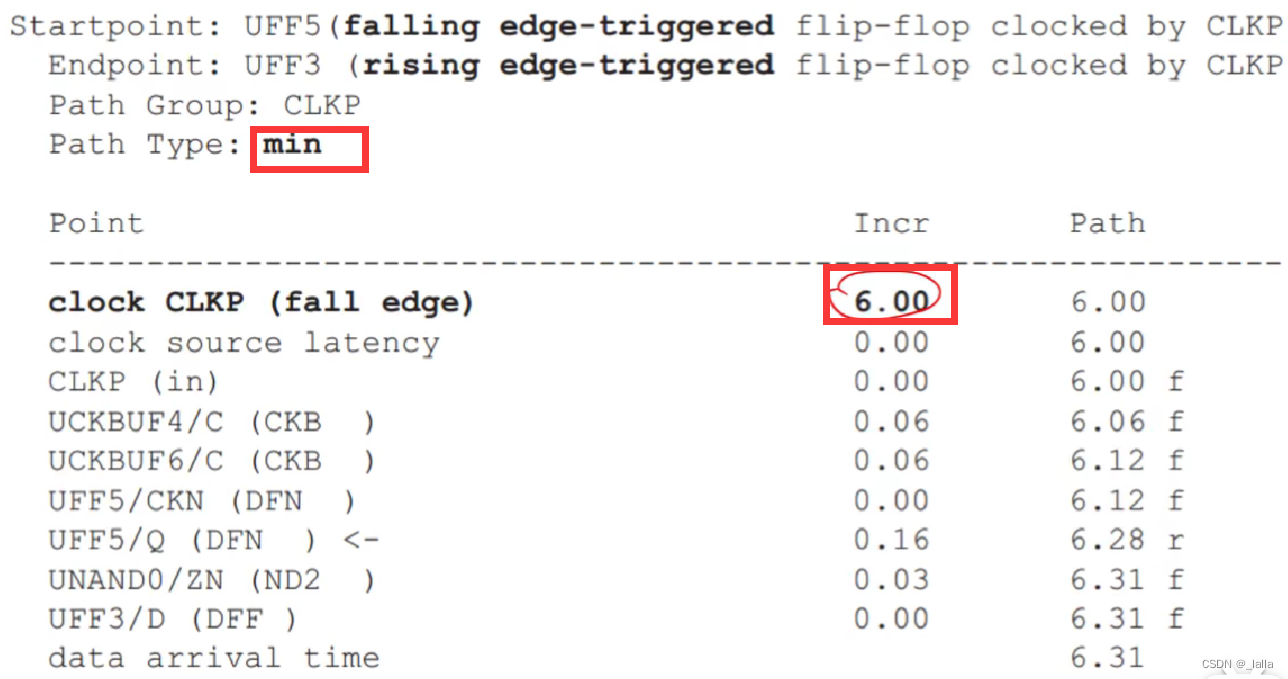

1、建立时间检查

在这里插入图片描述

在这里插入图片描述

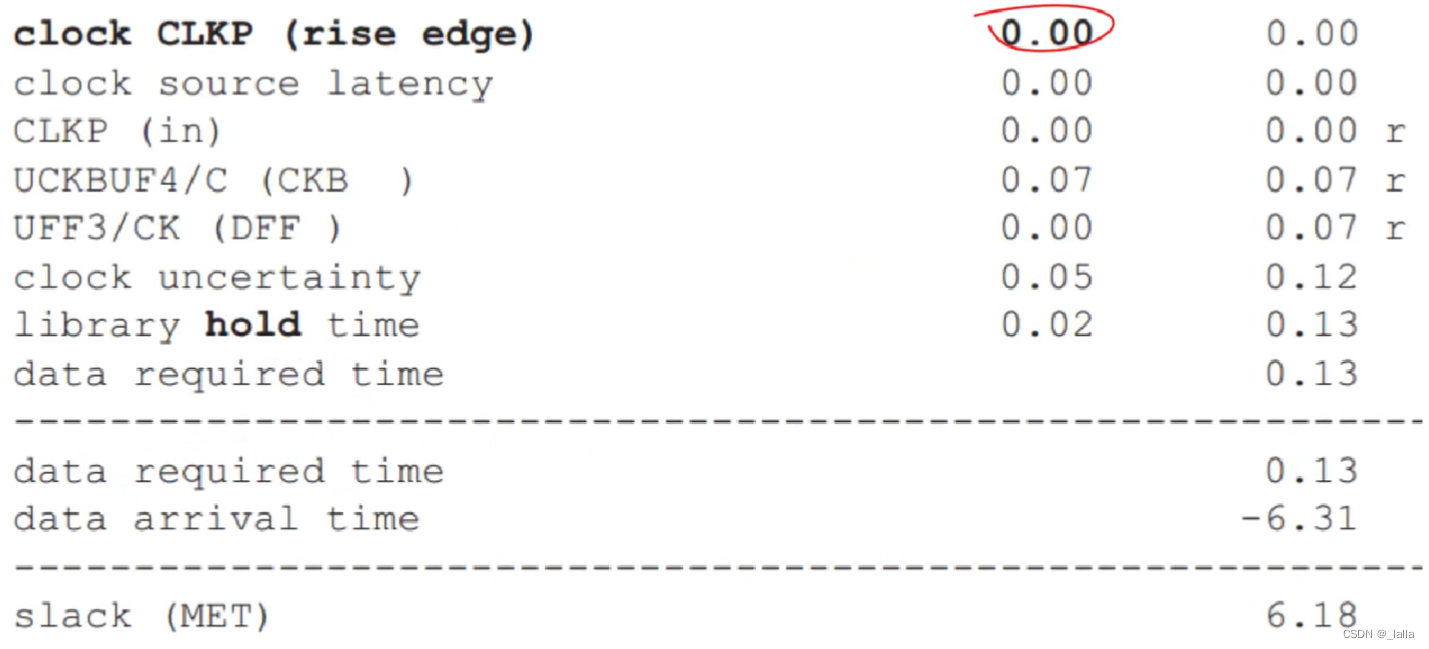

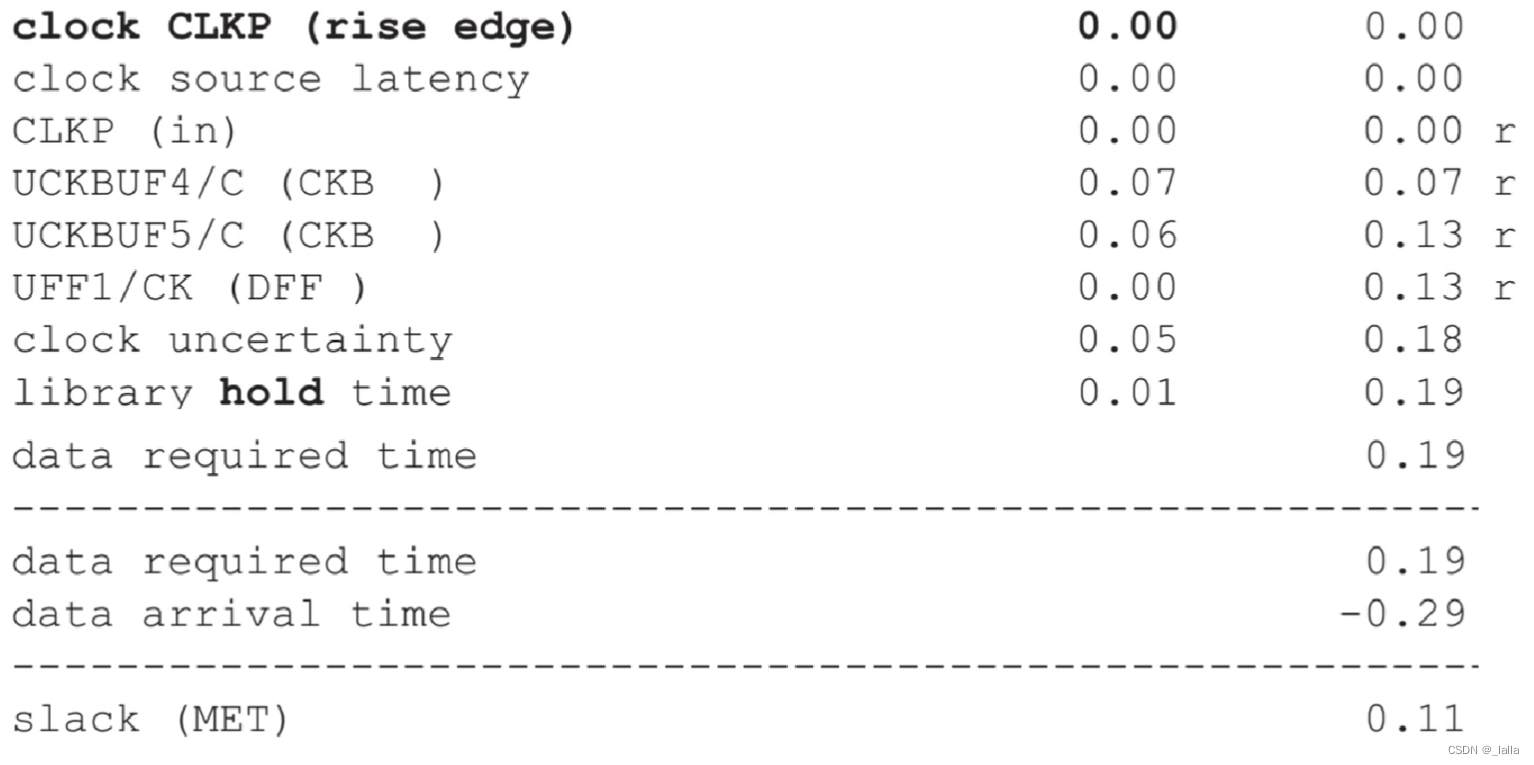

2、保持时间检查

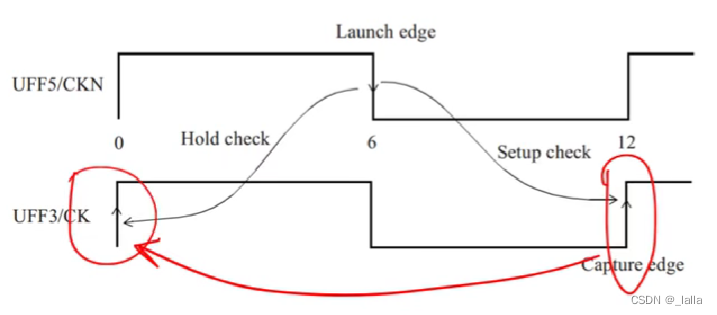

保持时间检查周期默认就在检查时间的前一个时钟周期，因此在下图中的0时刻。
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

三、伪路径

  • 伪路径，STA不会去分析，一方面提高分析的准确性，另一方面，提高软件PT运行的速度。
  • 跨时钟域信号涉及的路径都不用STA，所以跨时钟域的路径都需要设置伪路径。
  • 设置过多的伪路径，可能会使得仿真速度变慢。
  • 尽量少使用through这种方式，推荐使用第一种，分别指定两个时钟域，更加准确
set_false_path -from [get_clocks SCAN_CLK] -to [get_clocks CORE_CLK]

set_false_path -through [get_pins UMUX0/S] //通过这个pin的路径都不分析

set_false_path -through [get_pins SAD_CORE/RSTN]

set_false_path -to [get_ports TEST_REG*]  //以这个pin结尾的都是伪路径

set_false_path -through UINV/Z -through UAND0/Z  //按顺序依次通过上述pin的是伪路径
