永磁同步电机的矢量控制策略（十二）一一一MTPA最大转矩电流比控制

写在前面

12.1 永磁同步电机的最大转矩电流比控制

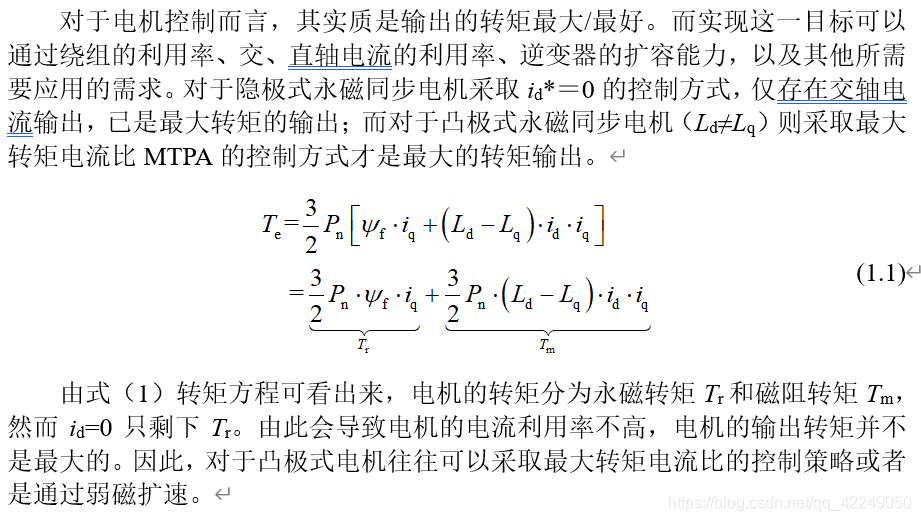

最大转矩电流比控制仍是在矢量控制框架下，所与id*=0不同点在于电流环指令电流的获取不一样。MTPA关键在于推导得到转矩与电流之间的数学表达式，以下介绍两种方法：一种是拉格朗日求极值，另外一种是定义法偏导求解。

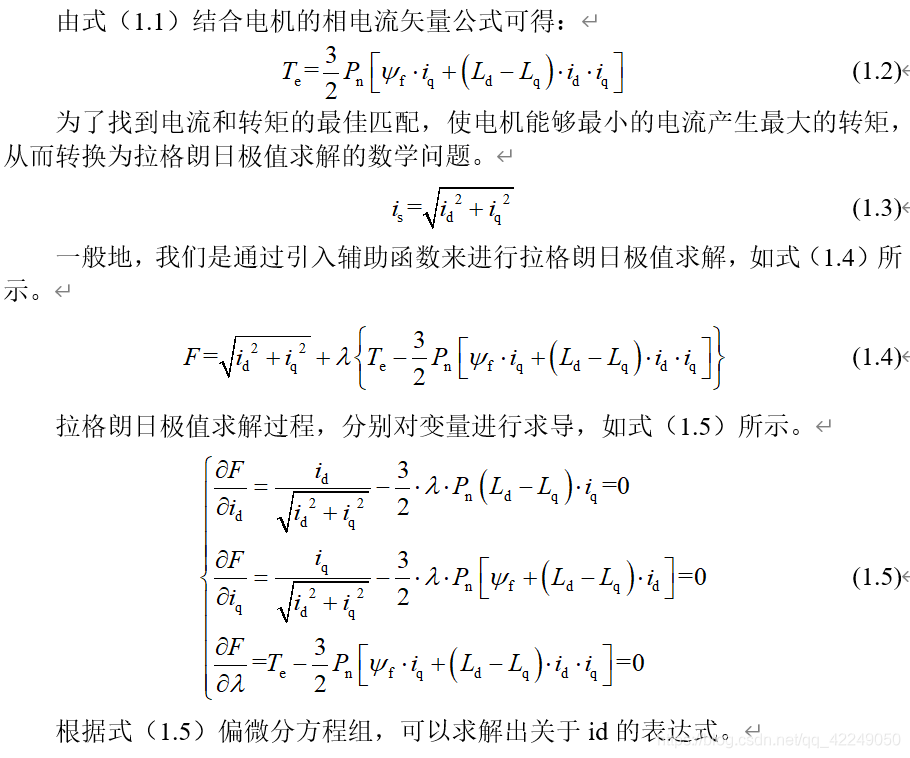

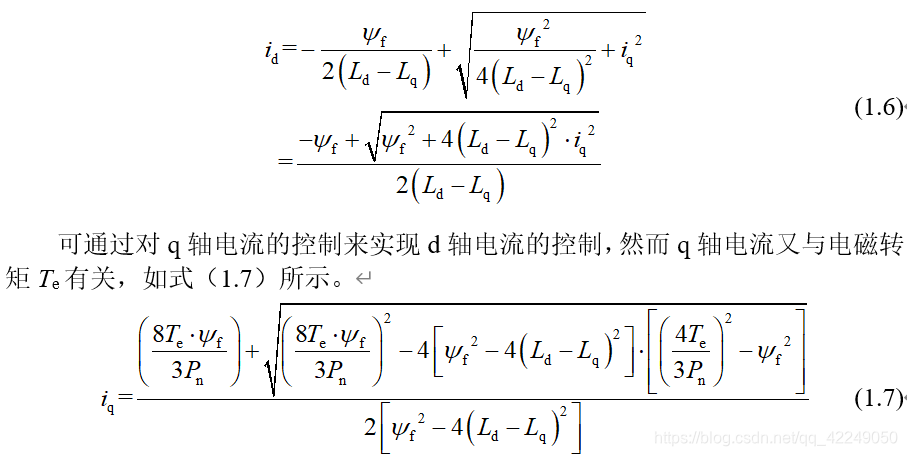

1.拉格朗日求极值


还有另外一种理论推导方法，以下更给对比验证。

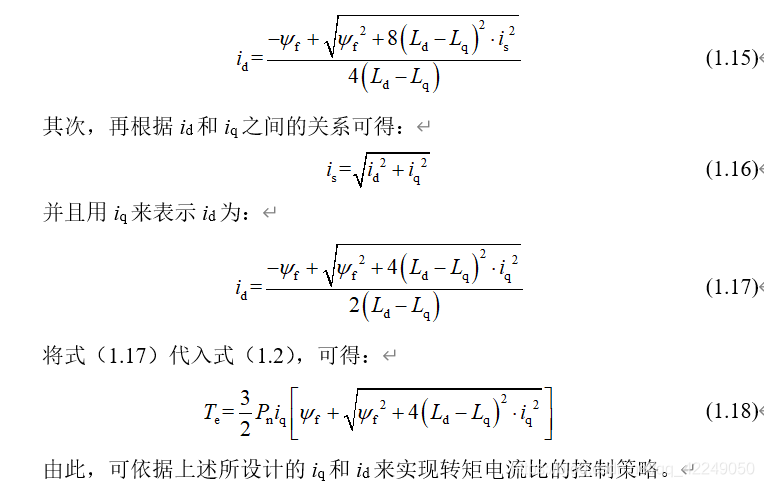

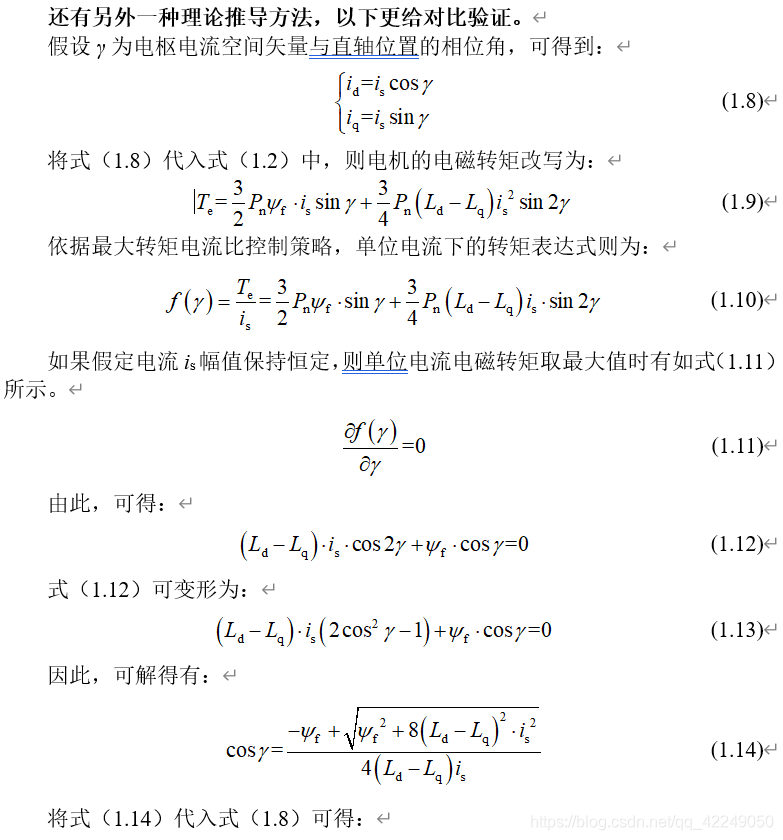

2.定义法偏导求解

还有另外一种理论推导方法，以下更给对比验证。
假设γ为电枢电流空间矢量与直轴位置的相位角，可得到：

12.2 永磁同步电机的最大转矩电流比仿真

最大转矩电流比的控制策略与id*＝0的控制策略的最大不同，在于电流环指令电流获取来源不同。仿真中最为关键的是转矩电流关系的实现，比如式（1.19）中的一元四次方程所表示的iq与Te之间的关系表达式：

运用仿真建模求解式（1.19）比较复杂，通常可以采取描点查表法来解决求解困难的问题，或者采取数据拟合的技术，也有采取分段拟合等改进方法。在实际编程中，可以根据此式（1.19）设定参数求解各个所需数值，利用查表法来解决转矩与电流之间的关系。

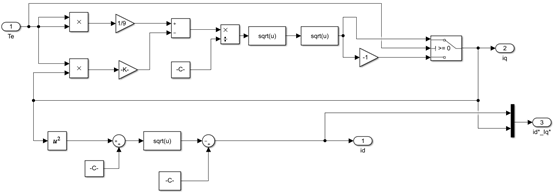

依据式（1.19）在MATLAB/Simulink仿真平台上搭建仿真模型如图1所示。

图1 转矩与电流的仿真模型图

最后依据最大转矩电流比的系统控制方框图，搭建整体系统的仿真图，如图2所示。以及仿真结果输出，如图3-6所示，分别为电机的转角、转矩和转速输出波形，以及电流输出波形。

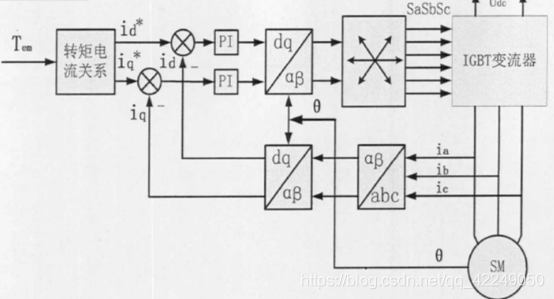

（a）永磁同步电机最大转矩电流比矢量控制系统方框图

（b）永磁同步电机最大转矩电流比矢量控制系统Simulink仿真图

图2 永磁同步电机MTPA矢量控制（a）系统结构图 （b）仿真图

电机的运行条件和本体设置如下：

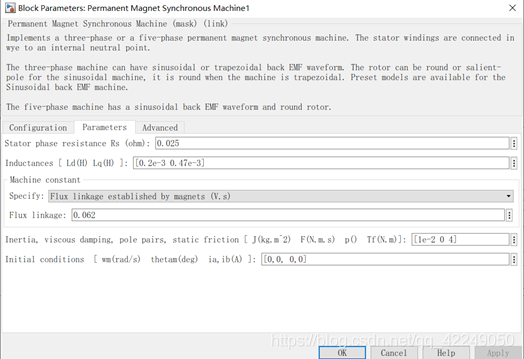

仿真设置条件为：运行时间为0.1 s，仿真解析算法为ode3，电流环的PI控制器比例积分参数分别为40和60，同时电机设置参数如下图所示：

仿真输出结果图3-6，如下所示。

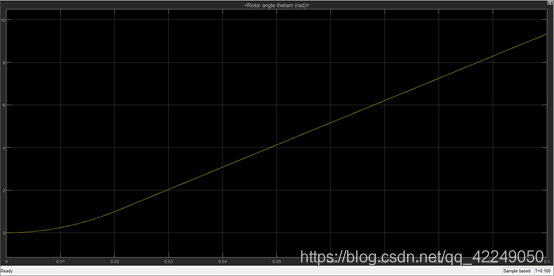

图3 永磁同步电机MTPA矢量控制电机转角波形

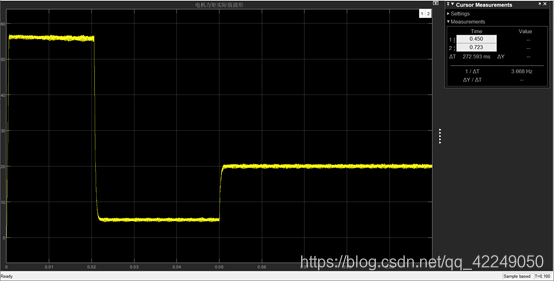

图4 永磁同步电机MTPA矢量控制电机转矩波形

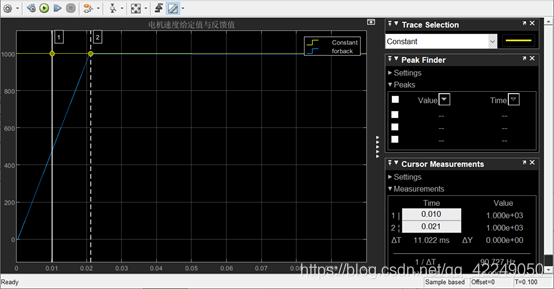

图5 永磁同步电机MTPA矢量控制电机转速波形

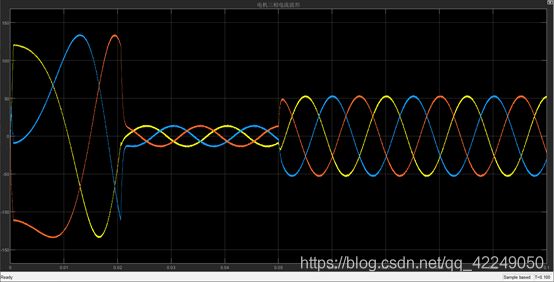

图6 永磁同步电机MTPA矢量控制电机电流波形

仿真结果分析

**由图4和图6可看出，电机在启动阶段存在较长时间的峰值转矩和紊乱电流，在电机稳态运行阶段电机转矩脉动仍较大。由图5转速输出波形可看出，实际转速与参考转速始终存在着一定的滞后跟踪，转速响应速度并不快速，但是几乎不存在超调。由此，可看出转速环采取MTPA的控制方式，使得转速的超调性能得到大大的改善。但是转速的其他性能却并不乐观，因此有必要对其参数进行整定，或者改进现有的MTPA控制方式。**常见的如结合弱磁控制与电压前馈补偿下的改进方式，或者结合观测器模型扰动补偿的控制方式，又或者是改进MTPA控制方式的转矩与电流之间关系表达式采取分段函数、或查询表的方式。这些研究有待后续的继续更新。

总结

1.转矩Te与q轴电流的关系

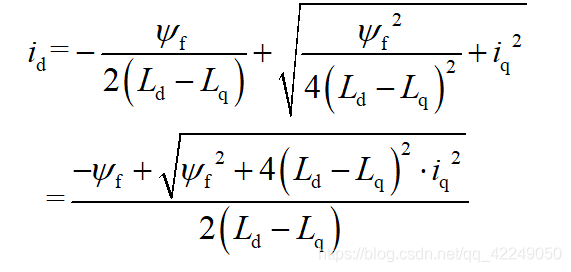

2.d轴电流与q轴电流的关系

依据上叙述两个表达式可计算出d-q轴电流环的指令电流参考值。

3.MTPA控制方式的改进点

结合弱磁控制与电压前馈补偿下的改进方式，或者结合观测器模型扰动补偿的控制方式，又或者是改进MTPA控制方式的转矩与电流之间关系表达式采取分段函数、或查询表的方式。

---
