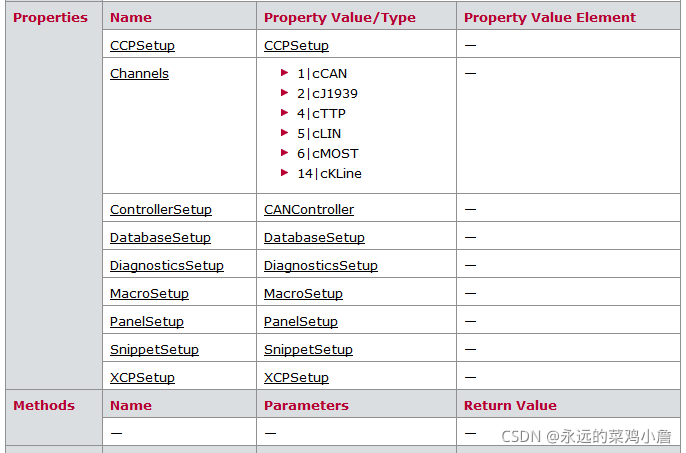

GeneralSetup

General 对象代表着对于 CANoe 配置的通用设置。
在这里插入图片描述

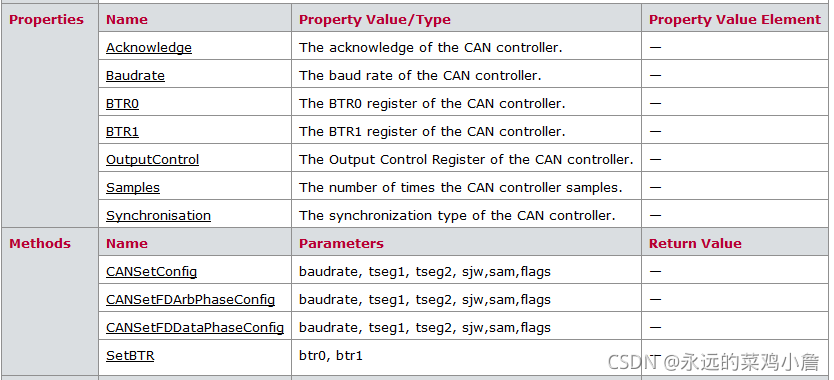

CANController

CANController 对象代表特定通道的 CAN 控制器。
属性如下：
1. Acknowledge： 显示或设置 CAN 控制器的确认类型。此属性仅由Philips SJA1000 支持。
2. Baudrate： 显示或设置 CAN 控制器的波特率。
3. BTR0： 设置 CAN 控制器的 BTR0 寄存器。
4. BTR1： 设置 CAN 控制器的 BTR1 寄存器。
5. OutputControl： 显示或设置 CAN 控制器的输出控制寄存器。 Philips SJA1000 不支持此属性。
6. Samples： 显示或设置 CAN 控制器采样的次数。采样次数的允许值为1和3。 如果不显示1，则采样将设置为3。
7. Synchronisation： 显示或设置 CAN 控制器的同步类型。
0 —— cRecessiveDominant
1 —— cAllEdges

方法如下：
1. CANSetConfig： 此方法可用于设置 CAN 通道的配置。如果通道处于 CAN FD 模式，则这些方法将通道的模式切换到 CAN 。
2. CANSetFDArbPhaseConfig： 此方法可用于设置 CAN FD 通道的配置。如果通道处于 CAN 模式，则这些方法将通道的模式切换到 CAN FD 。
3. CANSetFDDataPhaseConfig： 此方法可用于设置 CAN FD 通道的配置。如果通道处于 CAN 模式，则该方法将通道的模式切换为 CAN FD 。
4. SetBTR： 设置 CAN 控制器的 BTR 寄存器。
在这里插入图片描述

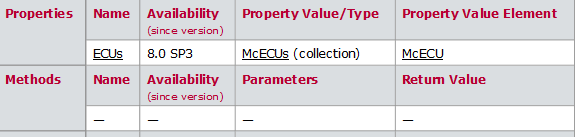

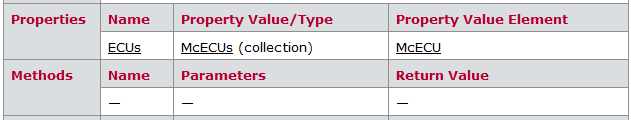

CCPSetup

CCPSetup 对象表示 CANoe 应用程序的 CCP 设置。 CCPSetup 对象仅在 CANoe 中可用。
在这里插入图片描述

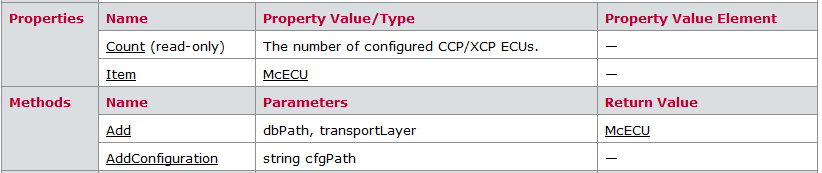

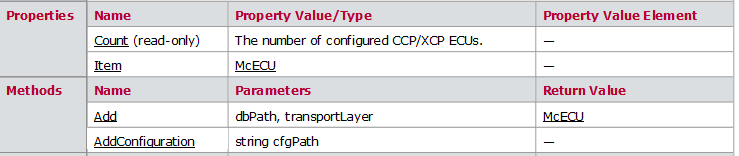

McECUs

代表所有配置的 CCP/XCP ECU 的集合的 McECUs 对象。
在这里插入图片描述

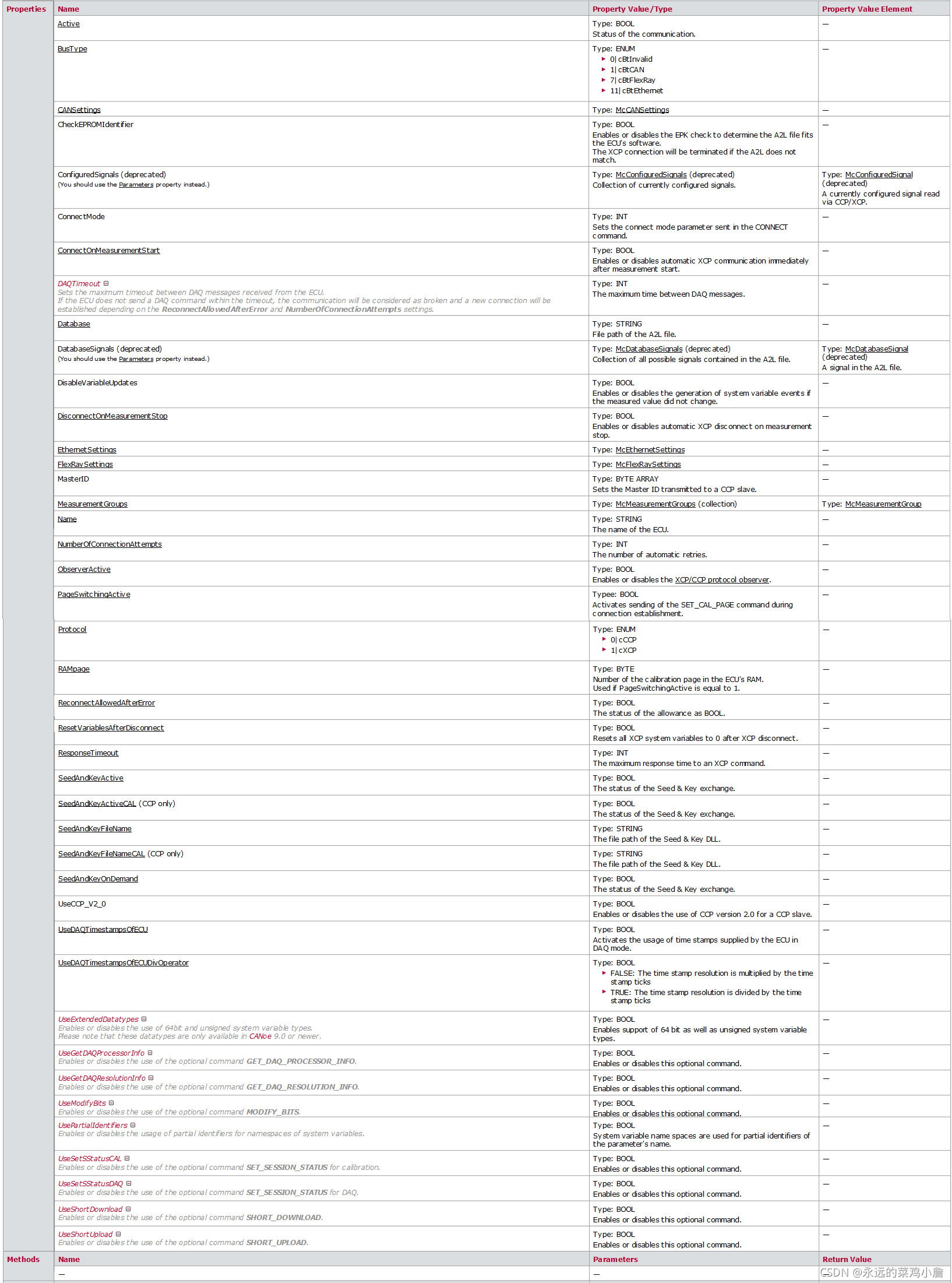

McECU

McECU 代表着某个 CCP / XCP ECU
在这里插入图片描述

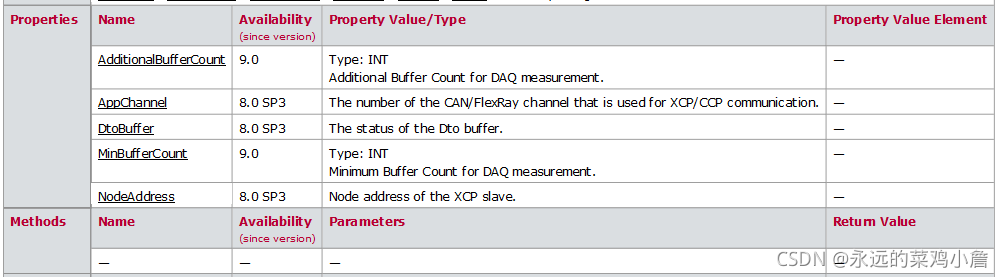

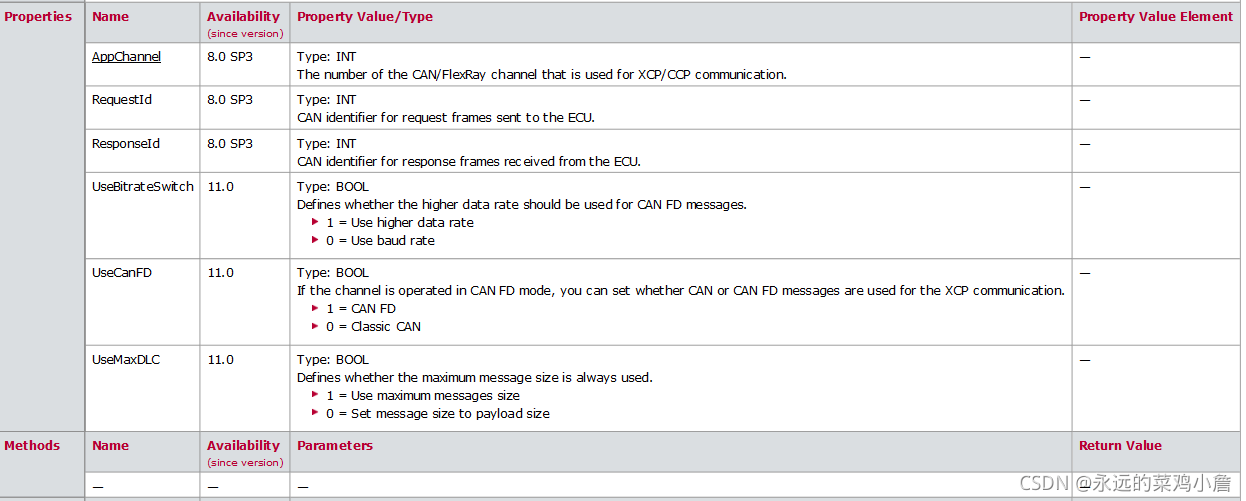

McCANSettings

McCANSettings 对象包含所有与 CAN 相关的 XCP/CCP 设置。
在这里插入图片描述

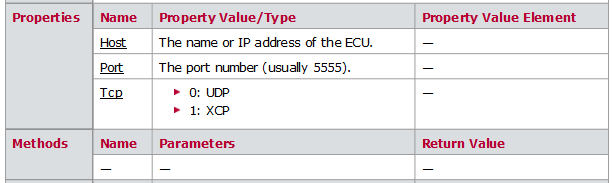

McEthernetSettings

McEthernetSettings 对象包含所有与 Ethernet 相关的 XCP/CCP 设置。
在这里插入图片描述

McFlexRaySettings

McFlexRaySettings对象包含所有与 FlexRay 相关的 XCP/CCP 设置
在这里插入图片描述

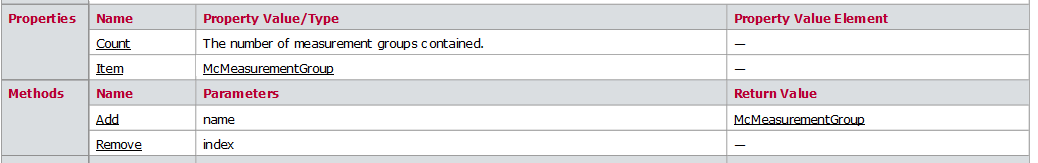

McMeasurementGroups

McMeasurementGroups 对象表示可以为 CCP/XCP 测量激活的所有参数集及其测量设置。
在这里插入图片描述

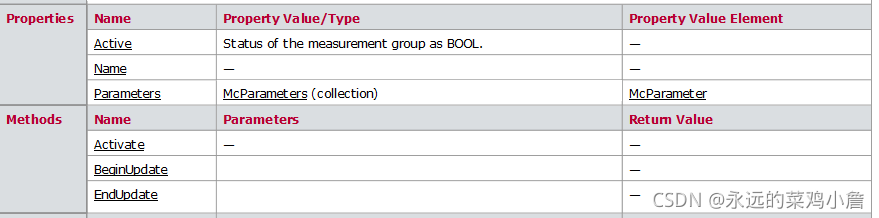

McMeasurementGroup

McMeasurementGroup 对象表示一组参数及其用于 CCP/XCP 测量的测量设置
在这里插入图片描述

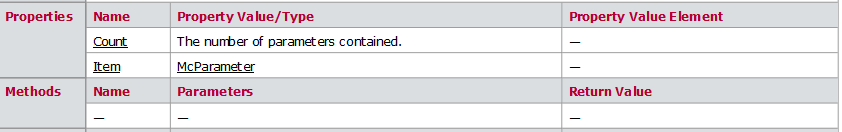

McParameters

这一目录应为McMeasurementGroup 的子目录，但是因为无法自动生成子目录，所以使用第六级目录代替。McParameters 对象表示数据库的所有参数。该对象替换了不推荐使用的对象 McConfiguredSignals 和 McDatabaseSignals！
在这里插入图片描述

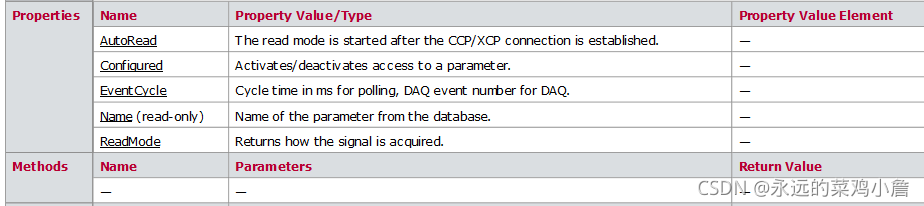

McParameter

这一目录应为McParameters 的子目录，但是因为无法自动生成子目录，所以使用第六级目录代替。McParameter 对象表示来自数据库的单个参数。这个对象取代了不推荐使用的对象 McConfiguredSignal 和 McDatabaseSignal！
在这里插入图片描述

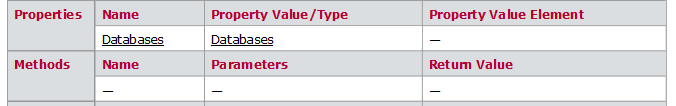

DatabaseSetup

DatabaseSetup 对象代表当前配置的指定数据库。
在这里插入图片描述

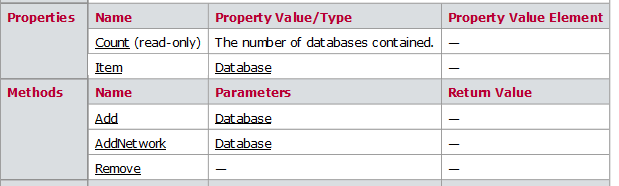

Databases

Databases 对象代表 CANoe 的指定数据库。
在这里插入图片描述

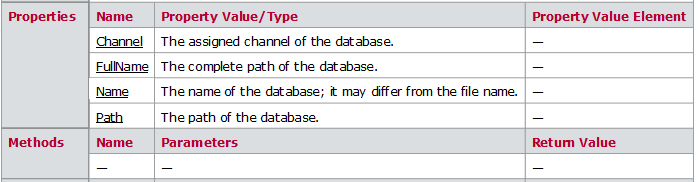

Database

Database 对象表示 CANoe 应用程序的指定数据库。
在这里插入图片描述

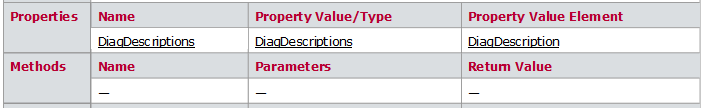

DiagnosticSetup

DiagnosticsSetup 对象允许访问当前加载的诊断描述集。
在这里插入图片描述

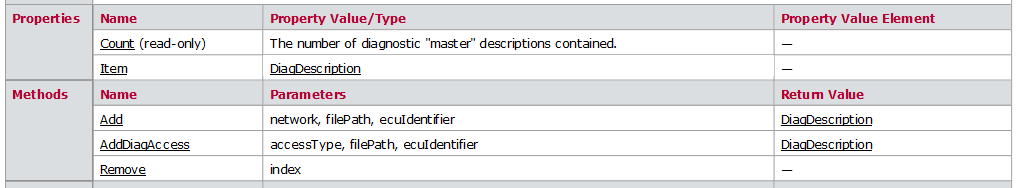

DiagDescriptions

DiagDescriptions 对象表示在 CANoe 中配置的诊断主要描述。 DiagDescriptions 对象仅包含主要描述。使用 DiagDescription 对象的 AdditionalDescriptions 属性访问附加描述。在测量运行或诊断配置对话框打开时添加或删除附加诊断描述会导致错误
在这里插入图片描述

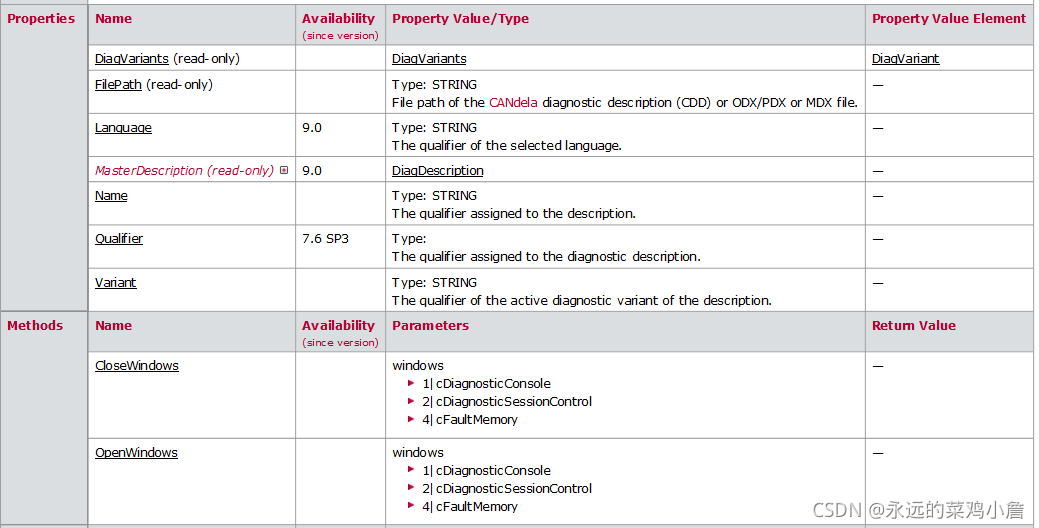

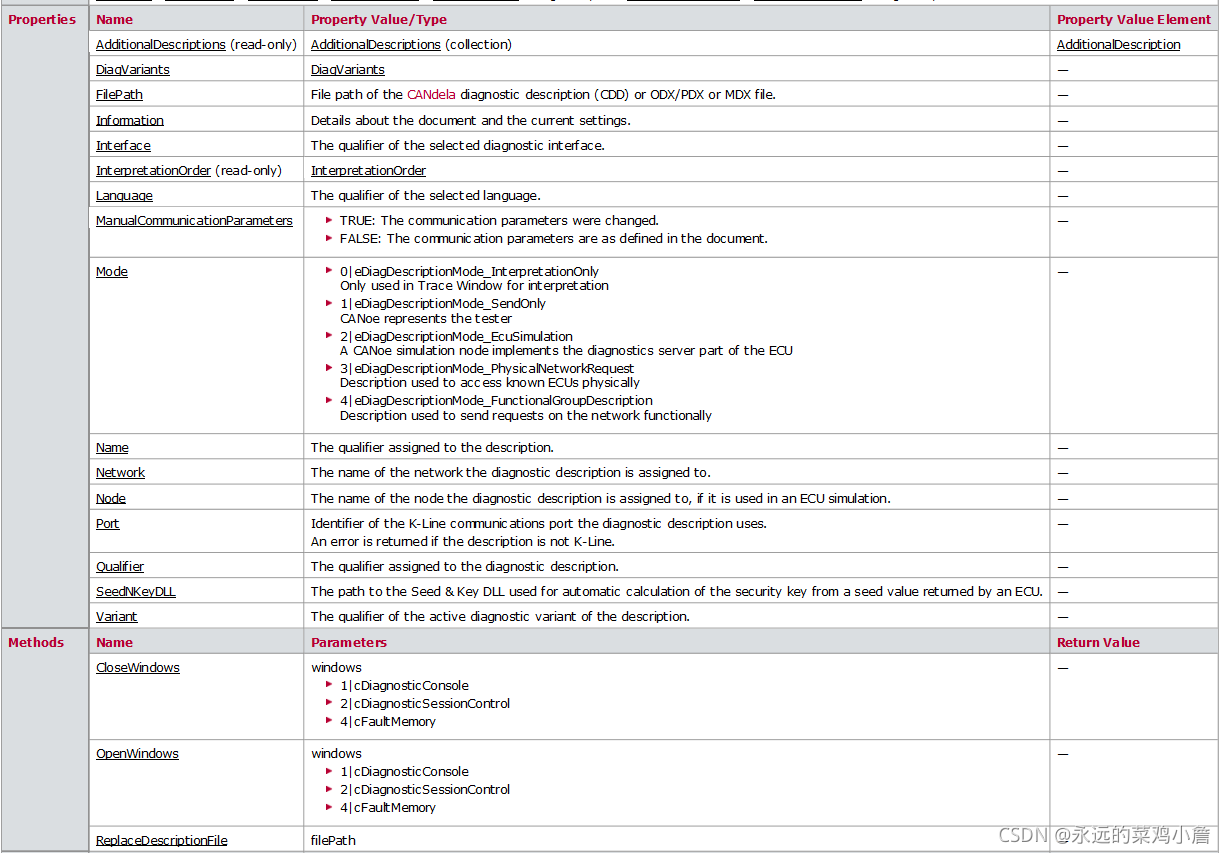

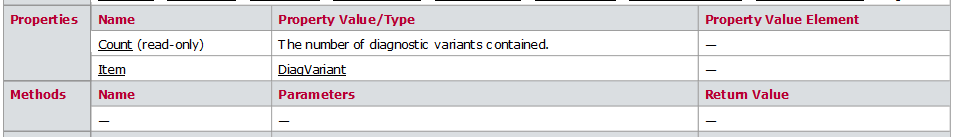

DiagDescription

DiagDescription 对象代表在 CANoe 中配置的一个诊断简短的主要描述。使用 AdditionalDescriptions 属性访问附加说明。
在这里插入图片描述

AdditionalDescriptions

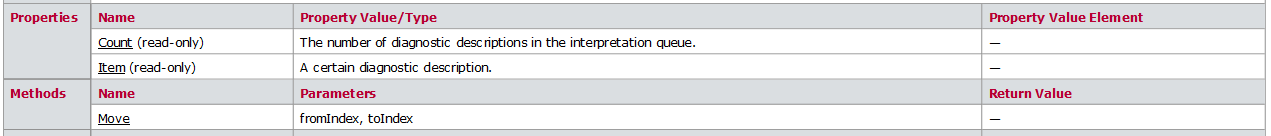

AdditionalDescriptions 对象表示在 CANoe 中配置的附加诊断描述。在测量运行或诊断配置对话框打开时添加或删除附加说明会导致错误。附加说明添加到解释顺序中的顺序与添加到说明中的顺序相同。可以使用 InterpretationOrder 对象的 Move 方法更改顺序。使用 DiagDescriptions 对象访问诊断简短的主要描述。

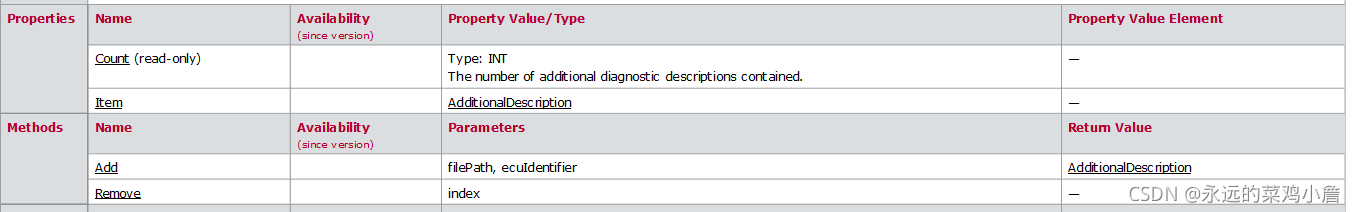

在这里插入图片描述
