本文详细介绍如何使用NiosII软核处理器在FPGA上实现HelloWorld程序，包括硬件设计、软件设计及下载过程。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

文章目录

一、了解Qsys
二、Nios II的介绍
三、利用NiosII实现hello world
四、实际结果
五、参考资料

一、了解Qsys

Quartus中的一个系统集成工具

名称
最先版本中名为SOPC Builder，最新版本名为Platform Designer
SOPC的含义
可编程片上系统（采用编程方法将整个系统集成到一个芯片上）
Qsys作用
①通过集成IP核快速实现SOPC系统
②自动创建IP核之间的互联逻辑
③自定义IP核

二、Nios II的介绍

FPGA所设计的一种RSIC架构的嵌入式软核处理器
Nios II的三种产品

Nios II/f（快速）——最高的系统性能，中等FPGA使用量
Nios II/s（标准）——高性能，低FPGA使用量
Nios II/e(经济)——低性能，最低的FPGA使用量

三、利用NiosII实现hello world

(一)硬件设计

创建工程文件
启动 Quartus II 软件，选择File->New Project Wizard，在出现的界面下先Next，填写工程的路径和名称，然后接着Next，直到出现下面界面并进行相应操作。接着一路Next，直到Finish，完成工程的创建。
使用Qsys

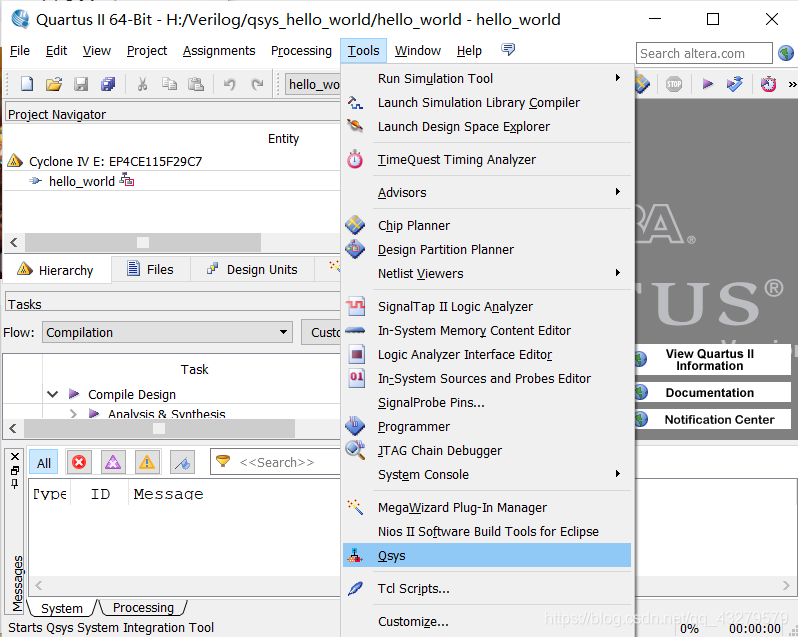

选择Tools->Qsys

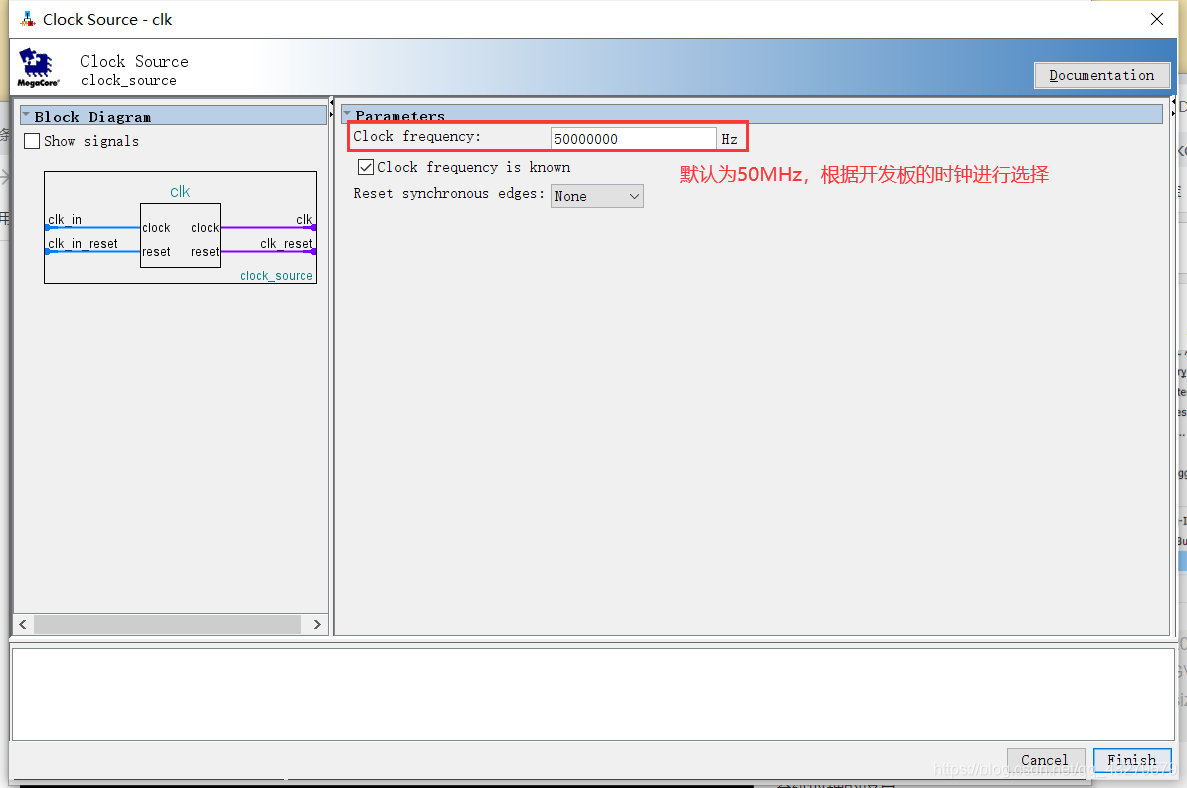

①系统时钟的设置
双击System Contents中的clk_0

②Nios II Processor的添加

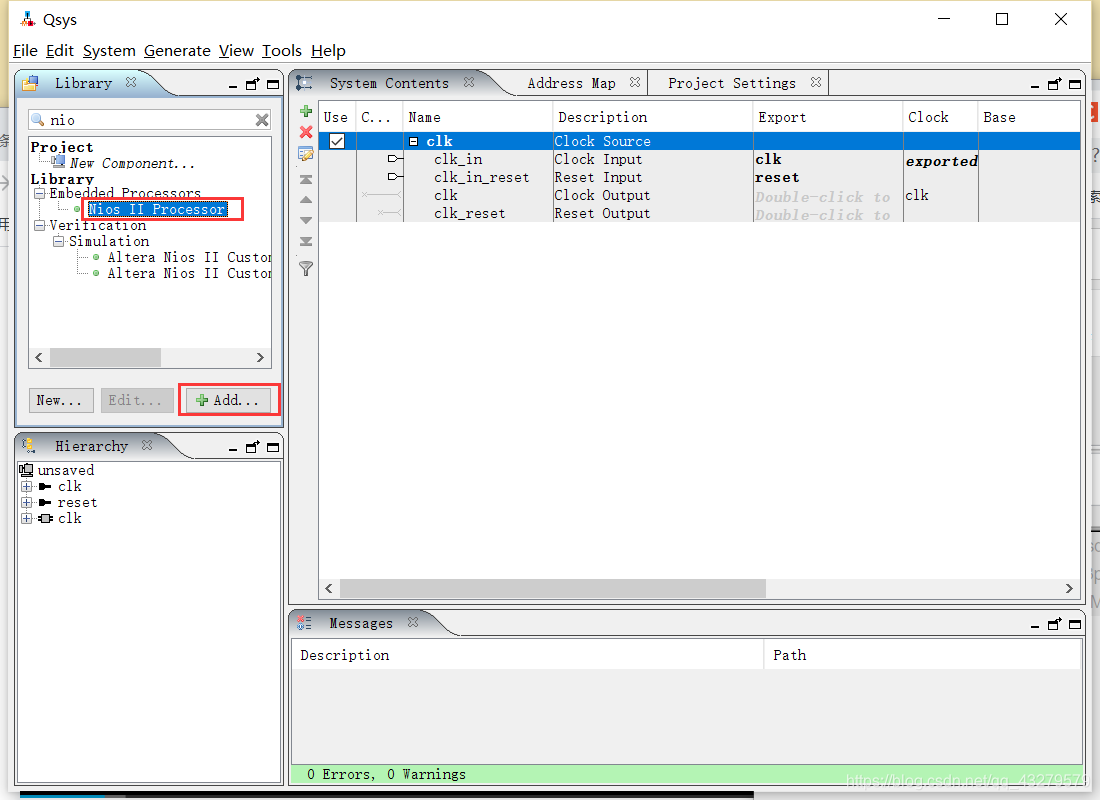

在搜索框中，输入nio，找到Nios II Processor，点击Add

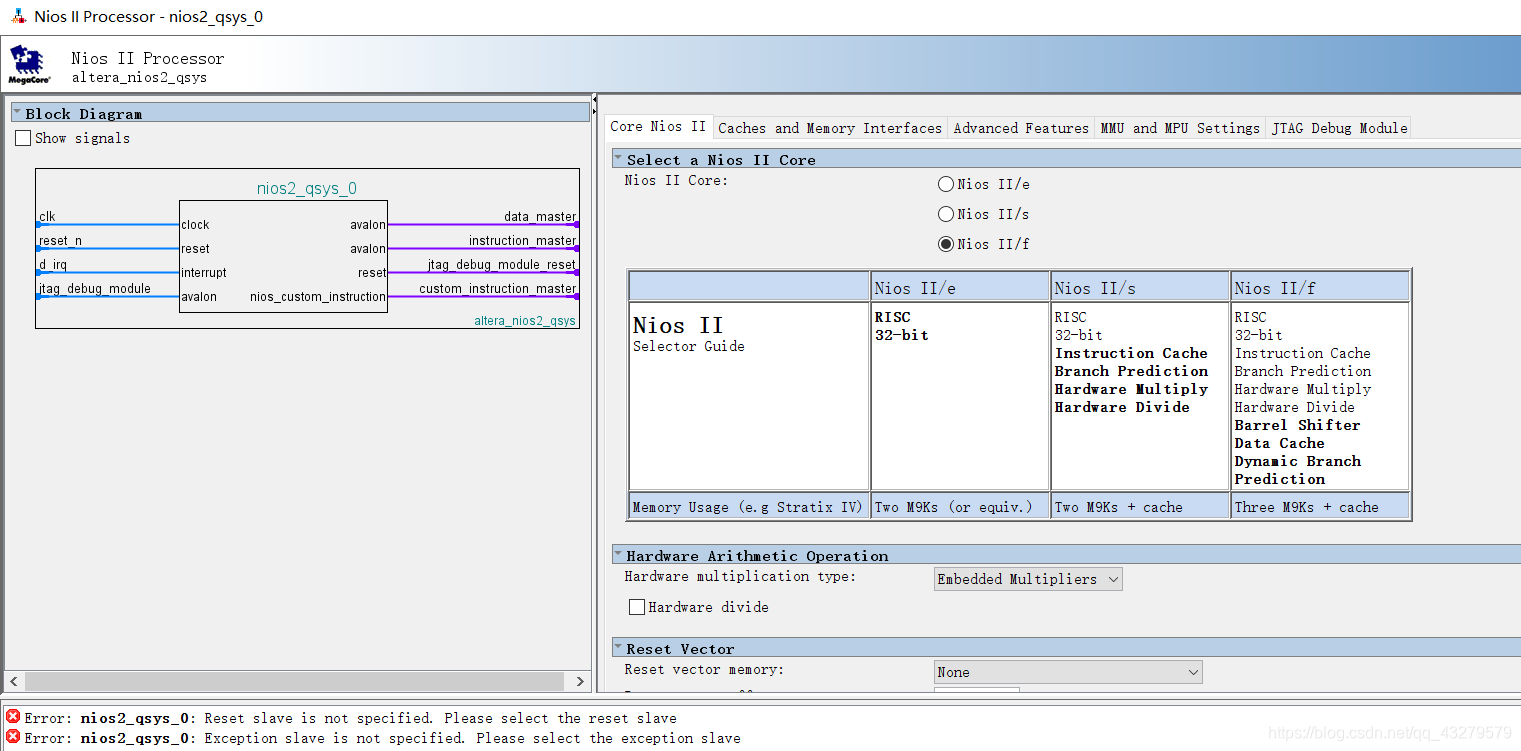

保持默认配置，选择Finish
③On_Chip Memory的添加

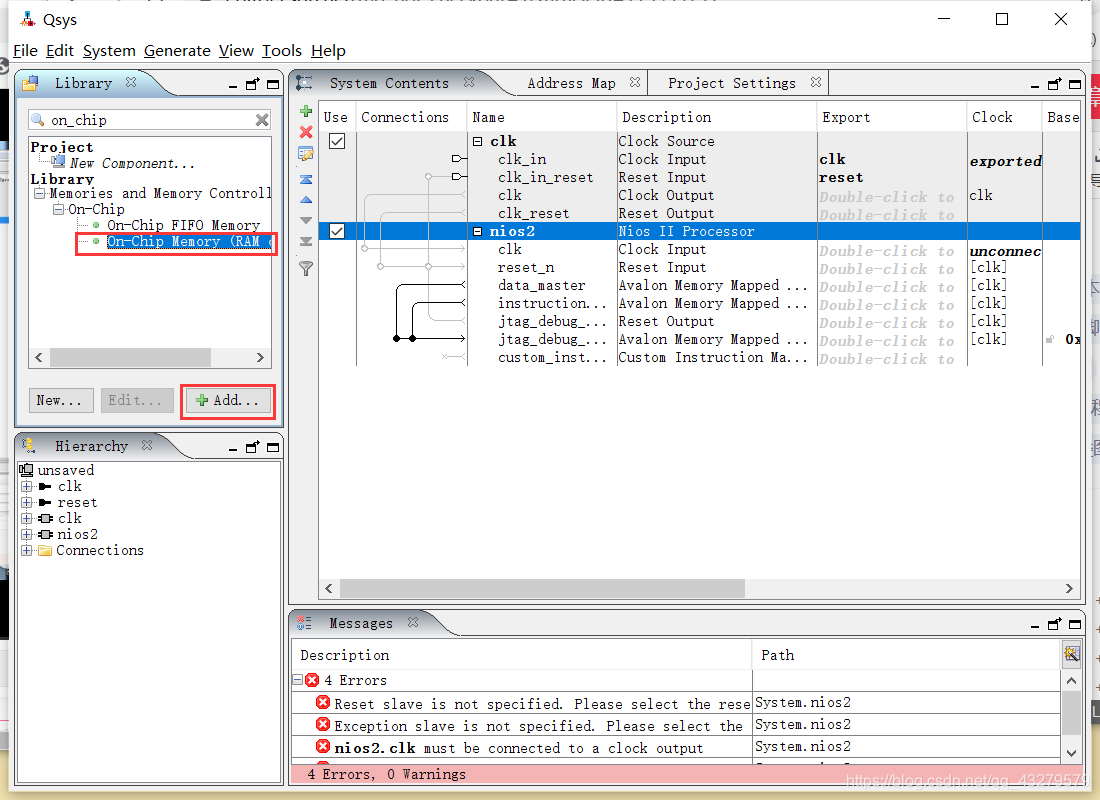

在搜索框中，输入on_chip，找到On_Chip Memory，点击Add

设置大小为10K，其他保持默认设置

④JTAG UART的添加（作用：利用JTAG完成，URAT通信功能）

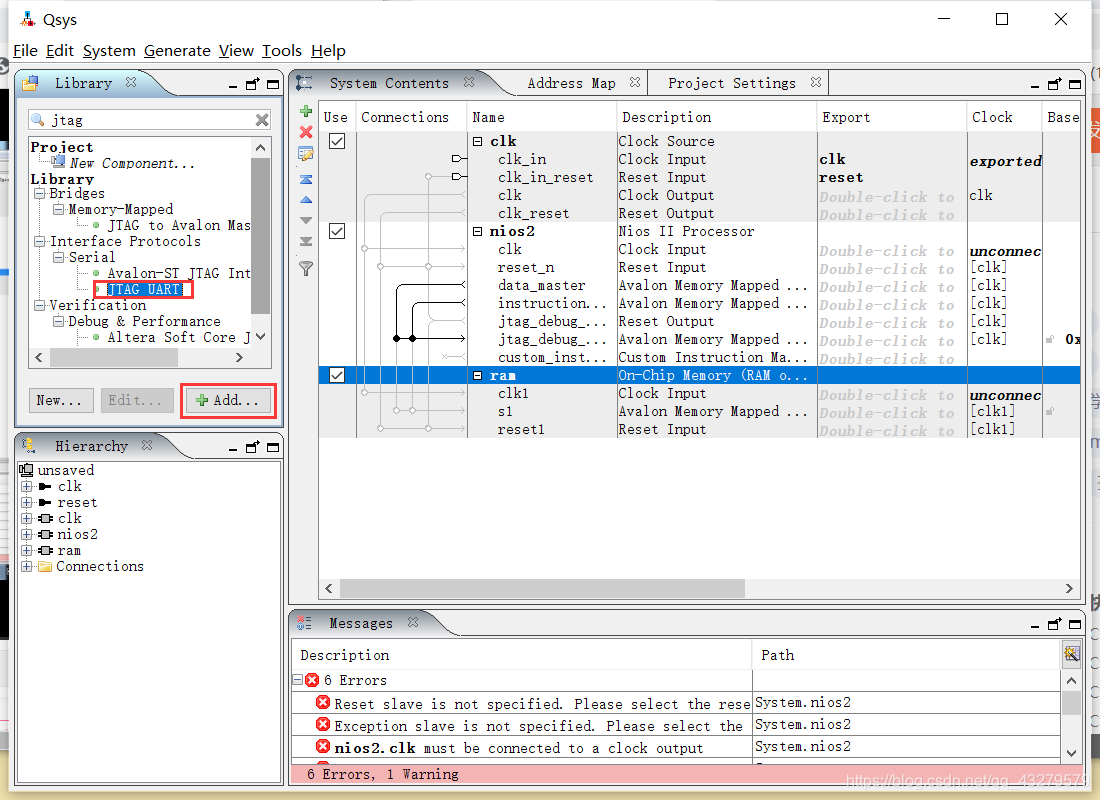

在搜索框中，输入jtag，找到JTAG UART，点击Add

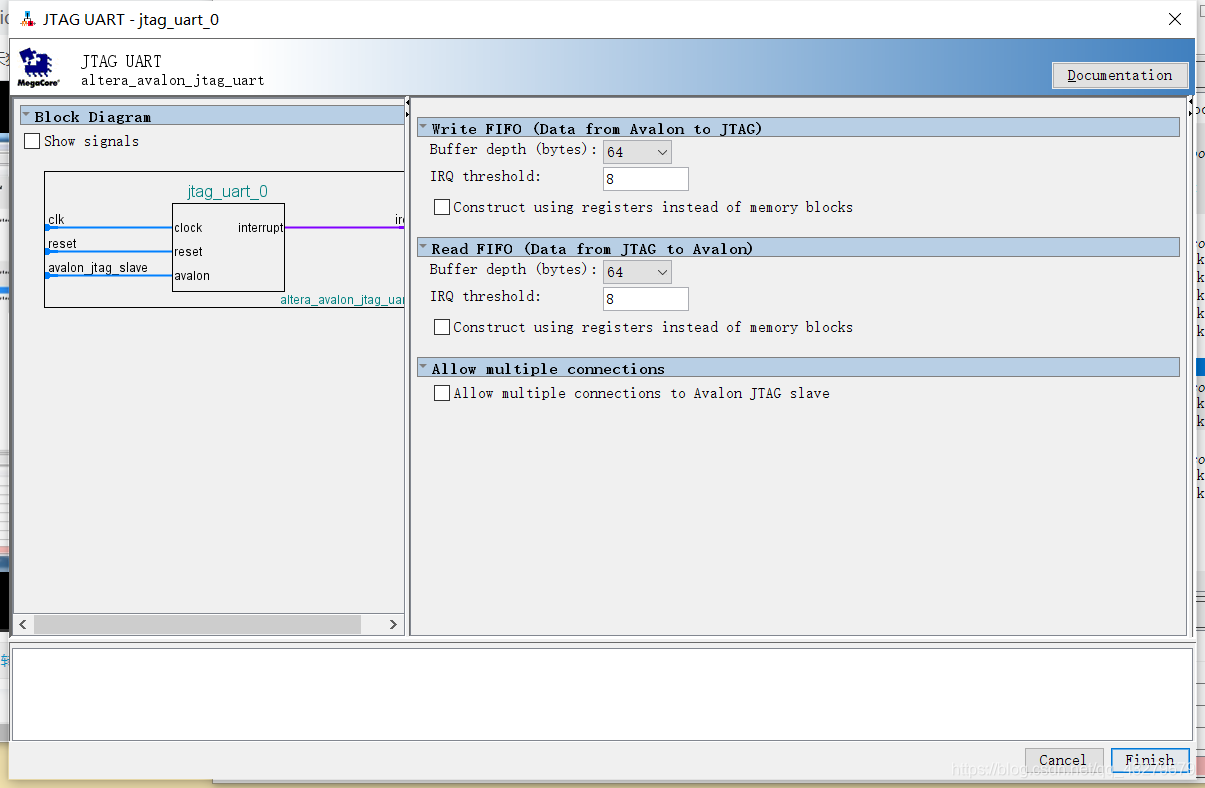

保持默认配置

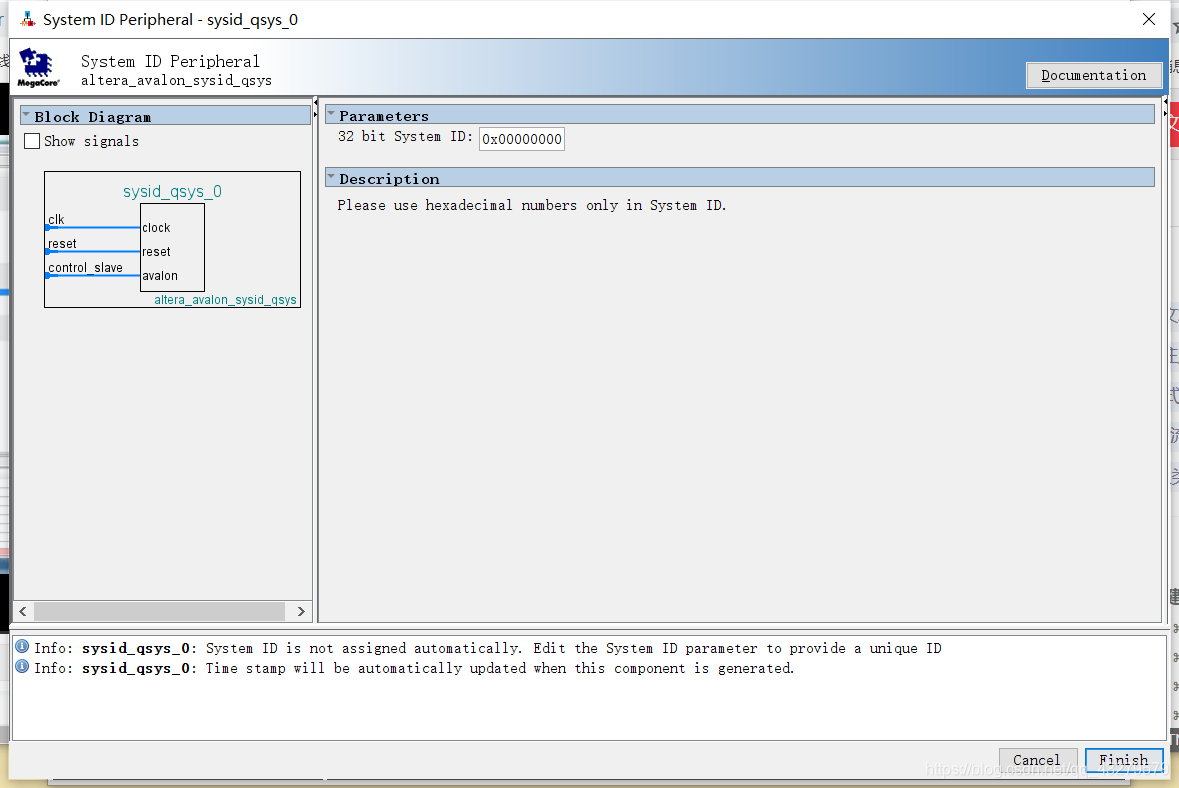

⑤System ID Peripheral的添加（作用：为Nios II生成一个ID号）

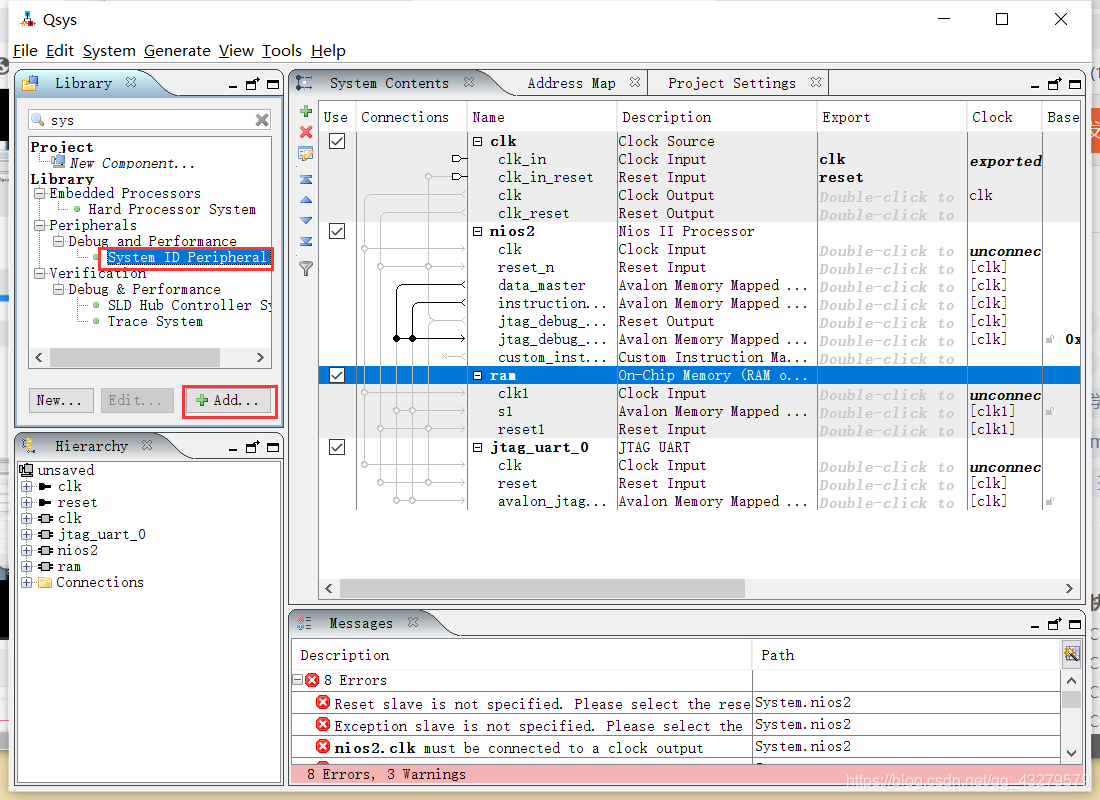

在搜索框中，输入sys，找到System ID Peripheral，点击Add

保持默认设置
IP核的连接
clk，reset，datamaster需要和其他所有IP核连接，nios ii的指令端口（instruction_master)只与存储器进行连接，nios ii中的jtag_debug_model_reset与外部IP核进行连接。jtag端口的中断信号的连接，其中0表示中断的优先级（可以进行设置）
对Reset Vector和Exception Vector的设置
设置完成后，选择Finish

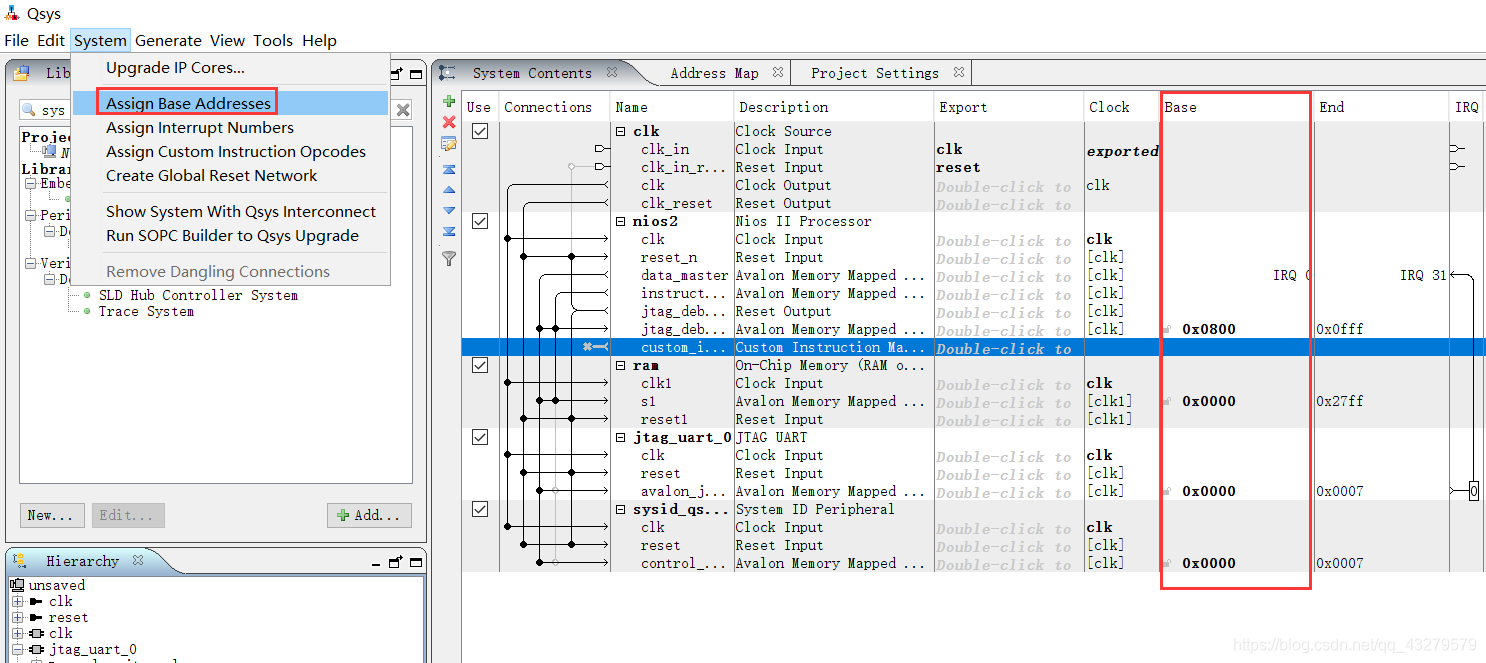

系统分配地址
选择System->Assign Base Address
使用FPGA资源
选择Generate->Generate，保持默认设置，点击Generate，选择Save

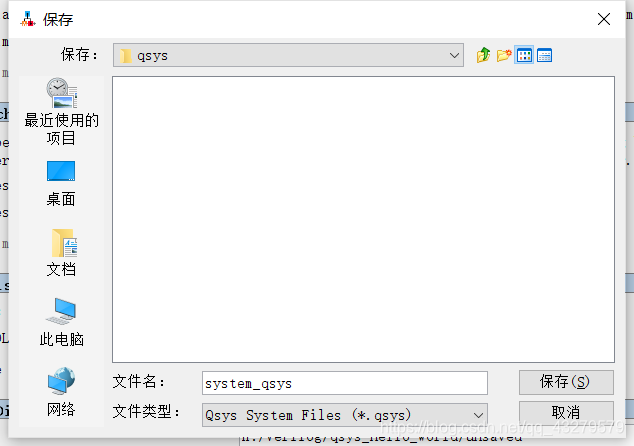

新建一个文件夹（右键选择新建文件夹），进入新建文件夹，填写文件名称，点击保存

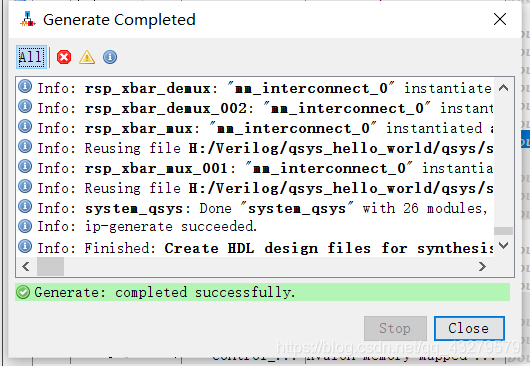

生成完成，点击close

关闭Qsys

创建顶层文件

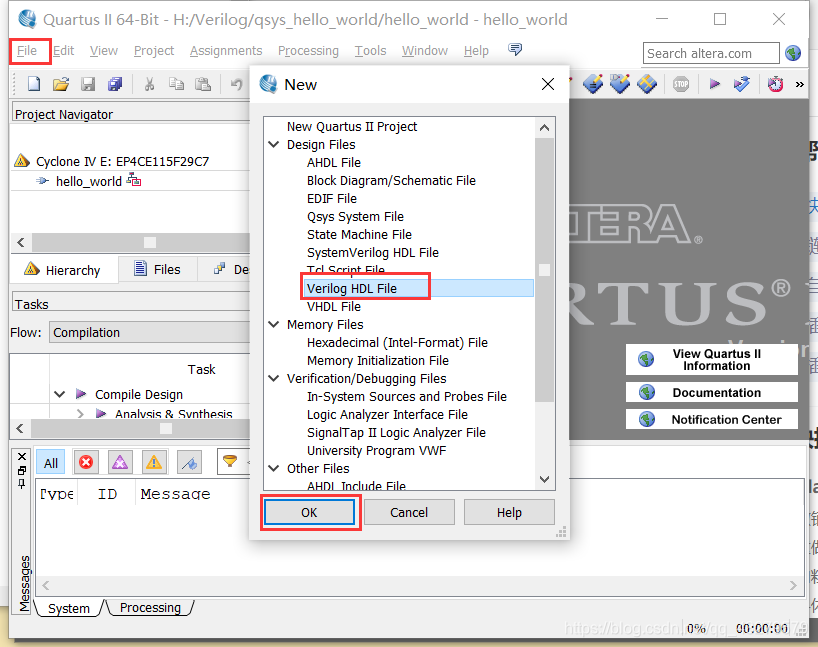

回到Quarters，选择New->Verilog HDL File
在这里插入图片描述
顶层文件内容

module hello_world(
	input clk,
	input reset_n
);
//此处的代码可以通过Qsys中的Generate->Generate Example，复制里面的内容，粘贴到此处，进行相应的修改
system_qsys u_qsys (
        .clk_clk       (clk),       //   clk.clk
        .reset_reset_n (reset_n)  // reset.reset_n
    );

endmodule

保存文件，并编译

问题描述：
Node instance "u_qsys" instantiates undefined entity "system_qsys"

解决方法：

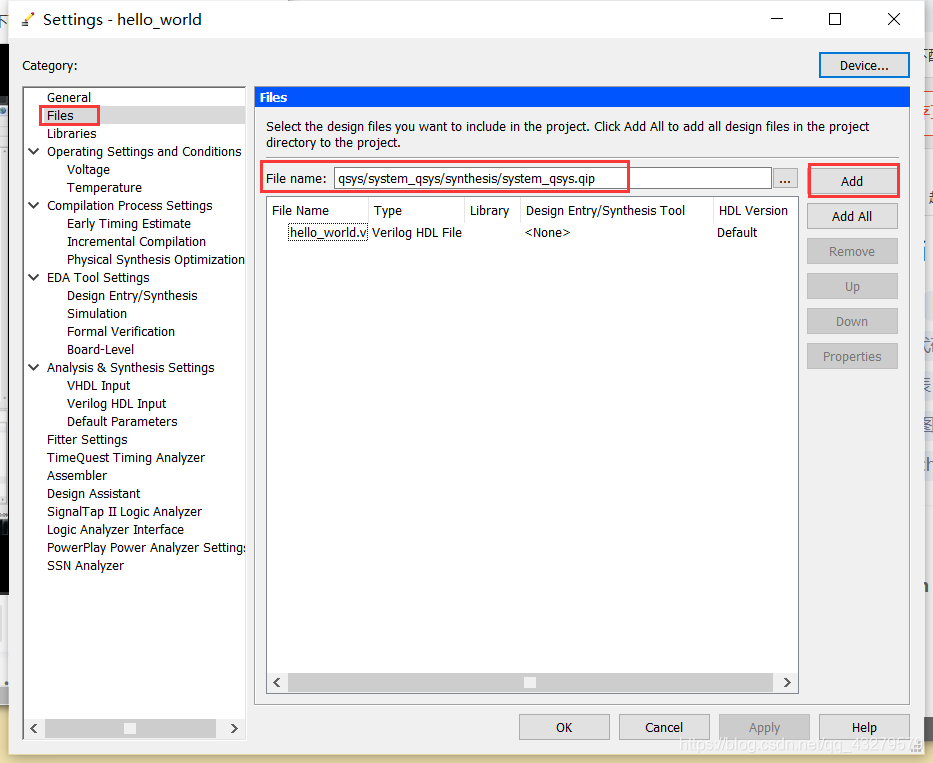

手动添加上面创建的系统
在这里插入图片描述
选择File->添加对应的文件->Add->Apply->关闭

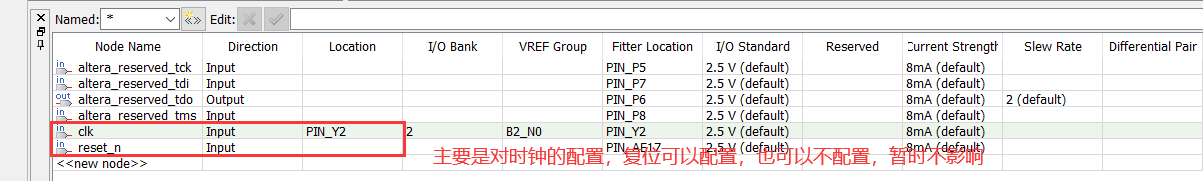

编译完成后，分配管脚

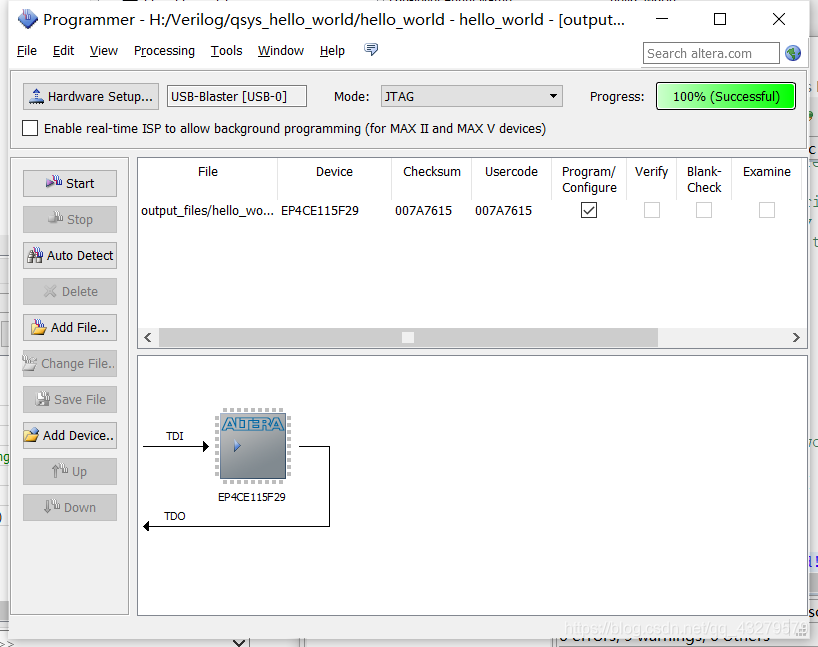

再次进行编译

(二)软件设计

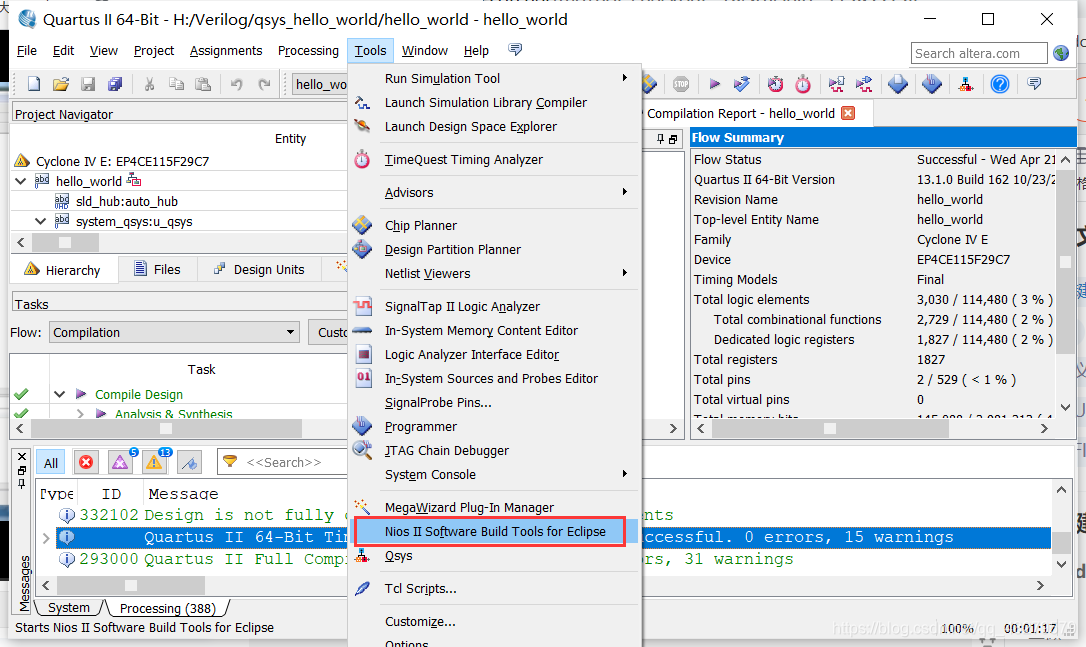

打开Nios II Software Build Tools for Eclipse

设置工作空间为硬件设计的文件夹，并在里面创建一个新的文件夹（software）
创建文件

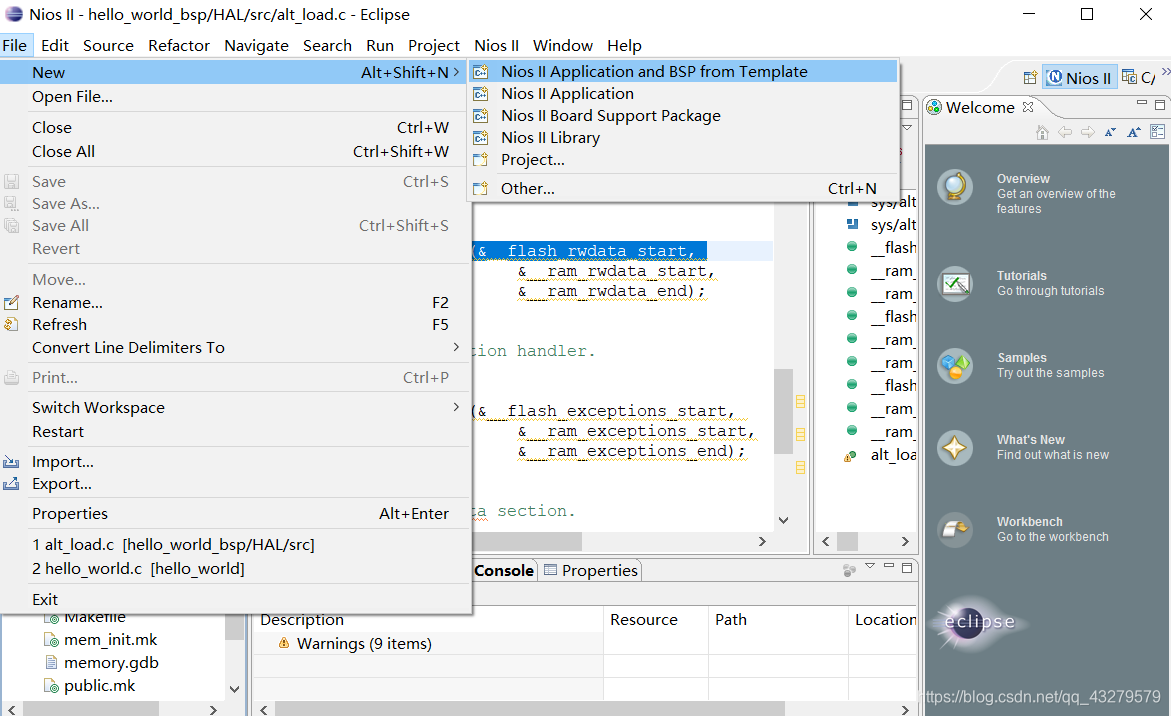

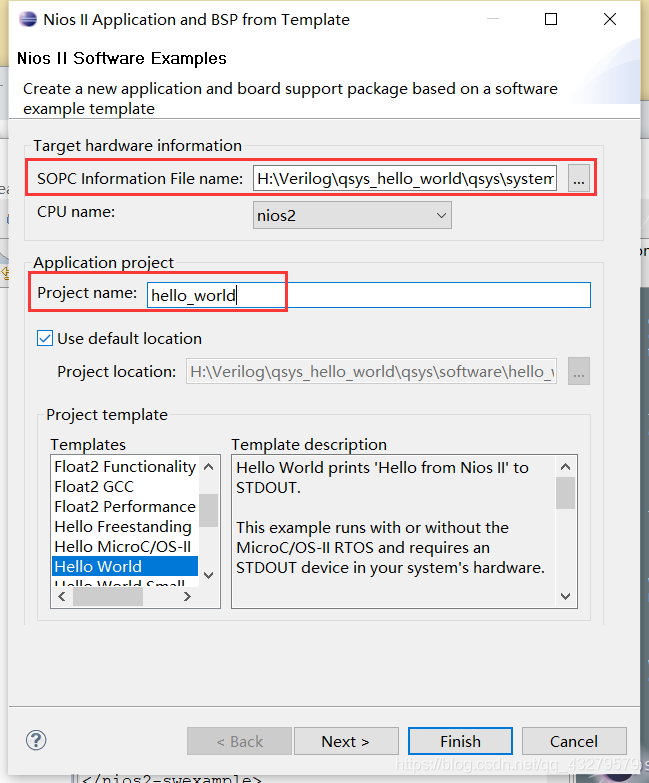

点击File->New->Nios II Application and BSP from Template

选择硬件设计部分的文件，填写工程名称以及工程Template

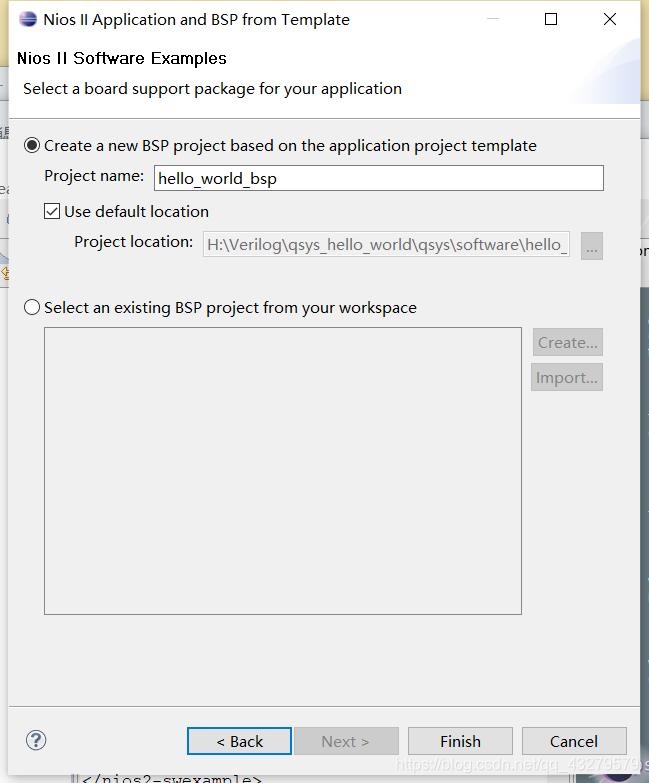

BSP是板级支持包，把软件与底层硬件隔离开，直接点击Finish

打开hello_world中的.c文件
修改里面的内容如下
```
#include <stdio.h>

int main()
{
  printf("Hello world!\n");

  return 0;
}
```

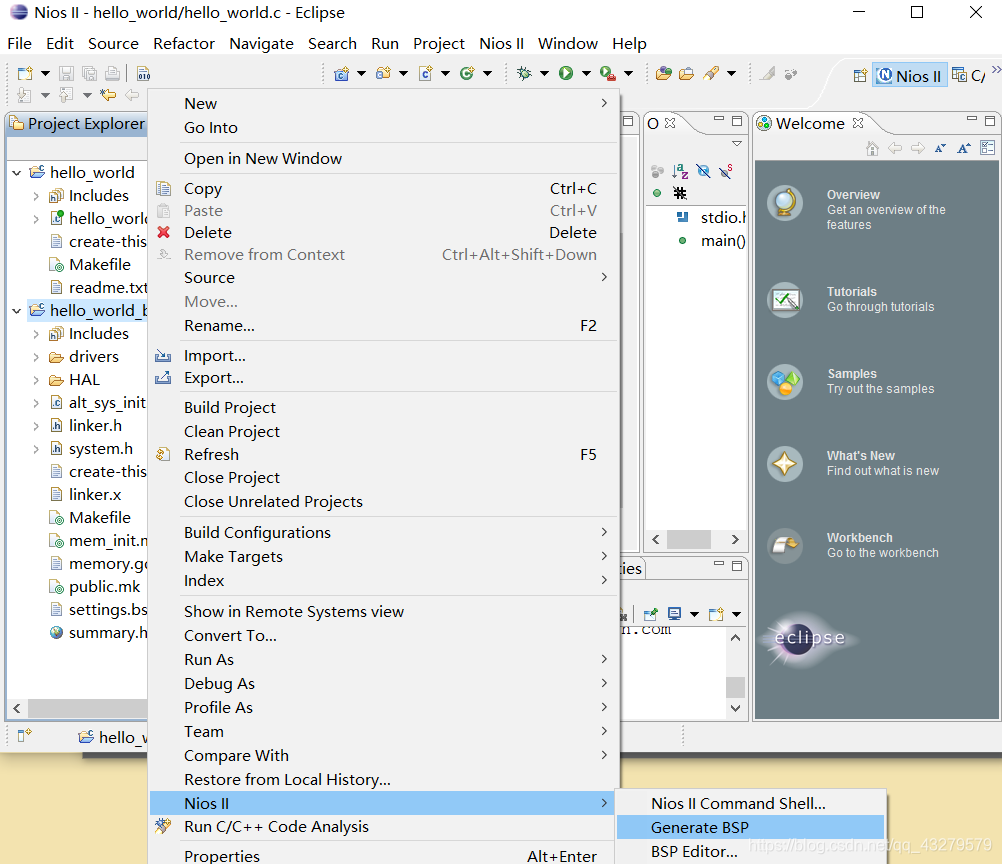

点击保存，选择hello_wold_bsp，右键后，选择Nios II中的Generate BSP

编译应用文件，选择hello_world右键后，点击Build Project

问题描述：
address 0xbe00 of hello_world section .rwdata is not within region 'ram'

解决方法：

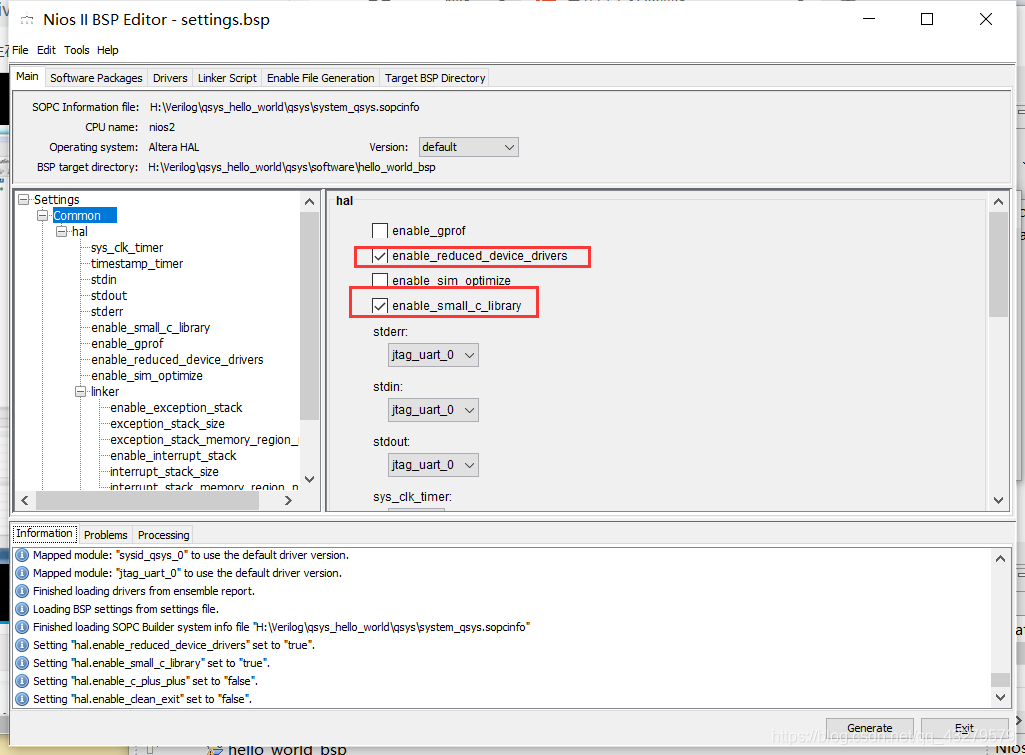

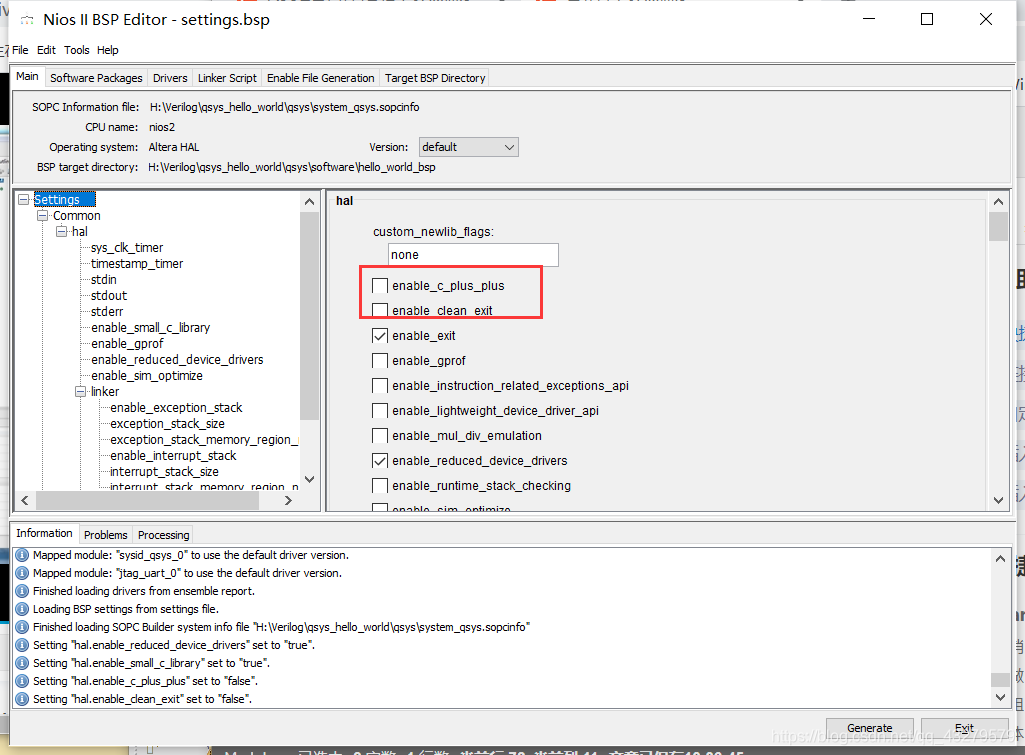

选择hello_wold_bsp，右键后，选择Nios II中的BSP Edit，进行下面图中设置

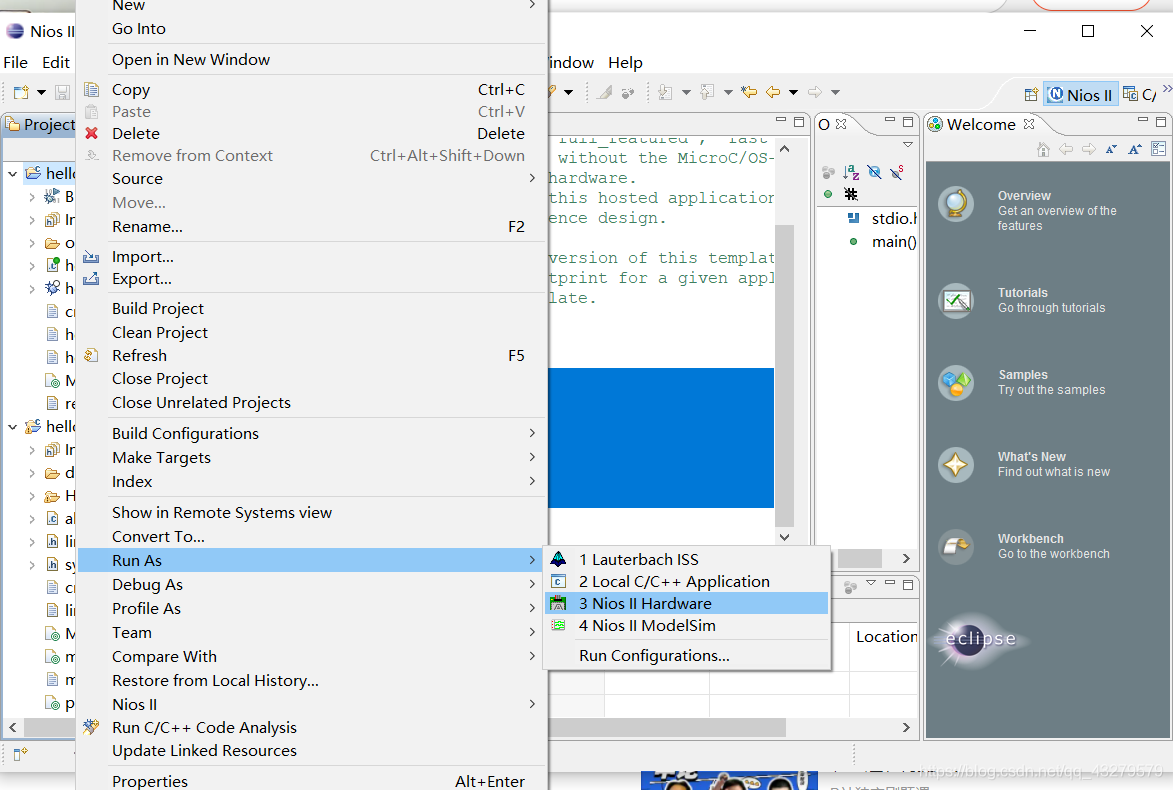

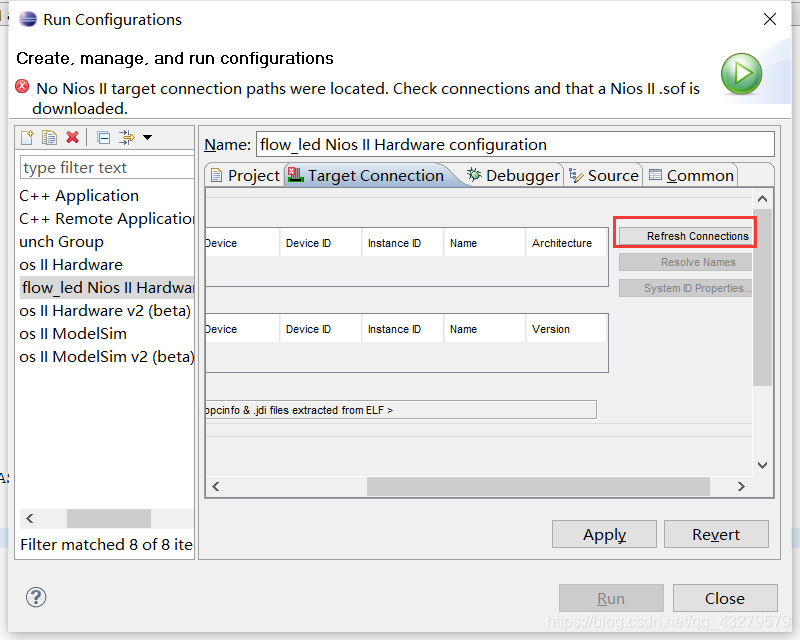

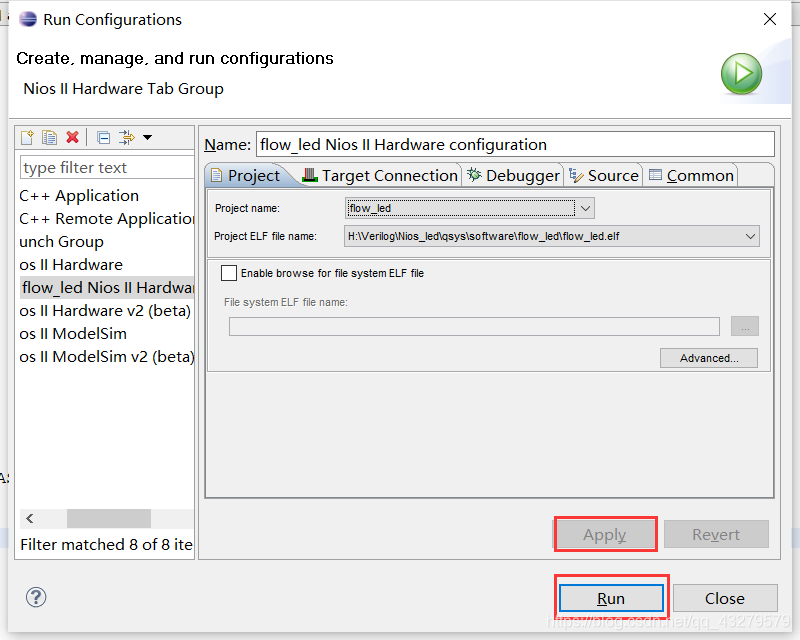

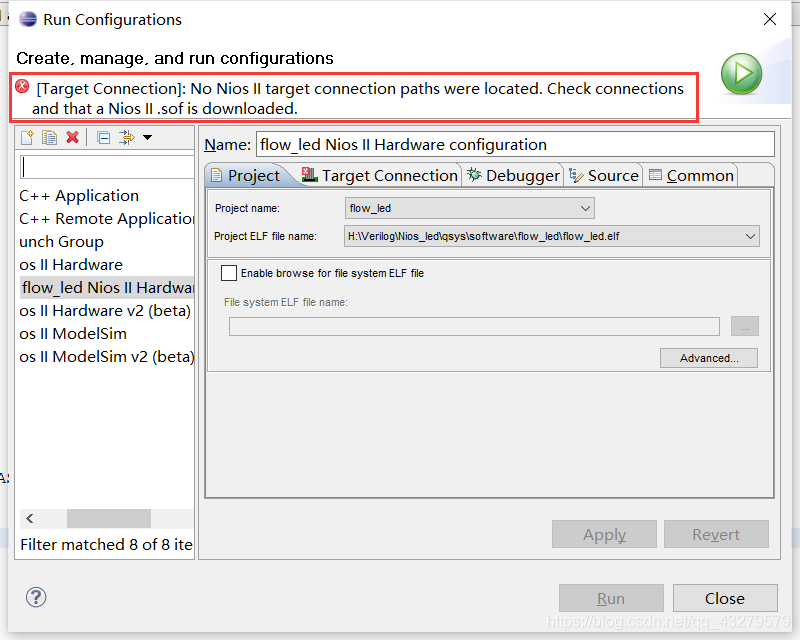

重新编译应用工程
