PoE供电前的协商过程

最新推荐文章于 2025-03-05 17:28:40 发布
最新推荐文章于 2025-03-05 17:28:40 发布
阅读量335 收藏
点赞数
分类专栏： 硬件设计提升之路 文章标签： 网络 信息与通信 运维 PoE供电 硬件工程 硬件架构 精益工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_43416206/article/details/134300982
版权
PoE供电过程包括检测、分类、供电及管理等步骤。在检测阶段，PSE通过24.9kΩ电阻探测受电设备PD。分类阶段，PSE与PD协商功率，物理层分类通过电流大小确定PD功率等级。开始供电前，PSE会确保功率不超过协商值，并在PD断开时快速切断电源，保证设备安全。整个流程确保了PoE供电的高效和稳定。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

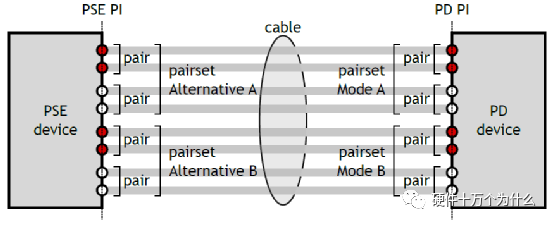

标准的五类网线有四对双绞线，IEEE 802.3af和IEEE 802.3at允许两种用法：通过空闲线对供电或者数据线对供电。IEEE 802.3bt允许通过空闲线对供电、通过数据线对供电或者空闲线对和数据线对一起供电，如图16.1所示。




图 16.1 PoE供电线对

当在一个网络中布置 PoE设备时，PoE供电工作过程如下：


图 16.2 PoE供电过程



检测：首先PSE会发送一个测试电压给在网设备以探测受电设备中的一个24.9kΩ共模电阻。测试信号开始为2.5V，然后提升到10V，这将有助于补偿Cat-5电缆自身阻抗带来的损失。因为PoE供电需要支持100米的Cat-5电缆。如果PSE检测到来自PD的适当阻抗特征(24.9kΩ)，它
