电子工程师提升计划-第10章设计电路原理图【2.9】

3．利用右键快捷菜单命令放置元件

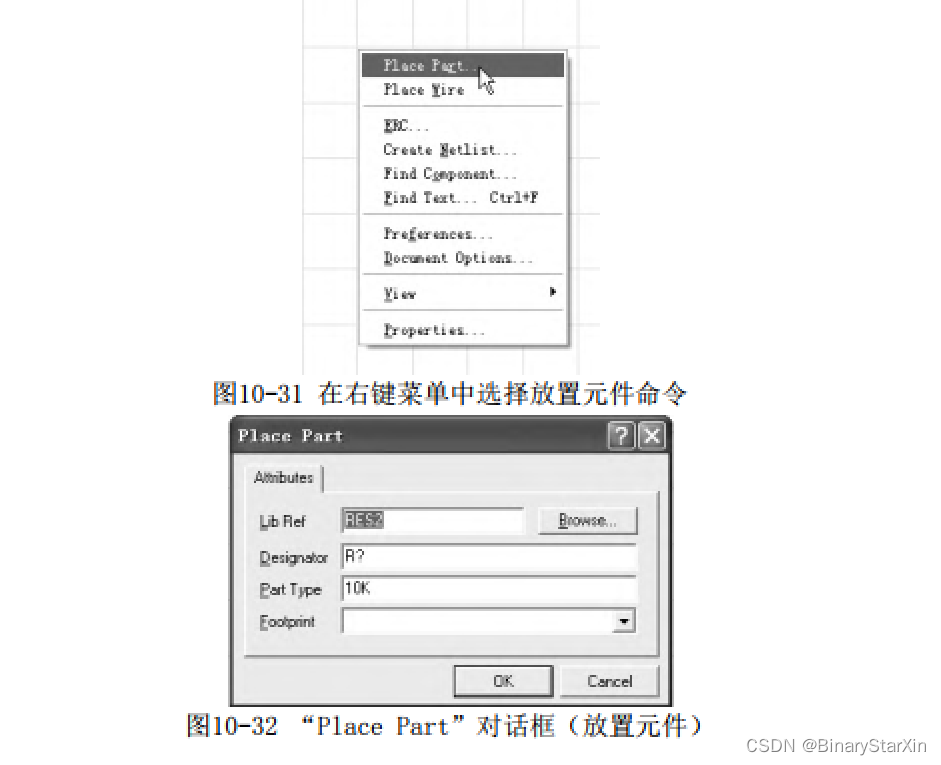

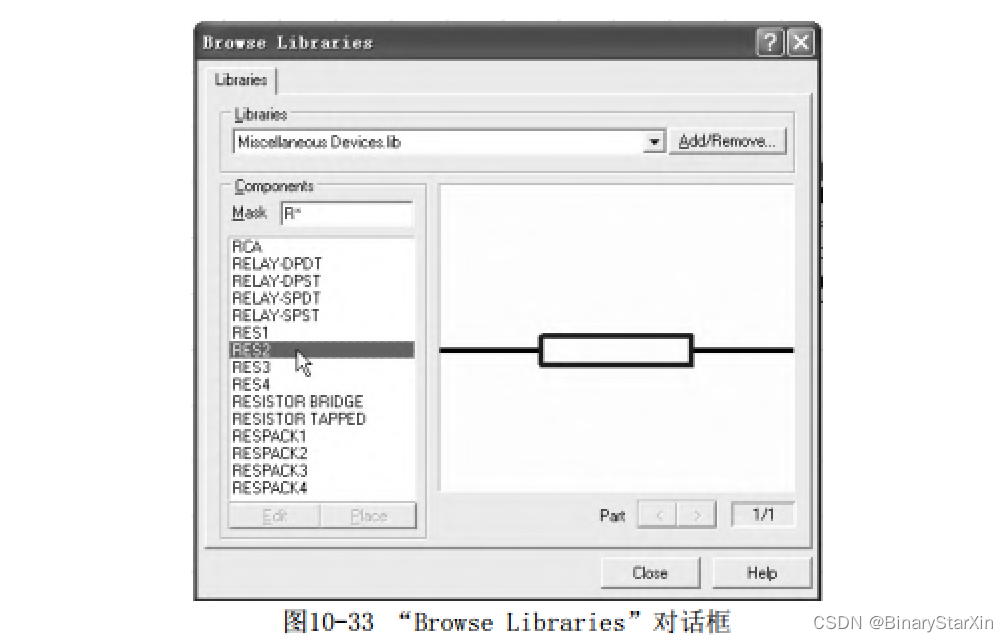

        利用右键快捷菜单命令可以放置元件，具体操作过程是：在工作窗口的图纸上右击，在弹出的快捷菜单（见图10-31）中选择“PlacePart”命令，会出现图10-32所示的“Place Part”对话框，可以在“Lib Ref”文本框中直接输入元件名，单击“OK”按钮即可在图纸上放置元件。如果不知道元件名，可单击“Browse”按钮，会出现图10-33所示的“Browse Libraries”（浏览元件库）对话框，从中选择需要放置的元件，再单击“Close”按钮，回到图10-32所示的“PlacePart”对话框，单击“OK”按钮就可以将选择的元件放置在图纸上。

4．利用菜单命令放置元件

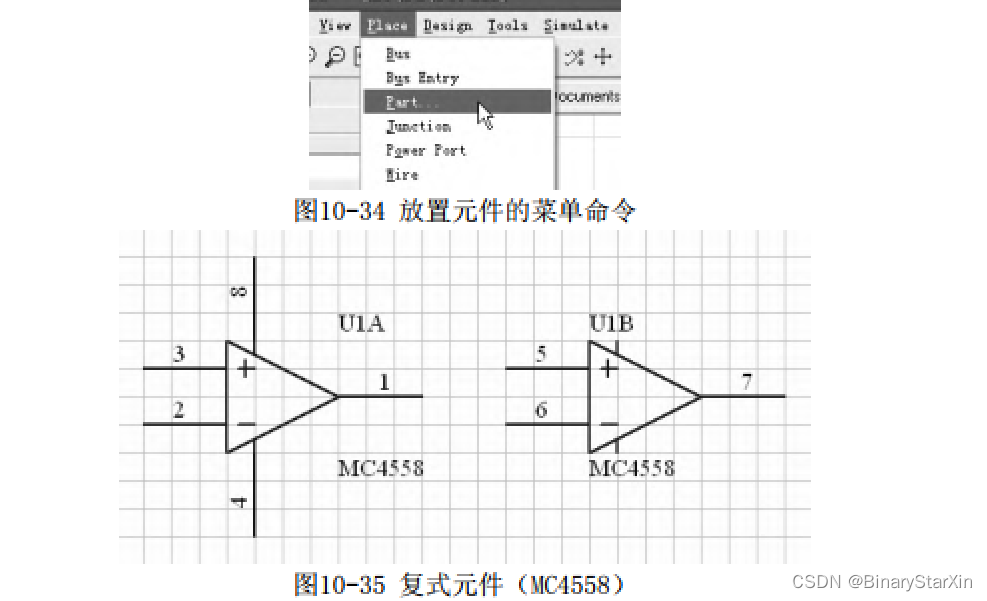

        利用菜单命令也可以放置元件，放置时选择“Place”→“Part”菜单命令，如图10-34所示，马上出现图10-32所示的“Place Part”对话框，后面的操作同上。
        执行上述菜单命令除了可以用单击的方式操作外，还可以用快捷键操作，方法是：连续按两次P键，出现图10-32所示的“PlacePart”对话框，第1次按P键相当于打开“Place”菜单，第2次按P键时相当于选择该菜单下的“Part”命令。图10-34所示的“Place”菜单和“Part”命令中的“P”都加了下画线就是表示该含义，比如先后按P、B键，其效果与先选择“Place”菜单，再选择该菜单下面的“Bus”命令是相同的。掌握快捷键的操作方法有利于加快绘制电路的速度，从而提高工作效率。
5．复式元件的放置
        有一些集成电路内部有很多相同的单元电路，例如运算放大器集成电路MC4558，它有8 个引脚，内部有两个相同的运算放大器，这两个运算放大器的引脚不同，如图10-35所示，其中1脚、2脚、3脚、4脚（接地）、8脚（电源）为第1个运算放大器，5、6、7脚为第2个运算放大器，而元件库中的MC4558只是一个运算放大器，如果采用放置元件的普通方法，只能是在图纸上放置两个引脚和标号都相同的运算放大器。对于这种情况可采用复式方式放置元件。

复式方式放置元件的操作过程如下。

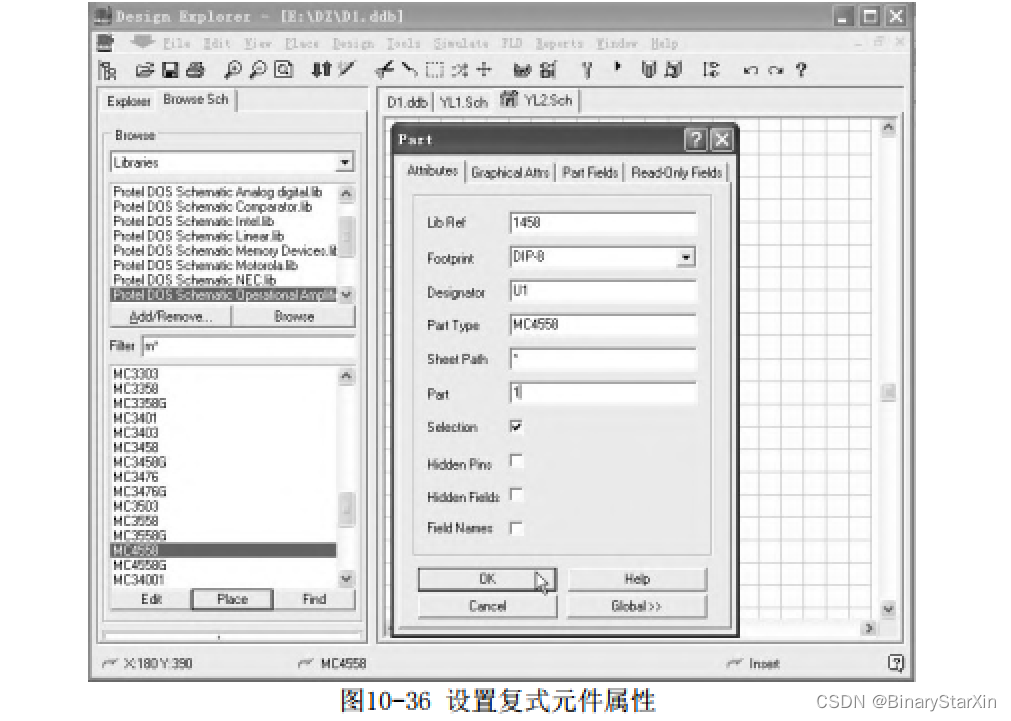

① 在元件库管理器中找到 MC4558 元件，选中后再单击列表下方的“Place”按钮，鼠标马上变成十字状光标，要放置的元件处于悬浮状，并且跟随着光标，这时按 Tab 键，马上弹出“Part”对话框，如图10-36所示，将其中的“Designator”（元件标号）设为“U1”，因为现在放置的是第1个运算放大器，故将“Part”项设为“1”，再单击“OK”按钮，设置完毕。将光标移到图纸合适的位置单击，MC4558的第1个运算放大器就放置完毕，该运算放大器的标号自动为U1A。

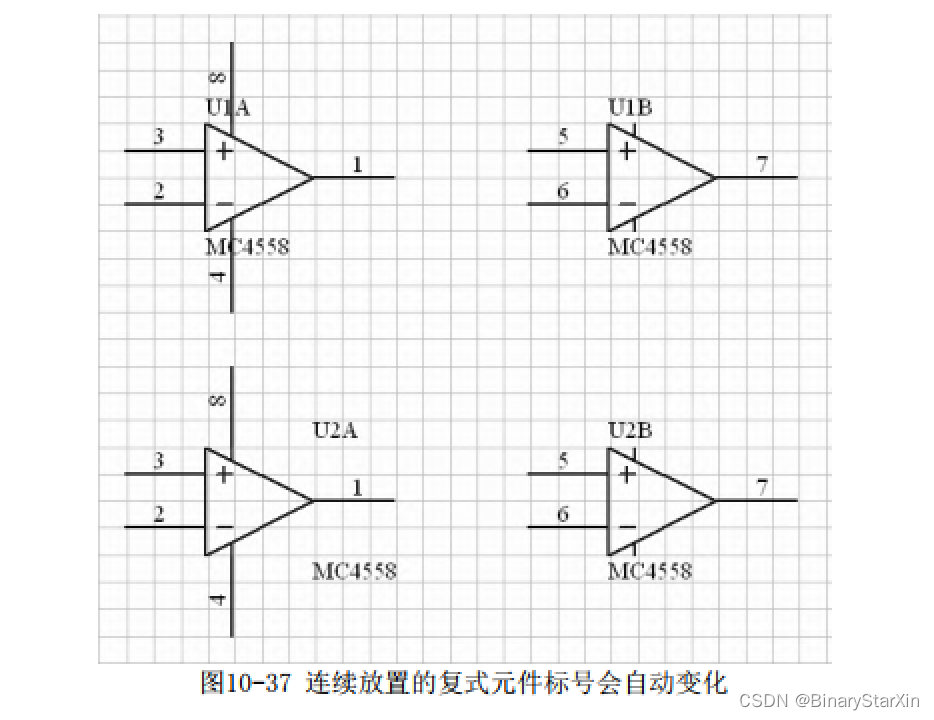

② 再将光标移到图纸另一处单击，就放置了MC4558的第2个运算放大器，该运算放大器引脚自动变化，而标号也变为U1B。如果连续放置，运算放大器的标号会自动增加，引脚也会作相应的变化，如图10-37所示。

1．元件位置的调整
（1）元件的选取
要对元件进行各种操作，首先就是要选中它。选取元件的方法很多，常用的方法有以下几种。
① 直接选取元件。

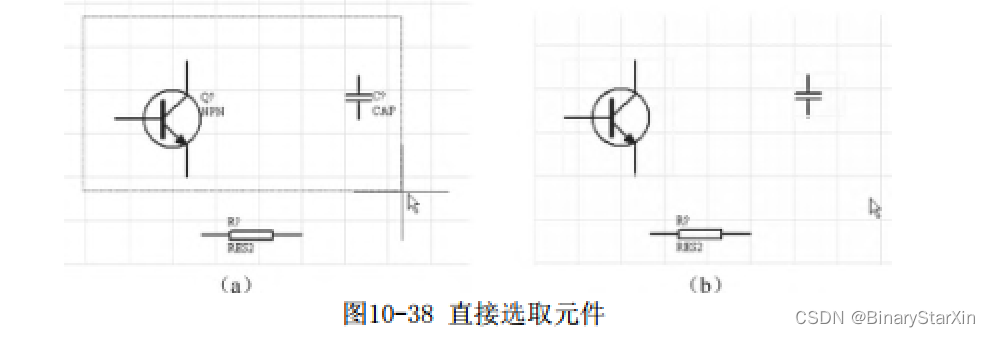

直接选取元件就是在图纸上按下鼠标左键不放拉出一个矩形选框，将选取对象包含在内部，如图10-38所示，再松开鼠标，选框内的对象就处于选中状态，此时被选中的元件周围的标注被隐藏起来，无法看见。

② 利用主工具栏的选取工具来选取元件。

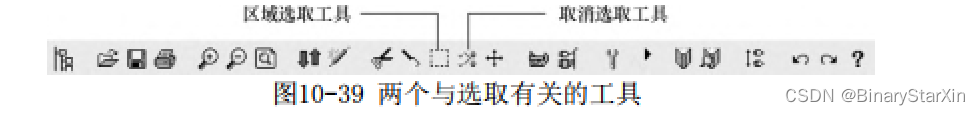

在主工具栏中有两个与元件选取有关的工具：区域选取工具和取消选取工具，如图10-39所示。

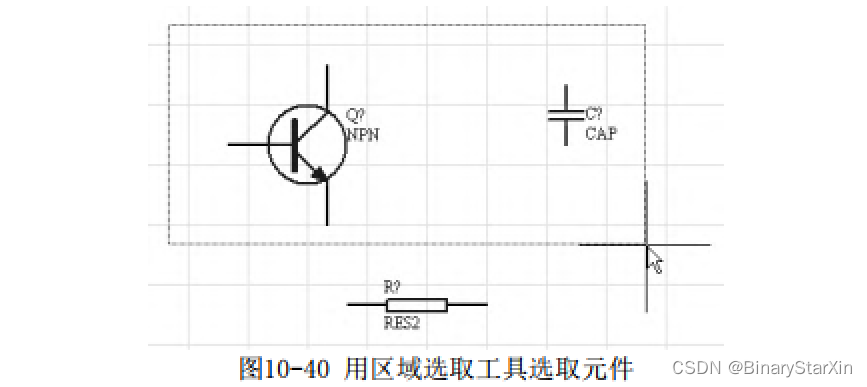

利用区域选取工具选取元件的过程是：单击主工具栏中的区域选取工具按钮，鼠标马上变为十字状，然后在图纸上合适的位置（即矩形框的起点）单击，此时不用按下鼠标左键就可以拉出一个矩形框，如图10-40所示，再在合适的位置（即矩形框的终点）单击，矩形框内的元件处于选中状态。

        取消选取工具的作用是取消图纸上所有元件的选取状态。当单击主工具栏上的取消选取工具按钮后，图纸上所有被选取的元件选取状态被取消，这些元件周围被隐藏的标注又会显示出来。
③ 利用菜单命令选取元件。

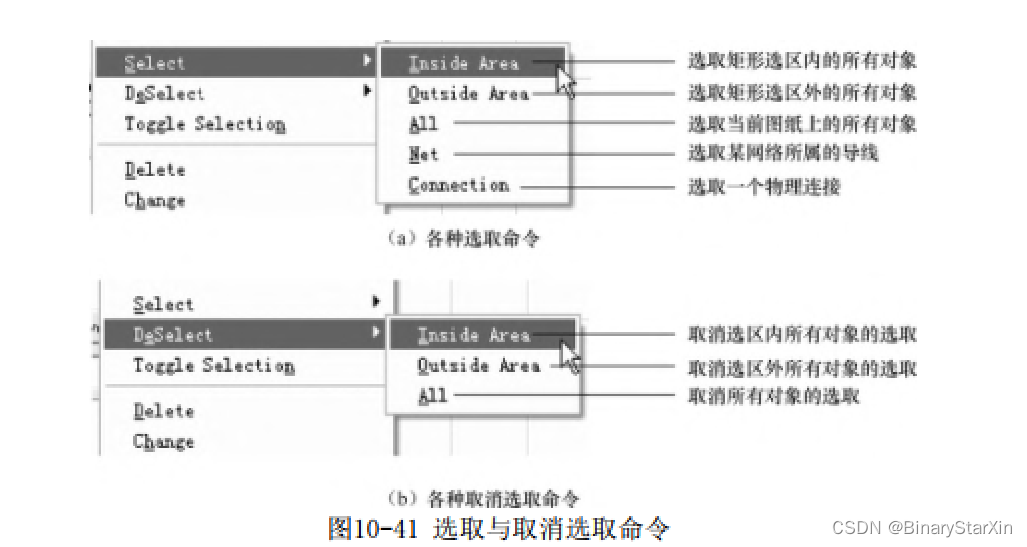

        利用“Edit”菜单下几个与选取有关的命令也可以对元件进行选取，这些命令如图10-41所示。例如执行“Net”命令，鼠标变成十字状光标，将光标移到某网络标号或导线上单击，则属于该网络的所有网络标号和导线都会被选中；例如选择“Connection”命令，将光标在某导线上单击，与导线相连的所有导线均会被选中。

（2）元件的移动
① 单个元件的移动。
单个元件的移动方法有以下两种。
方法一：将鼠标移到元件上再按下左键不放，鼠标变成十字状，同时在元件周围出现虚线框，表示元件已被选中，如图10-42所示，仍保持按下左键不放，移动鼠标就可以移动元件，移到合适的位置松开左键即可。

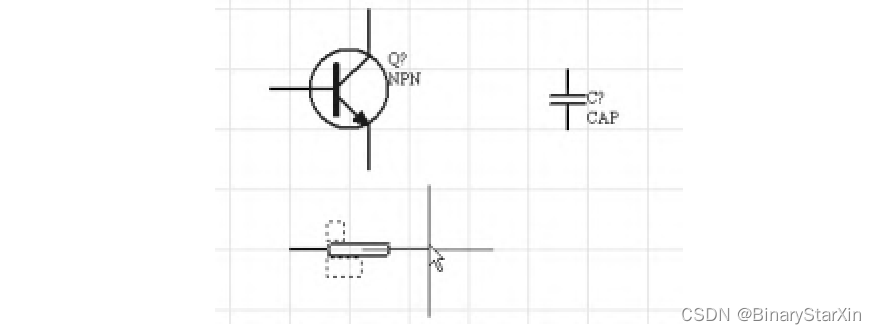

                                                                图10-42 单个元件的移动
        方法二：用鼠标在图纸上拉出一个矩形选框，将需移动的元件选中，然后将鼠标移到选中的元件上，按下左键不放就可以移动元件，移到合适的位置松开左键即可。
② 多个元件的移动。

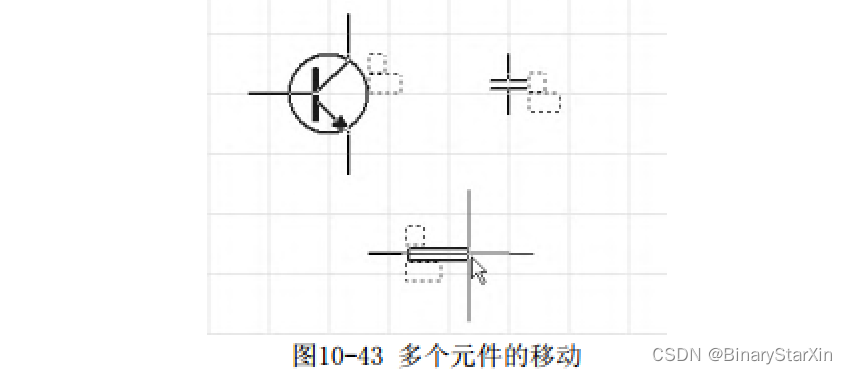

        多个元件的移动与单个元件的移动基本相同，其过程是：用鼠标在图纸上拉出一个矩形选框，将需移动的多个元件选中，然后将鼠标移到其中一个元件上，按下左键不放移动该元件，其他的元件也跟着移动，如图10-43所示。

③ 特殊的移动。

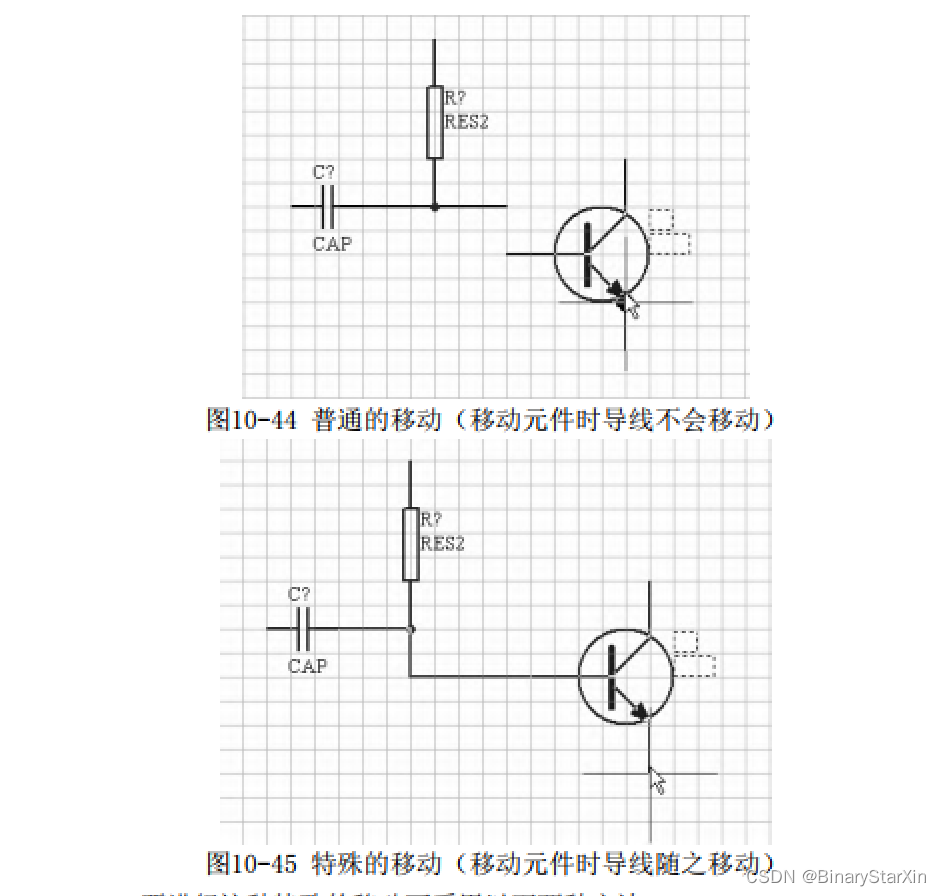

        用前面的方法可以移动单个或多个元件，但如果元件已经连接上了导线，再用前面的方法进行移动就会造成元件与导线脱开，如图10-44所示。为了解决这个问题，可以采用特殊的移动，用特殊方法移动元件时，导线也会随着元件移动，如图10-45所示。

要进行这种特殊的移动可采用以下两种方法。

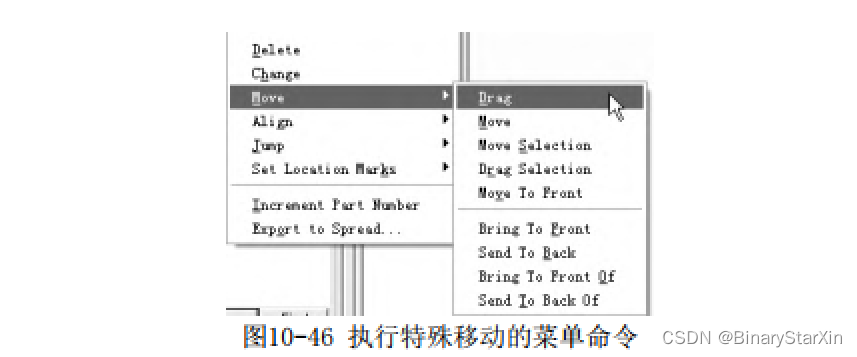

方法一：选择“Edit”→“Move”→“Drag”菜单命令，如图10-46所示，鼠标变成十字状光标，将光标移到要移动的元件上单击，元件周围出现虚线框，此时移动光标（不需按左键），元件及与它相连的导线也随之移动，移到合适的位置单击，元件就不再移动，右击取消移动操作。

        方法二：按下Ctrl键不放，将鼠标移到要移动的元件上单击，元件周围出现虚线框，此时再松开Ctrl键并移动光标，元件及与它相连的导线也随之移动，移到合适的位置单击，元件与导线就不再移动。
（3）元件的旋转
如果想改变图纸上元件放置的方向，就要对元件进行旋转操作。常用的元件旋转操作方法有以下两种。

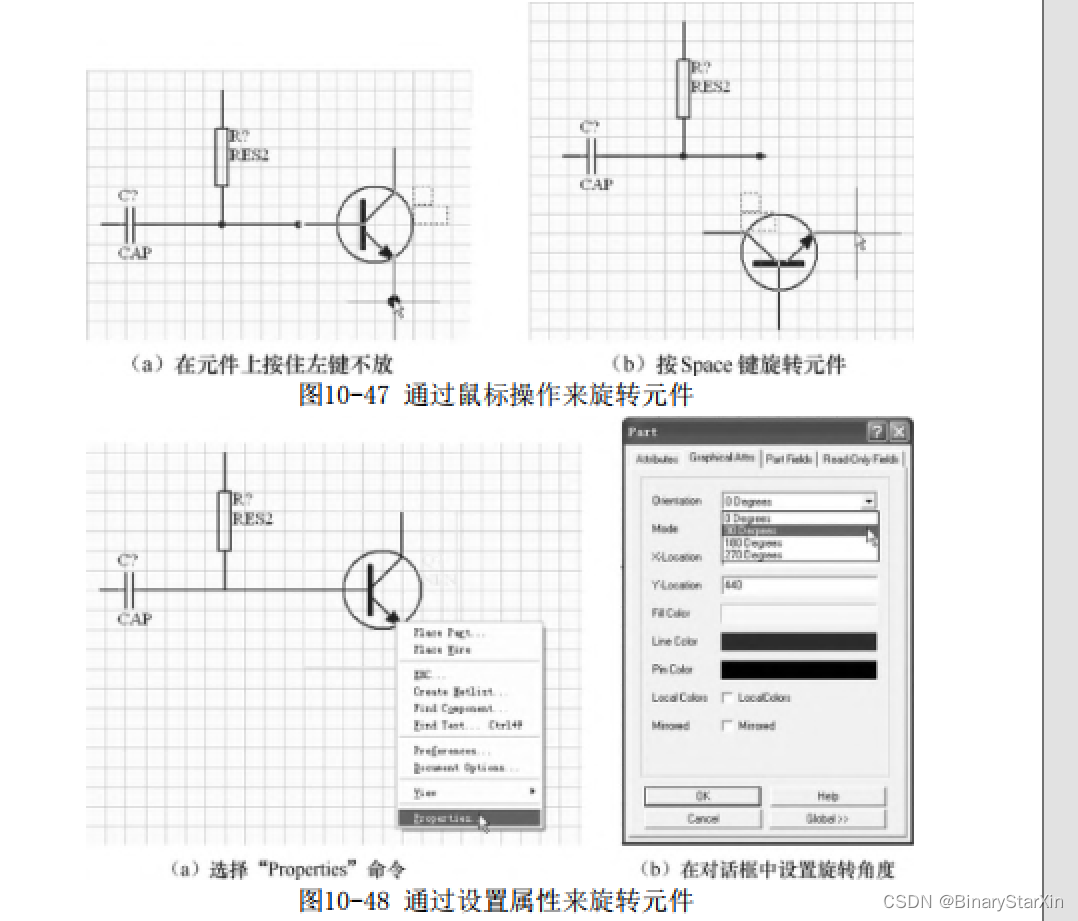

        方法一：将鼠标移到需要旋转的元件上，再按下左键不放，鼠标旁马上出现一个十字形，十字形中心出现一个焦点并自动移到元件的一个引脚上，同时在元件周围有小虚线框出现，如图10-47 （a）所示，这时按Space键，元件会以十字形中心为轴旋转90°，如图10-47（b）所示，每按一次Space键，元件就会在前面的基础上旋转90°。
        方法二：用鼠标拉出一个矩形框，将需要旋转的元件选中，然后在元件上双击鼠标右键，弹出快捷菜单，如图10-48（a）所示，选择“Properties”命令，马上出现“Part”对话框，如图10-48（b）所示，切换到“Graphical Attrs”选项卡，然后在“Orientation”下拉列表框中选择“90 Degrees”命令，再单击“OK”按钮，被选中的元件就以元件中心为轴旋转90°。
（4）元件的排列

        为了让绘制出来的电路图中的元件排列整齐美观，掌握元件排列规律是必要的。元件的对齐方式有：左对齐、右对齐、按水平中心线对齐、水平平铺对齐、顶部对齐、底部对齐、按垂直中心线对齐和垂直均分对齐。

① 元件的左对齐排列。

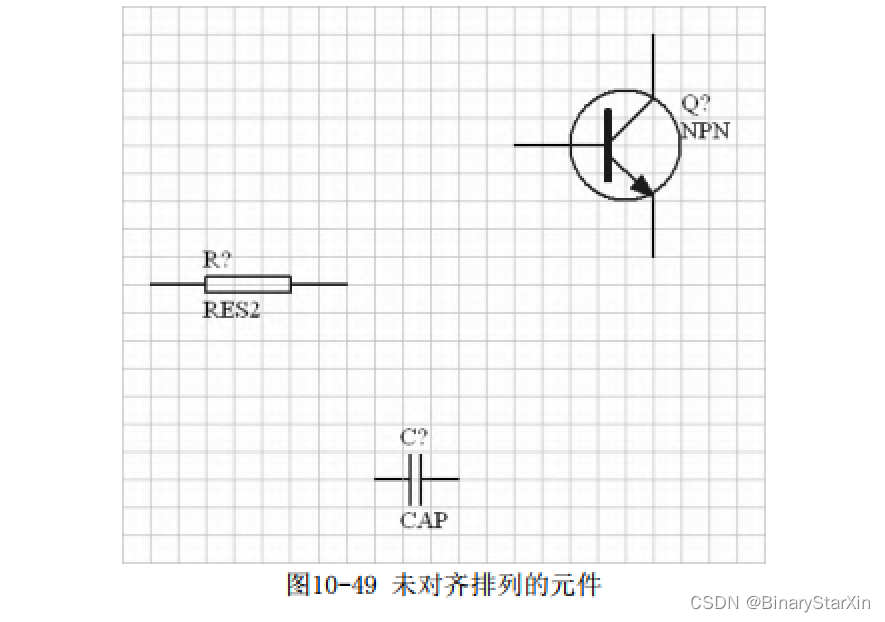

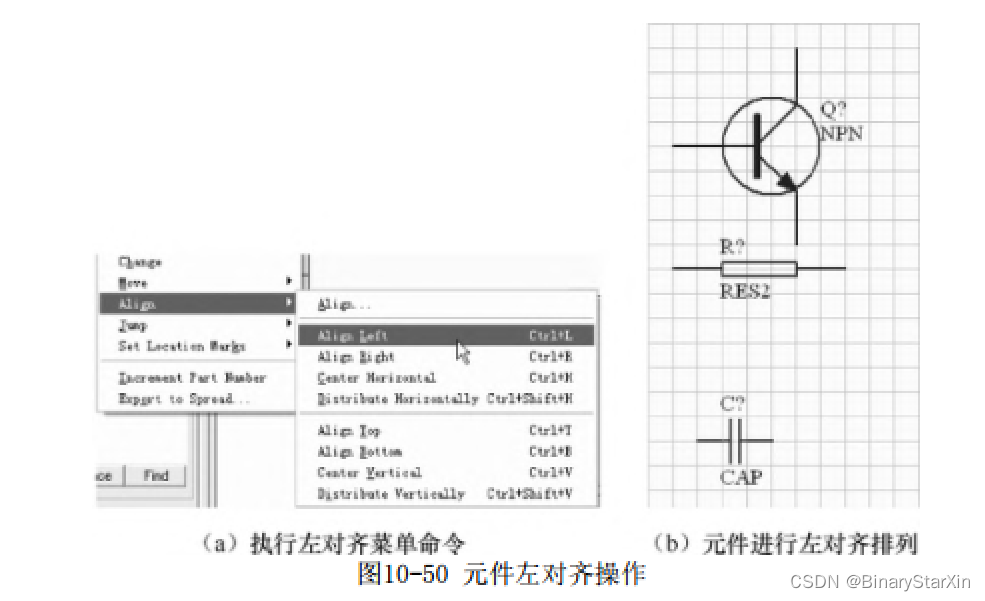

图10-49所示的元件是没有进行对齐排列的情况，如果要对它们进行左对齐排列，可这样操作：首先用鼠标拉出矩形选框，将需要对齐排列的元件选中，再选择“Edit”→“Align”→“Align Left”菜单命令，如图10-50所示，选中的元件就进行了左对齐排列。

② 其他方式的排列。

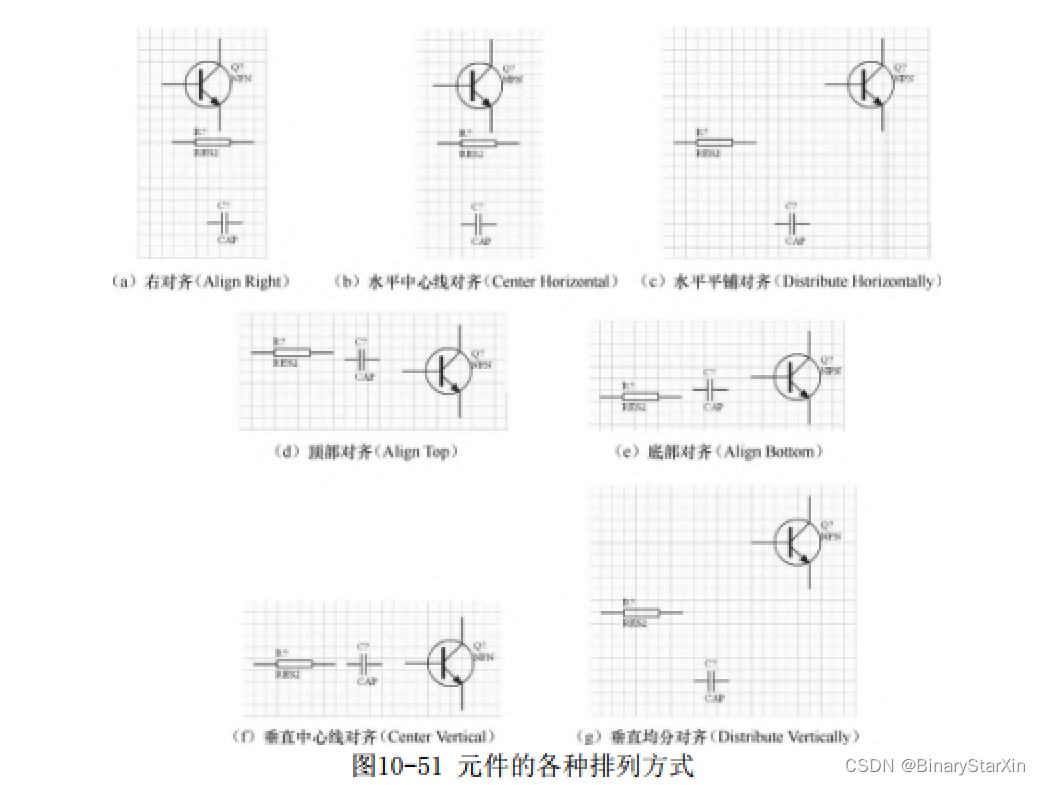

如果要对元件进行右对齐、按水平中心线对齐、水平平铺对齐、顶部对齐、底部对齐、按垂直中心线对齐和垂直均分对齐排列，可先选中需排列的元件，再选择“Edit”→“Align”菜单下的相应命令即可，进行各种方式排列的元件如图10-51所示。

③ 综合方式排列。
        前面的操作一次只能进行一次排列，如果要同时进行水平和垂直对齐排列，可使用“Align”命令。

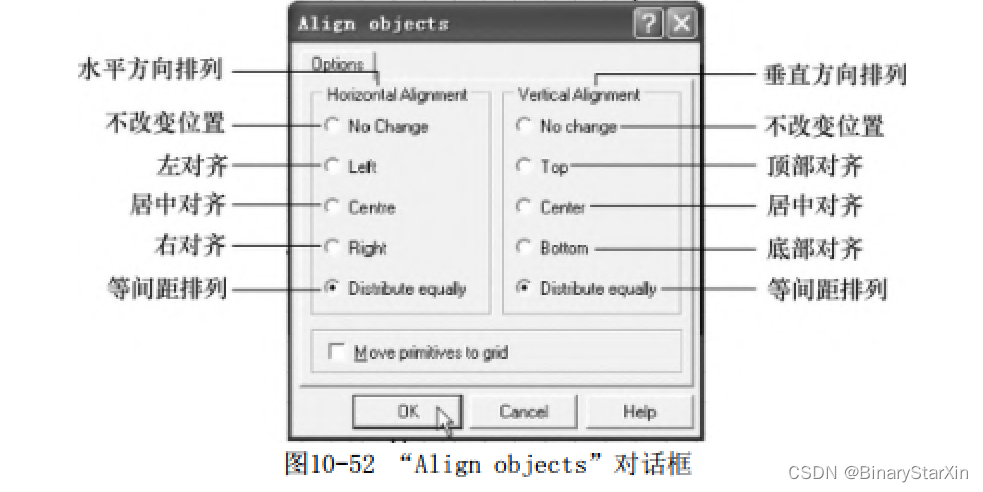

        综合方式排列的操作过程是：首先用鼠标拉出矩形选框，将需要对齐排列的元件选中，再选择“Edit”→“Align”→“Align”菜单命令，马上弹出“Align objects”对话框，如图10-52所示。
        “Horizontal Alignment”选项组为水平排列项，它下面有4个选项；“Vertical Alignment”选项组为垂直排列项，它也有4个选项。在该对话框中将水平和垂直排列都选择为“Distribute equally”（平均分布），再单击“OK”按钮，被选中的各个元件在水平和垂直方向就会以平均分布的方式在图纸上排列出来，即排列后的各元件水平间隔和垂直间隔都相同。

2．元件的删除、复制、剪切与粘贴
（1）元件的删除
如果想删除图纸上的元件，可进行元件删除操作。元件删除常用的方法有以下几种。

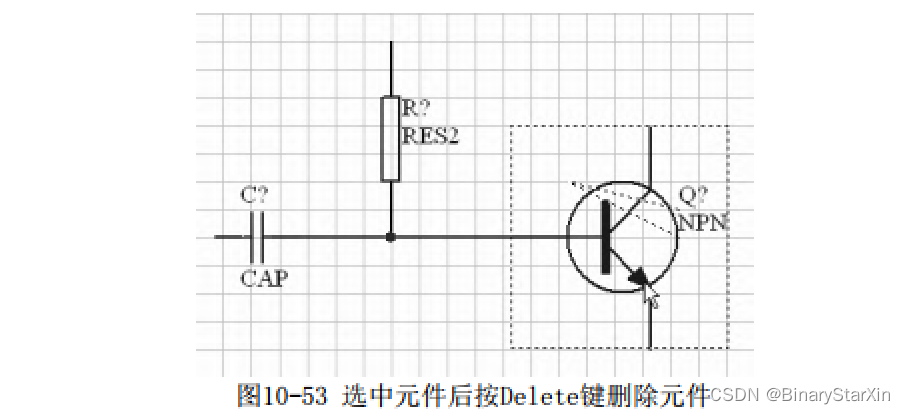

方法一：用鼠标在要删除的元件上单击，让元件周围出现虚线框，此元件被选中，如图10-53所示，再按Delete键，选中的元件就会被删除。

        方法二：用鼠标在图纸上拉出一个矩形选框，将要删除的元件选中，然后选择“Edit”→“Clear”菜单命令，选中的元件就会被删除，也可以按Ctrl+Delete键，选中的元件同样能被删除。
        方法三：选择“Edit”→“Delete”菜单命令，鼠标变成十字形状，将鼠标移到要删除的元件上单击，元件即可被删除，这种方法删除元件、导线和节点等对象非常方便。
（2）元件的复制、剪切与粘贴

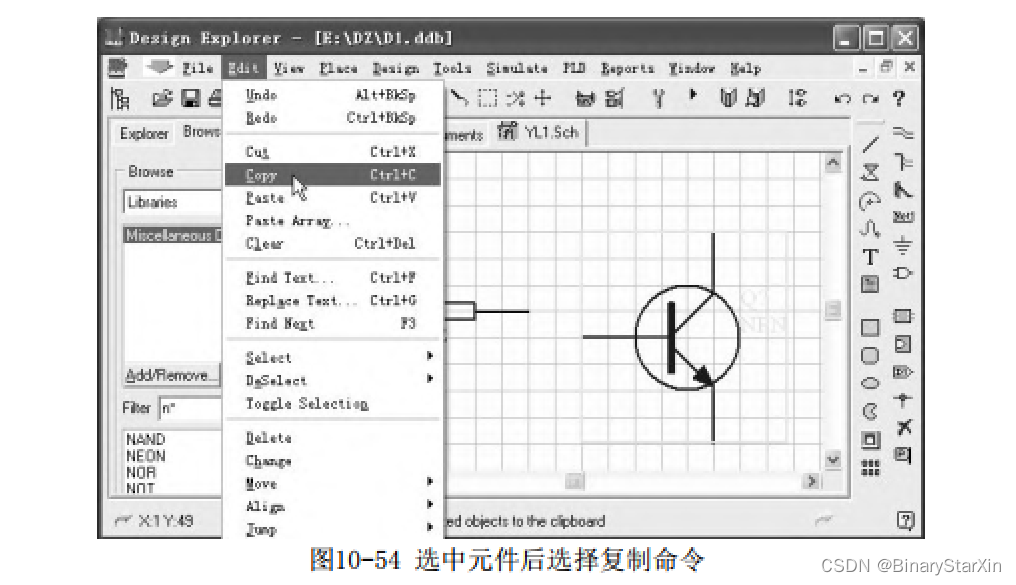

        元件的复制操作过程是：首先用鼠标在图纸上拉出一个矩形选框，将要复制的元件选中，然后选择“Edit”→“Copy”菜单命令，如图10-54所示，选中的元件就会被复制到剪贴板。剪贴板是在计算机内存中分出的一个存储空间，它是看不见的，复制的各种对象被临时存放在该空间中，可以通过粘贴操作将剪贴板中的对象取出来。

        元件的粘贴操作过程是：在进行复制操作后，再选择“Edit”
→“Paste”菜单命令，鼠标旁马上出现刚复制的元件，并且跟随鼠标移动，将鼠标移到合适的位置单击，元件就被放置下来。如果不断执行粘贴操作，就可以在图纸上放置很多相同的元件。
        与复制类似的还有一个剪切操作，元件的剪切操作过程是：首先用鼠标在图纸上拉出一个矩形选框，将要剪切的元件选中，然后选择“Edit”→“Cut”菜单命令，选中的元件就会被剪切到剪贴板，当在图纸上单击时该元件消失（复制操作时元件不会消失，这就是两者的区别）。进行剪切操作后，再进行粘贴操作就可以在图纸上放置刚剪切的元件。
        通过执行菜单命令的方式进行复制、剪切和粘贴操作速度比较慢，为了提高效率，可使用快捷键操作。复制的快捷键操作方法是：先选中要复制的元件，再按Ctrl+C键（也可以先按Ctrl键不放，再按C键），选中的元件就被复制到剪贴板上。
        粘贴的快捷键操作方法是：在进行复制操作后，按Ctrl+V键，被复制的元件就出现在图纸上。
        剪切的快捷键操作方法是：先选中要剪切的元件，再按Ctrl+X键，选中的元件就被剪切到剪贴板上。
（3）阵列式粘贴元件
        阵列式粘贴是一种特殊的粘贴方式，它可以一次性粘贴多个相同的元件。

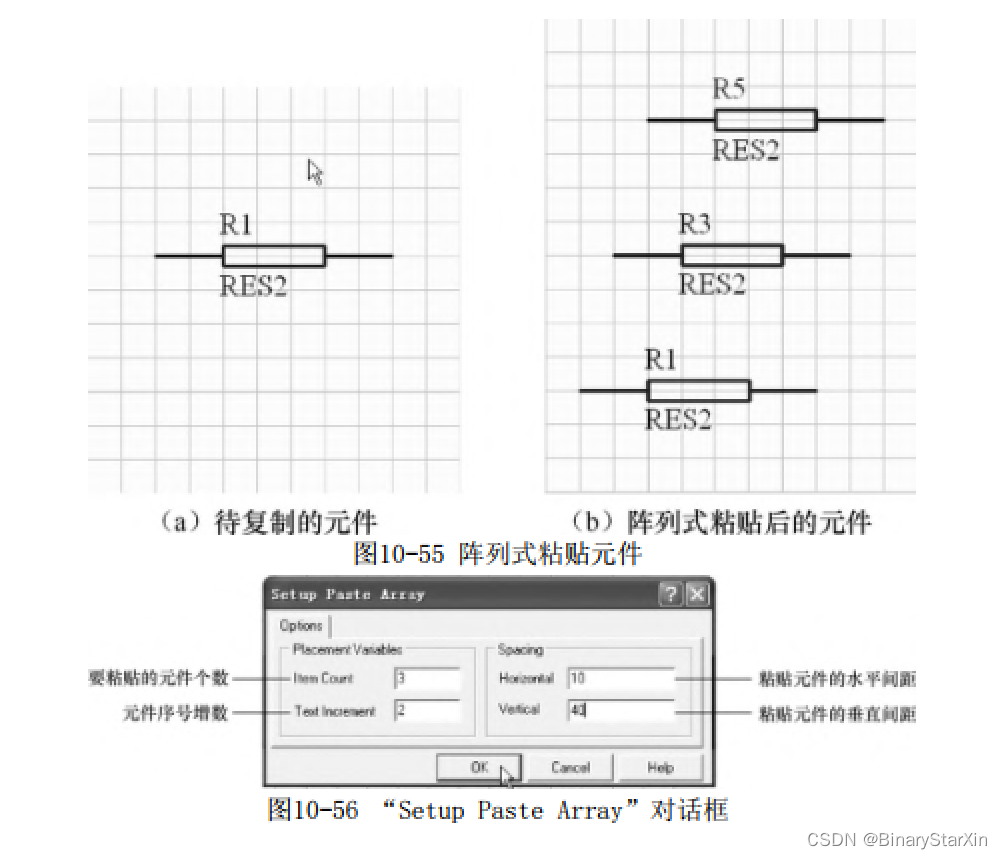

        阵列式粘贴元件的操作方法是：首先用鼠标在图纸上拉出一个矩形选框，将要复制的元件选中，如复制图10-55（a）中的电阻R1，在选中R1后选择“Edit”→“Copy”菜单命令，再选择“Edit”
→“PasteArray”菜单命令，马上弹出一个对话框，如图10-56所示，在对话框中进行各项设置后单击“OK”按钮，元件就按设置的方式粘贴到图纸上，如图10-55（b）所示，同时粘贴了3个元件，元件标注自动增加。

3．元件及标注属性的设置
（1）元件属性的设置

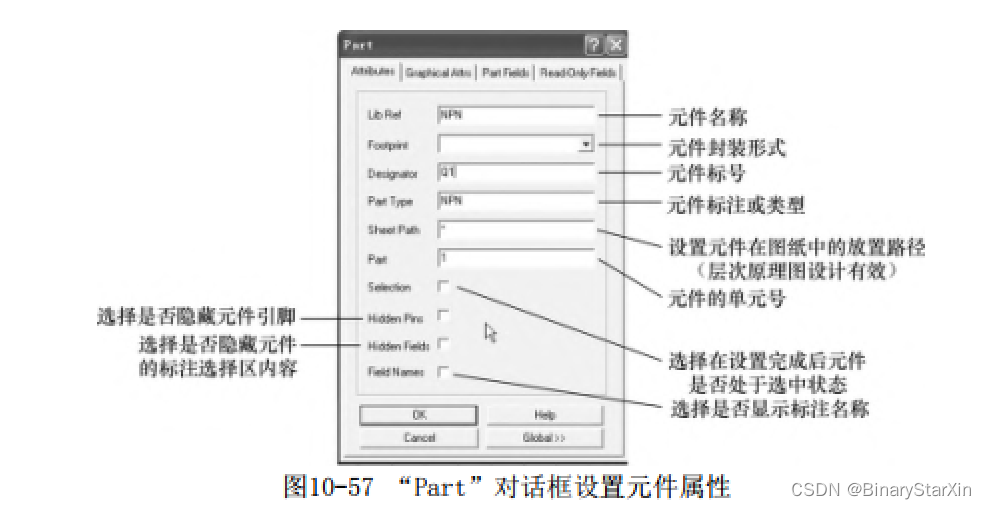

前面讲的主要是对元件的一些操作方法，而元件本身也有一些属性需要设置。进入元件属性设置的方法有以下几种。方法一：在放置元件时按Tab键，就会弹出“Part”对话框，如图10-57所示。

        方法二：如果元件已经放置在图纸上，可在元件上双击，也会弹出图10-57所示的对话框。
        方法三：在元件上双击鼠标右键，在弹出的快捷菜单中选择“Properties”命令，也会弹出图10-57所示的对话框。

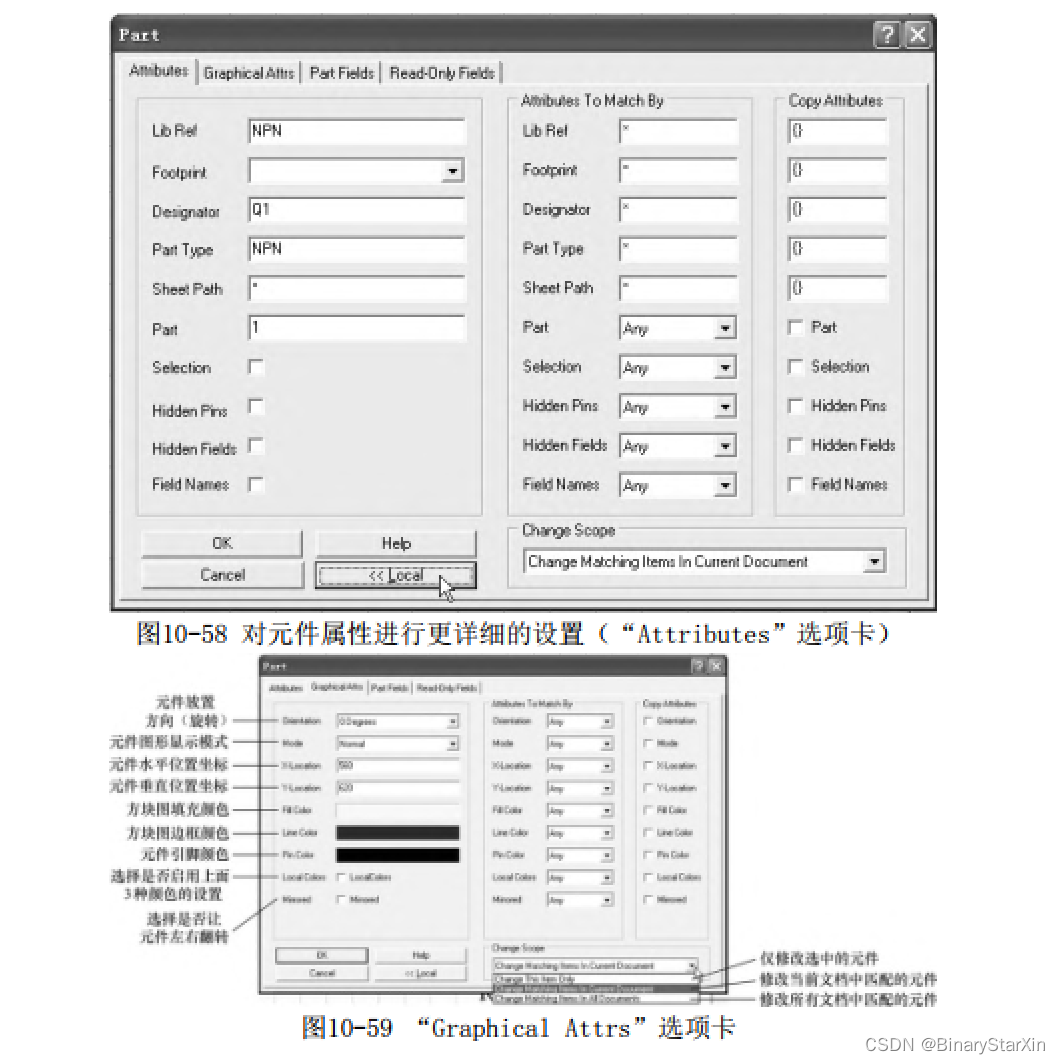

        方法四：选择“Edit”→“Change”菜单命令，鼠标旁出现十字形光标，将光标移到元件上单击，同样会弹出图10-57所示的对话框。在图10-57所示的对话框中可以对元件的各种属性进行设置，如果想进行更详细的设置，可单击“Global”按钮，出现更详细的设置对话框，如图10-58所示。

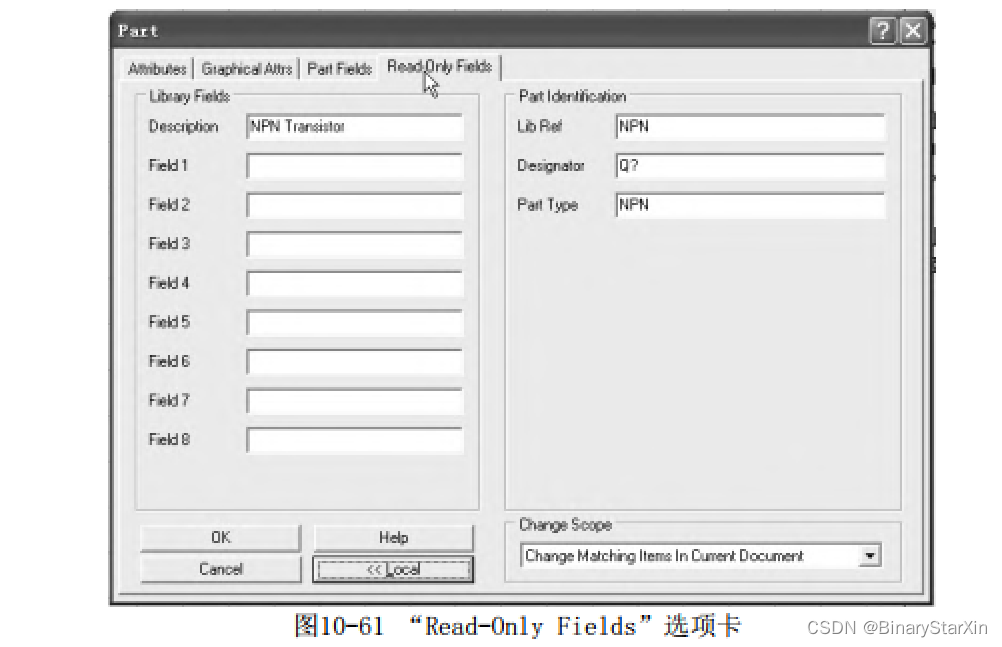

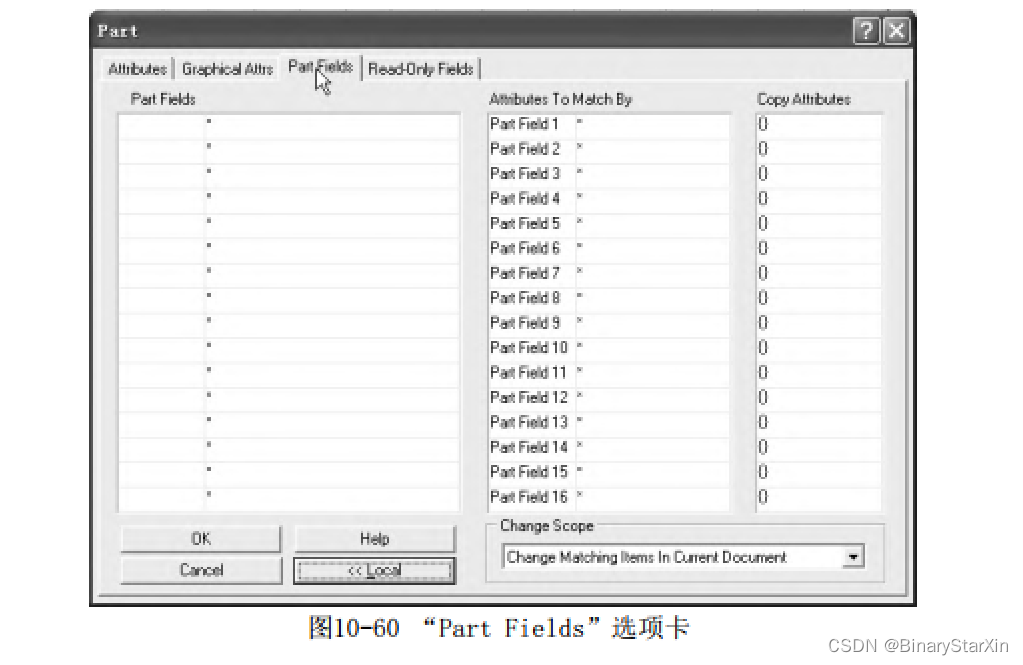

        “Part”对话框有4个选项卡：“Attributes”、“GraphicalAttrs”、“Part Fields”和“Read-Only Fields”。选择不同的选项卡时，对话框中的设置内容也会发生变化，4个选项卡的设置内容分别如图10-58～图10-61所示。在这4个选项卡中，“Attributes”选项卡的内容设置较为常用，其他选项卡一般较少设置。在修改设置元件属性时，有3种修改作用范围供选择，如图10-59所示，单击对话框右下角的下拉按钮能得到3个选项，可根据需要选择其中的一项。
