Unity 3D Text 穿透模型显示的解决方法

本文转载自:https://blog.csdn.net/sarsscofy/article/details/85090002

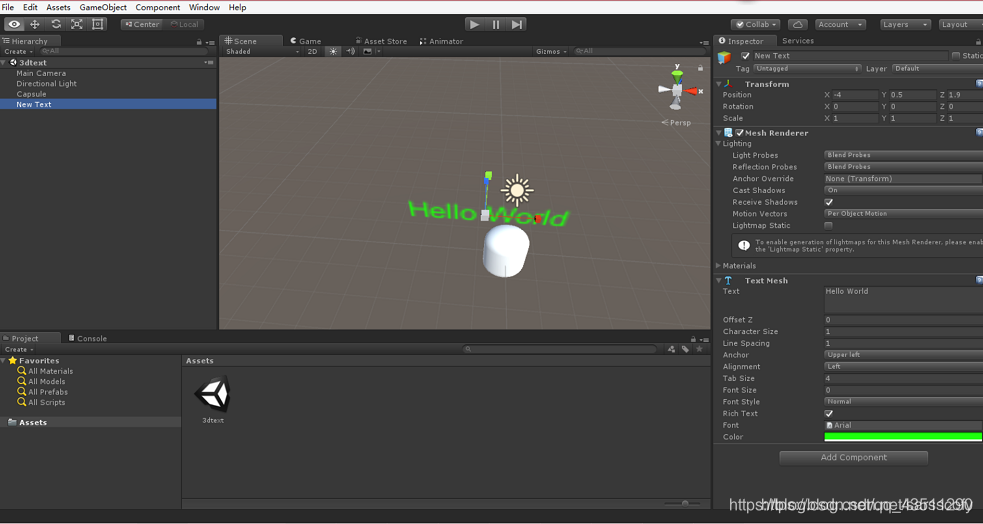

Unity中3D Text的默认是穿透场景显示，即：即使Text前有模型，文字也会穿透模型显示在最前面，而是不是预期那样模型遮挡了文字，如图1所示：

                                       图1

造成这种现象的原因是：3D Text的默认材质使用的Shader是GUI/Text Shader（故具有GUI的穿透显示的特性），而且不能手动更改。理解了原因，上述问题就好解决了，自然通过自定义Material和Shader解决。

OK，我们开始吧～～撸袖子|||

环境：Unity5.6.1 + VS2013（当然这个无关紧要啊，只是个工具而已吧）

1.创建一个新的工程

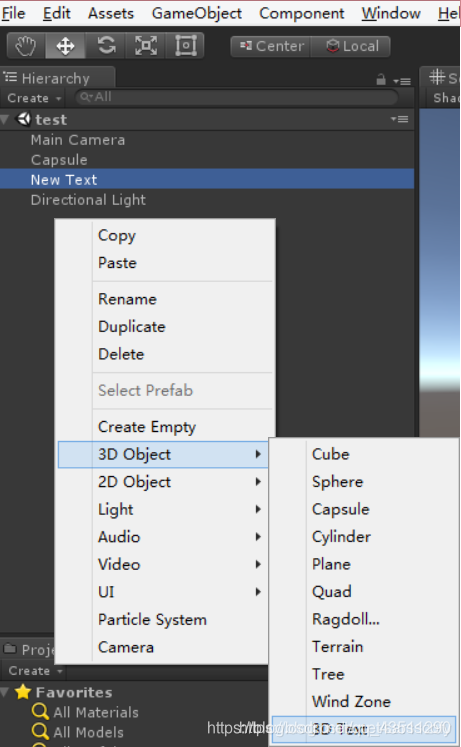

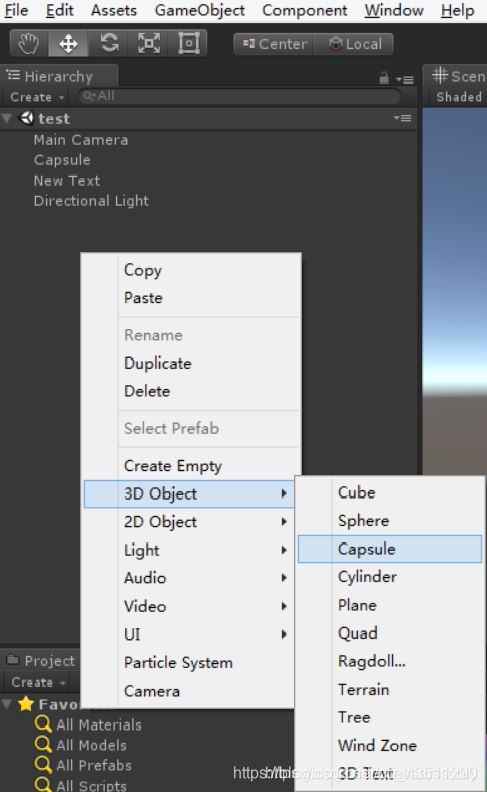

2.创建一个3D物体用于遮挡、一个3D Text，如下所示：

                                                     图2

                                                     图3

注意调整两个Object的位置，使之存在遮挡，这里Capsule的世界坐标为（0，0，0），3D Text的坐标如图4所示为Z轴的坐标为-1.9，理论上 3D Text位于Capsule的后面，文字应该被遮挡了，而实际上却如图1，文字穿透了图片完全展示出来，在实际开发中，很多时候这种效果不是我们想要的，下面我们一起看看怎么改。

图4

这里废话一句哈，通常3D软件都采用笛卡尔坐标系来描述物体的坐标信息，而笛卡尔坐标系分为左手坐标系和右手坐标系。

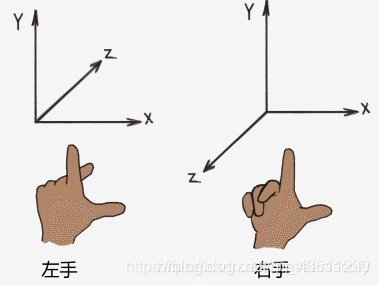

Unity的坐标系采用左手坐标系，如图5所示，Z轴表示进深，通俗地讲指向屏幕里面（当然不一定准确哈，有助理解就行了，hoho～）

图5

3.创建Shader

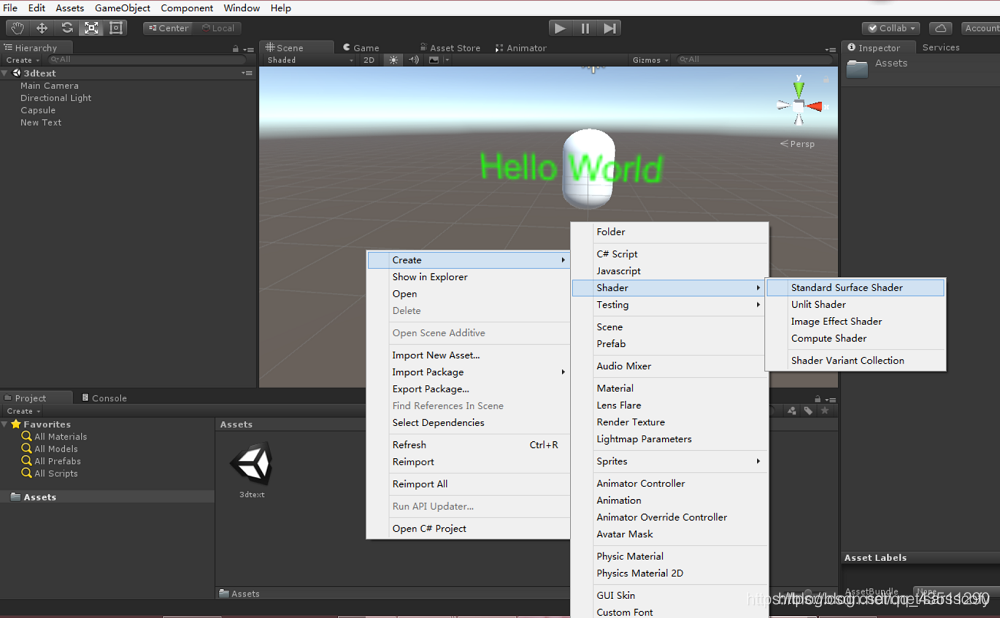

在Assert窗口右键选择Create->Shader->Standard Surface Shader，并命名为3DTextShader。

图6

双击新创建的Shader打开编辑代码的窗口，将代码全部替换为下面的内容，并保存。

Shader "Custom/3DTextShader" {
    Properties {
        _MainTex ("Font Texture", 2D) = "white" {}
        _Color ("Text Color", Color) = (1,1,1,1)
    }


    SubShader {
        Tags{ "Queue"="Transparent" "IgnoreProjector"="True" "RenderType"="Transparent" }
        Lighting Off Cull Off ZWrite On Fog { Mode Off }
        Blend SrcAlpha OneMinusSrcAlpha
        Pass {
            Color [_Color]
            SetTexture [_MainTex] {
                combine primary, texture * primary
            }
        }
    }
}

4.创建Material

与创建Shader一样，在在Assert窗口右键创建r，并命名为3DTextMaterial。

5.关联Shader与Material

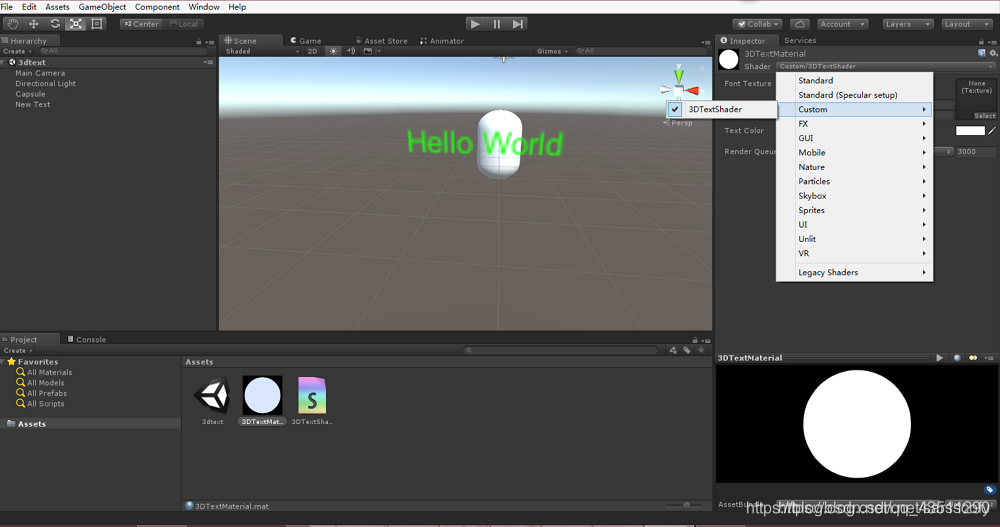

选中3DTextMaterial，在右侧Inspector页面修改Shader为我们自己创建的Shader，如图1所示。

6.导入字体

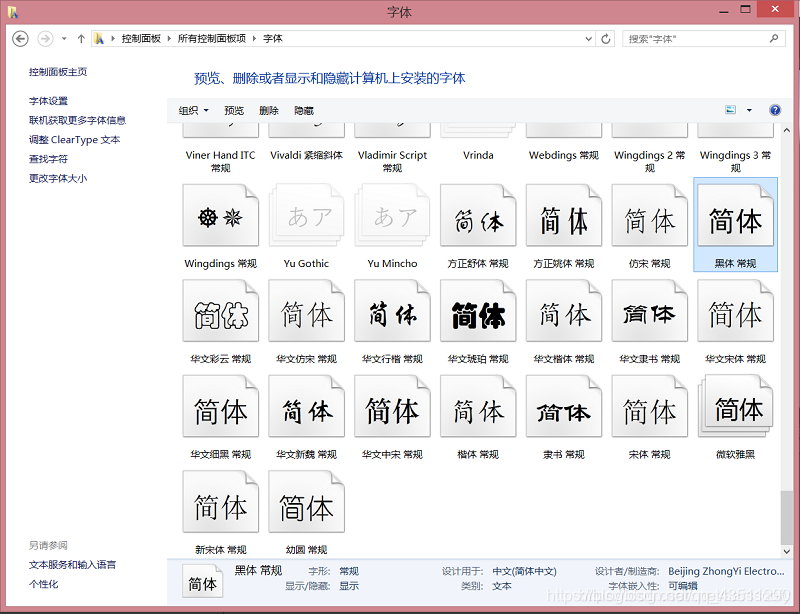

到控制面板的字体下，找一个喜欢的字体（我选的常规黑体）Copy到工程的Asserts目录下。

图7

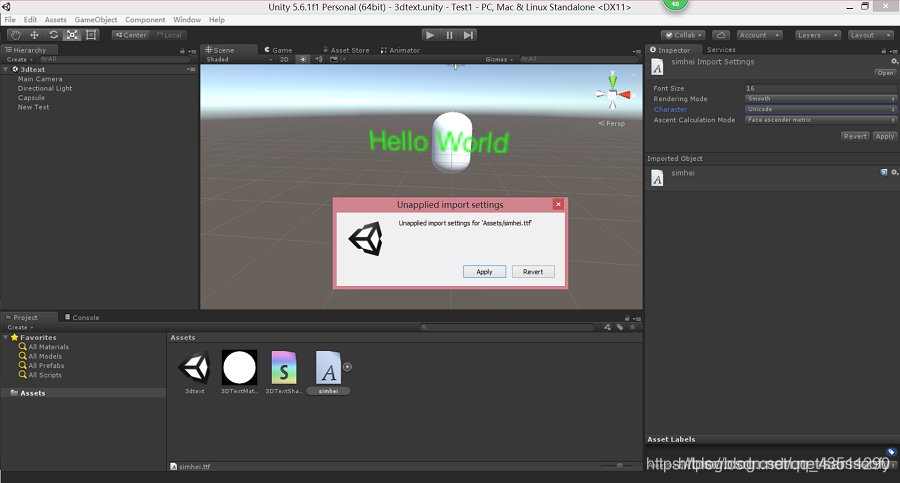

在Asserts窗口中选中新导入的字体文件simhei，在右侧Inspector窗口中将Character选项改为Unicode，修改后会提示如图8所示的提示是否应用的窗口，点击【Apply】即可，这样字体文件下面的那张Font Texture就会出现密密麻麻地文字。

图8

7.将创建的Shader、Material赋予3D Text

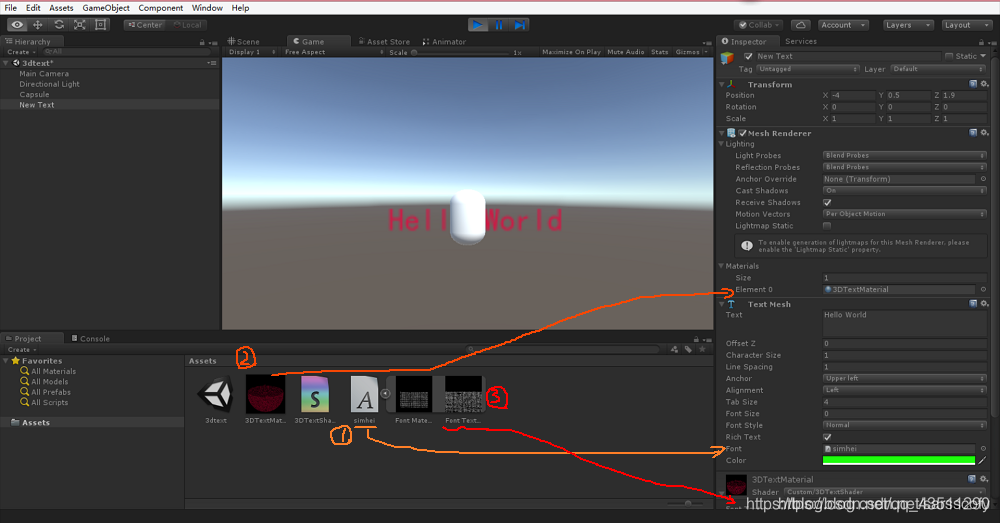

选中3D Text，然后进行如下操作：

1）字体文件simhei拖给Text Mesh组件中的Font
2）将刚才上面建的材质3DTextMaterial拖给Mesh Renderer组件中的Element 0
3）将字体下的Font Texture拖给材质3DTextMaterial

具体如图9所示。

图9

8.运行看成果

运行后如图9所示，3DText已经如预期地被正确地遮挡了，OK了。

另外：

1.3D Text展示效果比较差，边缘会很模糊，如图6所示，这个可以通过一些小的调整修正，这个会在另一篇文章中介绍（图9的最终效果是已经修正后的效果），链接如下：

https://blog.csdn.net/sarsscofy/article/details/85096994

2.如上修改后，如果要调整字体颜色，需要调整自己创建的材质的Text Color（3D Text中的Color属性已经失效）

3.如果要减少内存占用的话，最好去找些三四千字的精简字库，只要够用就行，通常从控制面板拷贝的字库里很多都是用不到的，完全可以裁减下，以免浪费内存。

参考资料：

感谢XDJM的分享～。～

https://blog.csdn.net/aihiao/article/details/80073477

https://blog.csdn.net/biezhihua/article/details/77489399

https://www.cnblogs.com/fengrenyuan/p/3729642.html

https://blog.csdn.net/alayeshi/article/details/78095559

谢谢～～
