本文介绍了使用富斯i6遥控器通过接收器FS-iA6控制STM32驱动电机的过程。首先，详细阐述了整体思路，包括遥控器发送指令，STM32解析PWM并调整后传递给L298N驱动电机。接着，讲解了富斯i6遥控器的刷机到十通道操作和模拟器使用。在CubeMX配置部分，涉及了时钟、串口、输入捕获、PWM输出等配置。在程序设计中，重点讨论了printf重映射、脉冲捕获和PWM输出的实现，并提供了相关代码和遥控器配置的调整。最后，展示了实操视频和代码下载链接。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一.整体思路

富斯i6遥控器发送指令

接收器接收->stm32解析接收器接受的pwm波形->stm32调整pwm并传给L298N->驱动电机
（这里使用的接收器是FS-iA6,没有PPM输出只有PWM输出）

二.富斯i6遥控器

1.富斯i6刷十通道

参考资料： https://www.moz8.com/forum.php?mod=viewthread&tid=63118

软件及固件下载

链接：https://pan.baidu.com/s/1mYgsdUY5MKstdEMBARQfIw
提取码：6666
复制这段内容后打开百度网盘手机App，操作更方便哦

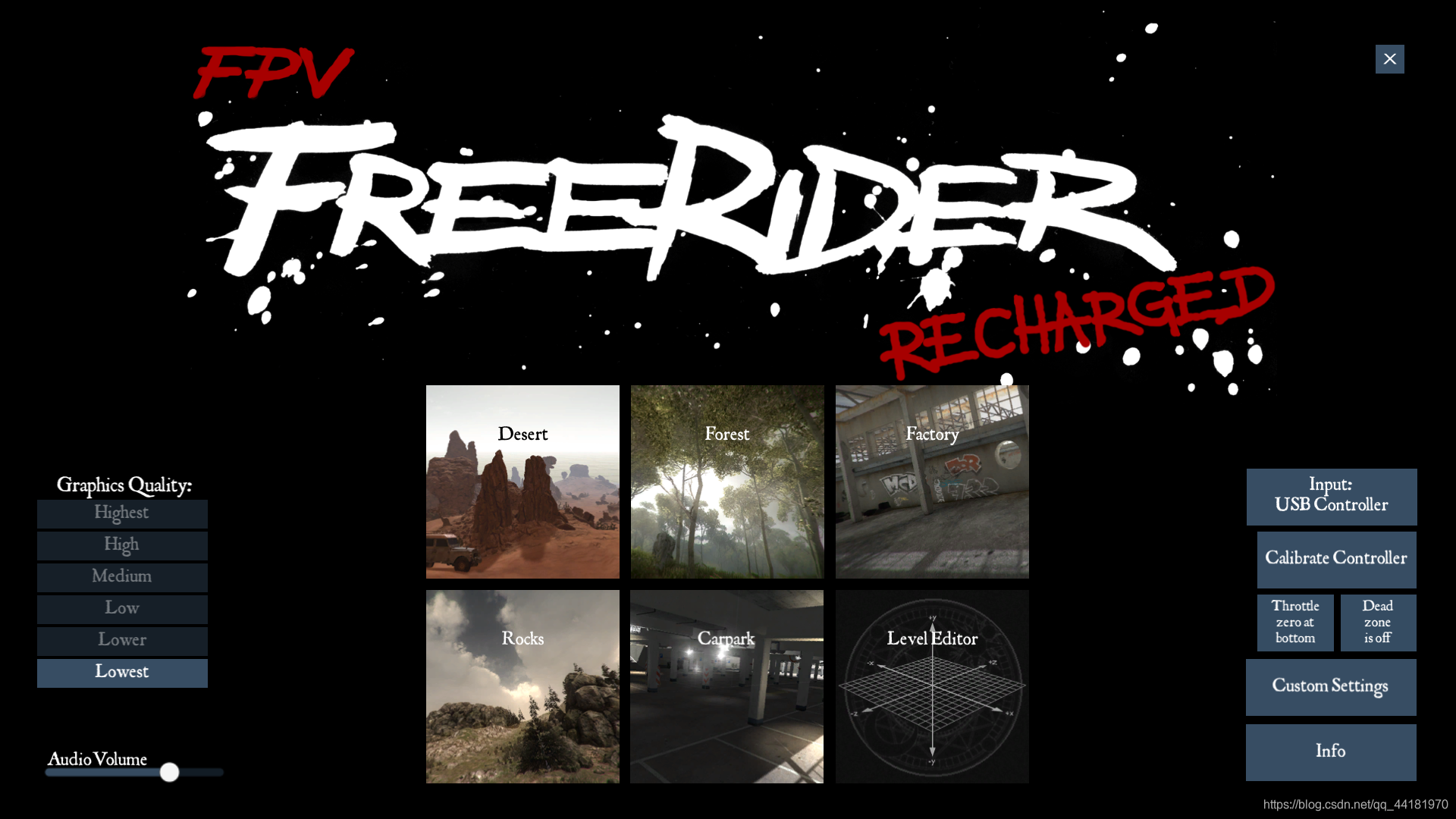

2.富斯i6玩模拟器

需要买一个加密狗。
穿越机模拟器适用于windows（我只试过win10）
在这里插入图片描述
下载地址：链接：https://pan.baidu.com/s/14yvS_LbgzKS6NVhknLtkxw 提取码：6666 复制这段内容后打开百度网盘手机App，操作更方便哦

三.cubemx配置

这里使用的是正点原子的精英板（stm32f103ZET6）
硬件连线：
在这里插入图片描述

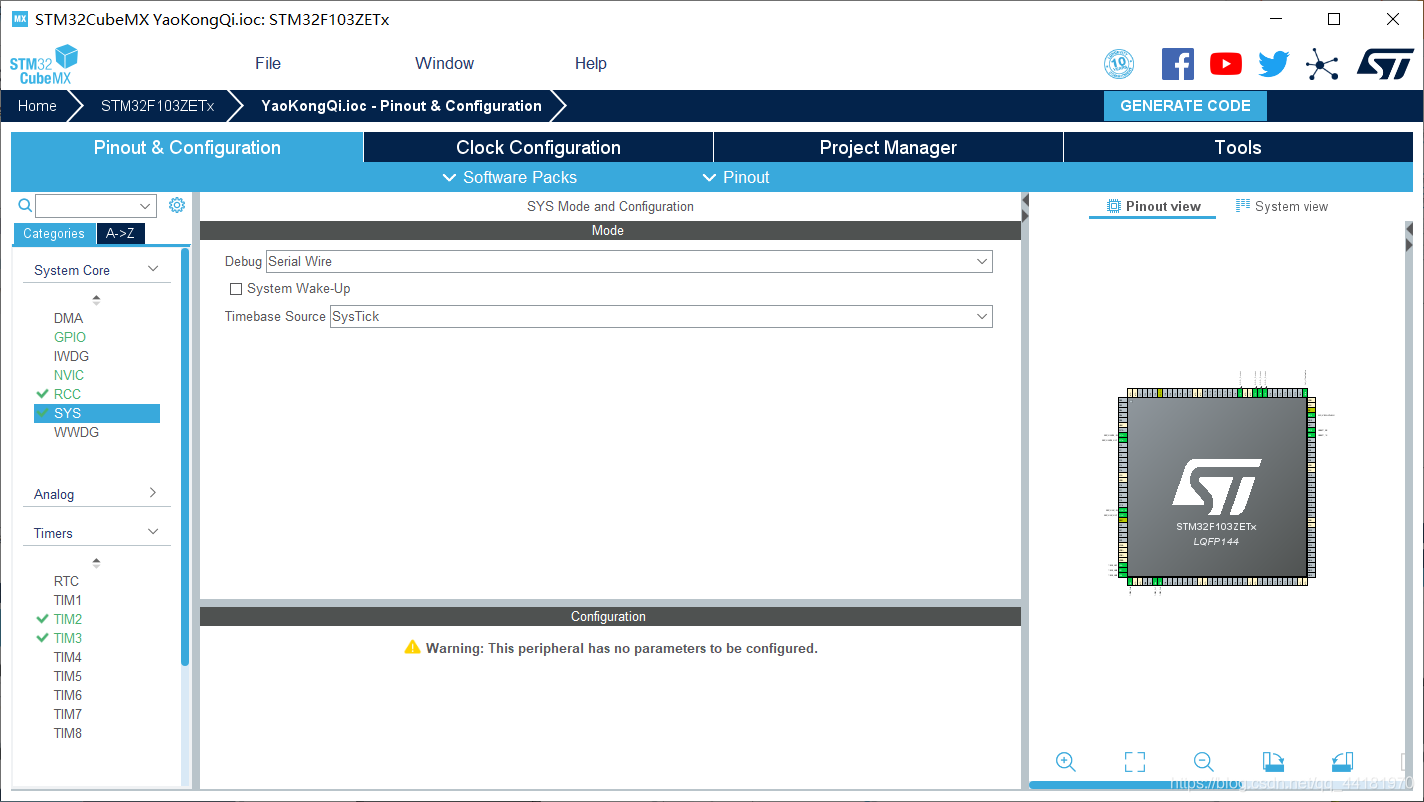

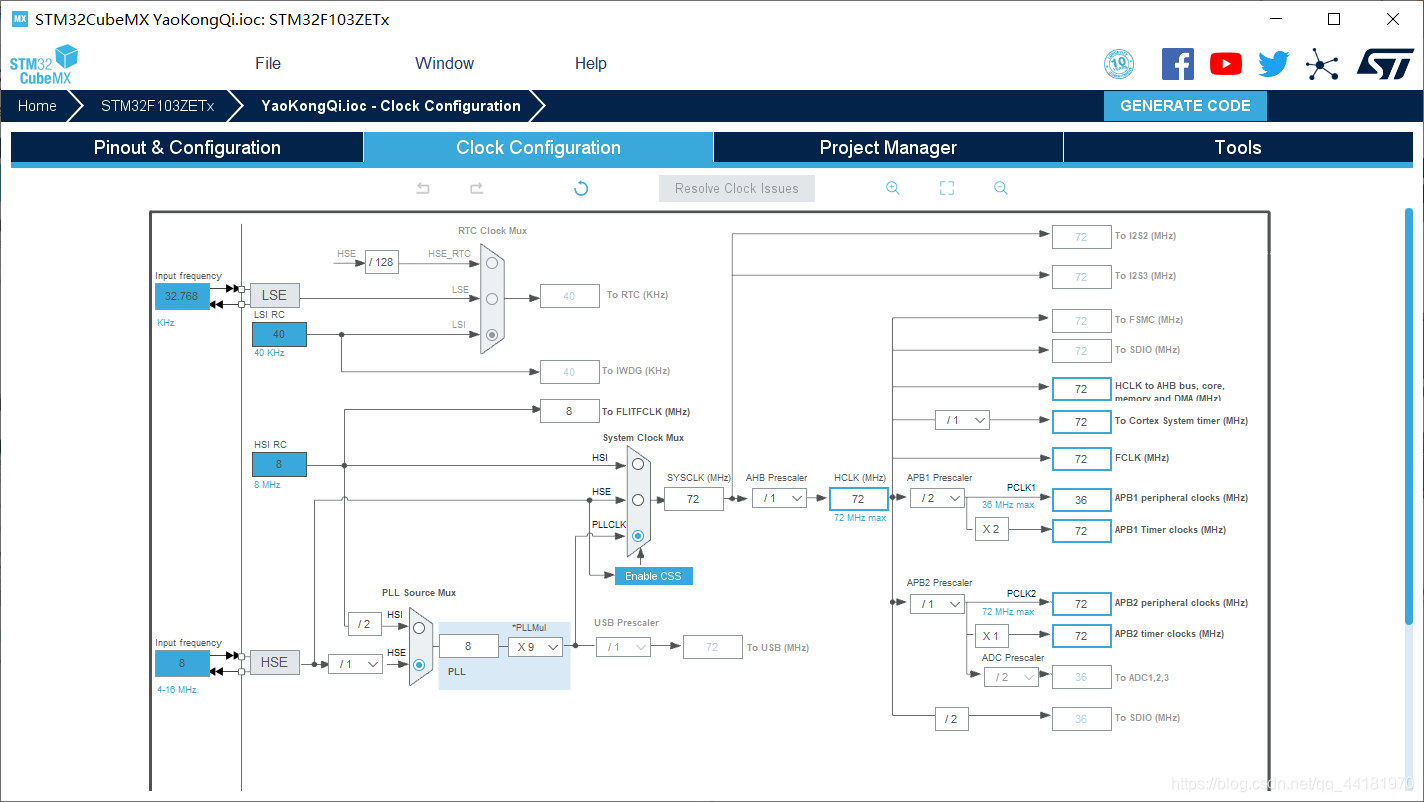

1.时钟和sys配置

在这里插入图片描述

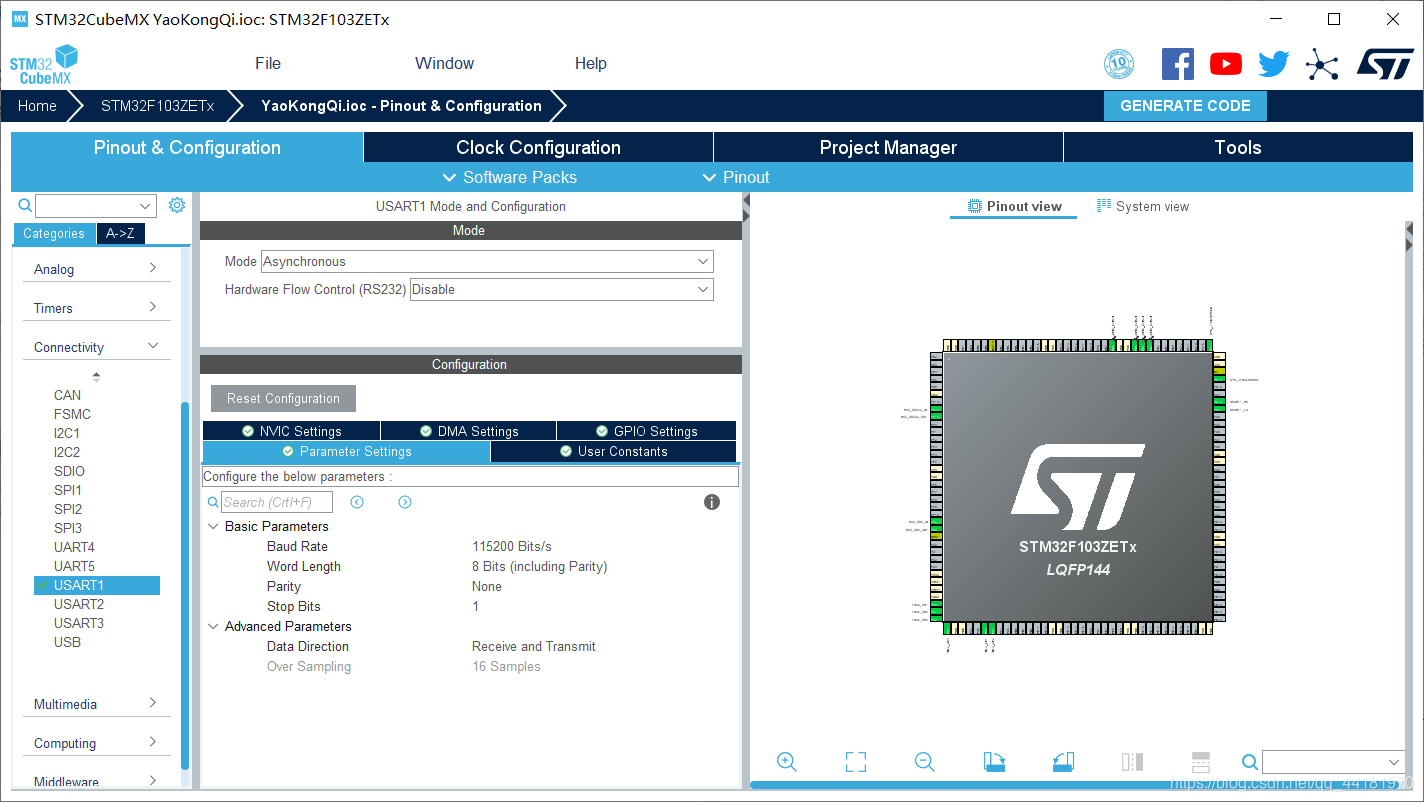

2.串口配置

在这里插入图片描述

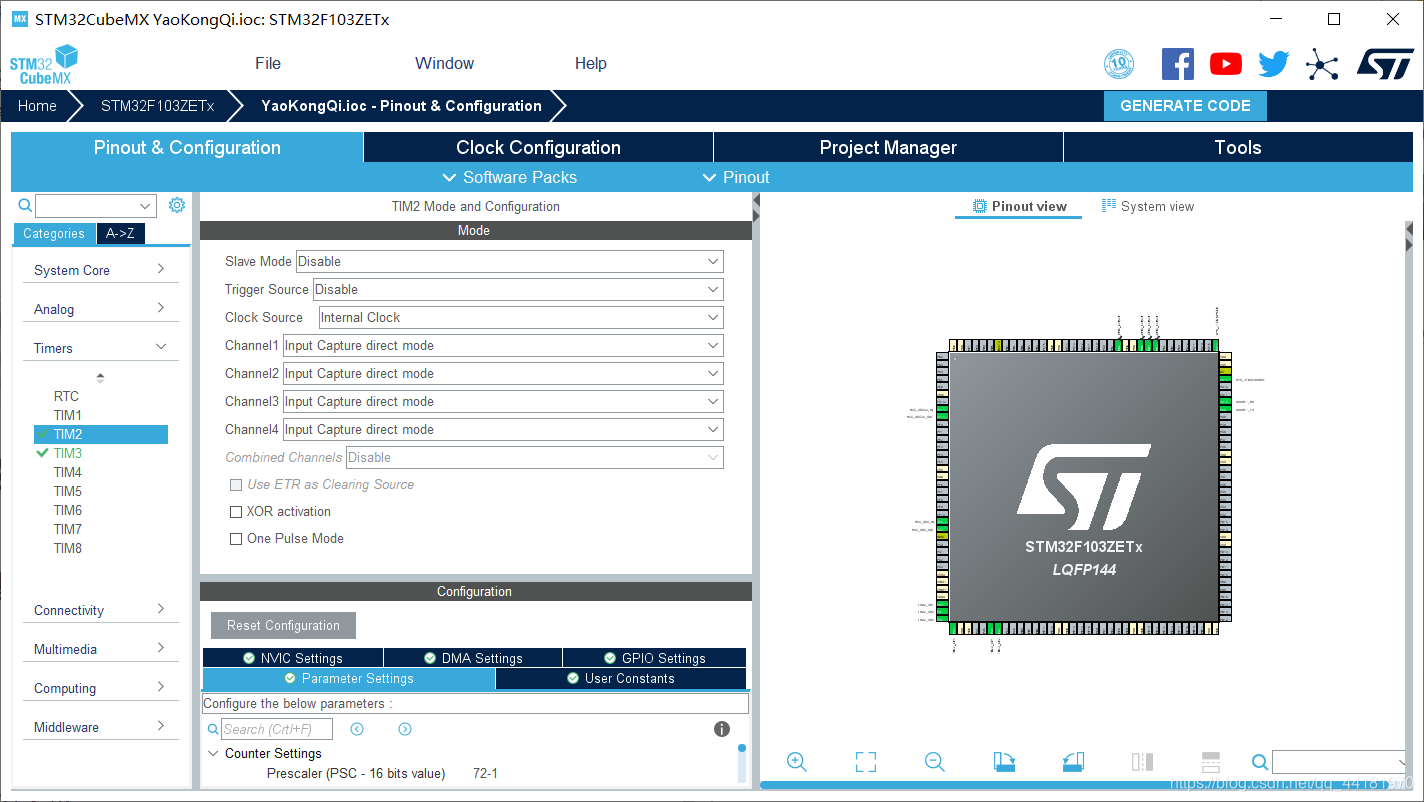

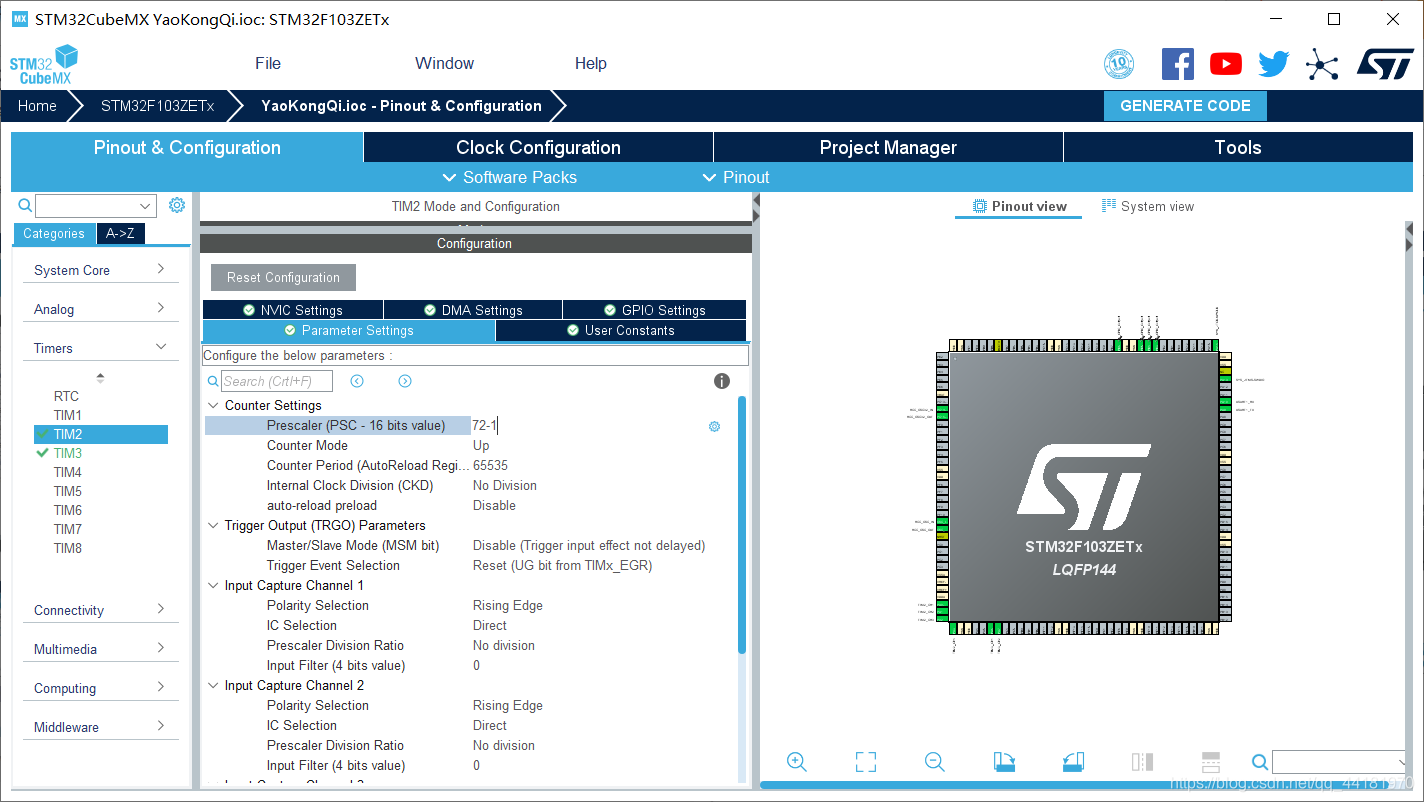

3.输入捕获的配置

在这里插入图片描述

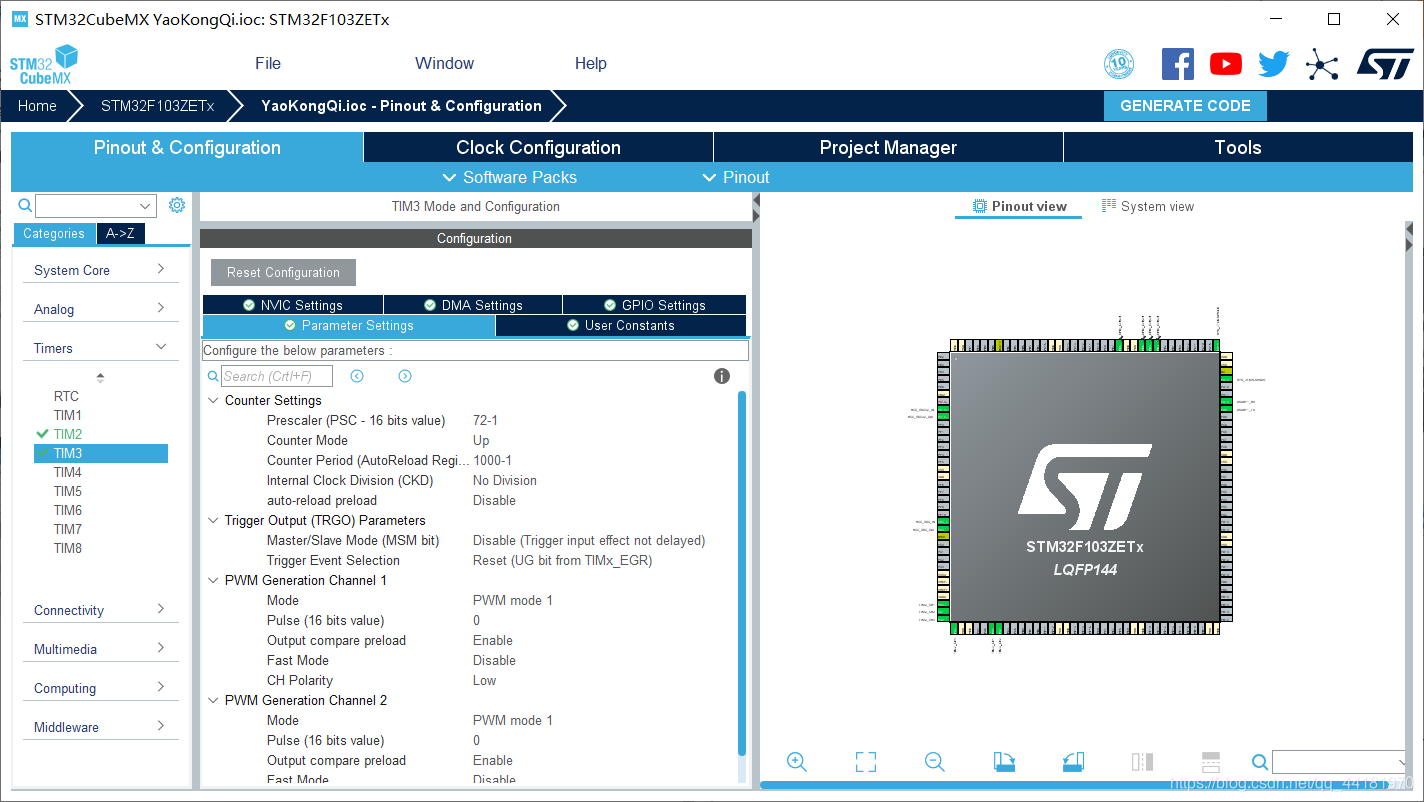

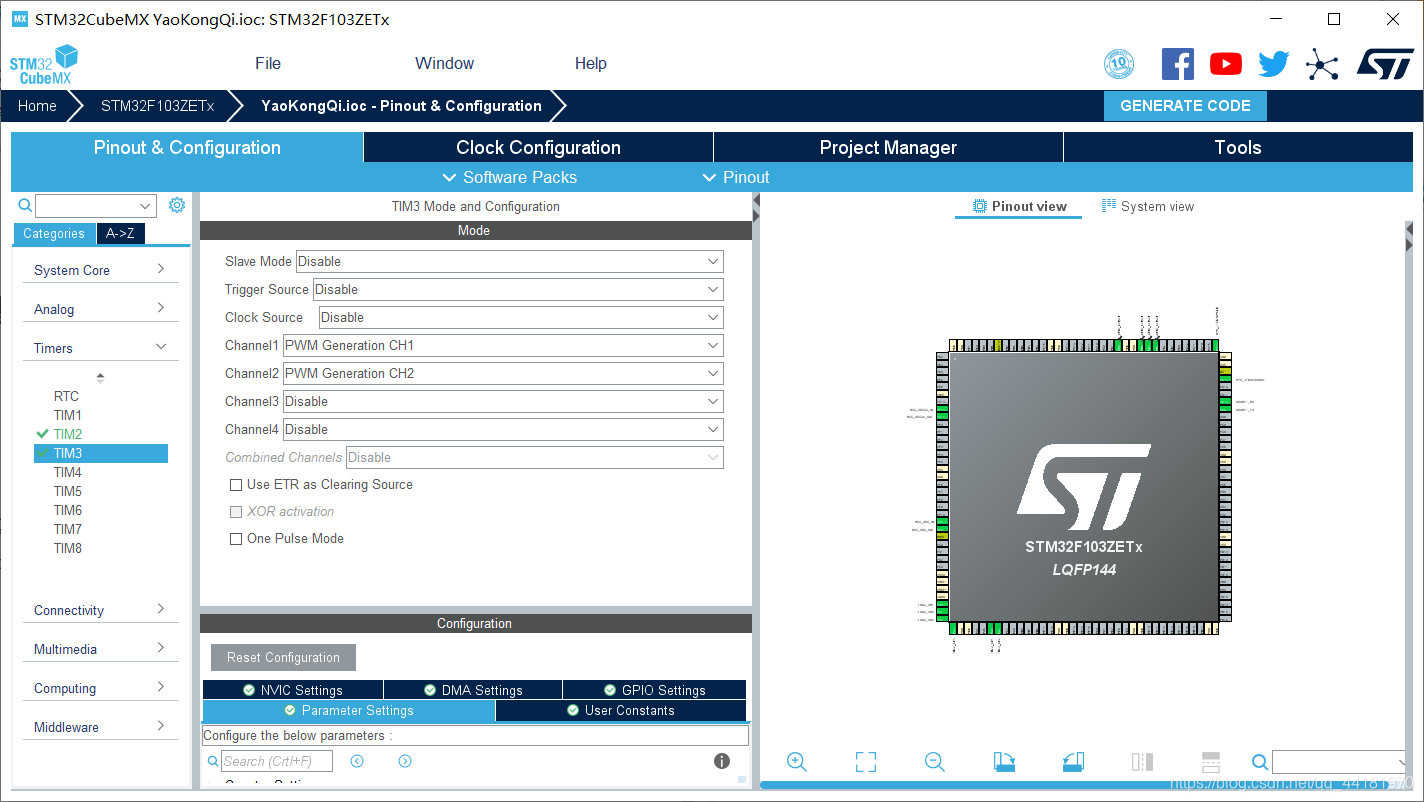

4.PWM输出配置

在这里插入图片描述

5.中断配置

在这里插入图片描述

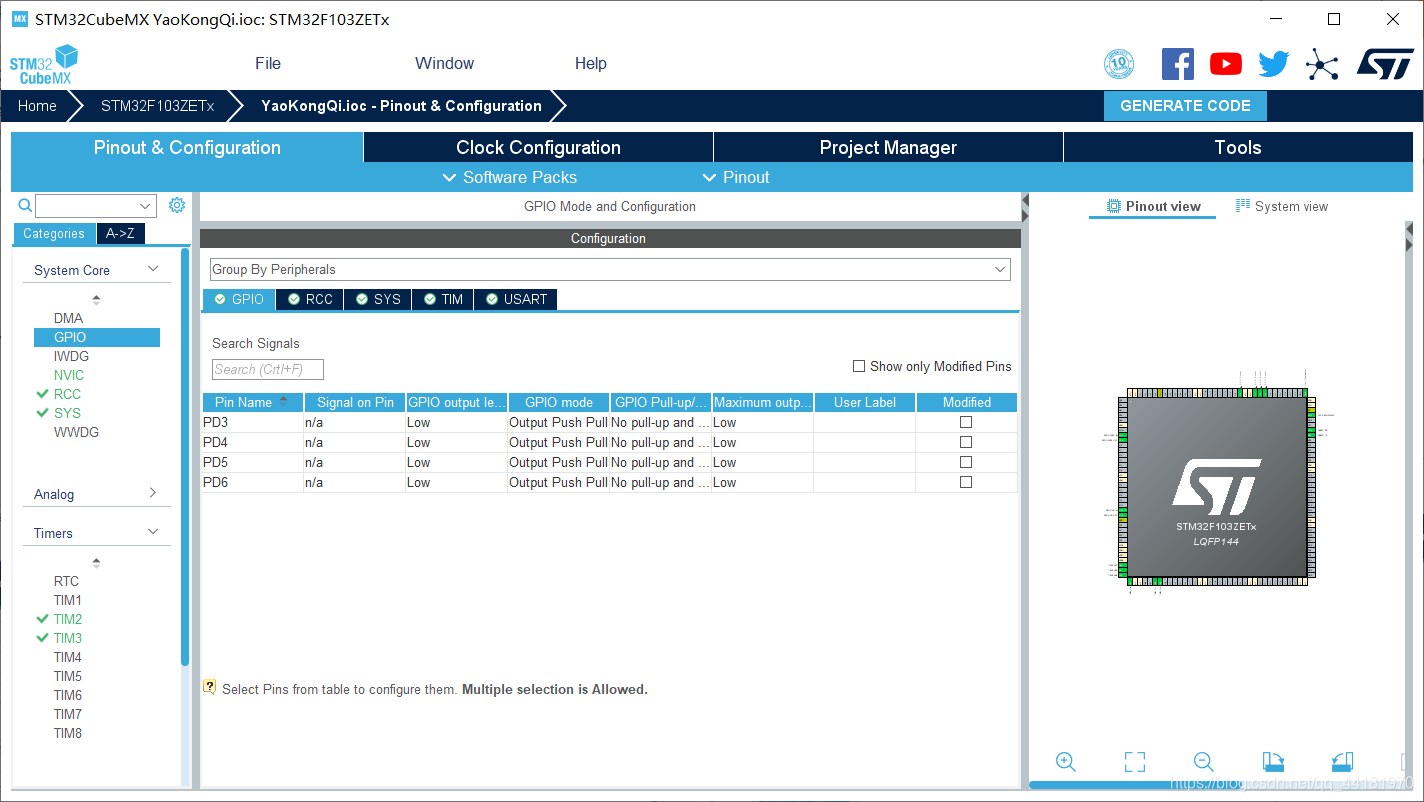

6.IO口配置

因为要用L298N除了两个pwm信号线之外还需要四根线。
在这里插入图片描述

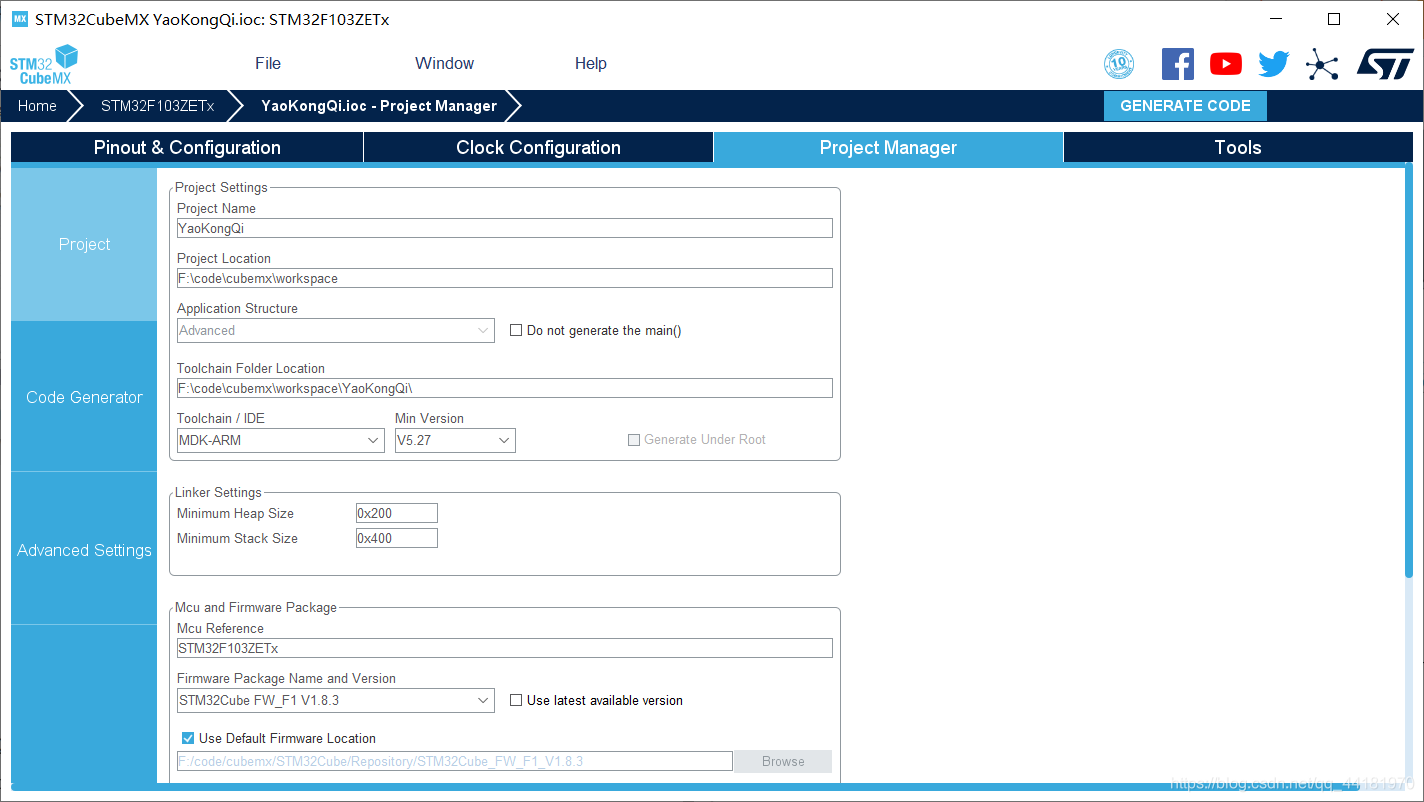

7.生成代码

在这里插入图片描述

四.程序

1.printf重映射

打开生成好的代码，在usart.c程序中的/* USER CODE BEGIN 0 */和/* USER CODE END 0 */之间加入以下代码就可以使用printf了

#include "stdio.h"
#if 1
//#pragma import(__use_no_semihosting)
//标准库需要的支持函数
struct __FILE
{

	int handle;
};

FILE __stdout;
//定义_sys_exit()以避免使用半主机模式
void _sys_exit(int x)
{

	x = x;
}
//重定义fputc函数
int fputc(int ch, FILE *f)
{

	while((USART1->SR&0X40)==0);//循环发送,直到发送完毕
	USART1->DR=(uint8_t)ch;
	return ch;
}
#endif

2. 脉冲捕获和pwm输出

输入捕获程序参考：https://www.pianshen.com/article/367541452/
pwm程序参考：http://news.eeworld.com.cn/mcu/ic464736.html

在main.c中添加头文件

/* USER CODE BEGIN Includes */
#include "stdio.h"
/* USER CODE END Includes */

在main.c中进行通道使能

 HAL_TIM_IC_Start_IT(&htim2, TIM_CHANNEL_1);
	HAL_TIM_IC_Start_IT(&htim2, TIM_CHANNEL_2);
	HAL_TIM_IC_Start_IT(&htim2, TIM_CHANNEL_3);
	HAL_TIM_IC_Start_IT(&htim2, TIM_CHANNEL_4);
  __HAL_TIM_ENABLE_IT(&htim2,TIM_IT_UPDATE);

	HAL_TIM_PWM_Start(&htim3,TIM_CHANNEL_2);//启动。置1  CCER的输出使能位bit4
  HAL_TIM_PWM_Start(&htim3,TIM_CHANNEL_1);//CCER的bit0

	HAL_GPIO_WritePin(GPIOD,GPIO_PIN_3,GPIO_PIN_SET);
	HAL_GPIO_WritePin(GPIOD,GPIO_PIN_4,GPIO_PIN_SET);
	HAL_GPIO_WritePin(GPIOD,GPIO_PIN_5,GPIO_PIN_SET);
	HAL_GPIO_WritePin(GPIOD,GPIO_PIN_6,GPIO_PIN_SET);

在/* USER CODE BEGIN 4 */中填写捕获处理以及调整pwm的代码
这里只用到了遥控器的通道一和通道二，通过串口可以看出遥控器最大量程为50。

输入捕获：49（低）-74（中）-99（高）

电机pwm范围是：0（低）-999（中）-0（高）

通过一系列的计算得到了下面的程序

/* USER CODE BEGIN 4 */
uint16_t 	Channel1HighTime, Channel2HighTime, Channel3HighTime, Channel4HighTime;
uint16_t 	Channel1Period, Channel2Period, Channel3Period, Channel4Period;
uint8_t  	Channel1Edge = 0, Channel2Edge = 0, Channel3Edge = 0, Channel4Edge = 0;
uint16_t 	Channel1Percent, Channel2Percent, Channel3Percent, Channel4Percent;
uint16_t	Channel1PercentTemp[3] = {
   0, 0,<
