二、PCB-layout 中泪滴设置及其作用

一、为什么要设置泪滴

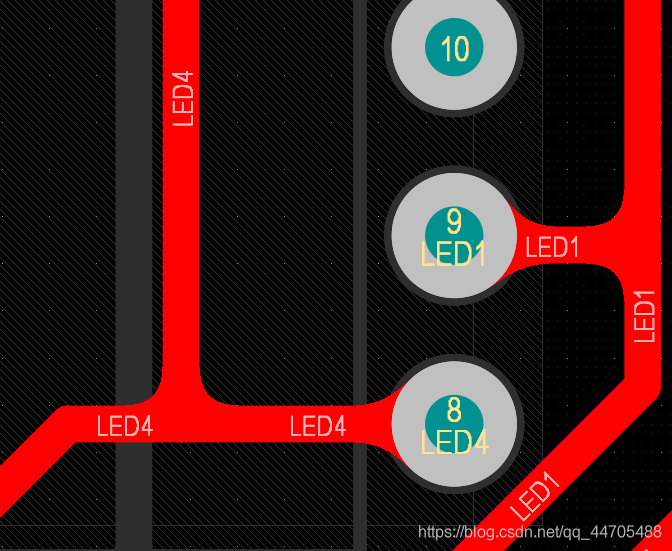

泪滴的作用：
1、避免电路板受到巨大外力的冲撞时，导线与焊盘或者导线与导孔的接触点断开，也可使PCB电路板显得更加美观。
2、焊接上，可以保护焊盘，避免多次焊接时焊盘的脱落，生产时可以避免蚀刻不均，以及过孔偏位出现的裂缝等。
3、信号传输时平滑阻抗，减少阻抗的急剧跳变，避免高频信号传输时由于线宽突然变小而造成反射，可使走线与元件焊盘之间的连接趋于平稳过渡化。**

二、AD设置泪滴的参数及快捷键

泪滴的添加方式:

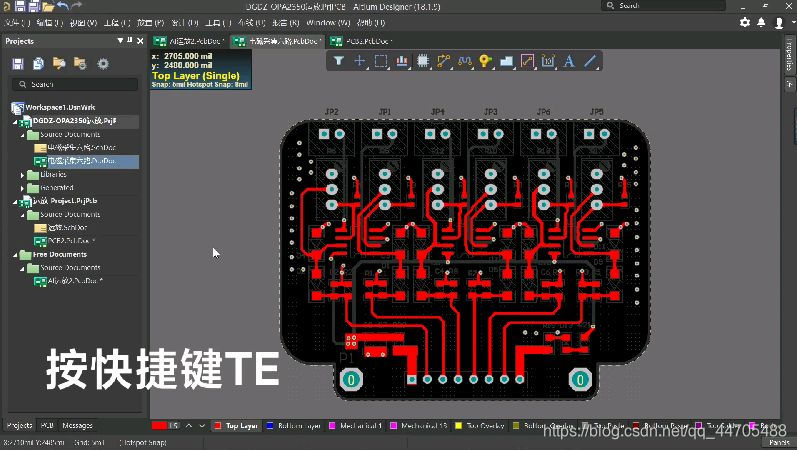

执行菜单命令“Tools-Teardrops”或快捷键“TE”，进入下图所示泪滴属性设置对话框，选择执行操作对象。

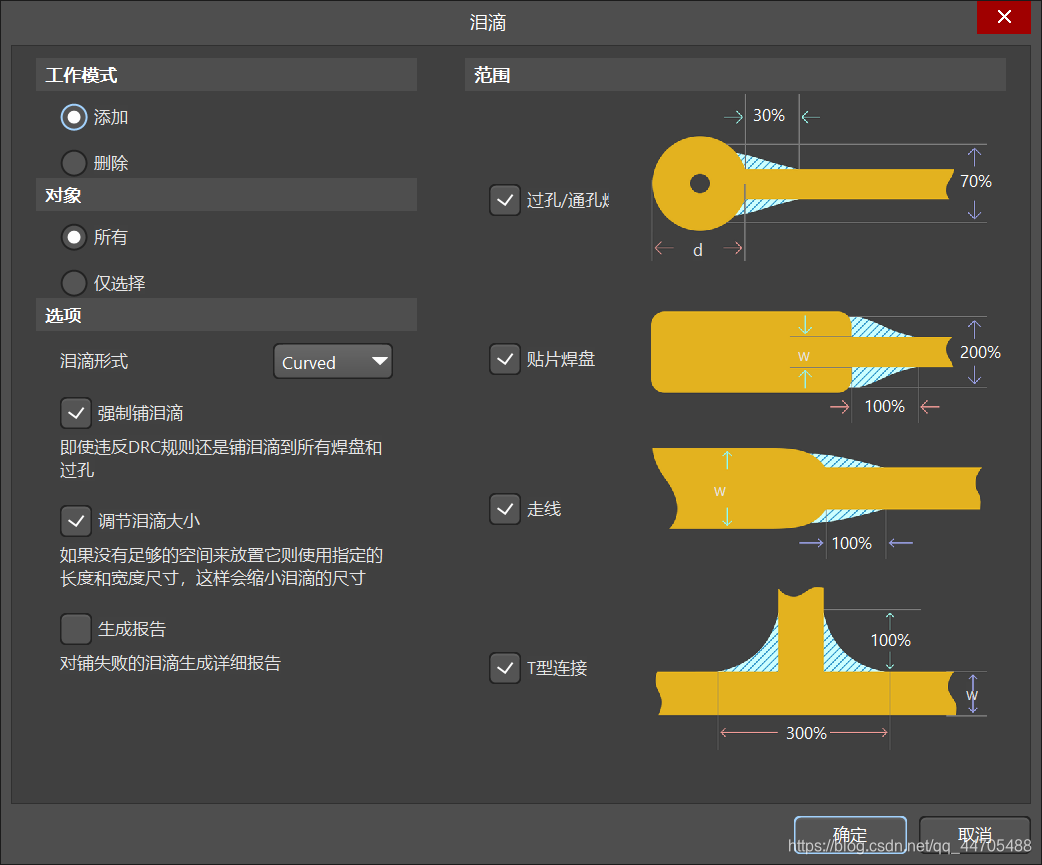

泪滴属性设置
　　1、Working Mode-Add 选择执行添加泪滴命令；
　　2、Objects-All 选择匹配对象，一般选择“All”所有的；如下图所示，会适配相应的对象，包括“Via/TH PAD（过孔和通孔焊盘）”、“SMD Pad（贴片焊盘）”、“Track（导线）”以及“T-Junction（T型节点）”；
　　

泪滴添加效果示意图
　　1、Teardrop Style-Curved 泪滴形状选择弯曲的补充形状；
　　2、Force Teardrops 对于添加泪滴的操作采取强制执行方式，即使存在DRC报错，一般来说我们为了保证泪滴的添加完整，我们对此项进行勾选，后期DRC我们再修正即可；
　　3、Adjust Teardrop Size 当空间不足以添加泪滴的时候，变更泪滴的大小，可以更加智能的完成泪滴的添加动作。
　　
