华大九天EDA中构建自己的元器件并进行仿真

阳排

已于 2024-12-04 14:29:45 修改

阅读量1.7k

点赞数 10

文章标签：华大九天 Hspice

于 2024-07-24 09:28:29 首次发布

本文链接：https://blog.csdn.net/qq_45362336/article/details/140653559

版权

本节介绍的是如何构建自己所需要的元器件并用于MDE仿真，但是要提前声明的是——自己构建的元器件无法投入生产制造，只可用于仿真、学习、测试。
由于华大九天所提供的元器件PDK主要用于集成电路的设计制造，分立的元器件较少，Multisim和Cadence OrCAD Capture能提供较多元器件，因此可以通过一定方法导入元器件的SPICE模型，然后通过MDE进行仿真。整体的工作流程较为麻烦，因此在此进行步骤演示。

仿真环境：Win10电脑（运行Multisim和浏览器），EDA2云服务器（运行Aether）。

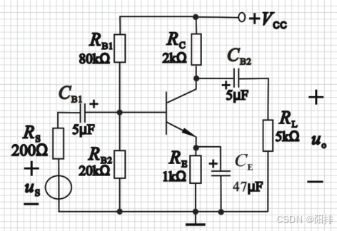

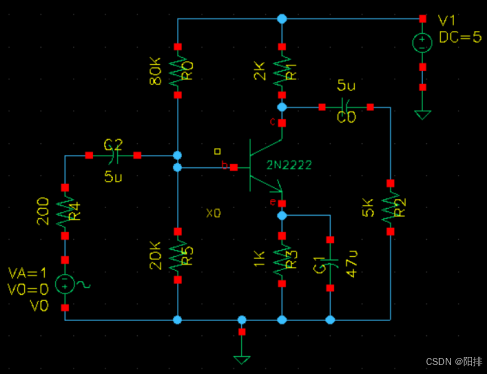

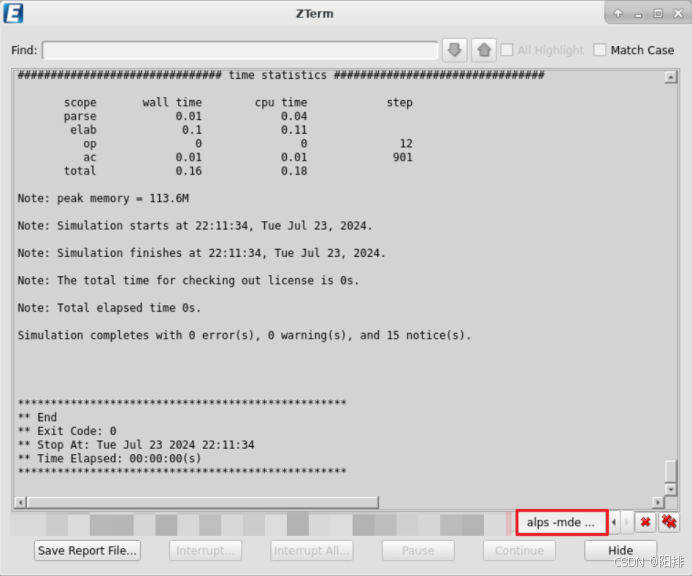

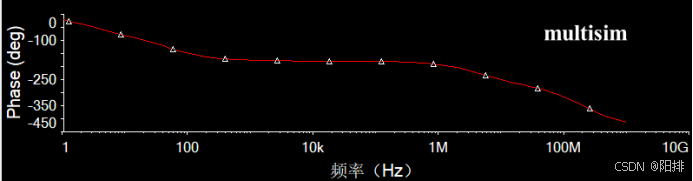

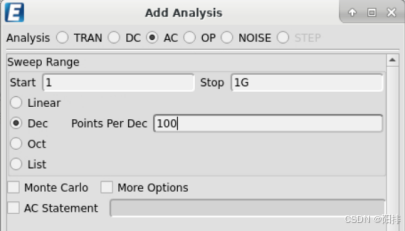

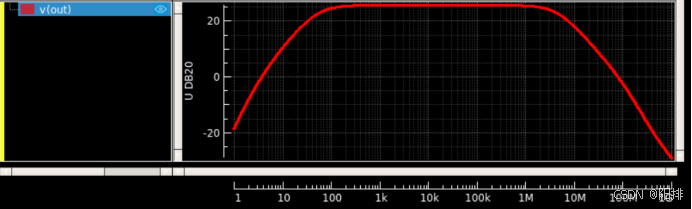

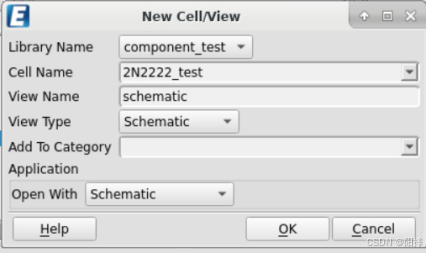

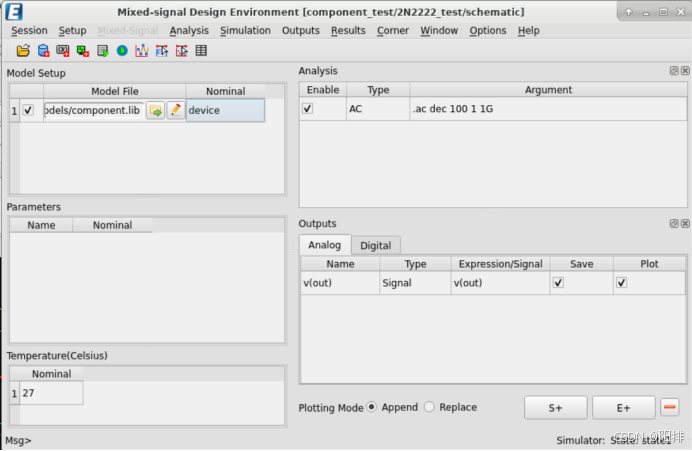

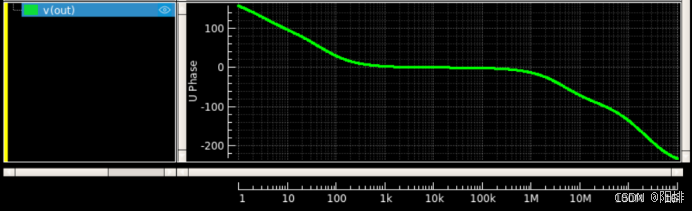

本节需要仿真分压式偏置共射放大器的幅频响应和相频响应，原理图如下：
在这里插入图片描述

关键元器件：NPN三极管2N2222

1 绘制Symbol View元器件模型

1.1 建立元件库Library

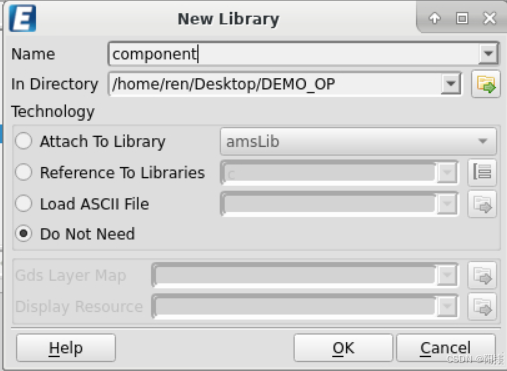

在Aether Desgin Manager界面，新建Library，命名为component，Technology选择Do Not Need，点击OK。

在这里插入图片描述

1.2 建立元器件Cell Symbol

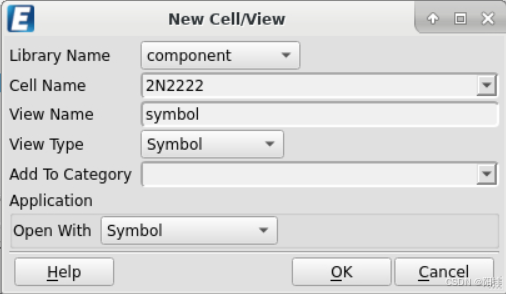

点击New Cell/View，Cell Name命名为2N2222，View Type选择Symbol，View Name设置为symbol，点击OK。

在这里插入图片描述

1.3 绘制元器件模型

上一步完成后，会弹出Symbol Editing界面，接下来开始绘制NPN三极管符号。

1.3.1 元器件边框

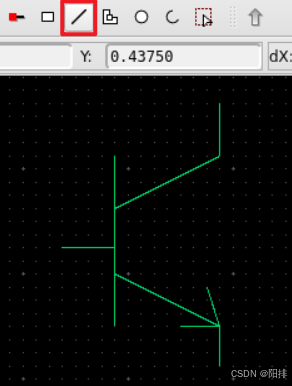

点击Line，绘制三极管图像。

在这里插入图片描述

1.3.2 元器件引脚（大小写）

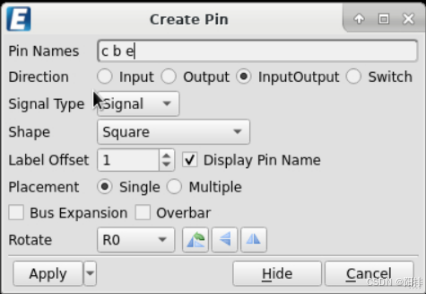

使用快捷键P设置元器件引脚（C、B、E），设置为InputOutput。然后输入回车，将引脚放置在绘图区。

在这里插入图片描述

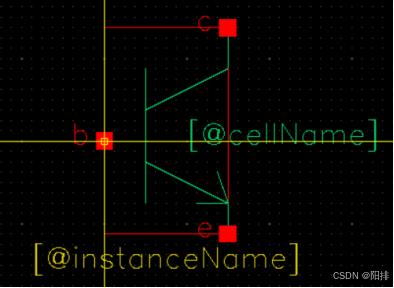

1.3.3 元器件选择框

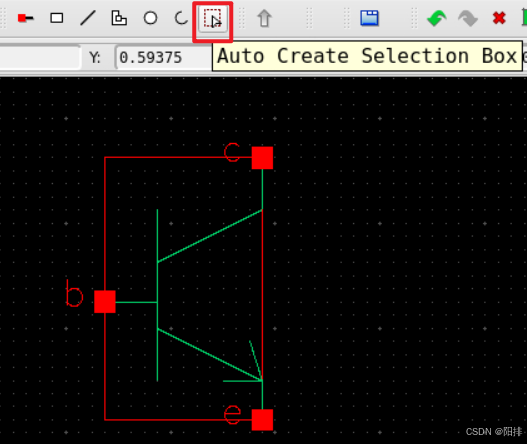

点击快捷工具栏Auto Create Seection Box，为元器件设置选择框。

在这里插入图片描述

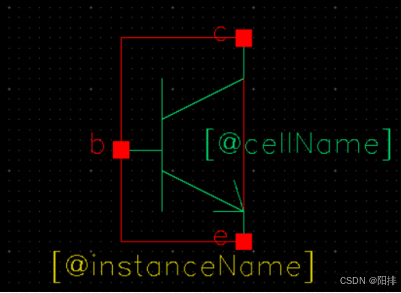

1.3.4 元器件标签

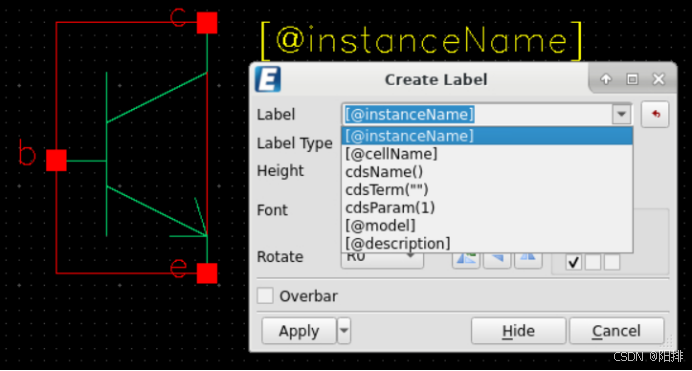

输入快捷键Ctrl+L为元器件设置标签，Label下拉框可以设置多种类型，这里建议设置[@instanceName]、[@cellName]，在Schematic原理图中使用的时候就会显示对应的信息。

在这里插入图片描述

1.3.5 设置器件原点

这一步是为了Schematic视图下方便放置元器件。

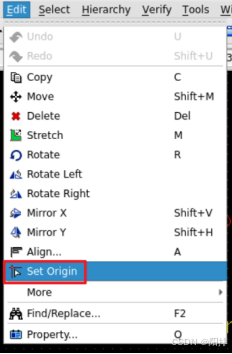

点击菜单栏Edit，Set Origin，然后点击元器件的引脚，就可以移动坐标轴将该引脚的位置设置为（0,0）。

在这里插入图片描述

2 仿真参数预设

为了后期需要进行的仿真，我们需要获取NPN三极管2N2222的相关仿真参数，一般采用SPICE模型建立网表Netlist仿真，目前市面上有多种仿真器，包括HSpice、PSpice、LTSpice、Spectre、Multisim、Matlab/Simulink等。华大九天支持HSpice和Spectre，我们采用HSpice进行仿真。

2.1 获取SPICE模型

一般IC公司都会在其网站上公布元器件和芯片的SPICE模型，可以在官网上下载然后在相关仿真器上仿真，其次是Multisim也可以方便的获取元器件的SPICE模型。

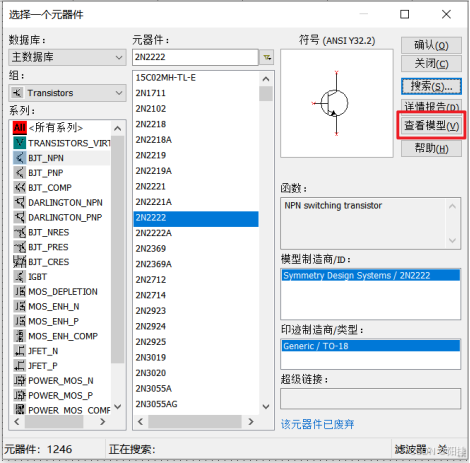

1、自己的电脑上打开Multisim，选择元器件：

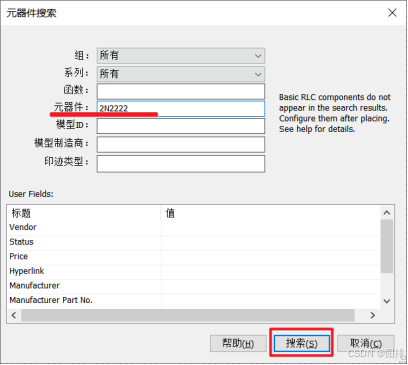

也可以搜索元器件2N2222。

在这里插入图片描述

2、查看模型：在这里插入图片描述

3、复制模型参数到.txt文档，我们需要的参数为以下部分：

.MODEL 2N2222 npn
+IS=1.87573e-15 BF=153.575 NF=0.897646 VAF=10
+IKF=0.410821 ISE=3.0484e-09 NE=4 BR=0.1
+NR=1.00903 VAR=1.92063 IKR=4.10821 ISC=1.94183e-12
+NC=3.92423 RB=8.70248 IRB=0.1 RBM=0.1
+RE=0.111394 RC=0.556972 XTB=1.76761 XTI=1
+EG=1.05 CJE=1.67272e-11 VJE=0.83191 MJE=0.23
+TF=3.573e-10 XTF=0.941617 VTF=9.22508 ITF=0.0107017
+CJC=9.98785e-12 VJC=0.760687 MJC=0.345235 XCJC=0.9
+FC=0.49264 CJS=0 VJS=0.75 MJS=0.5
+TR=3.55487e-06 PTF=0 KF=0 AF=1

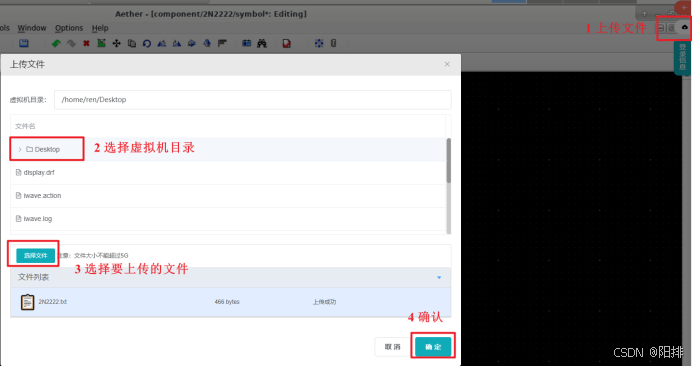

4、将.txt文件上传到虚拟机（如果想手打也可以哈）：

在这里插入图片描述

2.2 新建以及编写元器件模型文件

2.2.1 新建模型文件

由于我们新建了一个component库，因此在库文件夹下新建一个Models文件夹，新建库文件为component.lib。

2.2.2 编辑模型文件

代码可以不用缩进，这里是为了方便读者看清文件结构。

*表示注释。
.lib和.endl一头一尾将device子库内容包起来，以便仿真时进行设置，这样一个lib文件内能包含工艺角（包含集成电路制造中衡量MOS管速度快慢的参数）的多方面参数和子库。
.subckt和.ends一头一尾包起来的是子电路（subckt，也就是cubcircuit），2N2222为子电路名，后面的c、b、e为模型引脚，后面还可以添加输入参数，这里不进行设置。
q1这一行为网表信息，q1表示元器件cell名称，c、b、e表示该元器件cell的三个引脚，npn_2n2222表示下方的模型名。
.model引用了一个npn的模型，下方的+XX=XXXX就是相关参数，包括增益因数、饱和电流等。

* component.lib
.lib device

**********************************************
* NPN三极管2N2222的spice模型
**********************************************
.subckt 2N2222 c b e
q1 c b e npn_2n2222
.MODEL npn_2n2222 npn
+IS=1.87573e-15 BF=153.575 NF=0.897646 VAF=10
+IKF=0.410821 ISE=3.0484e-09 NE=4 BR=0.1
+NR=1.00903 VAR=1.92063 IKR=4.10821 ISC=1.94183e-12
+NC=3.92423 RB=8.70248 IRB=0.1 RBM=0.1
+RE=0.111394 RC=0.556972 XTB=1.76761 XTI=1
+EG=1.05 CJE=1.67272e-11 VJE=0.83191 MJE=0.23
+TF=3.573e-10 XTF=0.941617 VTF=9.22508 ITF=0.0107017
+CJC=9.98785e-12 VJC=0.760687 MJC=0.345235 XCJC=0.9
+FC=0.49264 CJS=0 VJS=0.75 MJS=0.5
+TR=3.55487e-06 PTF=0 KF=0 AF=1
.ends 2N2222

**********************************************
* 其他元器件的spice模型
**********************************************
.subckt xxxx x x x
******
.ends xxxx

.endl device

2.3 CDF Editor设置

接下来开始设置Circuit Description File，Symbol View下点击Tools，CDF Editor。包括三个部分：Component Parameter、Simulation Information、Interpreted Labels。

在这里插入图片描述

Component Parameter：设置元器件的参数，在Schematic下查看元器件的Property，就可以在窗口下方看到。该选项卡能添加、修改、删除参数，设置参数类型、参数名、参数提示词、参数默认值、是否展示、是否可编辑、是否解析为数字（Parser As Number，参数类型设置为string时有效）、是否解析为电路表达式语言（Parser As CEL，参数类型设置为string时有效）等等。

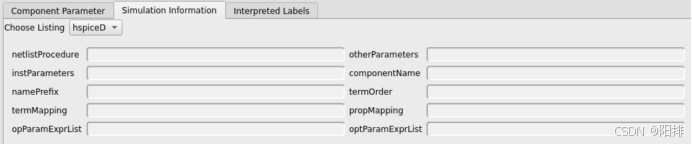

Simulation Infomation：本选项卡较为重要，首先可以选择仿真器类型（这里选择hspiceD），然后可以设置前缀名（namePrefix）、元件名（componentName）、引脚顺序（termOrder）、引脚映射（termMapping）、实例参数（instParameters）等等信息。

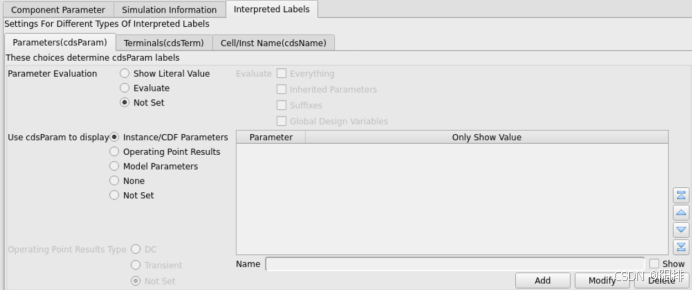

Interpreted Labels：这部分主要对元器件在原理图Schematic上的显示有影响，对仿真无影响，因此不进行介绍，如果想了解细节，建议查看《Aether_Maunual.pdf》。

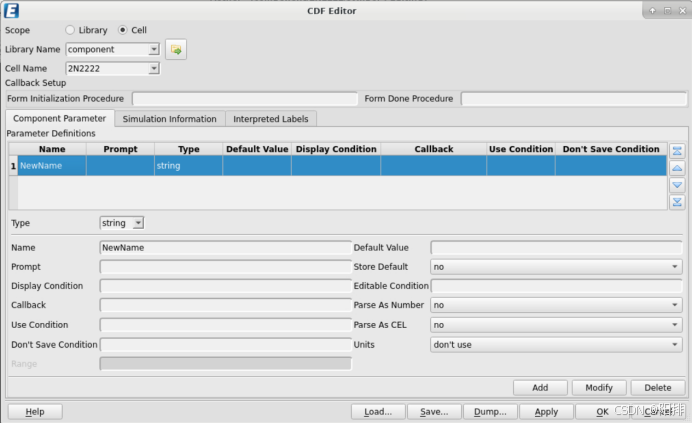

2.3.1 设置元器件参数Component Parameter

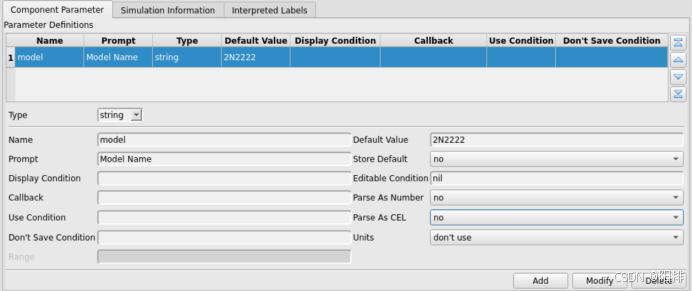

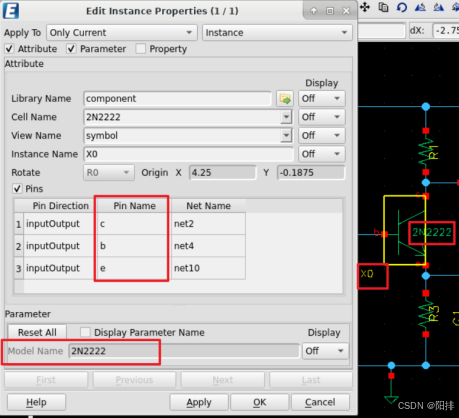

点击Add，设置Name为model，提示词Prompt设置为Model Name，默认值设置为2N2222，编辑状态Editable Condition设置为nil（nil为不可编辑，t为可编辑），这样的话后面在Schematic View下查看该元件的Property，Model Name参数是灰色不可更改的。点击Modify然后点击Apply进行保存。

在这里插入图片描述

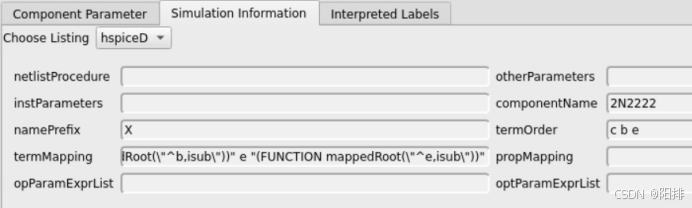

2.3.2 设置仿真信息 Simulation Infomation

选择hsipceD仿真器，设置componentName为2N2222，设置namePrefix为X，设置引脚顺序termOrder为c b e，设置引脚映射termMapping为nil C “(FUNCTION mappedRoot(\”^c,isub\”))” B “(FUNCTION mappedRoot(\”^b,isub\”))” E “(FUNCTION mappedRoot(\”^e,isub\”))”。

在这里插入图片描述

2.4 设备定义Device Define

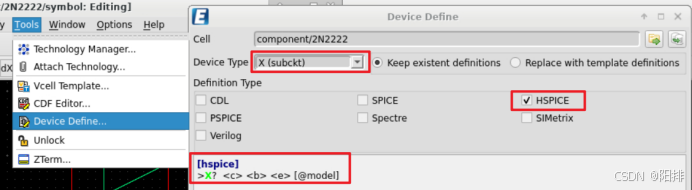

Symbol View点击Tools，Device Define，定义三极管设备类型、仿真代码和端口。

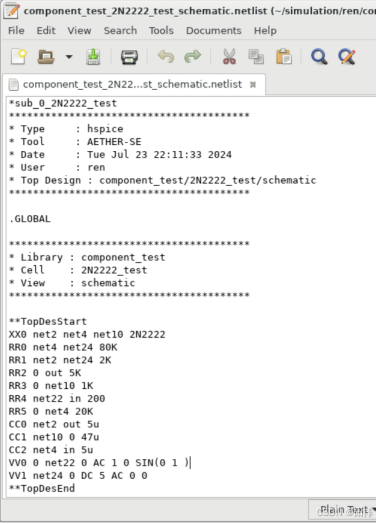

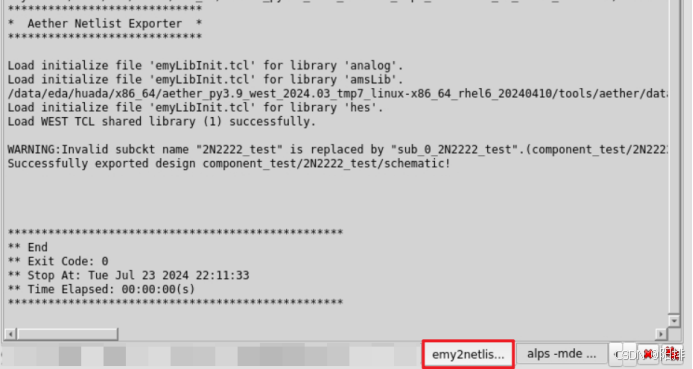

Device Type选择X(subckt)，Definition Type选择HSPICE，并在下方X?后添加端口名和模型名<c> <b> <e> [@model]。问号?代表instance Name，在Schematic View中放置元器件后能够看到。这里的model与2.3为相同的参数，值为2N2222。

在这里插入图片描述
