问题描述

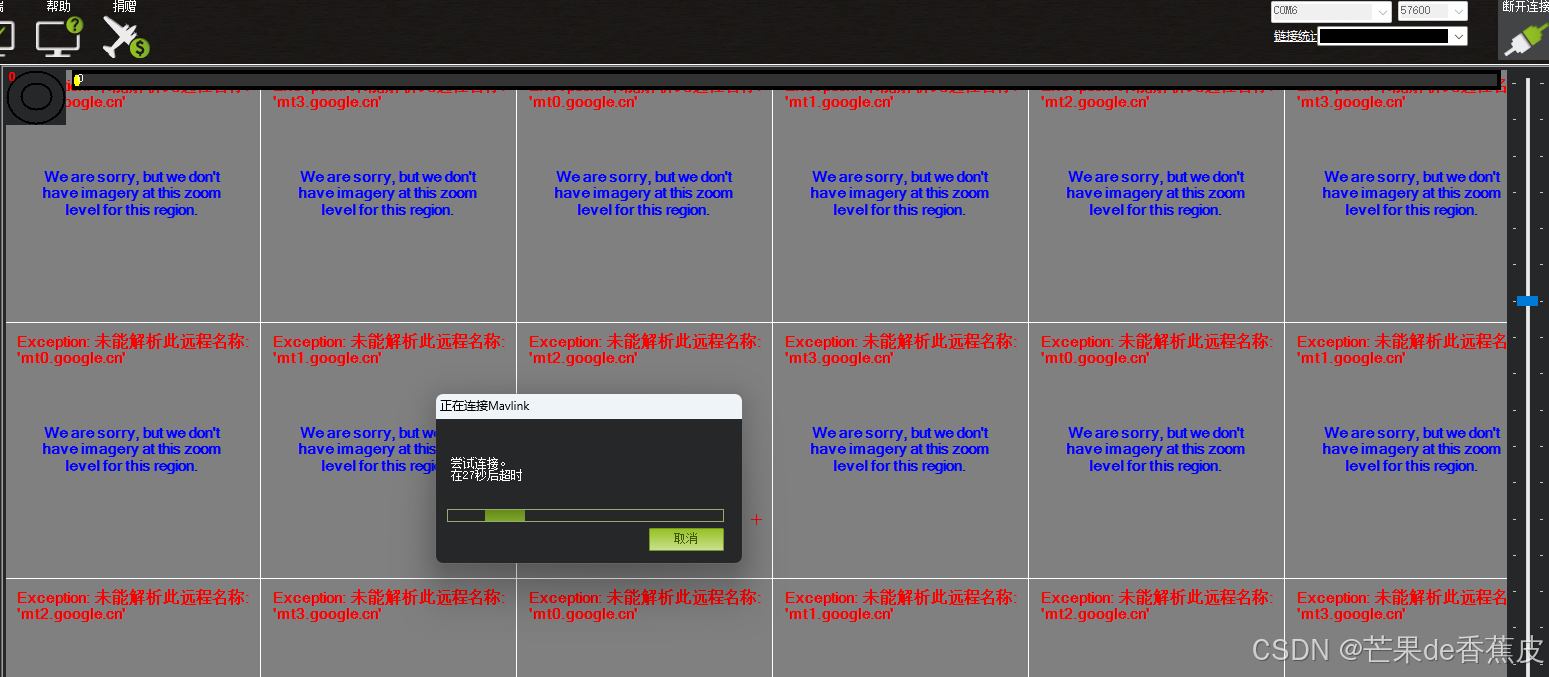

一对数传能够成功对频，绿灯常亮，但是怎么都连接不上MP地面站，就是如下图，一直显示连接中，我把数传换到另外一个飞控上，用QGC可以连接上数传，就排除了数传的问题，所以应该是飞控的问题。

解决办法

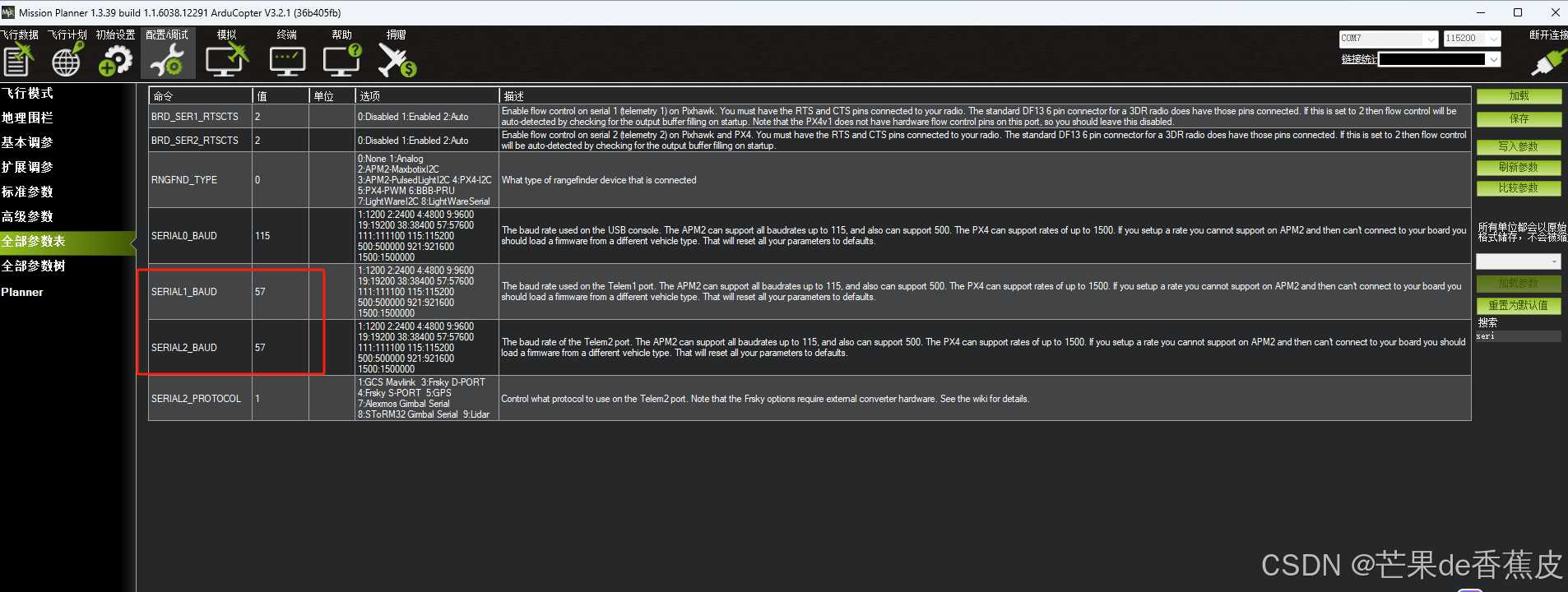

用数据线连接飞控，点击配置调试，在全部参数表一栏搜索SERIAL，把图中的这两项参数修改成57，记得点击写入参数，保存到飞控中，再次测试，数传就可以成功连接上了。连接的时候，端口的波特率要修改为57600。

如果还是不行

两个办法：

1.检查数传是否损坏

2.检查数传和飞控的连线是否正确，RX接TX，TX接RX，或者换串口，一般pix飞控接数传的端口会空余出两个串口，具体看飞控的接线图，可以换着测试一下
