本文详细介绍如何使用万用表和专业仪器测量电机的相电阻、相电感及极对数等关键参数，包括具体操作步骤与注意事项。
相电阻测量：
方法一：可使用万用表电阻档直接测量其中两端
方法二：可使用LCR数字电桥仪器测量

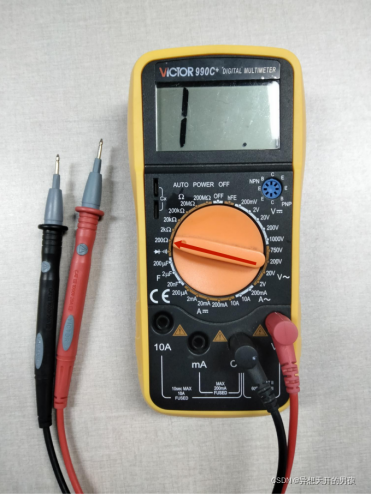

万用表操作：
将万用表旋转到电阻档的适当量程内

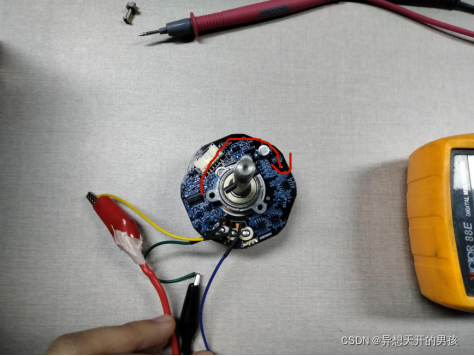

将万用表上的两表笔接触在电机的其中任意两根线上，两两相测，一共测3组，求出平均值。

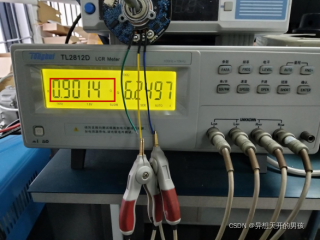

TL2812D LCR Meter仪器操作：

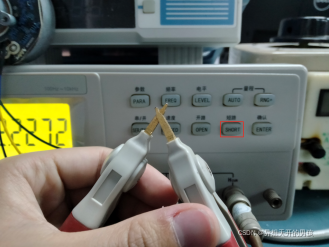

仪表上的两个夹爪先短接再一起，按下“短路”再按下“确认”进行校零，再松开夹爪。

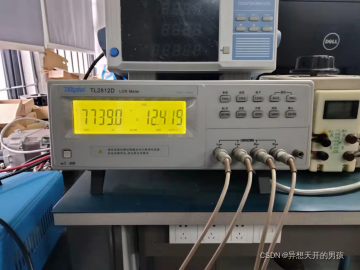

按“参数”选择到电阻挡位（R为电阻档，L为电感档）

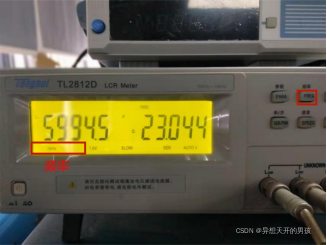

按下“频率”将频率调为适当的频率：与电机旋转时的频率最相近的，一般家用电风扇与电
机选取120hz就可以了
将机器上的两夹爪加在电机的其中任意两根线上，两两相测，一共测3组，求出平均值。
相电感测量：
方法一：可使用LCR数字电桥仪器测量
方法二： 可使用手持式MLC500电容表测量
TL2812D LCR Meter仪器操作：
仪表上的两个夹爪先短接再一起，按下“短路”再按下“确认”进行校零，再松开夹爪。

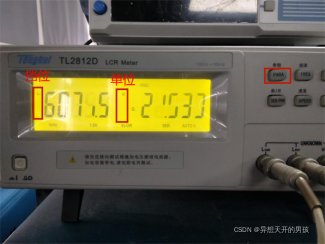

按“参数”选择到电感挡位（R为电阻档，L为电感档）
按下“频率”将频率调为适当的频率：与电机旋转时的频率最相近的，一般家用电风扇与电
机选取120hz就可以了
将机器上的两夹爪加在电机的其中任意两根线上，两两相测，一共测3组，求出平均值。
手持式MLC500电容表操作：
红白线先短接在一起,按下“zero”按键，进行校零
然后分别两两相接，仪表会自动显示相电感数值，记录下数据。
极对数测量：
前提：需求出极对数的相电阻
原理：给电机其中两根线通入适当电压，线内就会流过适当电流时，手动转动电机时会明显感觉到卡顿，转动一圈中有多少卡顿的地方，该电机就有多少极对数。如何求适当电压，一般电机流过0.1安电流就能清楚感觉到卡顿了，要和感觉不出来或者电机不能通入这么大电流，就适当的增减。用现在的相电阻乘以电机需要流过的电流，得出我们需要输入的电压，我们给电机其中任意2根线施加这个电压，然后用手转动电机，记下有多少个卡顿的地方就可得出有多少极对数。
操作：
使用电源电源发生器测量：（只要机器或模块能产生需要的电压就可以）

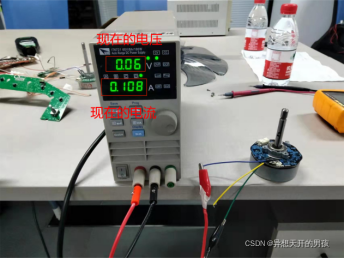

我的电机经过上面相电阻的测量方法得出平均相电阻为0.6欧，假定电机需要流过0.1安电流，那么由欧姆定律U=IR得出我需要给电机任意两根线施加0.06V.（由图可以看出，施加了0.06V电压后，流过的电流为0.108安）
任意方向旋转电机，电机旋转一圈后有多少卡顿的地方就有多少极对数，（我的电机极对数为5）
