【FPGA实验】基于DE2-115平台的数码管实验1

本文档详细介绍了基于DE2-115平台的两个FPGA实验:1. 闪烁数码管,通过1s计时器模块和数码管模块设计,实现HEX0上每秒循环显示0~9。2. 循环显示的“HELLO”,在HEX7~HEX0上以每秒一次的速度从右向左移动。每个实验包含了设计计数器模块、数码管显示模块、顶层模块,以及硬件测试和RTL门级电路的查看。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

文章目录

    • 一.实验任务
    • 二.闪烁数码管
      • ①设计1s计时器模块
      • ②设计数码管模块
      • ③设计顶层模块
      • ④查看RTL门级电路
      • ⑤硬件测试
    • 三.循环显示的“HELLO”
      • ①设计计数器模块
      • ②设计数码管显示模块
      • ③设计顶层模块
      • ④查看RTL门级电路
      • ⑤硬件测试

一.实验任务

1.闪烁数码管

在HEX0上连续循环地显示数字0~9,每秒刷新一次显 示。使用计数器产生1 s的时间间隔,这个计数器的时钟由 DE2-115平台上的50
MHz时钟提供。注意:这个设计中只允 许使用DE2-115平台上的50 MHz时钟,而不允许使用其他时
钟,并保证所有的触发器都直接使用这个50 MHz时钟。

2.循环显示的“HELLO”

设计一个电路实现在HEX7~HEX0上循环显示 “HELLO”,使所有字母从右向左移动,每秒移动一次, 移动模式如表6.5所示。
在这里插入图片描述

二.闪烁数码管

该实验使用了1个数码管HEX0,每一秒更换数字显示0~9,采用平台的50MHZ时钟。

①设计1s计时器模块

time_count.v

module time_count(
	input wire clk,   //时钟,50MHZ
	input wire rst_n, //复位信号,下降沿有效,negative

	output wire sec_1//1s输出一个脉冲信号
);


parameter MAX_NUM = 26'd49_999_999;//记最大数1s,50_000_000次
reg [25:0] cnt_1;//计数寄存器
reg sec_1_r;


//1s计时器
always@(posedge clk or negedge rst_n)begin
	if(!rst_n)begin
		cnt_1 <= 26'd0;
	end
	else if(cnt_1 == MAX_NUM)begin
		cnt_1 <= 26'd0;
	end
	else begin
		cnt_1 <= cnt_1 + 1'd1;
	end
end


//1s脉冲信号
always@(posedge clk or negedge rst_n)begin
	if(!rst_n)begin
		sec_1_r <= 1'b0;
	end
	else if(cnt_1 == MAX_NUM)begin
		sec_1_r <= 1'b1;
	end
	else begin
		sec_1_r <= 1'b0;
	end
end

assign sec_1 = sec_1_r;//当右边改变,立马赋值给左边 assign和always并行

endmodule

②设计数码管模块

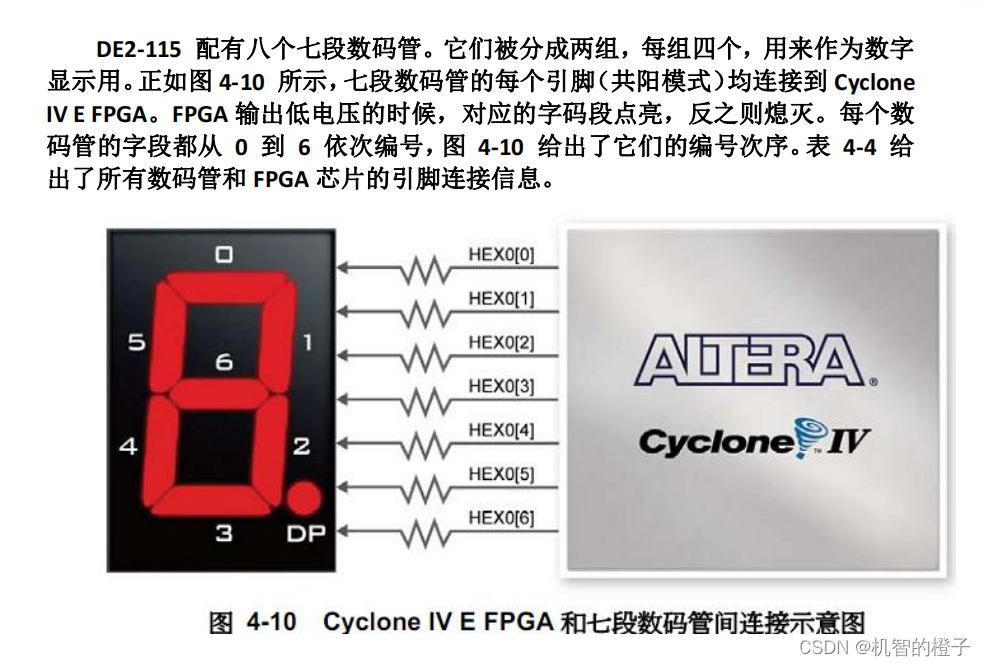

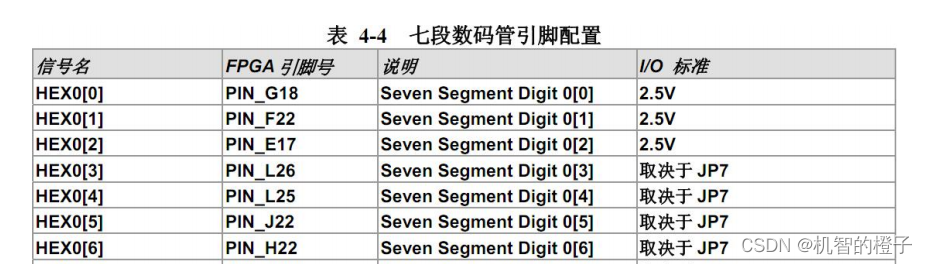

查看平台手册:
在这里插入图片描述
在这里插入图片描述
该平台不同于前面使用的EP4CE6F17C8芯片,这里不涉及位选信号,每个段选信号都有一个单独的引脚。
设计代码如下:
seg_led_static.v

module seg_led_static(
	input wire clk,//时钟
	input wire rst_n,//复位
	input wire sec_1,//1s脉冲信号

	output wire [6:0] seg//7位数码管段选信号
);
reg [3:0] value;
reg [6:0] seg_r;

//0~9计数功能
always@(posedge clk or negedge rst_n)begin
	if(!rst_n)begin
		value <= 4'd0;
	end
	else if(sec_1)begin
		if(value < 4'd9)begin
			value <= value + 1'd1;
		end
		else begin
			value <= 4'd0;
		end
	end
	else begin
		value <= value;
	end
end

//数码管译码功能,组合逻辑
always@(*)begin
	case(value)
		4'd0   : seg_r = 7'b100_0000;
		4'd1   : seg_r = 7'b111_1001;
		4'd2   : seg_r = 7'b010_0100;
		4'd3   : seg_r = 7'b011_0000;
		4'd4   : seg_r = 7'b001_1001;
		4'd5   : seg_r = 7'b001_0010;
		4'd6   : seg_r = 7'b000_0010;
		4'd7   : seg_r = 7'b111_1000;
		4'd8   : seg_r = 7'b000_0000;
		4'd9   : seg_r = 7'b001_0000;
		default: seg_r = 7'b100_0000;
	endcase
end
assign seg = seg_r;
endmodule

③设计顶层模块

top_seg_led.v

module top_seg_led(
	input wire clk,
	input wire rst_n,

	output wire [6:0] seg
);

wire sec_1;//将两个模块的信号连接起来


//推荐变量名传值,还有位置传值
time_count inst_time_count(
.clk    (clk   ),//时钟,50MHZ
.rst_n  (rst_n ),//复位信号,下降沿有效,negative

.sec_1  (sec_1 ) //1s输出一个脉冲信号
);

seg_led_static inst_seg_led_static(
.clk     (clk   ),//时钟
.rst_n   (rst_n ),//复位
.sec_1   (sec_1 ),//1s脉冲信号

.seg     (seg   ) //7位数码管段选信号
);

endmodule

④查看RTL门级电路

在这里插入图片描述

⑤硬件测试

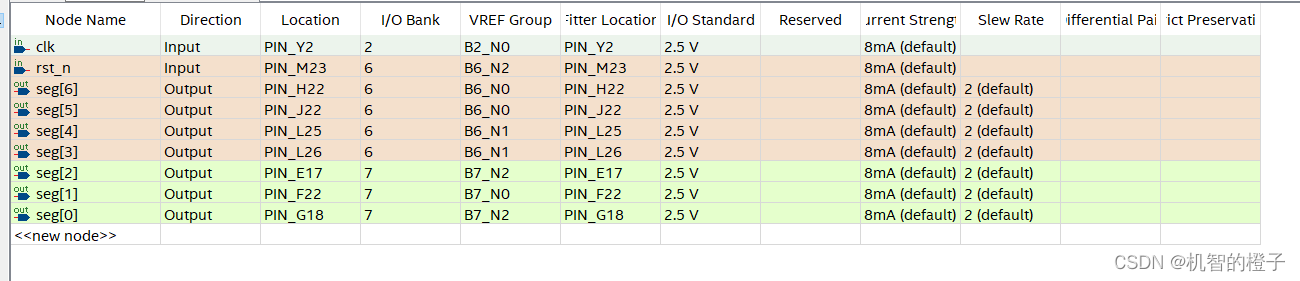

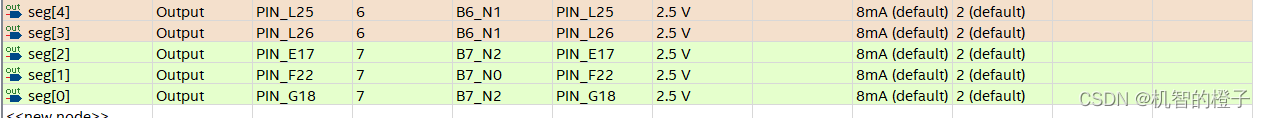

引脚绑定:
在这里插入图片描述

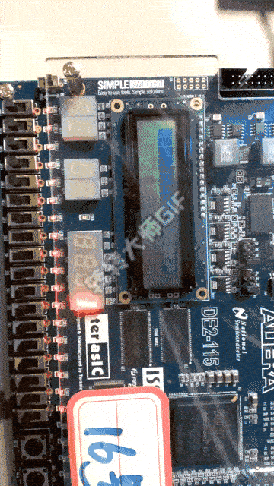

下载测试:
在这里插入图片描述

三.循环显示的“HELLO”

思路,定义一个56位的寄存器,将8个数码管按照1~5显示OLLEH,6到8不显示保存在寄存器中,利用移位实现HELLO的移动

①设计计数器模块

同上

②设计数码管显示模块

seg_led_static.v

module seg_led_static(
	input wire clk,//时钟
	input wire rst_n,//复位
	input wire sec_1,//1s脉冲信号

	output wire [55:0] seg//56位数码管段选信号
);

reg [55:0] seg_r;

always@(posedge clk or negedge rst_n)begin
	if(!rst_n)begin
		seg_r <= 56'd72057562107864000;
	end
	else if(sec_1)begin
		seg_r <= {seg_r[48:0],seg_r[55:49]};
	end
	else begin
		seg_r <= seg_r;
	end
end

assign seg = seg_r;

endmodule

③设计顶层模块

top_seg_led.v

module top_seg_led(
	input wire clk,
	input wire rst_n,

	output wire [55:0] seg
);

wire sec_1;//将两个模块的信号连接起来


//推荐变量名传值,还有位置传值
time_count inst_time_count(
.clk    (clk   ),//时钟,50MHZ
.rst_n  (rst_n ),//复位信号,下降沿有效,negative

.sec_1  (sec_1 ) //1s输出一个脉冲信号
);

seg_led_static inst_seg_led_static(
.clk     (clk   ),//时钟
.rst_n   (rst_n ),//复位
.sec_1   (sec_1 ),//1s脉冲信号

.seg     (seg   ) //7位数码管段选信号
);

endmodule

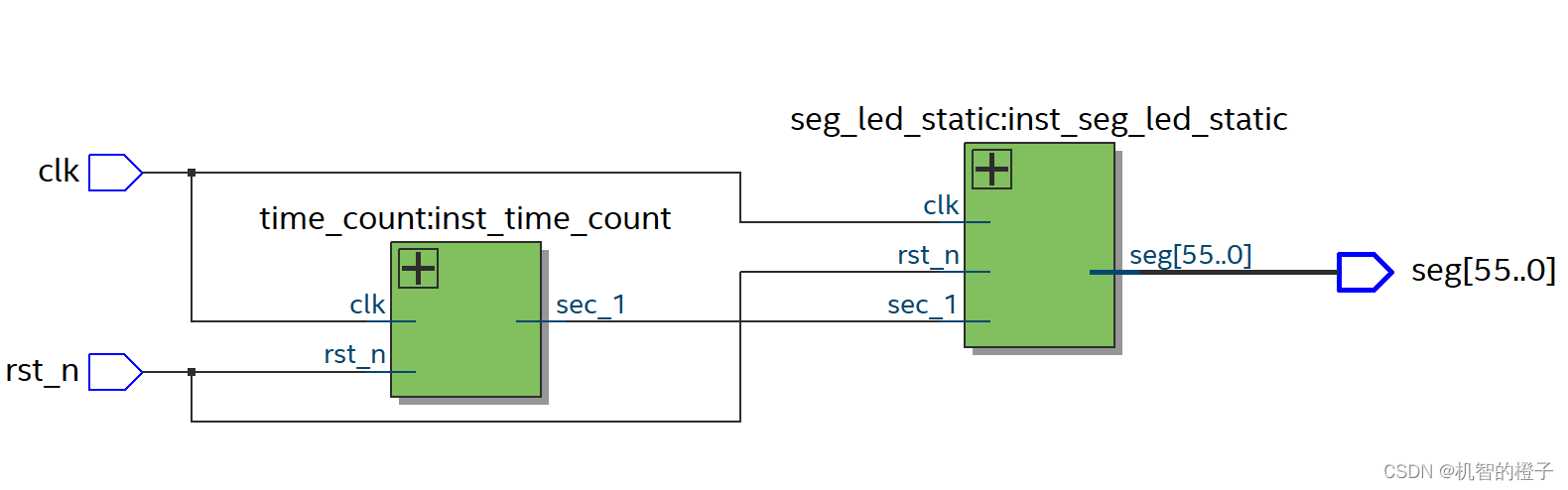

④查看RTL门级电路

在这里插入图片描述

⑤硬件测试

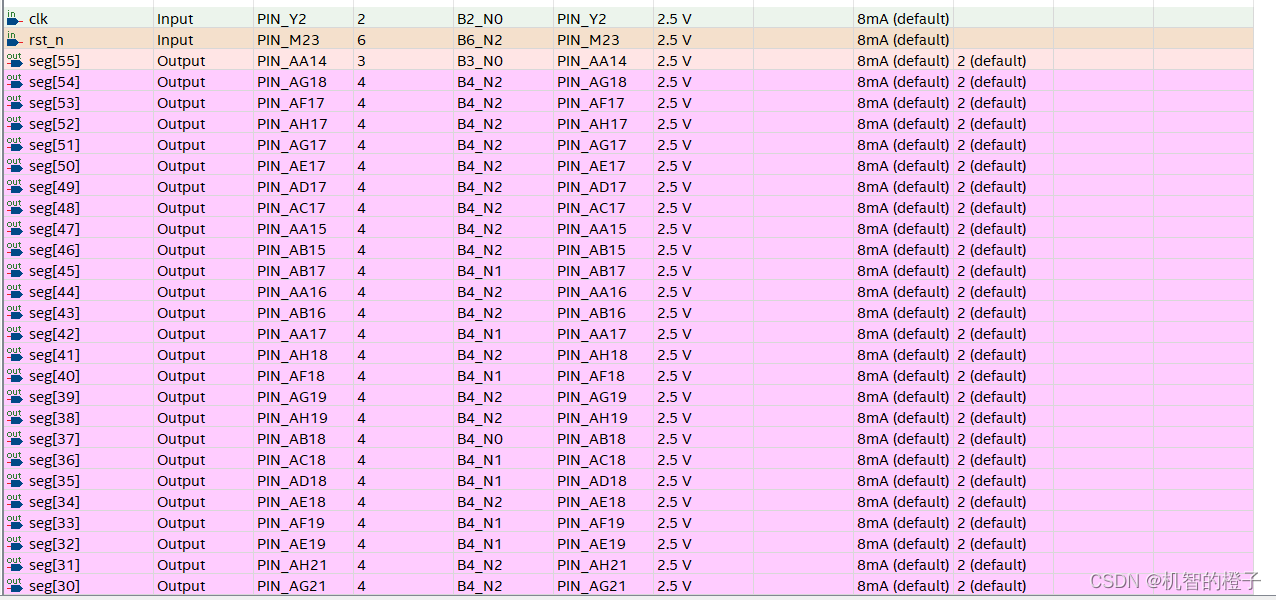

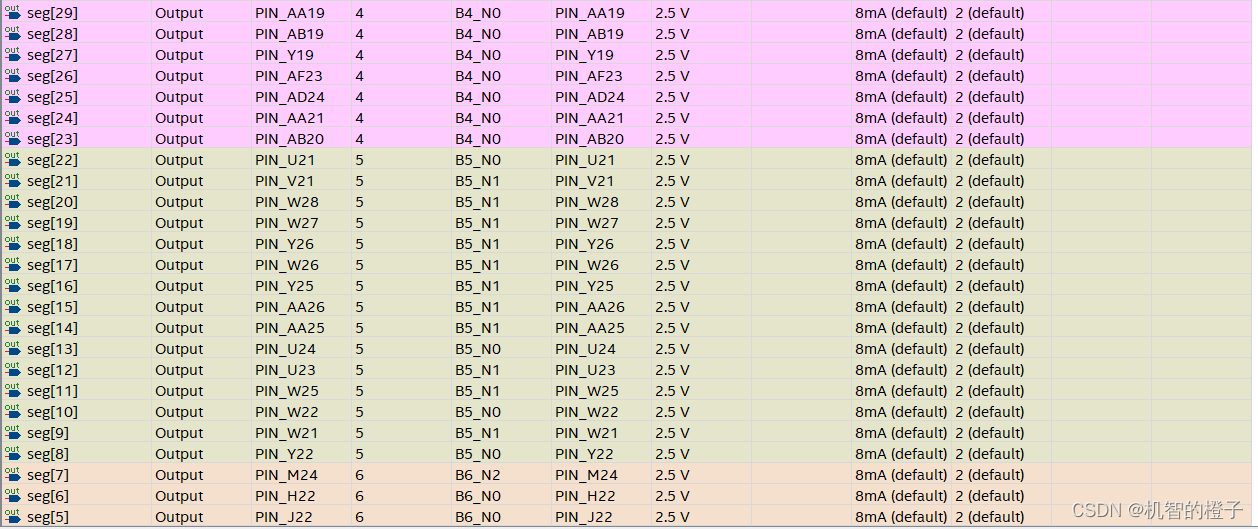

查看硬件文档绑定引脚如下:
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

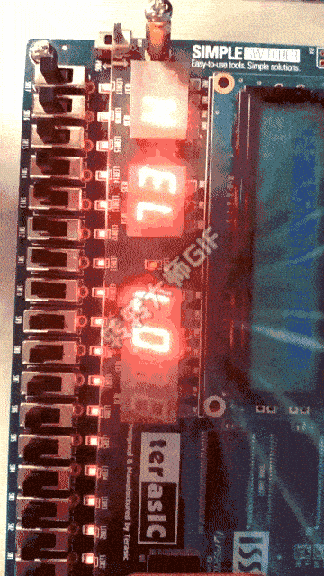

下载测试:
在这里插入图片描述
