设计一个时序逻辑电路的边沿检测电路

一、逻辑设计

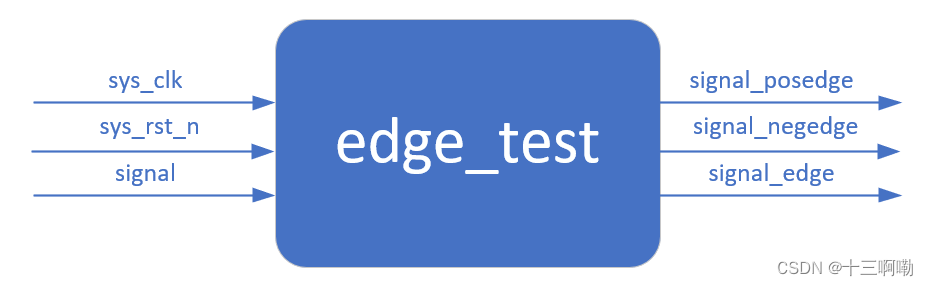

1.端口设计

模块的输入端口包含系统时钟sys_clk、复位信号sys_rst_n、检测输入信号signal；输出端口包含上升沿指示信号signal_posedge、下降沿指示信号signal_negedge、双边沿指示信号signal_edge。

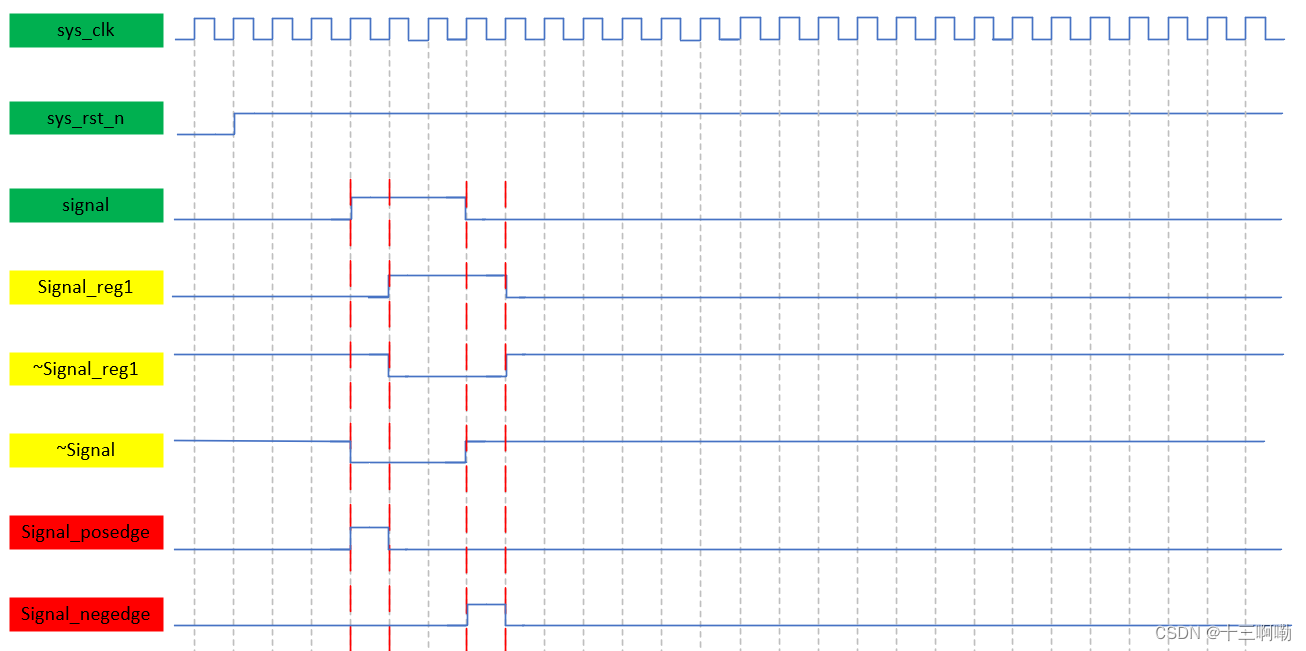

2.波形图绘制

使用寄存器 signal_reg1 存储上一时刻的信号值，以便与当前信号值比较以检测边沿。
在时钟的上升沿或复位时，更新 signal_reg1 的值。
使用组合逻辑块计算信号的上升沿和下降沿，并使用异或操作计算信号的边沿。
signal_posedge 在信号上升沿时为1，signal_negedge 在信号下降沿时为1，signal_edge 在信号发生边沿时为1。

具体原理参见https://blog.csdn.net/qq_45910789/article/details/139033118?spm=1001.2014.3001.5501

二、程序设计

根据波形图使用Verilog编写计数器（edge_test_1.v）代码

1.边沿检测电路代码

代码如下：

module edge_test_1(
    input sys_clk,          // 系统时钟信号
    input sys_rst_n,        // 系统复位信号
    input signal,           // 待检测的信号

    output reg signal_posedge,  // 信号上升沿指示
    output reg signal_negedge,  // 信号下降沿指示
    output reg signal_edge      // 信号边沿指示
);

reg signal_reg1;  // 存储上一时刻的信号值

// 存储上一时刻的信号值，并在时钟的上升沿或复位时更新
always @(posedge sys_clk or negedge sys_rst_n) begin
    if (!sys_rst_n)
        signal_reg1 <= 1'b0;   // 复位时信号寄存器清零
    else
        signal_reg1 <= signal;  // 存储当前信号值
end

// 计算信号的上升沿
always @(*) begin
    if (signal && !signal_reg1)
        signal_posedge <= 1'b1; // 当信号为高且上一时刻信号为低时，表示上升沿
    else
        signal_posedge <= 1'b0; // 否则，信号上升沿为0
end

// 计算信号的下降沿
always @(*) begin
    if (!signal && signal_reg1)
        signal_negedge <= 1'b1; // 当信号为低且上一时刻信号为高时，表示下降沿
    else
        signal_negedge <= 1'b0; // 否则，信号下降沿为0
end

// 计算信号的边沿（包括上升沿和下降沿）
always @(*) begin
    signal_edge <= signal ^ signal_reg1; // 通过异或操作计算信号的边沿
end

endmodule

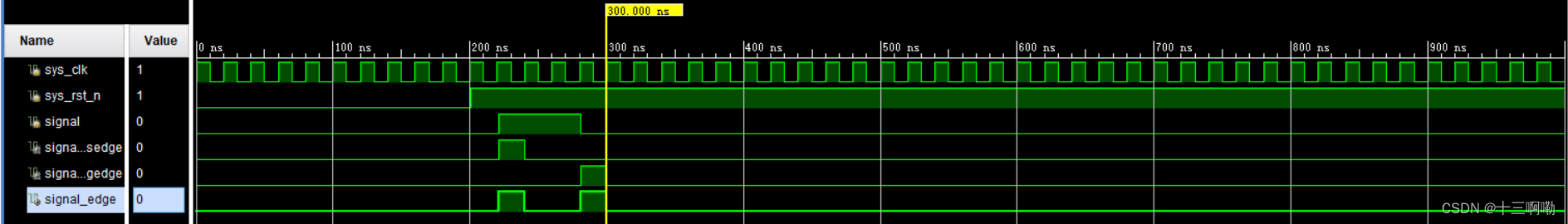

2.仿真代码

代码如下：

`timescale 1ns / 1ns

module tb_edge_test_1();
reg sys_clk       ;
reg sys_rst_n     ;
reg signal        ;

wire signal_posedge;
wire signal_negedge;
wire signal_edge   ;

// 初始化
initial begin
    sys_clk = 1'b1;      // 初始化系统时钟为高电平
    sys_rst_n <= 1'b0;   // 复位信号
    signal <= 1'b0;      // 初始化待检测信号为低电平
    #201;
    sys_rst_n <= 1'b1;
    #20
    signal <= 1'b1;      // 改变待检测信号为高电平
    #60                  // 假设3个周期的高电平信号
    signal <= 1'b0;
end

// 时钟周期性翻转
always #10 sys_clk = ~sys_clk;

// 实例化边沿检测模块
edge_test_1 edge_test_1_inst(
    .sys_clk       (sys_clk       ),
    .sys_rst_n     (sys_rst_n     ),
    .signal        (signal        ),

    .signal_posedge(signal_posedge),
    .signal_negedge(signal_negedge),
    .signal_edge   (signal_edge   )
);

endmodule
