轻量自高斯注意力（LSGA）机制—论文总结和代码实现

向岸看

已于 2024-03-08 20:27:35 修改

阅读量3.8k

点赞数 3

文章标签：注意力机制轻量自高斯注意力

于 2023-09-30 16:54:43 首次发布

本文链接：https://blog.csdn.net/qq_45981086/article/details/133436621

版权

light（轻量）Self-Gaussian-Attention vision transformer（高斯自注意力视觉transformer） for hyperspectral image classification（高光谱图像分类）

论文：Light Self-Gaussian-Attention Vision Transformer for Hyperspectral Image Classification

代码：GitHub - machao132/LSGA-VIT

一、摘要

二、创新点

三、Method

1. Hybrid Spectral–Spatial Tokenizer（混合谱-空间标记器）

2. Light Self-Attention Mechanism（轻量的自注意机制）

3. Gaussian Absolute Position Bias（高斯绝对位置偏差）

4. LSGA transformer模块总述

一、摘要

研究现状：近年来，卷积神经网络(convolutional neural networks,CNNs)由于其在局部特征提取方面的优异性能，在高光谱图像分类中得到了广泛的应用。然而，由于卷积核的局部连接和权值共享特性，cnn在长距离关系建模（远程依赖关系）方面存在局限性，而更深层次的网络往往会增加计算成本。

主要工作：针对这些问题，本文提出了一种基于轻量自高斯注意(light self-gauss-attention, LSGA)机制的视觉转换器(vision Transformer, VIT)，提取全局深度语义特征。

1. 首先，空间-光谱混合标记器模块提取浅层空间-光谱特征，扩展图像小块生成标记。

2. 其次，轻自注意使用Q(查询)、X(原点输入)，而不是Q、K(键)和V(值)来减少计算量和参数。

3. 此外，为了避免位置信息的缺乏导致中心特征和邻域特征混叠，我们设计了高斯绝对位置偏差来模拟HSI数据分布，使关注权值更接近中心查询块。

研究成果：多个实验验证了该方法的有效性，在4个数据集上的性能优于目前最先进的方法。具体来说，我们观察到A2S2K的准确率提高了0.62%，SSFTT 的准确率提高了 0.11%。综上所述，LSGA-VIT方法在HSI 分类中具有良好的应用前景，在解决位置感知远程建模和计算成本等问题上具有一定的潜力。

二、创新点

1) 作者使用混合空间-频谱标记器来代替patch嵌入，以保持输入图像patch的完整关系，并获得局部特征关系，使后续的VIT块，以实现全局特征提取。

2) LSGA-VIT模块被设计为联合收割机高斯位置信息和轻SA（LSA）机制，模拟场的中心位置和局部位置之间的关系。通过提高中心位置的谱特征权重，有效地减少了计算量和参数个数。

3) 该方法融合了全局和局部特征表达，有效地提高了HSI分类的准确率。烧蚀实验和对比实验均验证了该方法的有效性和优越性。

三、Method

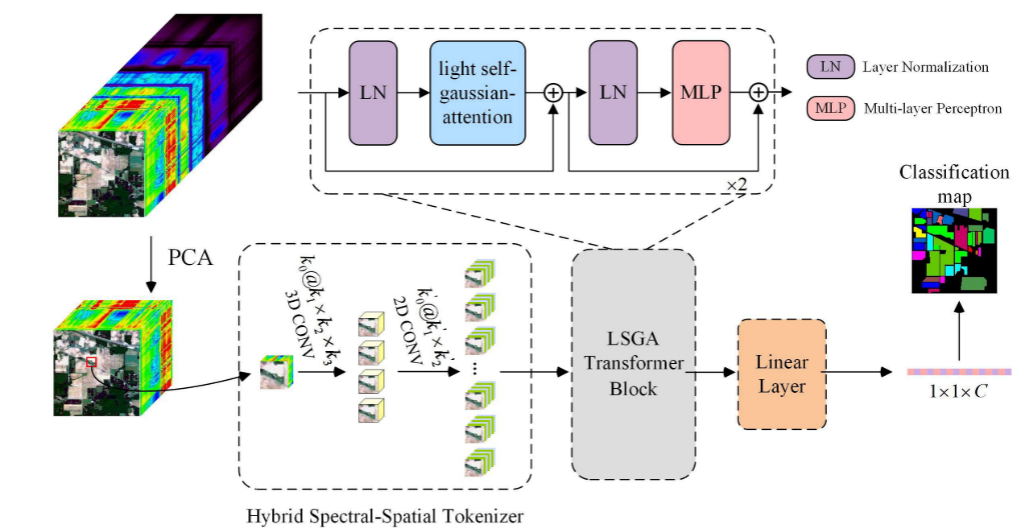

LSGA-VIT框架，主要由混合谱-空间标记器、LSGA模块（轻量自高斯注意力模块）构成，如下图。

1. Hybrid Spectral–Spatial Tokenizer（混合谱-空间标记器）

输入：高光谱图像 $X_0 \in R^{H \times W \times S}$ 经过PCA（主成分分析法）降维后得到的 $X_{PCA} \in R^{H \times W \times s}$ ，s代表图像的bands（图像的bands也叫通道）。

输入样本：再输入之前还要把图像裁剪为n个大小为h×w的样本 $X_1 \in R^{h \times w \times s}$ 。

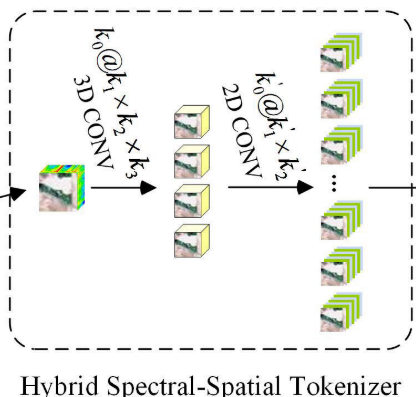

过程：混合空间-频谱标记化模块，首先，将 $X_1$ 重塑为 $X_2 \in R^{s \times h\times w}$ 作为卷积层的输入。再利用3-D卷积层来提取空间-频谱特征。

第一层，3-D卷积层，从卷积到激活的定义如下： $x^{i,j,k}$ 表示为在第m个卷积层的第n个特征图的像素位置 $(i,j,k)$ 的激活值。

其中， $\varphi$ 表示激活函数， $b_{m,n}$ 是偏置参数， $2\lambda +1$ 、 $2\mu +1$ 和 $2\eta +1$ 分别代表卷积核的通道数、高度和宽度，κ表示卷积核。为输入的3-D数据块数量，这里我们设= 1。通过3-D卷积层后，合并前两个维度后，输出大小为 $( \theta \times s',h',w')$ ，再输入到2-D卷积层中。

第二层，2-D卷积层，从卷积到激活的定义如下：

通过2-D卷积层后，输出空间的大小还原为原大小，输出大小为 $( c',h,w)$ 。其中，其中 c′ 为线性投影输出通道数和patch嵌入维数。

最后，将后两个维度展平并转置，获得 $X \in R^{t\times c'}$ ，其中 $t = h \times w$ （ $X$ 由t个token向量组成）。将向量长度为 c' 的 t 个token输入到LSGA Transformer模块。

Q：线性投影输出通道数？

接下来的LSGA模块中，包含线性的残差连接，也就是说输入、输出通道数是一致的，所以c′ 也可以说是接下来线性投影输出通道数。

Q：patch嵌入维数是什么？

transformer的patch embedding(嵌入)是指在模型中将图像分成固定大小的patchs，并通过线性变换得到每个patch的embedding（经过嵌入层的维度），嵌入维数也就是这个embedding的维度。

Q：token的作用？

将每个像素的直接展开作为token可以保持图像上每个点的空间相关性。

代码：

class PatchEmbed(nn.Module):
    def __init__(self, img_size, patch_size, conv_embed_dim=4, in_chans=3, embed_dim=96, norm_layer=None):
        super().__init__()
        img_size = to_2tuple(img_size)
        patch_size = to_2tuple(patch_size)
        patches_resolution = [img_size[0], img_size[1]]
        self.img_size = img_size
        self.patch_size = patch_size
        self.patches_resolution = patches_resolution
        self.num_patches = patches_resolution[0] * patches_resolution[1]
        self.conv_embed_dim = conv_embed_dim

        self.in_chans = in_chans
        self.embed_dim = embed_dim
        self.conv3d_features = nn.Sequential(
            nn.Conv3d(1, out_channels=conv_embed_dim, kernel_size=(3, 3, 3), padding=1, stride=1),
            nn.BatchNorm3d(conv_embed_dim),
            nn.ReLU(),
        )
        self.conv2d_features = nn.Sequential(
            nn.Conv2d(in_channels=in_chans * conv_embed_dim, out_channels=embed_dim, kernel_size=(3, 3), padding=1,
                      stride=1),
            nn.BatchNorm2d(embed_dim),
            nn.ReLU(),
        )
        self.proj = nn.Conv2d(in_chans, embed_dim, kernel_size=patch_size, padding=1, stride=1)

        if norm_layer is not None:
            self.norm = norm_layer(embed_dim)
        else:
            self.norm = None

    def forward(self, x):
        B, C, H, W = x.shape
        # FIXME look at relaxing size constraints
        assert H == self.img_size[0] and W == self.img_size[1], \
            f"Input image size ({H}*{W}) doesn't match model ({self.img_size[0]}*{self.img_size[1]})."

        x = x.unsqueeze(1)      # 扩展维度， [b, 1, 36, w, h]
        x = self.conv3d_features(x)     # 3-D卷积层， [b, 4, 36, w, h]
        x = x.view(B, -1, H, W)     # 合并前两个维度，方便输入2-D卷积层， [b, 144, w, h]
        x = self.conv2d_features(x)     # 2-D卷积层， [b, 96, w, h]
        x = x.flatten(2).transpose(1, 2)    # 将后两个维度展平并转置，得到长度为96的w*h个token向量， [b, w*h, 96]

        # x = self.proj(x).flatten(2).transpose(1, 2)  # B Ph*Pw C
        if self.norm is not None:
            x = self.norm(x)    # 归一化，来减少样本不平衡对分类精度的影响, [b, w*h, 96]
        return x

    def flops(self):
        Ho, Wo = self.patches_resolution
        flops = Ho * Wo * self.embed_dim * self.in_chans * (self.patch_size[0] * self.patch_size[1])
        if self.norm is not None:
            flops += Ho * Wo * self.embed_dim
        return flops

2. Light Self-Attention Mechanism（轻量的自注意机制）

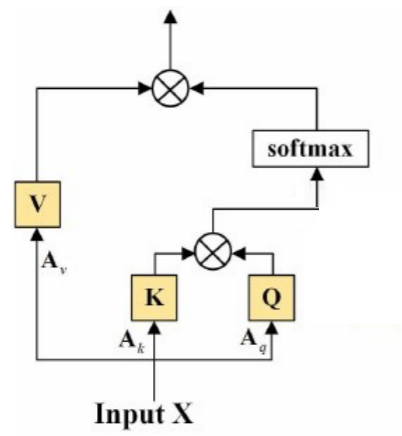

传统自注意力机制：

其中， $A_q,A_k,A_v \in R^{c' \times c'}$ 是权重矩阵（没错，就是权重矩阵， $Q,K,V$ 也可以通过线性层获得）。

简化过程推导：

令 $A = A_qA_K^T\in R^{c'\times c}$ ，A是一个权重矩阵。公式10简化为：

令 $\hat{Q} = XA$ ，则

由于 $Q$ 和 $\hat{Q}$ 都是由X变换得到的，因此我们直接把 $\hat{Q}$ 看作 $Q$ ，则

$QK^T = QX^T$

-----------------------------------------（简化掉了权重矩阵 $A_k$ ，分支头 $K$ 只输入一个X，不再进行 $A_k$ 操作）------------------------------------

再令，则

根据公式9，可得

作者在注意力框架末尾多增加了一个线性层 $A_t$ ，

令 $A = A_vA_t$ ，则

令 $A = A_vA_t$ ，也就是说末尾的线性操作 $A_t$ 和分支头 $V$ 的线性操作 $A_v$ 可进行合并，作者使用线性操作 $A_t$ 代替 $A_v$ ，换句话说，线性层 $A_v$ 移到了框架末尾（框架末尾不属于计算式之内），因此分支头 $V$ 不再进行 $A_v$ 操作，最终得到下面的定义。

-----------------------------------（将线性层 $A_v$ 转移到了框架末尾，分支头 $V$ 只输入一个X，不再进行 $A_v$ 操作）-------------------------------

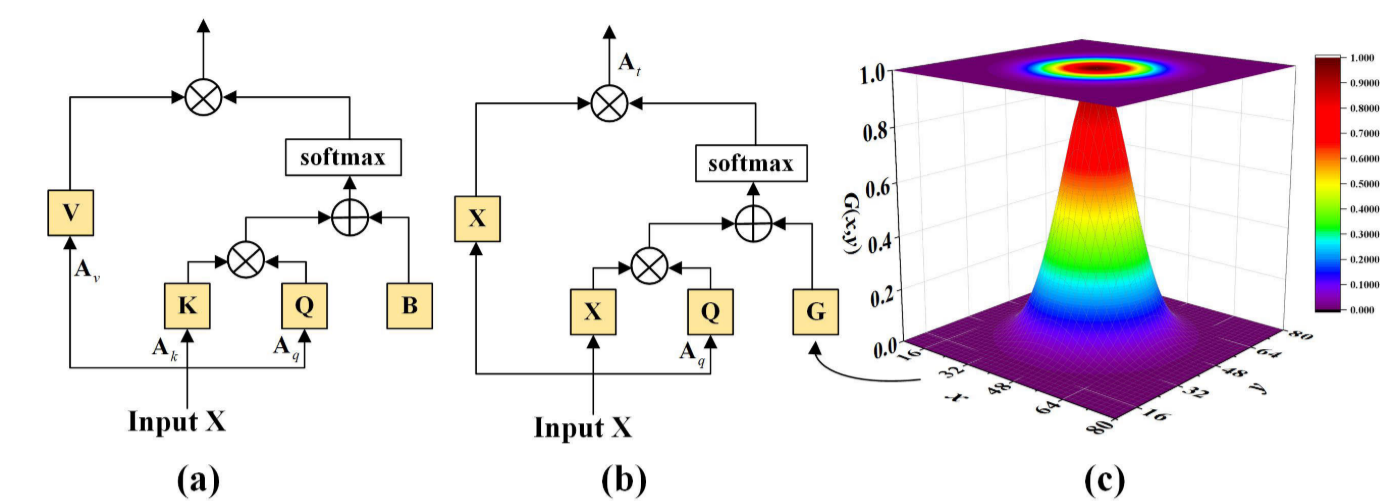

最终，将线性层 $A_v$ 移到了框架末尾，轻量的自注意机制定义如下：

总结：经过公式推导简化，简化掉了 $A_k$ 和 $A_v$ ，两个权重矩阵。

3. Gaussian Absolute Position Bias（高斯绝对位置偏差）

目的：由于Transform模型无法捕获标记(token)的位置信息，因此有必要添加表示相对或绝对位置的模块。

方法：在多头自注意力机制中，对每个头引入相对位置偏差参数。表示如下：

其中，d是多头注意机制中每个头的维度， $B \in R^{t\times t}$ 是相对位置偏差参数。

因为，在本文中，不是从图像patch生成token，而是每个像素作为一个token，可以保留图像的空间关系。为了计算每一个像素的空间关系，采用2-D高斯函数来表示图像的空间关系，获取高斯绝对位置信息，以高斯绝对位置代替相对位置偏差，2-D高斯函数定义如下：

其中，σ是标准偏差，(x，y)表示空间位置坐标，G是高斯位置矩阵。

代码：

## 获取轻量的自高斯注意力
class LSGAttention(nn.Module):
    def __init__(self, dim, att_inputsize, num_heads, qkv_bias=True, qk_scale=None, attn_drop=0., proj_drop=0.):
        super().__init__()
        self.dim = dim
        self.att_inputsize = att_inputsize[0]
        self.num_heads = num_heads
        head_dim = dim // num_heads
        self.scale = qk_scale or head_dim ** -0.5
        self.qkv = nn.Linear(dim, dim, bias=qkv_bias)       # 线性层
        self.attn_drop = nn.Dropout(attn_drop)      # 随机丢弃一些线性神经元，防止过拟合
        self.proj = nn.Linear(dim, dim)     # 线性层
        self.proj_drop = nn.Dropout(proj_drop)
        self.softmax = nn.Softmax(dim=-1)
        totalpixel = self.att_inputsize * self.att_inputsize
        gauss_coords_h = torch.arange(totalpixel) - int((totalpixel - 1) / 2)
        gauss_coords_w = torch.arange(totalpixel) - int((totalpixel - 1) / 2)
        gauss_x, gauss_y = torch.meshgrid([gauss_coords_h, gauss_coords_w])
        sigma = 10
        gauss_pos_index = torch.exp(torch.true_divide(-(gauss_x ** 2 + gauss_y ** 2), (2 * sigma ** 2)))    # 二维高斯函数
        self.register_buffer("gauss_pos_index", gauss_pos_index)
        self.token_wA = nn.Parameter(torch.empty(1, self.att_inputsize * self.att_inputsize, dim),
                                     requires_grad=True)  # Tokenization parameters
        torch.nn.init.xavier_normal_(self.token_wA)
        self.token_wV = nn.Parameter(torch.empty(1, dim, dim),
                                     requires_grad=True)  # Tokenization parameters
        torch.nn.init.xavier_normal_(self.token_wV)

    def forward(self, x, mask=None):
        B_, N, C = x.shape
        wa = repeat(self.token_wA, '() n d -> b n d', b=B_)  # wa (bs 4 64)
        wa = rearrange(wa, 'b h w -> b w h')  # Transpose # wa (bs 64 4)
        A = torch.einsum('bij,bjk->bik', x, wa)  # A (bs 81 4)
        A = rearrange(A, 'b h w -> b w h')  # Transpose # A (bs 4 81)
        A = A.softmax(dim=-1)
        VV = repeat(self.token_wV, '() n d -> b n d', b=B_)  # VV(bs,64,64)
        VV = torch.einsum('bij,bjk->bik', x, VV)  # VV(bs,81,64)
        x = torch.einsum('bij,bjk->bik', A, VV)  # T(bs,4,64)

        absolute_pos_bias = self.gauss_pos_index.unsqueeze(0)       # 获取高斯绝对位置信息
        q = self.qkv(x).reshape(B_, N, self.num_heads, C // self.num_heads).permute(0, 2, 1, 3)     # 分支头q进行线性变换
        k = x.reshape(B_, N, self.num_heads, C // self.num_heads).permute(0, 2, 1, 3)       # 分支头k，v直接输入一个x
        v = x.reshape(B_, N, self.num_heads, C // self.num_heads).permute(0, 2, 1, 3)
        q = q * self.scale      # 除以根号d，对注意力权重进行缩放，以确保数值的稳定性
        attn = (q @ k.transpose(-2, -1))    # 矩阵乘法，计算相似性矩阵
        attn = attn + absolute_pos_bias.unsqueeze(0)    # 融合高斯绝对位置信息
        if mask is not None:
            nW = mask.shape[0]
            attn = attn.view(B_ // nW, nW, self.num_heads, N, N) + mask.unsqueeze(1).unsqueeze(0)
            attn = attn.view(-1, self.num_heads, N, N)
            attn = self.softmax(attn)
        else:
            attn = self.softmax(attn)   # softmax函数，进行归一化处理
        attn = self.attn_drop(attn)    # 随机丢弃一些线性神经元，防止过拟合
        x = (attn @ v).transpose(1, 2).reshape(B_, N, C)    # 融合注意力
        x = self.proj(x)        # 最后再通过一个线性层
        x = self.proj_drop(x)   # 随机丢弃，防止过拟合
        return x

    def extra_repr(self) -> str:
        return f'dim={self.dim}, num_heads={self.num_heads}'

4. LSGA transformer模块总述

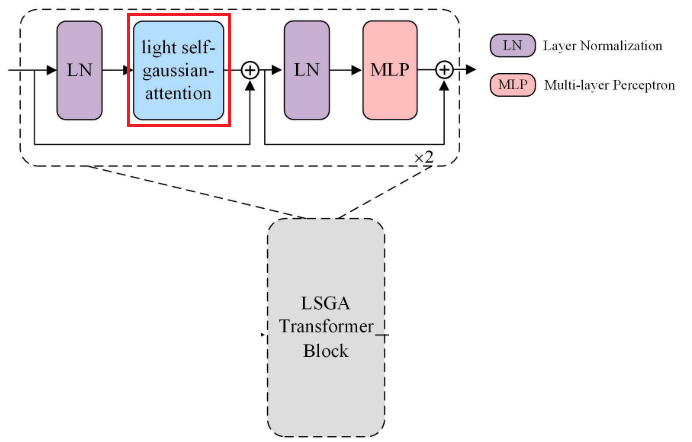

LSGA transformer模块，如下图所示：

在LSGA Transformer模块中，对输入特征图进行层归一化，然后通过LSGA得到的 $X' \in R^{81\times96}$ ，再进行残差连接。之后，LSGA Transformer模块的末端顺序地执行归一化、MLP(多层感知机)和残差连接。在执行两次LSGA Transformer模块之后，最后，通过线性层将特征图展平以用于最终分类。

代码：

## 轻量的自高斯注意模块
class LSGAVITBlock(nn.Module):
    def __init__(self, dim, input_resolution, num_heads,
                 mlp_ratio=4., qkv_bias=True, qk_scale=None, drop=0., attn_drop=0., drop_path=0.,
                 act_layer=nn.GELU, norm_layer=nn.LayerNorm,
                 fused_window_process=False):
        super().__init__()
        self.dim = dim
        self.input_resolution = input_resolution
        self.num_heads = num_heads

        self.mlp_ratio = mlp_ratio
        self.norm1 = norm_layer(dim)
        self.attn = LSGAttention(
            dim, att_inputsize=input_resolution, num_heads=num_heads,
            qkv_bias=qkv_bias, qk_scale=qk_scale, attn_drop=attn_drop, proj_drop=drop)
        self.drop_path = DropPath(drop_path) if drop_path > 0. else nn.Identity()   # 将深度学习模型中的多分支结构随机”删除“，将这些路径上的权重置为0，从而减少模型参数的数量，防止过拟合
        self.norm2 = norm_layer(dim)
        mlp_hidden_dim = int(dim * mlp_ratio)
        self.mlp = Mlp(in_features=dim, hidden_features=mlp_hidden_dim, act_layer=act_layer, drop=drop)

    def forward(self, x):
        H, W = self.input_resolution
        B, L, C = x.shape
        assert L == H * W
        shortcut = x
        x = self.norm1(x)   # 正则化层
        x = self.attn(x)    # 获取轻量的自高斯注意力
        x = shortcut + self.drop_path(x)    # 残差连接
        x = x + self.drop_path(self.mlp(self.norm2(x)))     # 再经过正则化层 + MLP(多层感知机)，再进行残差连接
        return x

    def extra_repr(self) -> str:
        return f"dim={self.dim}, input_resolution={self.input_resolution}, num_heads={self.num_heads}, " \
               f"mlp_ratio={self.mlp_ratio}"

四、实验

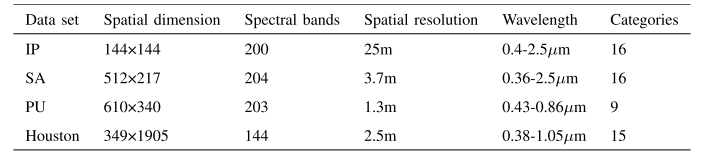

数据集：IP，Salinsa Scene（SA），Pavia University（PU）和Houston 2013（Houston）。

评价标准：总体准确率（OA）、平均准确率（AA）和Kappa系数（K）作为量化指标来验证LSGA-VIT的实验性能。

实验配置：所有实验都在配备有Intel Core I7- 10700 K CPU、RTX 2070 GPU和32-GB RAM的计算机上进行。本文中的所有实验训练集都设置为数据集的10%。

1. 消融实验

对比SA(自注意力)、LSA(轻量自注意力)、自高斯注意(self-Gaussian attention, SGA)和LSGA(轻量自高斯注意力)

可以看到LSGA减少了 50%的计算量，减少了 30%的参数，仅损失了 0.02%的OA。

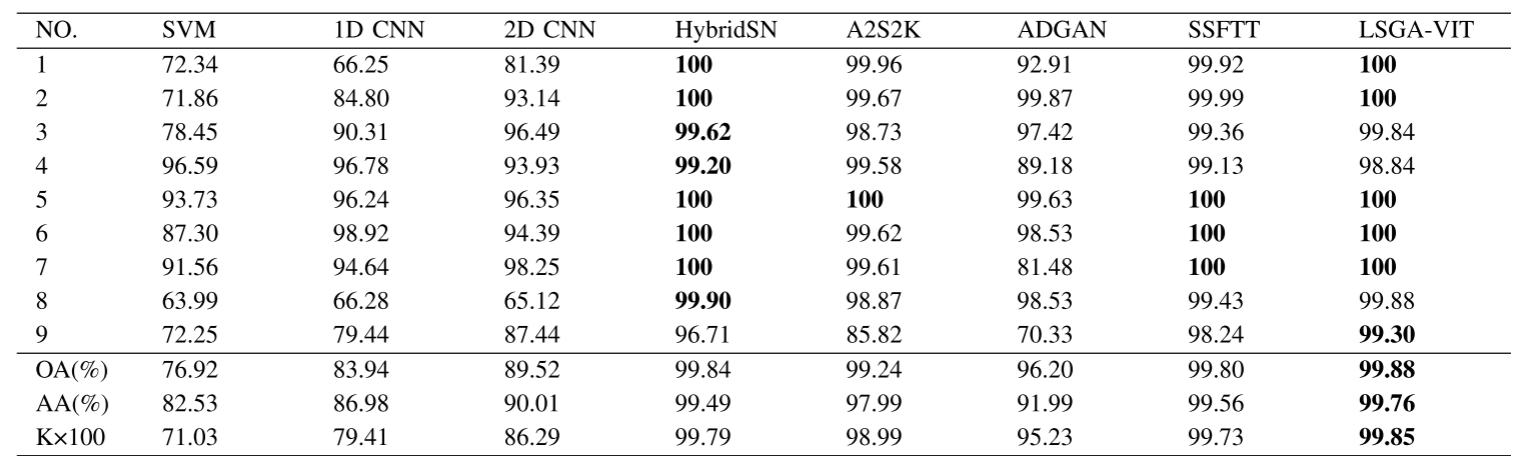

2. 对比实验

实验数据表明，该算法在4个数据集上均取得了较好的分类精度，尤其是在3个数据集上取得了最优的OA。

五、总结

1. 通过混合谱-空间标记器获得X（t个token向量），以保持图像上每个点的空间相关性，再传入LSGA模块融合注意力。

2. LSGA模块（轻量自高斯注意力模块）首先经过公式推导去除了分支头K，V中的线性操作 $A_k$ 、 $A_v$ 。（没错这里是线性，作者采用线性变换而不是卷积来降低参数）

3. 采用2-D高斯函数获取高斯绝对位置来提取像素间的空间关系。

六、代码实现

import torch
from einops import rearrange, repeat
import torch.nn as nn
import torch.utils.checkpoint as checkpoint
from timm.models.layers import DropPath, to_2tuple, trunc_normal_
from torchsummary import summary


class Mlp(nn.Module):
    def __init__(self, in_features, hidden_features=None, out_features=None, act_layer=nn.GELU, drop=0.):
        super().__init__()
        out_features = out_features or in_features
        hidden_features = hidden_features or in_features
        self.fc1 = nn.Linear(in_features, hidden_features)
        self.act = act_layer()
        self.fc2 = nn.Linear(hidden_features, out_features)
        self.drop = nn.Dropout(drop)

    def forward(self, x):
        x = self.fc1(x)
        x = self.act(x)
        x = self.drop(x)
        x = self.fc2(x)
        x = self.drop(x)
        return x


## 获取轻量的自高斯注意力
class LSGAttention(nn.Module):
    def __init__(self, dim, att_inputsize, num_heads, qkv_bias=True, qk_scale=None, attn_drop=0., proj_drop=0.):
        super().__init__()
        self.dim = dim
        self.att_inputsize = att_inputsize[0]
        self.num_heads = num_heads
        head_dim = dim // num_heads
        self.scale = qk_scale or head_dim ** -0.5
        self.qkv = nn.Linear(dim, dim, bias=qkv_bias)       # 线性层
        self.attn_drop = nn.Dropout(attn_drop)      # 随机丢弃一些线性神经元，防止过拟合
        self.proj = nn.Linear(dim, dim)     # 线性层
        self.proj_drop = nn.Dropout(proj_drop)
        self.softmax = nn.Softmax(dim=-1)
        totalpixel = self.att_inputsize * self.att_inputsize
        gauss_coords_h = torch.arange(totalpixel) - int((totalpixel - 1) / 2)
        gauss_coords_w = torch.arange(totalpixel) - int((totalpixel - 1) / 2)
        gauss_x, gauss_y = torch.meshgrid([gauss_coords_h, gauss_coords_w])
        sigma = 10
        gauss_pos_index = torch.exp(torch.true_divide(-(gauss_x ** 2 + gauss_y ** 2), (2 * sigma ** 2)))    # 二维高斯函数
        self.register_buffer("gauss_pos_index", gauss_pos_index)
        self.token_wA = nn.Parameter(torch.empty(1, self.att_inputsize * self.att_inputsize, dim),
                                     requires_grad=True)  # Tokenization parameters
        torch.nn.init.xavier_normal_(self.token_wA)
        self.token_wV = nn.Parameter(torch.empty(1, dim, dim),
                                     requires_grad=True)  # Tokenization parameters
        torch.nn.init.xavier_normal_(self.token_wV)

    def forward(self, x, mask=None):
        B_, N, C = x.shape
        wa = repeat(self.token_wA, '() n d -> b n d', b=B_)  # wa (bs 4 64)
        wa = rearrange(wa, 'b h w -> b w h')  # Transpose # wa (bs 64 4)
        A = torch.einsum('bij,bjk->bik', x, wa)  # A (bs 81 4)
        A = rearrange(A, 'b h w -> b w h')  # Transpose # A (bs 4 81)
        A = A.softmax(dim=-1)
        VV = repeat(self.token_wV, '() n d -> b n d', b=B_)  # VV(bs,64,64)
        VV = torch.einsum('bij,bjk->bik', x, VV)  # VV(bs,81,64)
        x = torch.einsum('bij,bjk->bik', A, VV)  # T(bs,4,64)

        absolute_pos_bias = self.gauss_pos_index.unsqueeze(0)       # 获取高斯绝对位置信息
        q = self.qkv(x).reshape(B_, N, self.num_heads, C // self.num_heads).permute(0, 2, 1, 3)     # 分支头q进行线性变换
        k = x.reshape(B_, N, self.num_heads, C // self.num_heads).permute(0, 2, 1, 3)       # 分支头k，v直接输入一个x
        v = x.reshape(B_, N, self.num_heads, C // self.num_heads).permute(0, 2, 1, 3)
        q = q * self.scale      # 除以根号d，对注意力权重进行缩放，以确保数值的稳定性
        attn = (q @ k.transpose(-2, -1))    # 矩阵乘法，计算相似性矩阵
        attn = attn + absolute_pos_bias.unsqueeze(0)    # 融合高斯绝对位置信息
        if mask is not None:
            nW = mask.shape[0]
            attn = attn.view(B_ // nW, nW, self.num_heads, N, N) + mask.unsqueeze(1).unsqueeze(0)
            attn = attn.view(-1, self.num_heads, N, N)
            attn = self.softmax(attn)
        else:
            attn = self.softmax(attn)   # softmax函数，进行归一化处理
        attn = self.attn_drop(attn)    # 随机丢弃一些线性神经元，防止过拟合
        x = (attn @ v).transpose(1, 2).reshape(B_, N, C)    # 融合注意力
        x = self.proj(x)        # 最后再通过一个线性层
        x = self.proj_drop(x)   # 随机丢弃，防止过拟合
        return x

    def extra_repr(self) -> str:
        return f'dim={self.dim}, num_heads={self.num_heads}'


## 轻量的自高斯注意模块
class LSGAVITBlock(nn.Module):
    def __init__(self, dim, input_resolution, num_heads,
                 mlp_ratio=4., qkv_bias=True, qk_scale=None, drop=0., attn_drop=0., drop_path=0.,
                 act_layer=nn.GELU, norm_layer=nn.LayerNorm,
                 fused_window_process=False):
        super().__init__()
        self.dim = dim
        self.input_resolution = input_resolution
        self.num_heads = num_heads

        self.mlp_ratio = mlp_ratio
        self.norm1 = norm_layer(dim)
        self.attn = LSGAttention(
            dim, att_inputsize=input_resolution, num_heads=num_heads,
            qkv_bias=qkv_bias, qk_scale=qk_scale, attn_drop=attn_drop, proj_drop=drop)
        self.drop_path = DropPath(drop_path) if drop_path > 0. else nn.Identity()   # 将深度学习模型中的多分支结构随机”删除“，将这些路径上的权重置为0，从而减少模型参数的数量，防止过拟合
        self.norm2 = norm_layer(dim)
        mlp_hidden_dim = int(dim * mlp_ratio)
        self.mlp = Mlp(in_features=dim, hidden_features=mlp_hidden_dim, act_layer=act_layer, drop=drop)

    def forward(self, x):
        H, W = self.input_resolution
        B, L, C = x.shape
        assert L == H * W
        shortcut = x
        x = self.norm1(x)   # 正则化层
        x = self.attn(x)    # 获取轻量的自高斯注意力
        x = shortcut + self.drop_path(x)    # 残差连接
        x = x + self.drop_path(self.mlp(self.norm2(x)))     # 再经过正则化层 + MLP(多层感知机)，再进行残差连接
        return x

    def extra_repr(self) -> str:
        return f"dim={self.dim}, input_resolution={self.input_resolution}, num_heads={self.num_heads}, " \
               f"mlp_ratio={self.mlp_ratio}"


class PatchMerging(nn.Module):
    def __init__(self, input_resolution, dim, norm_layer=nn.LayerNorm):
        super().__init__()
        self.input_resolution = input_resolution
        self.dim = dim
        self.reduction = nn.Linear(4 * dim, 2 * dim, bias=False)
        self.norm = norm_layer(4 * dim)

    def forward(self, x):
        """
        x: B, H*W, C
        """
        H, W = self.input_resolution
        B, L, C = x.shape
        assert L == H * W, "input feature has wrong size"
        assert H % 2 == 0 and W % 2 == 0, f"x size ({H}*{W}) are not even."

        x = x.view(B, H, W, C)

        x0 = x[:, 0::2, 0::2, :]  # B H/2 W/2 C
        x1 = x[:, 1::2, 0::2, :]  # B H/2 W/2 C
        x2 = x[:, 0::2, 1::2, :]  # B H/2 W/2 C
        x3 = x[:, 1::2, 1::2, :]  # B H/2 W/2 C
        x = torch.cat([x0, x1, x2, x3], -1)  # B H/2 W/2 4*C
        x = x.view(B, -1, 4 * C)  # B H/2*W/2 4*C

        x = self.norm(x)
        x = self.reduction(x)

        return x

    def extra_repr(self) -> str:
        return f"input_resolution={self.input_resolution}, dim={self.dim}"

    def flops(self):
        H, W = self.input_resolution
        flops = H * W * self.dim
        flops += (H // 2) * (W // 2) * 4 * self.dim * 2 * self.dim
        return flops


class BasicLayer(nn.Module):
    def __init__(self, dim, input_resolution, depth, num_heads,
                 mlp_ratio=4., qkv_bias=True, qk_scale=None, drop=0., attn_drop=0.,
                 drop_path=0., norm_layer=nn.LayerNorm, downsample=None, use_checkpoint=False,
                 fused_window_process=False):

        super().__init__()
        self.dim = dim
        self.input_resolution = input_resolution
        self.depth = depth
        self.use_checkpoint = use_checkpoint

        # build blocks
        self.blocks = nn.ModuleList([
            LSGAVITBlock(dim=dim, input_resolution=input_resolution,
                         num_heads=num_heads,
                         mlp_ratio=mlp_ratio,
                         qkv_bias=qkv_bias, qk_scale=qk_scale,
                         drop=drop, attn_drop=attn_drop,
                         drop_path=drop_path[i] if isinstance(drop_path, list) else drop_path,
                         norm_layer=norm_layer,
                         fused_window_process=fused_window_process)
            for i in range(depth)])

        # patch merging layer
        if downsample is not None:
            self.downsample = downsample(input_resolution, dim=dim, norm_layer=norm_layer)
        else:
            self.downsample = None

    def forward(self, x):
        for blk in self.blocks:
            if self.use_checkpoint:
                x = checkpoint.checkpoint(blk, x)
            else:
                x = blk(x)
        if self.downsample is not None:
            x = self.downsample(x)
        return x

    def extra_repr(self) -> str:
        return f"dim={self.dim}, input_resolution={self.input_resolution}, depth={self.depth}"

    def flops(self):
        flops = 0
        for blk in self.blocks:
            flops += blk.flops()
        if self.downsample is not None:
            flops += self.downsample.flops()
        return flops


## 混合谱-空间标记器
class PatchEmbed(nn.Module):
    def __init__(self, img_size, patch_size, conv_embed_dim=4, in_chans=3, embed_dim=96, norm_layer=None):
        super().__init__()
        img_size = to_2tuple(img_size)
        patch_size = to_2tuple(patch_size)
        patches_resolution = [img_size[0], img_size[1]]
        self.img_size = img_size
        self.patch_size = patch_size
        self.patches_resolution = patches_resolution
        self.num_patches = patches_resolution[0] * patches_resolution[1]
        self.conv_embed_dim = conv_embed_dim

        self.in_chans = in_chans
        self.embed_dim = embed_dim
        self.conv3d_features = nn.Sequential(
            nn.Conv3d(1, out_channels=conv_embed_dim, kernel_size=(3, 3, 3), padding=1, stride=1),
            nn.BatchNorm3d(conv_embed_dim),
            nn.ReLU(),
        )
        self.conv2d_features = nn.Sequential(
            nn.Conv2d(in_channels=in_chans * conv_embed_dim, out_channels=embed_dim, kernel_size=(3, 3), padding=1,
                      stride=1),
            nn.BatchNorm2d(embed_dim),
            nn.ReLU(),
        )
        self.proj = nn.Conv2d(in_chans, embed_dim, kernel_size=patch_size, padding=1, stride=1)

        if norm_layer is not None:
            self.norm = norm_layer(embed_dim)
        else:
            self.norm = None

    def forward(self, x):
        B, C, H, W = x.shape
        # FIXME look at relaxing size constraints
        assert H == self.img_size[0] and W == self.img_size[1], \
            f"Input image size ({H}*{W}) doesn't match model ({self.img_size[0]}*{self.img_size[1]})."

        x = x.unsqueeze(1)      # 扩展维度， [b, 1, 36, w, h]
        x = self.conv3d_features(x)     # 3-D卷积层， [b, 4, 36, w, h]
        x = x.view(B, -1, H, W)     # 合并前两个维度，方便输入2-D卷积层， [b, 144, w, h]
        x = self.conv2d_features(x)     # 2-D卷积层， [b, 96, w, h]
        x = x.flatten(2).transpose(1, 2)    # 将后两个维度展平并转置，得到长度为96的w*h个token向量， [b, w*h, 96]

        # x = self.proj(x).flatten(2).transpose(1, 2)  # B Ph*Pw C
        if self.norm is not None:
            x = self.norm(x)    # 归一化，来减少样本不平衡对分类精度的影响, [b, w*h, 96]
        return x

    def flops(self):
        Ho, Wo = self.patches_resolution
        flops = Ho * Wo * self.embed_dim * self.in_chans * (self.patch_size[0] * self.patch_size[1])
        if self.norm is not None:
            flops += Ho * Wo * self.embed_dim
        return flops

## LSGAVIT主模块
class LSGAVIT(nn.Module):
    def __init__(self, img_size, patch_size, in_chans, num_classes,
                 embed_dim=96, depths=[2, 2, 6, 2], num_heads=[3, 6, 12, 24],
                 mlp_ratio=4., qkv_bias=True, qk_scale=None,
                 drop_rate=0., attn_drop_rate=0., drop_path_rate=0.1,
                 norm_layer=nn.LayerNorm, ape=False, patch_norm=True,
                 use_checkpoint=False, fused_window_process=False, **kwargs):
        super().__init__()
        self.num_classes = num_classes
        self.num_layers = len(depths)
        self.embed_dim = embed_dim
        self.ape = ape
        self.patch_norm = patch_norm
        self.num_features = int(embed_dim * 2 ** (self.num_layers - 1))
        self.mlp_ratio = mlp_ratio

        # split image into non-overlapping patches
        self.patch_embed = PatchEmbed(
            img_size=img_size, patch_size=patch_size, in_chans=in_chans, embed_dim=embed_dim,
            norm_layer=norm_layer if self.patch_norm else None)
        num_patches = self.patch_embed.num_patches
        patches_resolution = self.patch_embed.patches_resolution
        self.patches_resolution = patches_resolution

        # absolute position embedding
        if self.ape:
            self.absolute_pos_embed = nn.Parameter(torch.zeros(1, num_patches, embed_dim))
            trunc_normal_(self.absolute_pos_embed, std=.02)

        self.pos_drop = nn.Dropout(p=drop_rate)

        # stochastic depth
        dpr = [x.item() for x in torch.linspace(0, drop_path_rate, sum(depths))]  # stochastic depth decay rule

        # build layers
        self.layers = nn.ModuleList()
        for i_layer in range(self.num_layers):
            layer = BasicLayer(dim=int(embed_dim * 2 ** i_layer),
                               input_resolution=(patches_resolution[0] // (2 ** i_layer),
                                                 patches_resolution[1] // (2 ** i_layer)),
                               depth=depths[i_layer],
                               num_heads=num_heads[i_layer],
                               mlp_ratio=self.mlp_ratio,
                               qkv_bias=qkv_bias, qk_scale=qk_scale,
                               drop=drop_rate, attn_drop=attn_drop_rate,
                               drop_path=dpr[sum(depths[:i_layer]):sum(depths[:i_layer + 1])],
                               norm_layer=norm_layer,
                               downsample=PatchMerging if (i_layer < self.num_layers - 1) else None,
                               use_checkpoint=use_checkpoint,
                               fused_window_process=fused_window_process)
            self.layers.append(layer)

        self.norm = norm_layer(self.num_features)
        self.avgpool = nn.AdaptiveAvgPool1d(1)
        self.head = nn.Linear(self.num_features, num_classes) if num_classes > 0 else nn.Identity()
        self.apply(self._init_weights)

    def _init_weights(self, m):
        if isinstance(m, nn.Linear):
            trunc_normal_(m.weight, std=.02)
            if isinstance(m, nn.Linear) and m.bias is not None:
                nn.init.constant_(m.bias, 0)
        elif isinstance(m, nn.LayerNorm):
            nn.init.constant_(m.bias, 0)
            nn.init.constant_(m.weight, 1.0)

    @torch.jit.ignore
    def no_weight_decay(self):
        return {'absolute_pos_embed'}

    def forward_features(self, x):

        x = self.patch_embed(x)     # 1. 获取token向量，即patch embedding
        if self.ape:
            x = x + self.absolute_pos_embed  # 这里是一个线性残差，引入高斯绝对位置偏差
        x = self.pos_drop(x)    # 随机丢弃一些线性神经元，防止过拟合，这里设为0

        for layer in self.layers:
            x = layer(x)    # 2. 融合自注意力，调用 x -> LSGAVITBlock轻量高斯自注意力模块

        x = self.norm(x)  # B L C
        x = self.avgpool(x.transpose(1, 2))  # B C 1
        x = torch.flatten(x, 1)     # 3. 将特征图展平以用于最终分类
        return x

    def forward(self, x):
        x = self.forward_features(x)
        x = self.head(x)
        return x

    def flops(self):
        flops = 0
        flops += self.patch_embed.flops()
        for i, layer in enumerate(self.layers):
            flops += layer.flops()
        flops += self.num_features * self.patches_resolution[0] * self.patches_resolution[1] // (2 ** self.num_layers)
        flops += self.num_features * self.num_classes
        return flops


if __name__ == '__main__':
    device = torch.device("cuda:0" if torch.cuda.is_available() else "cpu")
    net = LSGAVIT(8, 3, 36, 16).to(device)
    # 打印网络结构和参数
    summary(net, ( 36, 8, 8))
