~~更新日期：2022/11/4~~
更新日期：2024/11/4

开发平台：Unity 2021
编程平台：Visual Studio 2022

一、问题描述

在 Unity 开发多 Canvas 组合的框架下容易遭遇 Canvas 下 UI 点击事件无法触发的问题。对UI框架造成一定程度的影响。考量到影响程度。记录此问题的解决方案。

备注：修改 UGUI 显示优先级需要 Canvas 组件覆写渲染层级。存在些开发情况下，忽略 GraphicRaycast 组件对交互功能的影响。进而发生误判在 Event System 、层级覆盖上等问题。

二、检查思路

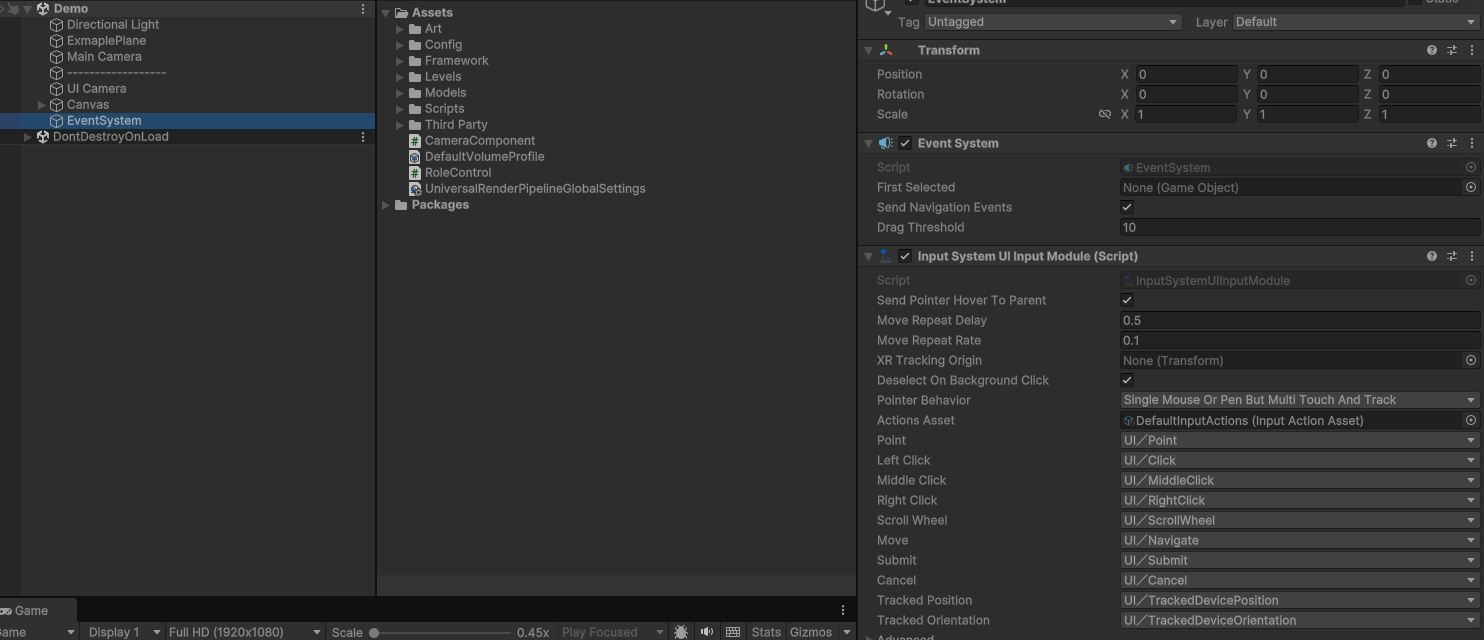

2.1 确认 UGUI EventSystem 是否存在且正常运行

在这里插入图片描述
默认创建 UGUI Canvas 时，会增加管理 UGUI 的 Event System 组件。在 Unity 2020 版本以上的 New Input System 会要求使用在 InputSyetemUIInputModule.cs 组件上的修复与应用按钮。

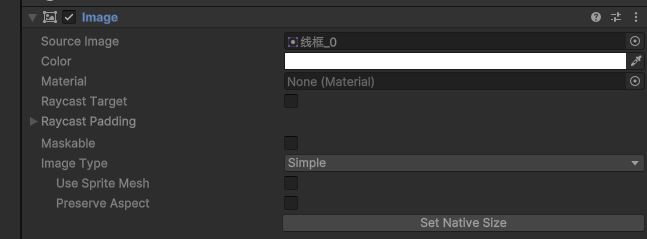

2.2 确认交互UI对象在层级上无其他UI可覆盖

在这里插入图片描述
在 Unity 中，层级显示关系的分两种情况处理。

该情况，应注意使用中层级下者是否有 gameObject.SetActive(true) / gameObject.acticeslef = true 的状态。

情景01：存在后层级中 gameObject 为 true，对象挂载如 UnityEngine.UI.Image 这类继承 Graphics 的组件。该部分组件使用 Alpha = 0 的预设配置。
情景02：自身或父层级使用 UnityEngine.UI.CavnasGroup / GraphicsRaycast 这类组件，其内设定的 Ignore\Block 等属性阻碍原目标 UI 对象的判断。

三、解决方案：补充 Graphic Raycaster 组件

在这里插入图片描述

不触发 UI点击事件的核心原因是缺少检测UI图形的组件 —— Graphic Raycaster。该组件服务于 Canvas画布组件。检测其下的所有 UGUI图像与响应事件。

特殊情况：在预制体下，确认 Canvas 均装有 Graphic Raycaster 组件。但仍然未触发 UGUI事件。
解决方式：

取消关联 Prefab 根对象。重新制作新的预制体即可
或检查预设与实际冲突存在的组件，因为笔者在预制体（根）中添加 Graphic Raycaster 组件后，与原场景在用对象冲突，出现多批的两个同组件被装载的问题。重还原至根预设信息，并更新组件即可。
