5. Rviz中控制机器人模型运动

        通过 URDF 结合 rviz 可以创建并显示机器人模型，不过，当前实现的只是静态模型，如何控制模型的运动呢？在此，可以调用 Arbotix 实现此功能。

简介

Arbotix:Arbotix 是一款控制电机、舵机的控制板，并提供相应的 ros 功能包，这个功能包的功能不仅可以驱动真实的 Arbotix 控制板，它还提供一个差速控制器，通过接受速度控制指令更新机器人的 joint 状态，从而帮助我们实现机器人在 rviz 中的运动。

这个差速控制器在 arbotix_python 程序包中，完整的 arbotix 程序包还包括多种控制器，分别对应 dynamixel 电机、多关节机械臂以及不同形状的夹持器。

Arbotix使用流程

        控制机器人模型在 rviz 中做圆周运动

实现流程:

  1. 安装 Arbotix

  2. 创建新功能包，准备机器人 urdf、xacro 文件

  3. 添加 Arbotix 配置文件

  4. 编写 launch 文件配置 Arbotix

  5. 启动 launch 文件并控制机器人模型运动

1.安装 Arbotix

方式1:命令行调用

sudo apt-get install ros-<<VersionName()>>-arbotix

将 <<VsersionName()>> 替换成当前 ROS 版本名称，如果提示功能包无法定位，请采用方式2。

方式2:源码安装

先从 github 下载源码，然后调用 catkin_make 编译

git clone https://github.com/vanadiumlabs/arbotix_ros.git

下面我们采用方式2来进行源码的下载：

将git到的arbotix_ros文件复制到自己工作空间的src下，然后需要进行catkin_make编译

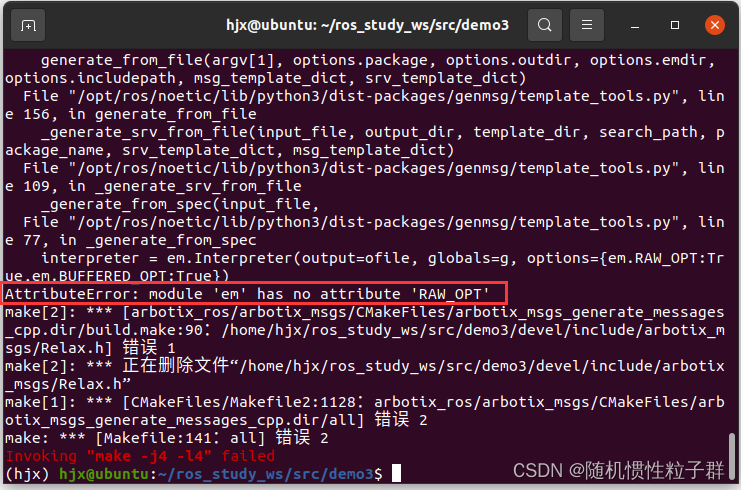

这里我遇到了一个问题，就是编译失败，报错信息如下：

主要的报错信息为： AttributeError: module 'em' has no attribute 'RAW_OPT'

下面结合这篇博客解决了这个问题：

在进行编译时，遇到AttributeError:module ‘em‘ has no attribute ‘RAW_OPT‘问题_no attribute 'raw_opt-CSDN博客

具体问题就是在“empy”这个库中没有'RAW_OPT'这个属性

原因：

由于empy的版本不匹配，我下载的empy版本为4.1,但是似乎4.0版本以上都会出现这个错误

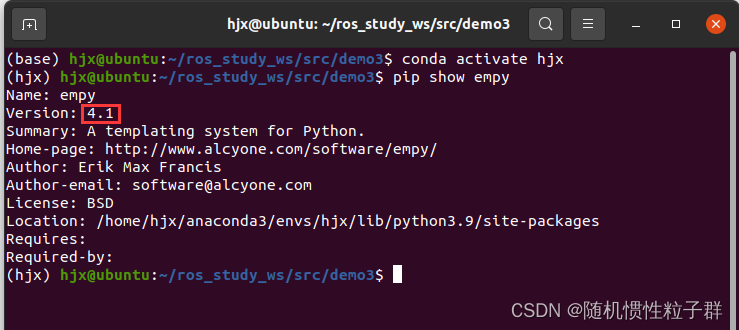

可以pip show来查看一下empy的版本：

解决方法：

将原来自己的conda环境中的"empy"卸载并重新安装旧版本的“empy”：

conda activate hjx

pip uninstall empy
pip install empy==3.3.4

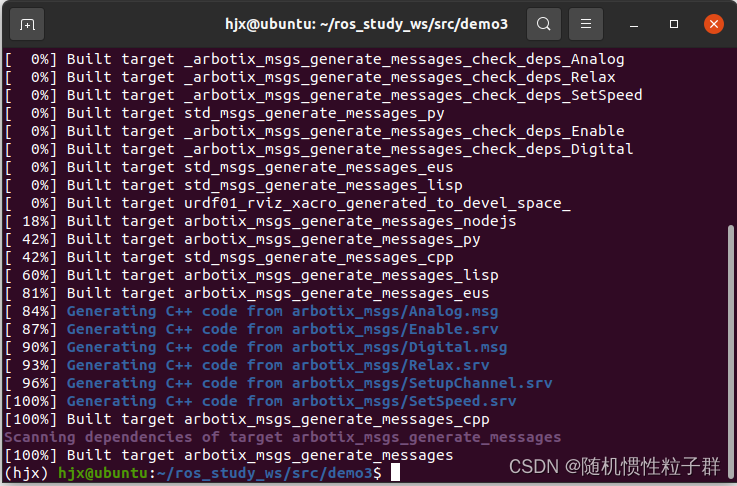

安装好empy的低版本后，再次进行catkin_make编译，可以发现问题得到了解决：

2.创建新功能包，准备机器人 urdf、xacro

这里的urdf 和 xacro 沿用上一篇博客的实现即可

3.添加 arbotix 所需的配置文件

下面开始添加 arbotix 所需配置文件，代码如下：

# 该文件是控制器配置,一个机器人模型可能有多个控制器，比如: 底盘、机械臂、夹持器(机械手)....
# 因此，根 name 是 controller
controllers: {
   # 单控制器设置
   base_controller: {
          #类型: 差速控制器
       type: diff_controller,
       #参考坐标
       base_frame_id: base_footprint,
       #两个轮子之间的间距
       base_width: 0.2,
       #控制频率
       ticks_meter: 2000,
       #PID控制参数，使机器人车轮快速达到预期速度
       Kp: 12,
       Kd: 12,
       Ki: 0,
       Ko: 50,
       #加速限制
       accel_limit: 1.0
    }
}

另请参考: http://wiki.ros.org/arbotix_python/diff_controller

下面我们开始进行 arbotix 所需配置文件的配置工作：

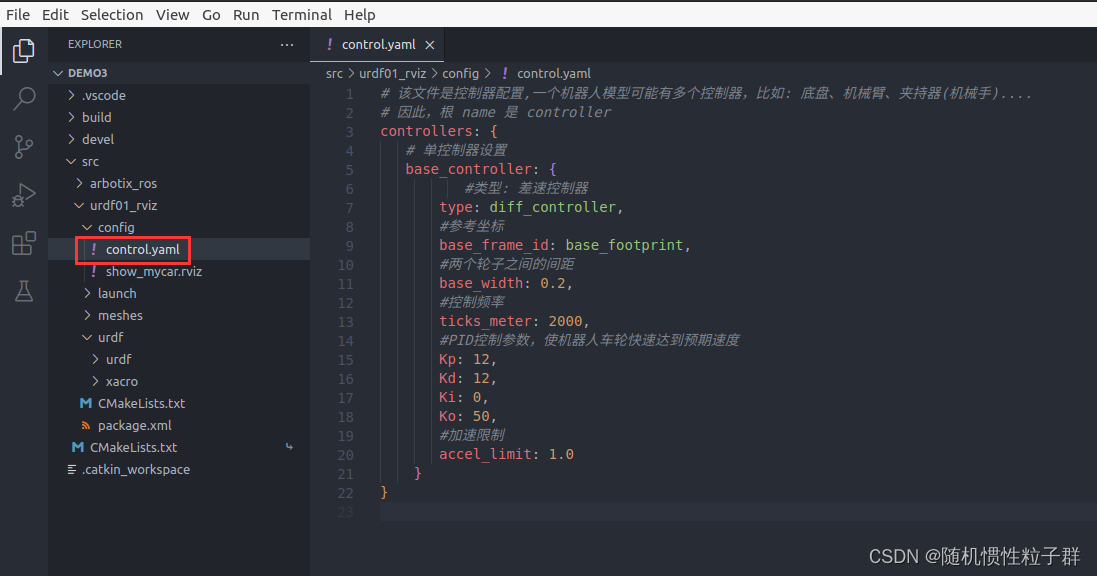

在urdf01_rviz文件夹中的config文件夹中新建一个control.yaml文件，再将上面的代码复制进去：

4.launch 文件中配置 arbotix 节点

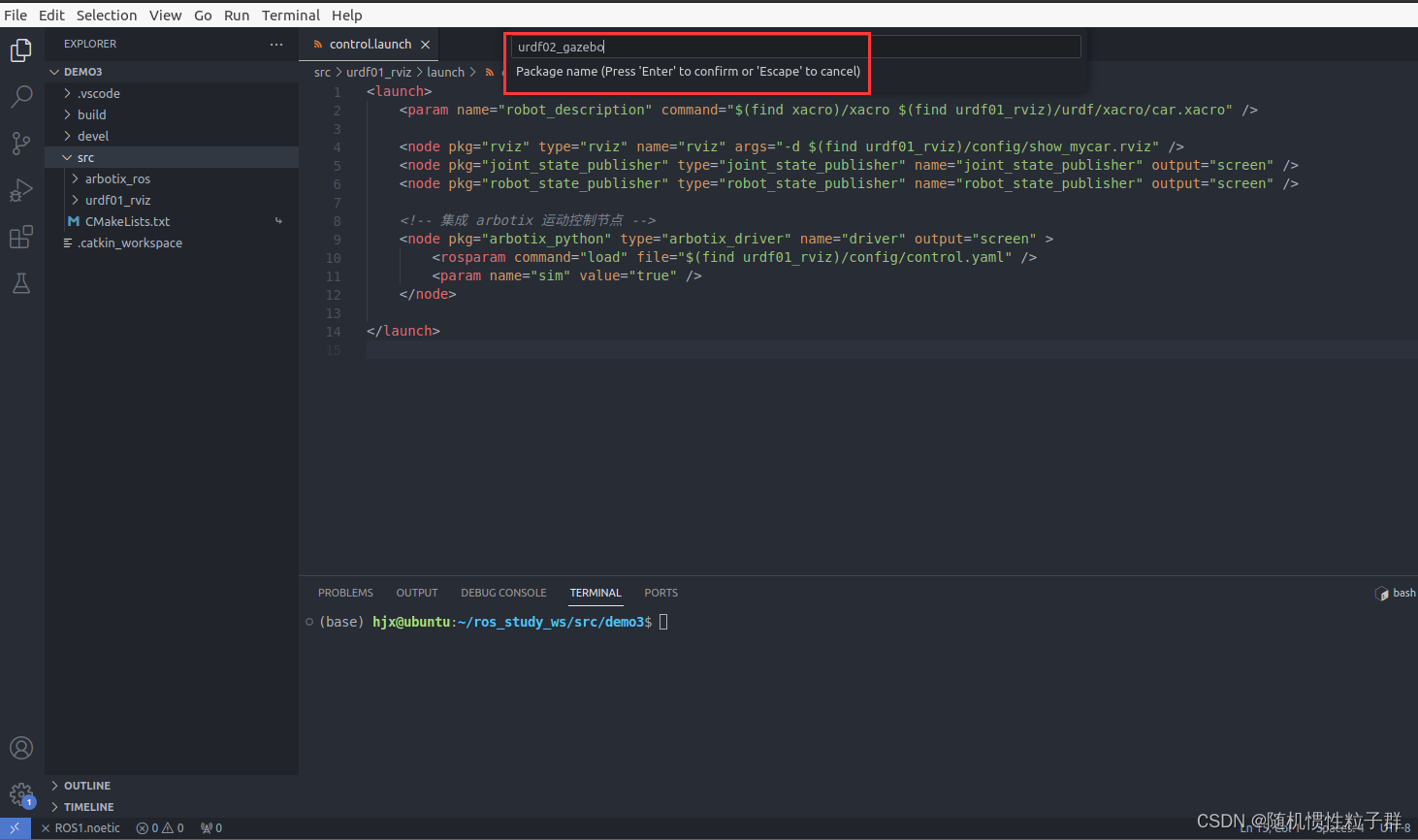

下面开始新建一个launch文件（control.launch），代码如下：

<launch>
    <param name="robot_description" command="$(find xacro)/xacro $(find urdf01_rviz)/urdf/xacro/car.xacro" />

    <node pkg="rviz" type="rviz" name="rviz" args="-d $(find urdf01_rviz)/config/show_mycar.rviz" />
    <node pkg="joint_state_publisher" type="joint_state_publisher" name="joint_state_publisher" output="screen" />
    <node pkg="robot_state_publisher" type="robot_state_publisher" name="robot_state_publisher" output="screen" />

    <!-- 集成 arbotix 运动控制节点 -->
    <node pkg="arbotix_python" type="arbotix_driver" name="driver" output="screen" >
        <rosparam command="load" file="$(find urdf01_rviz)/config/control.yaml" />
        <param name="sim" value="true" />
    </node>

</launch>

代码解释:

<node> 调用了 arbotix_python 功能包下的 arbotix_driver 节点

<rosparam> arbotix 驱动机器人运行时，需要获取机器人信息，可以通过 file 加载配置文件

<param> 在仿真环境下，需要配置 sim 为 true

下面开始启动launch文件并控制机器人运动，进入工作空间中先source一下，再执行launch文件：

source ./devel/setup.bash

conda activate hjx

roslaunch urdf01_rviz control.launch

运行launch文件时遇到报错：

ModuleNotFoundError: No module named 'serial'

解决方法：

conda activate hjx

pip install pyserial

再次执行launch文件，可以发现启动成功：

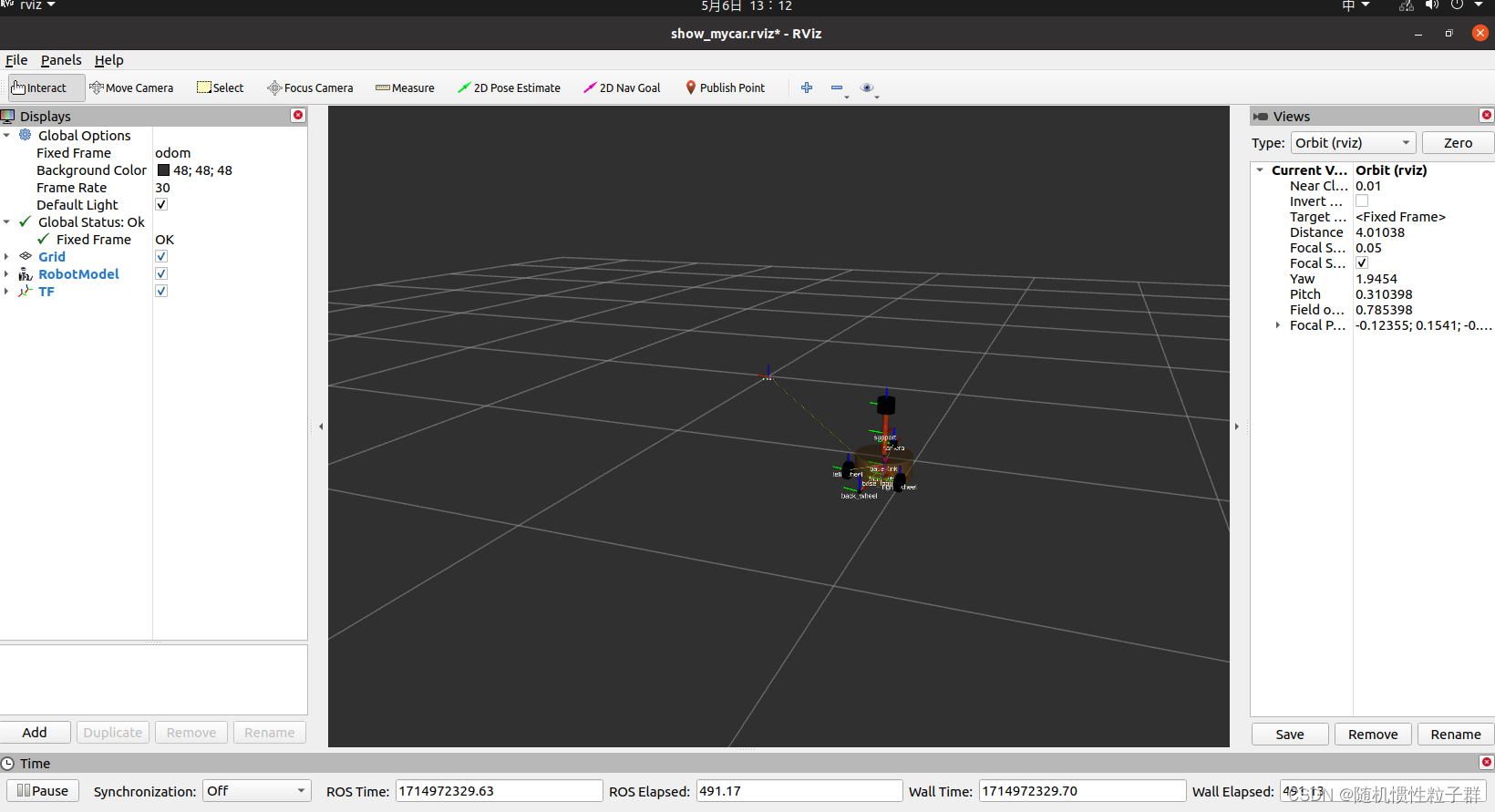

下面需要将base_footprint修改为odom(里程计):

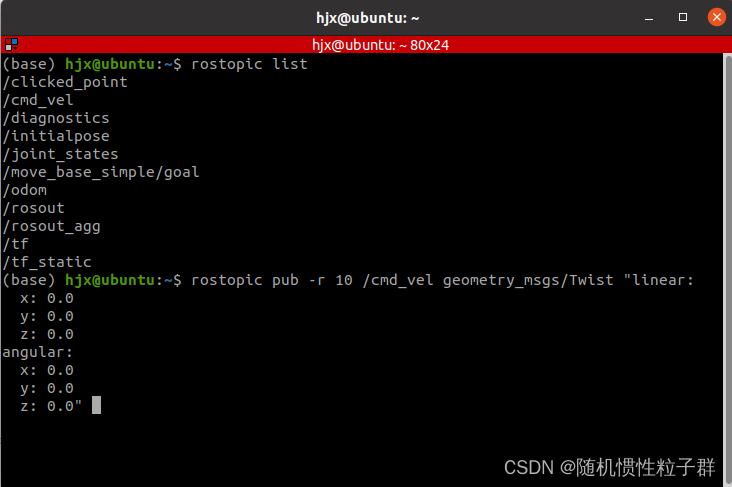

下面查看一下ROS系统中存在的一些话题，开启一个终端执行：

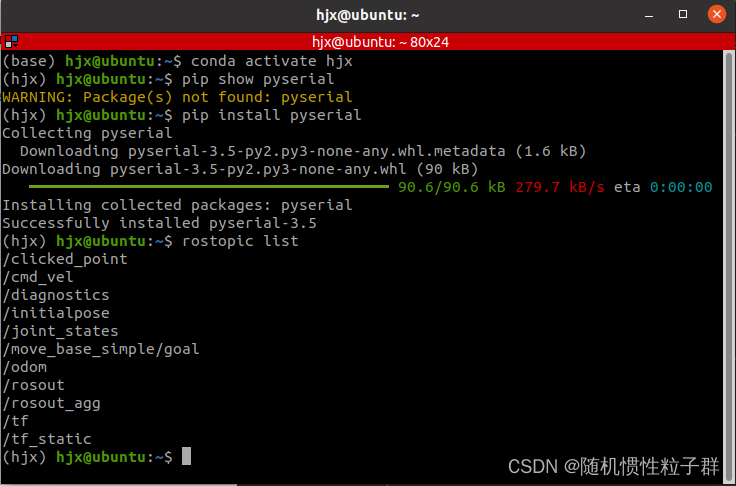

rostopic list

也就说我们可以发布 cmd_vel 话题消息控制小陈运动了，该实现策略有多种，可以另行编写节点，或者更简单些可以直接通过如下命令发布消息，给出例子:

rostopic pub -r 10 /cmd_vel geometry_msgs/Twist '{linear: {x: 0.2, y: 0, z: 0}, angular: {x: 0, y: 0, z: 0.5}}'

实操环节开始，其中/cmd_vel这个话题可以发布速度消息，这个话题现在是被arbotix订阅的，我们现在只需要发消息即可，下面开始发送，在终端中输入：

rostopic pub -r 10 /cmd_vel

然后一直Tab补齐，出现如下界面：

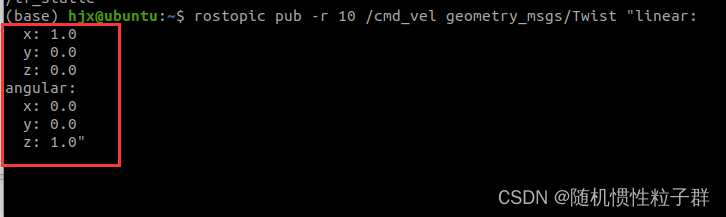

设置一下线速度和角速度：

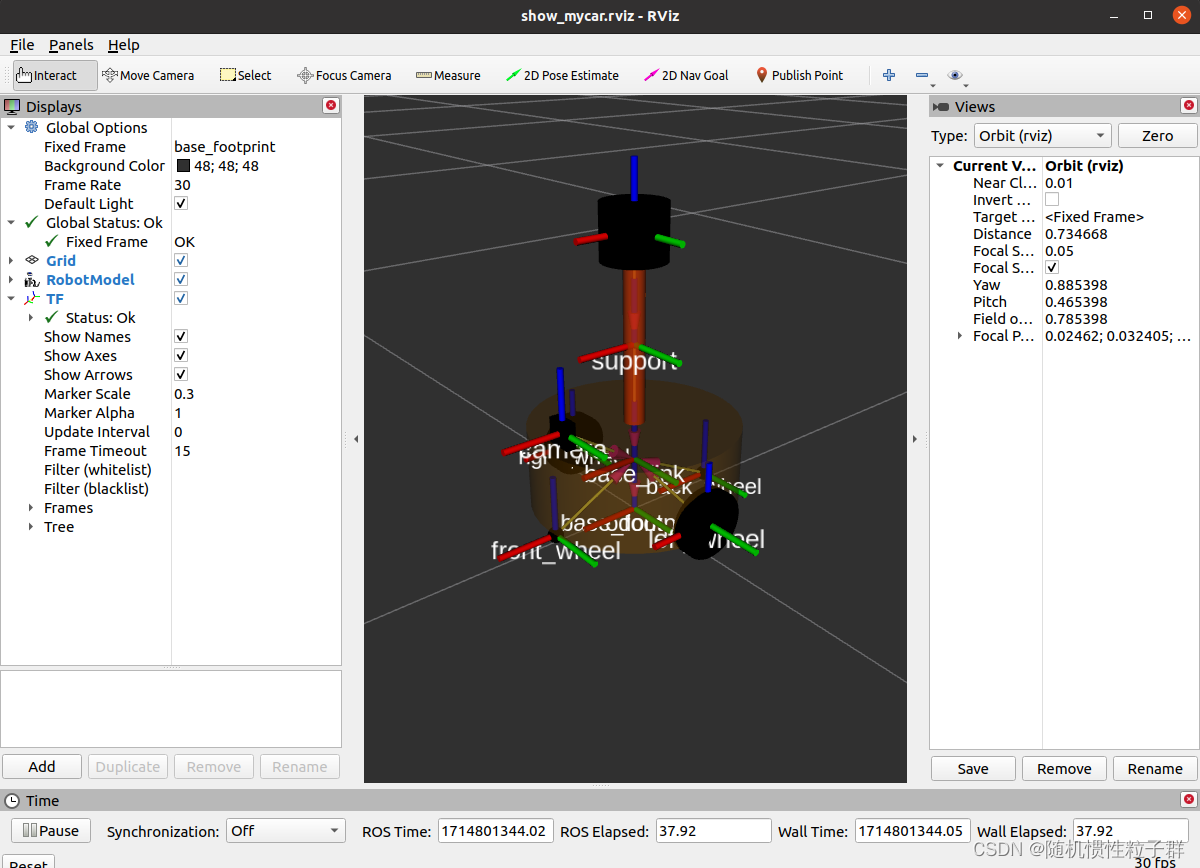

最后进行回车，可以在rviz中发现小车运动了起来：

为了增强视觉感受，可以在rviz中添加一下组件（Odometry）：

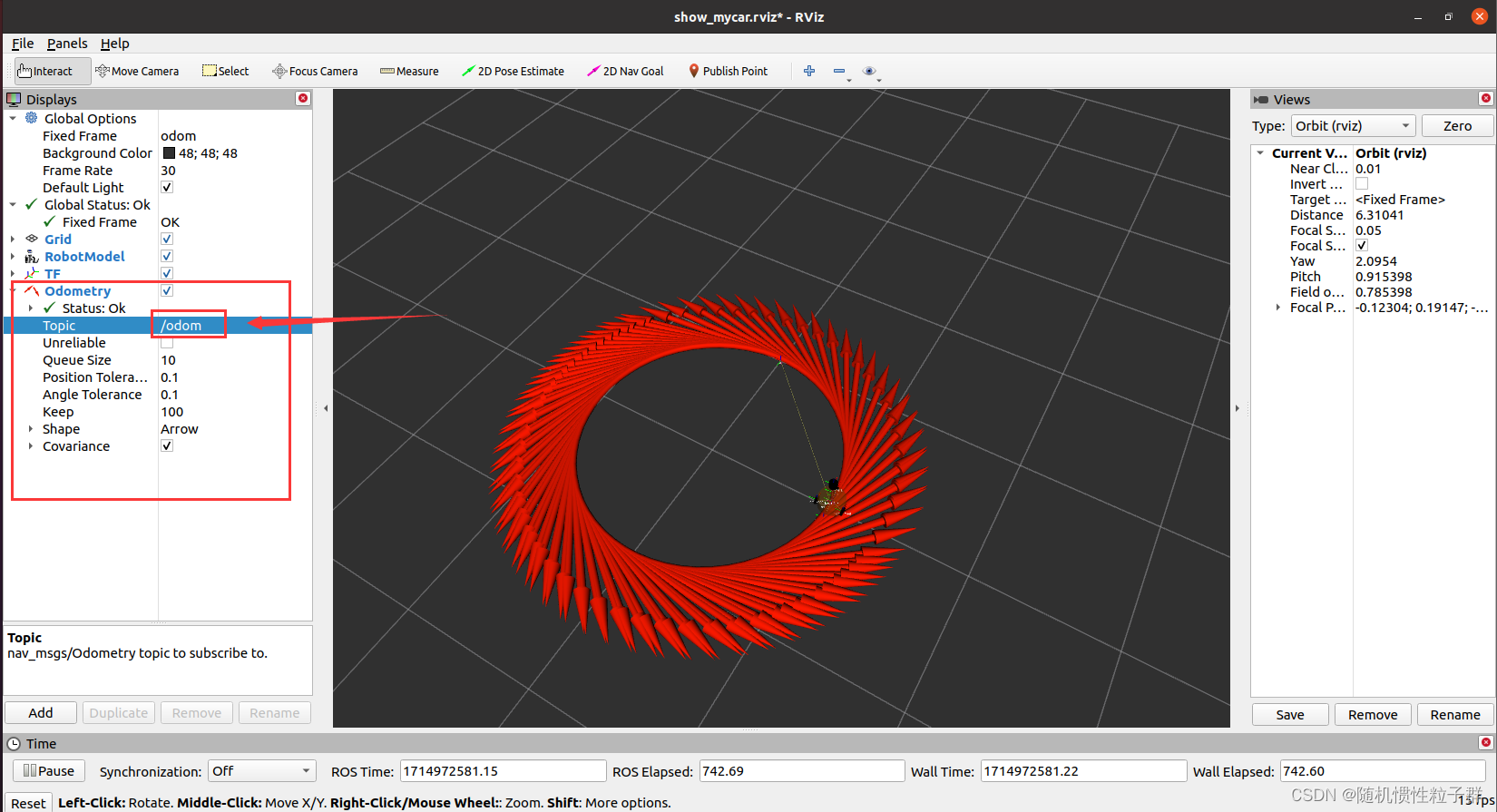

 下面在Odometry中的Topic处设置为/odom，出现如下界面：

这个红色的箭头指向就是小车的运动方向，其中箭头的数量默认保存为100个

6. URDF集成Gazebo

        URDF 需要集成进 Rviz 或 Gazebo 才能显示可视化的机器人模型，前面已经介绍了URDF 与 Rviz 的集成，本节主要介绍:

  • URDF 与 Gazebo 的基本集成流程；
  • 如果要在 Gazebo 中显示机器人模型，URDF 需要做的一些额外配置；
  • 关于Gazebo仿真环境的搭建。

URDF与Gazebo基本集成流程

URDF 与 Gazebo 集成流程与 Rviz 实现类似，主要步骤如下:

  1. 创建功能包，导入依赖项

  2. 编写 URDF 或 Xacro 文件

  3. 启动 Gazebo 并显示机器人模型

1.创建功能包

创建新功能包，导入依赖包: urdf、xacro、gazebo_ros、gazebo_ros_control、gazebo_plugins

首先需要在工作空间的src目录下新建一个功能包（urdf02_gazebo）：

导入依赖包: urdf xacro gazebo_ros gazebo_ros_control gazebo_plugins:

2.编写URDF文件

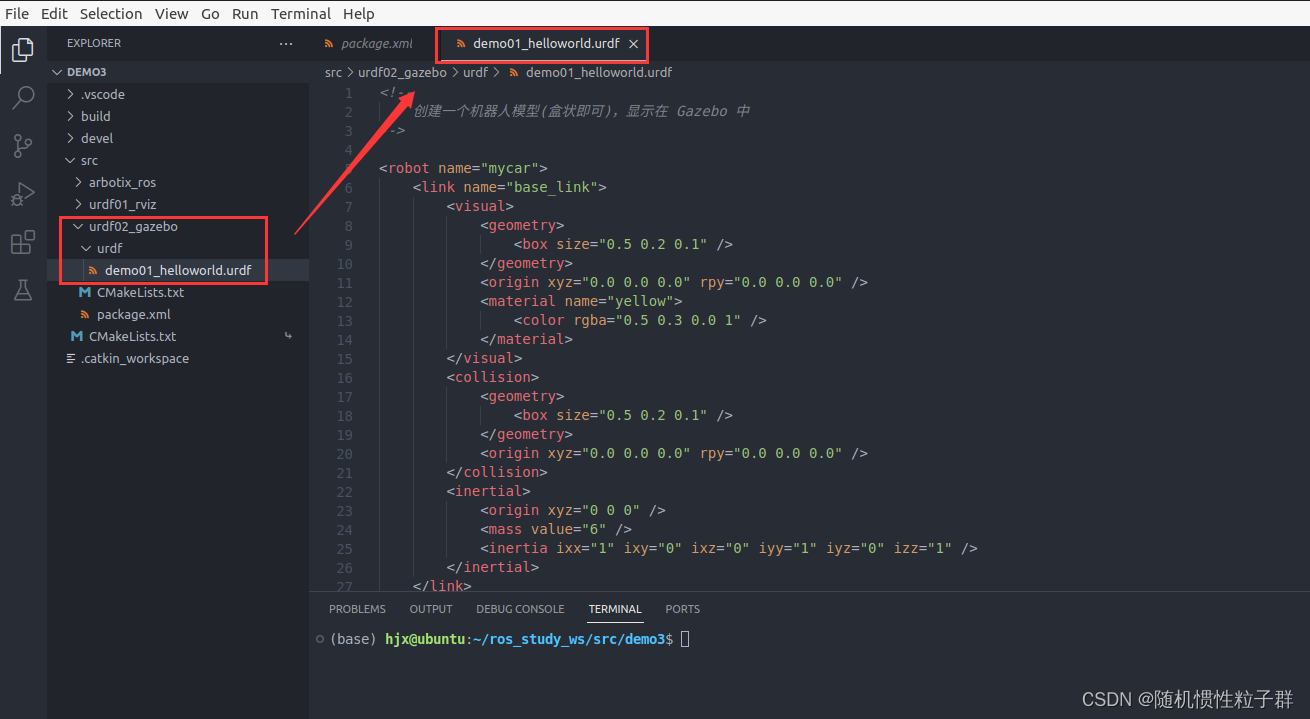

        继续在urdf02_gazebo文件夹下创建一个urdf文件夹，再创建一个demo01_helloworld.urdf文件，将如下代码复制到文件当中：

<!--
    创建一个机器人模型(盒状即可)，显示在 Gazebo 中
-->

<robot name="mycar">
    <link name="base_link">
        <visual>
            <geometry>
                <box size="0.5 0.2 0.1" />
            </geometry>
            <origin xyz="0.0 0.0 0.0" rpy="0.0 0.0 0.0" />
            <material name="yellow">
                <color rgba="0.5 0.3 0.0 1" />
            </material>
        </visual>
        <collision>
            <geometry>
                <box size="0.5 0.2 0.1" />
            </geometry>
            <origin xyz="0.0 0.0 0.0" rpy="0.0 0.0 0.0" />
        </collision>
        <inertial>
            <origin xyz="0 0 0" />
            <mass value="6" />
            <inertia ixx="1" ixy="0" ixz="0" iyy="1" iyz="0" izz="1" />
        </inertial>
    </link>
    <gazebo reference="base_link">
        <material>Gazebo/Black</material>
    </gazebo>

</robot>

注意， 当 URDF 需要与 Gazebo 集成时，和 Rviz 有明显区别:

1.必须使用 collision 标签，因为既然是仿真环境，那么必然涉及到碰撞检测，collision 提供碰撞检测的依据。

2.必须使用 inertial 标签，此标签标注了当前机器人某个刚体部分的惯性矩阵，用于一些力学相关的仿真计算。

3.颜色设置，也需要重新使用 gazebo 标签标注，因为之前的颜色设置为了方便调试包含透明度，仿真环境下没有此选项。

3.启动Gazebo并显示模型

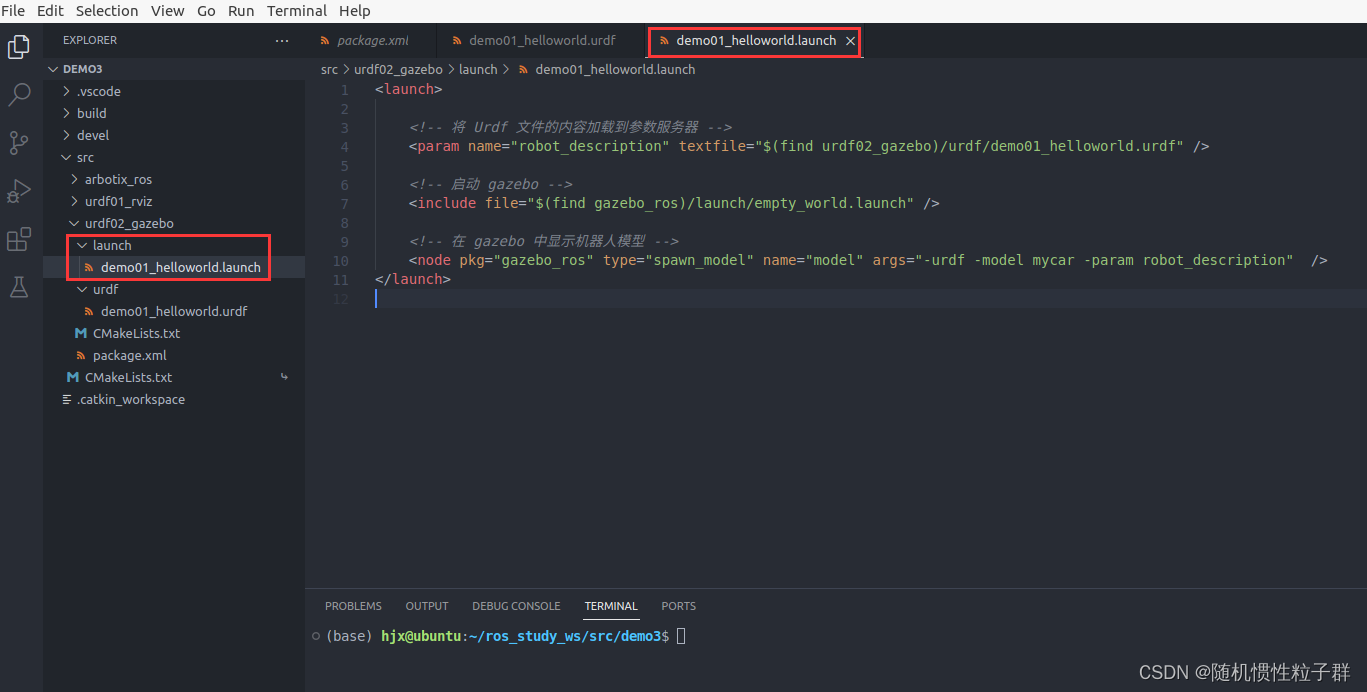

继续创建一个launch 文件（demo01_helloworld.launch）:

<launch>

    <!-- 将 Urdf 文件的内容加载到参数服务器 -->
    <param name="robot_description" textfile="$(find demo02_urdf_gazebo)/urdf/urdf01_helloworld.urdf" />

    <!-- 启动 gazebo -->
    <include file="$(find gazebo_ros)/launch/empty_world.launch" />

    <!-- 在 gazebo 中显示机器人模型 -->
    <node pkg="gazebo_ros" type="spawn_model" name="model" args="-urdf -model mycar -param robot_description"  />
</launch>

 给出launch文件中的代码解释:

<include file="$(find gazebo_ros)/launch/empty_world.launch" />
<!-- 启动 Gazebo 的仿真环境，当前环境为空环境 -->

<node pkg="gazebo_ros" type="spawn_model" name="model" args="-urdf -model mycar -param robot_description"  />

<!--
    在 Gazebo 中加载一个机器人模型，该功能由 gazebo_ros 下的 spawn_model 提供:
    -urdf 加载的是 urdf 文件
    -model mycar 模型名称是 mycar
    -param robot_description 从参数 robot_description 中载入模型
    -x 模型载入的 x 坐标
    -y 模型载入的 y 坐标
    -z 模型载入的 z 坐标
-->

保存文件后，在终端source一下后再执行指令：

conda activate hjx

roslaunch urdf02_gazebo demo01_helloworld.launch

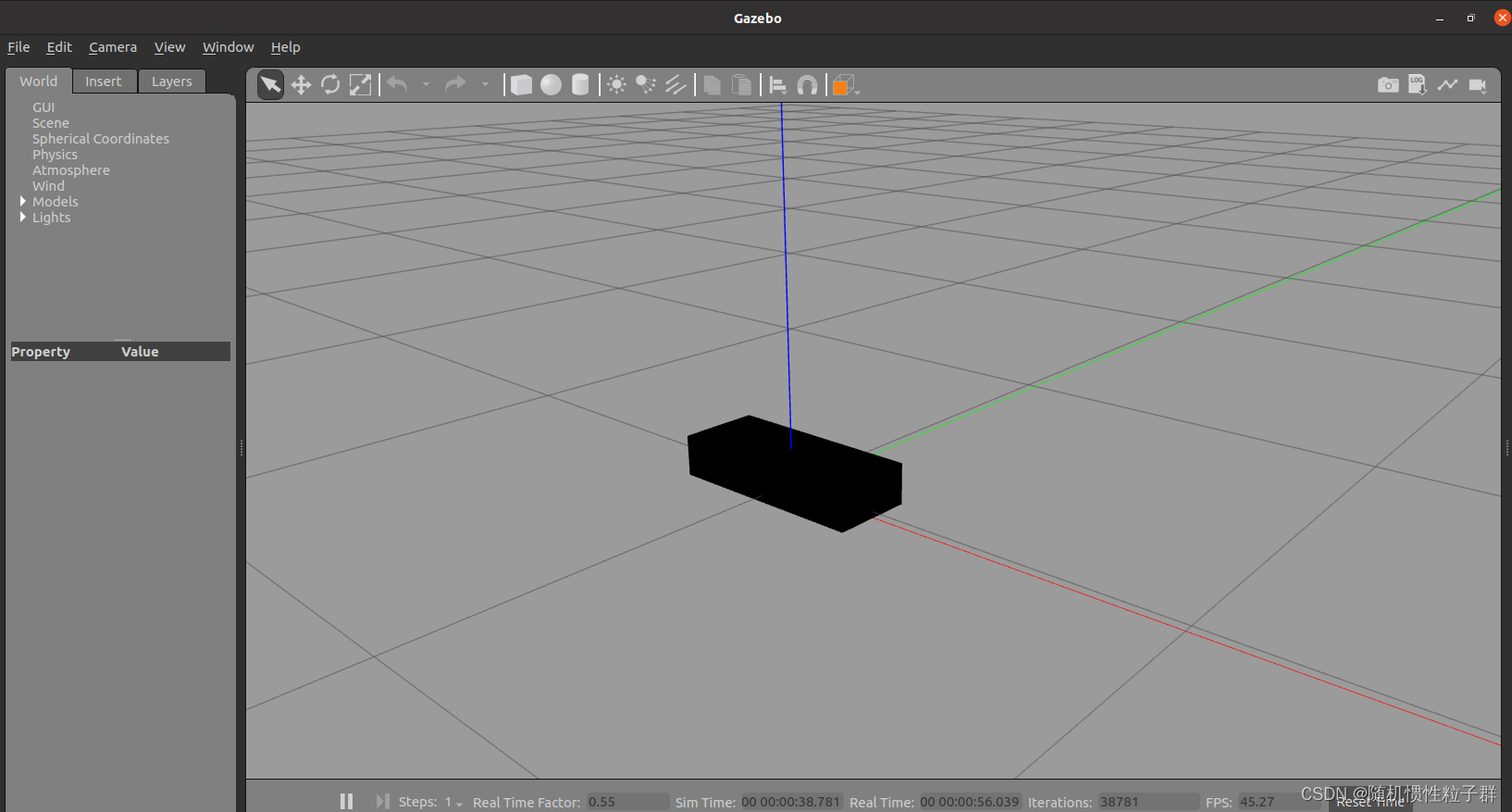

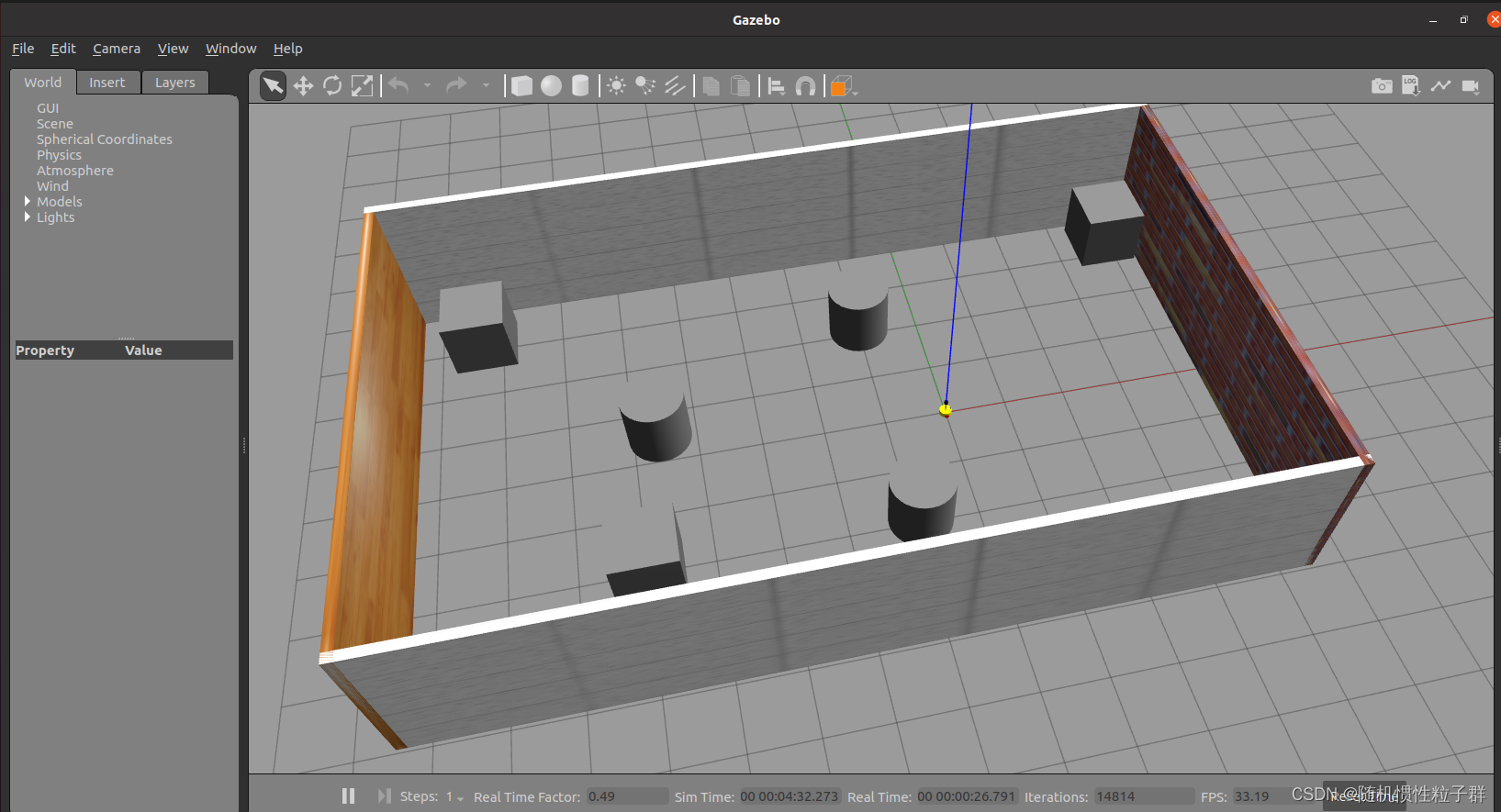

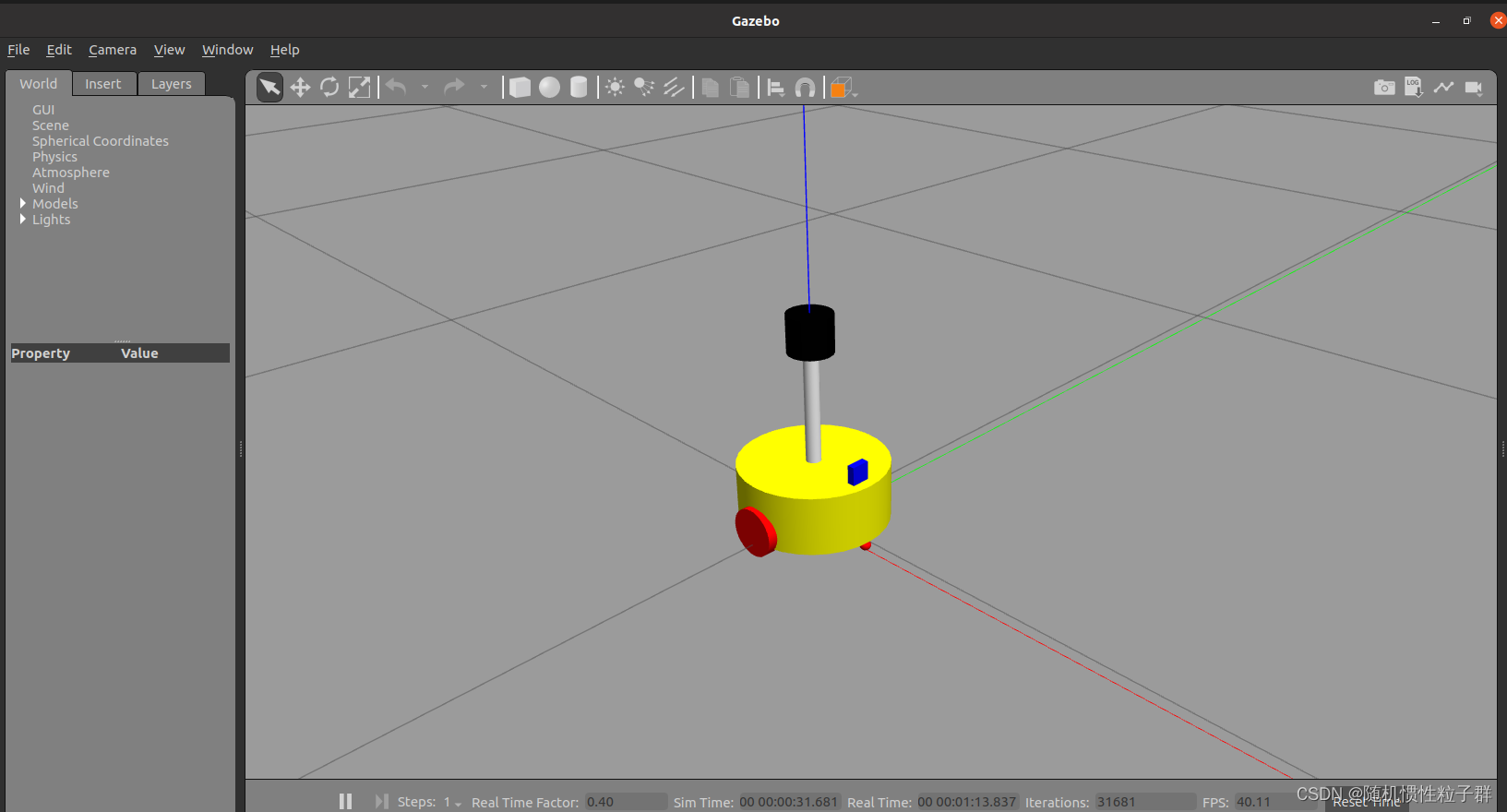

可以发现如下界面，说明gazebo启动成功：

URDF集成Gazebo相关设置

        较之于 rviz，gazebo在集成 URDF 时，需要做些许修改，比如:必须添加 collision 碰撞属性相关参数、必须添加 inertial 惯性矩阵相关参数，另外，如果直接移植 Rviz 中机器人的颜色设置是没有显示的，颜色设置也必须做相应的变更。

1.collision

如果机器人link是标准的几何体形状，和link的 visual 属性设置一致即可。

2.inertial

惯性矩阵的设置需要结合link的质量与外形参数动态生成，标准的球体、圆柱与立方体的惯性矩阵公式如下(已经封装为 xacro 实现):

球体惯性矩阵：

<!-- Macro for inertia matrix -->
    <xacro:macro name="sphere_inertial_matrix" params="m r">
        <inertial>
            <mass value="${m}" />
            <inertia ixx="${2*m*r*r/5}" ixy="0" ixz="0"
                iyy="${2*m*r*r/5}" iyz="0"
                izz="${2*m*r*r/5}" />
        </inertial>
    </xacro:macro>

圆柱惯性矩阵：

<xacro:macro name="cylinder_inertial_matrix" params="m r h">
        <inertial>
            <mass value="${m}" />
            <inertia ixx="${m*(3*r*r+h*h)/12}" ixy = "0" ixz = "0"
                iyy="${m*(3*r*r+h*h)/12}" iyz = "0"
                izz="${m*r*r/2}" />
        </inertial>
    </xacro:macro>

立方体惯性矩阵：

 <xacro:macro name="Box_inertial_matrix" params="m l w h">
       <inertial>
               <mass value="${m}" />
               <inertia ixx="${m*(h*h + l*l)/12}" ixy = "0" ixz = "0"
                   iyy="${m*(w*w + l*l)/12}" iyz= "0"
                   izz="${m*(w*w + h*h)/12}" />
       </inertial>
   </xacro:macro>

        需要注意的是，原则上，除了 base_footprint 外，机器人的每个刚体部分都需要设置惯性矩阵，且惯性矩阵必须经计算得出，如果随意定义刚体部分的惯性矩阵，那么可能会导致机器人在 Gazebo 中出现抖动，移动等现象。

3.颜色设置

在 gazebo 中显示 link 的颜色，必须要使用指定的标签:

<gazebo reference="link节点名称">
     <material>Gazebo/Blue</material>
</gazebo>

PS：material 标签中，设置的值区分大小写，颜色可以设置为 Red Blue Green Black .....

URDF集成Gazebo实操

需求描述:

将先前的机器人模型(xacro版)显示在 gazebo 中

实现流程:

  1. 需要编写封装惯性矩阵算法的 xacro 文件

  2. 为机器人模型中的每一个 link 添加 collision 和 inertial 标签，并且重置颜色属性

  3. 在 launch 文件中启动 gazebo 并添加机器人模型

1.编写封装惯性矩阵算法的 xacro 文件

下面在urdf02_gazebo文件夹中的urdf文件夹下创建一个head.xacro文件：

<robot name="base" xmlns:xacro="http://wiki.ros.org/xacro">
    <!-- Macro for inertia matrix -->
    <xacro:macro name="sphere_inertial_matrix" params="m r">
        <inertial>
            <mass value="${m}" />
            <inertia ixx="${2*m*r*r/5}" ixy="0" ixz="0"
                iyy="${2*m*r*r/5}" iyz="0"
                izz="${2*m*r*r/5}" />
        </inertial>
    </xacro:macro>

    <xacro:macro name="cylinder_inertial_matrix" params="m r h">
        <inertial>
            <mass value="${m}" />
            <inertia ixx="${m*(3*r*r+h*h)/12}" ixy = "0" ixz = "0"
                iyy="${m*(3*r*r+h*h)/12}" iyz = "0"
                izz="${m*r*r/2}" />
        </inertial>
    </xacro:macro>

    <xacro:macro name="Box_inertial_matrix" params="m l w h">
       <inertial>
               <mass value="${m}" />
               <inertia ixx="${m*(h*h + l*l)/12}" ixy = "0" ixz = "0"
                   iyy="${m*(w*w + l*l)/12}" iyz= "0"
                   izz="${m*(w*w + h*h)/12}" />
       </inertial>
   </xacro:macro>
</robot>
2.复制相关 xacro 文件，并设置 collision inertial 以及 color 等参数

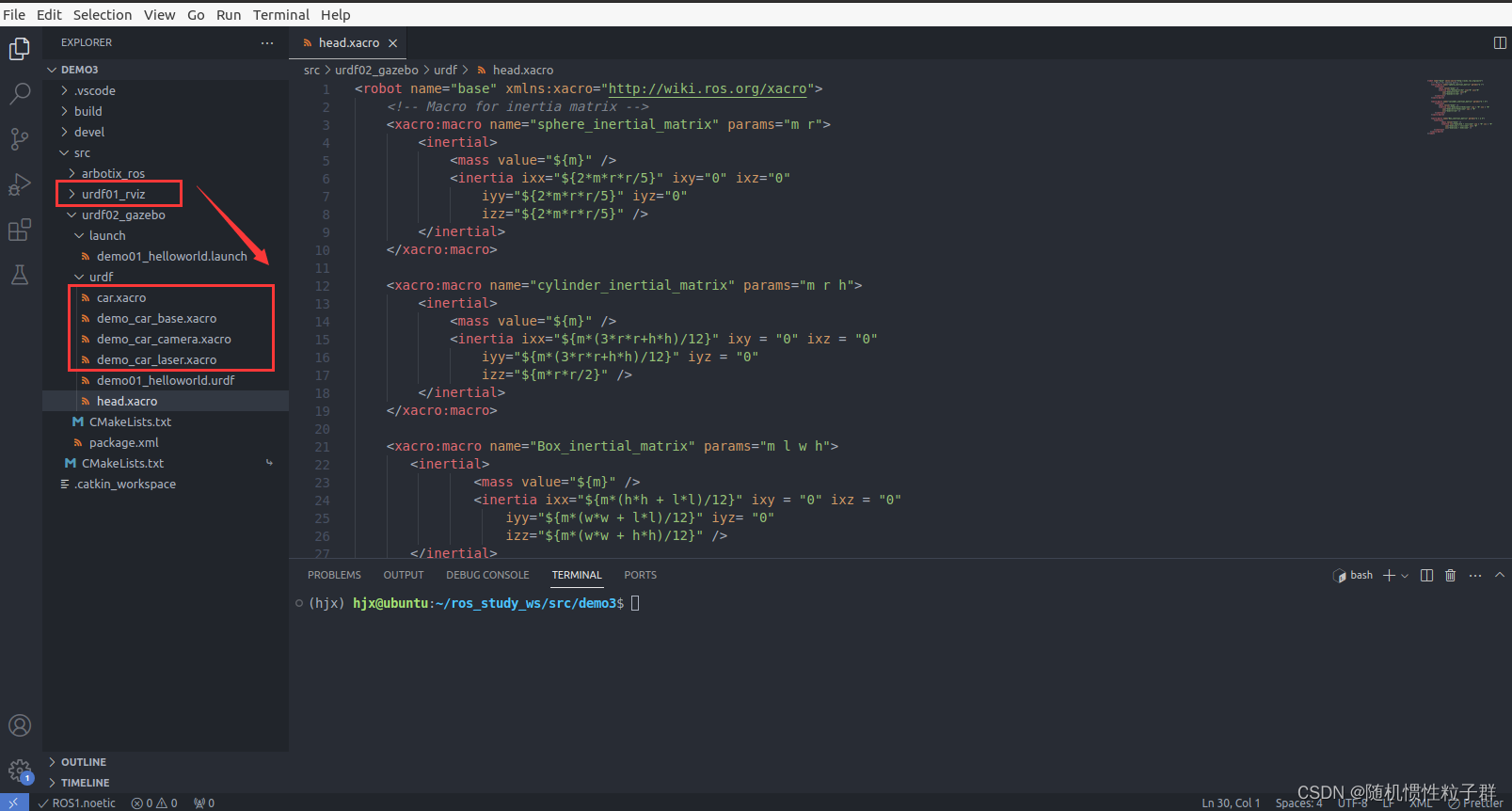

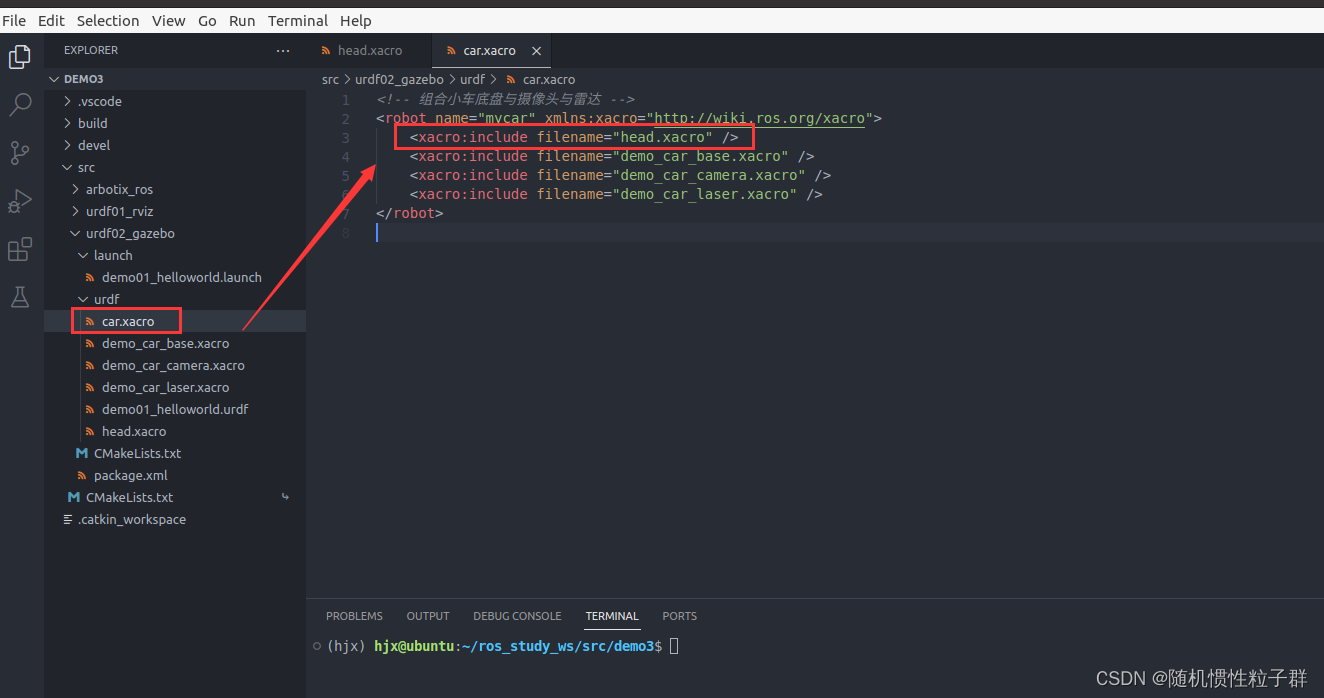

将先前的urdf01_rviz功能包中的xacro文件夹下的如下4个文件复制到urdf02_gazebo功能包中：

 继续如下进行操作，将对应代码复制到对应的文件当中：

A.底盘 Xacro 文件（demo_car_base.xacro）
<!--
    使用 xacro 优化 URDF 版的小车底盘实现：

    实现思路:
    1.将一些常量、变量封装为 xacro:property
      比如:PI 值、小车底盘半径、离地间距、车轮半径、宽度 ....
    2.使用 宏 封装驱动轮以及支撑轮实现，调用相关宏生成驱动轮与支撑轮

-->
<!-- 根标签，必须声明 xmlns:xacro -->
<robot name="my_base" xmlns:xacro="http://www.ros.org/wiki/xacro">
    <!-- 封装变量、常量 -->
    <!-- PI 值设置精度需要高一些，否则后续车轮翻转量计算时，可能会出现肉眼不能察觉的车轮倾斜，从而导致模型抖动 -->
    <xacro:property name="PI" value="3.1415926"/>
    <!-- 宏:黑色设置 -->
    <material name="black">
        <color rgba="0.0 0.0 0.0 1.0" />
    </material>
    <!-- 底盘属性 -->
    <xacro:property name="base_footprint_radius" value="0.001" /> <!-- base_footprint 半径  -->
    <xacro:property name="base_link_radius" value="0.1" /> <!-- base_link 半径 -->
    <xacro:property name="base_link_length" value="0.08" /> <!-- base_link 长 -->
    <xacro:property name="earth_space" value="0.015" /> <!-- 离地间距 -->
    <xacro:property name="base_link_m" value="0.5" /> <!-- 质量  -->

    <!-- 底盘 -->
    <link name="base_footprint">
      <visual>
        <geometry>
          <sphere radius="${base_footprint_radius}" />
        </geometry>
      </visual>
    </link>

    <link name="base_link">
      <visual>
        <geometry>
          <cylinder radius="${base_link_radius}" length="${base_link_length}" />
        </geometry>
        <origin xyz="0 0 0" rpy="0 0 0" />
        <material name="yellow">
          <color rgba="0.5 0.3 0.0 0.5" />
        </material>
      </visual>
      <collision>
        <geometry>
          <cylinder radius="${base_link_radius}" length="${base_link_length}" />
        </geometry>
        <origin xyz="0 0 0" rpy="0 0 0" />
      </collision>
      <xacro:cylinder_inertial_matrix m="${base_link_m}" r="${base_link_radius}" h="${base_link_length}" />

    </link>


    <joint name="base_link2base_footprint" type="fixed">
      <parent link="base_footprint" />
      <child link="base_link" />
      <origin xyz="0 0 ${earth_space + base_link_length / 2 }" />
    </joint>
    <gazebo reference="base_link">
        <material>Gazebo/Yellow</material>
    </gazebo>

    <!-- 驱动轮 -->
    <!-- 驱动轮属性 -->
    <xacro:property name="wheel_radius" value="0.0325" /><!-- 半径 -->
    <xacro:property name="wheel_length" value="0.015" /><!-- 宽度 -->
    <xacro:property name="wheel_m" value="0.05" /> <!-- 质量  -->

    <!-- 驱动轮宏实现 -->
    <xacro:macro name="add_wheels" params="name flag">
      <link name="${name}_wheel">
        <visual>
          <geometry>
            <cylinder radius="${wheel_radius}" length="${wheel_length}" />
          </geometry>
          <origin xyz="0.0 0.0 0.0" rpy="${PI / 2} 0.0 0.0" />
          <material name="black" />
        </visual>
        <collision>
          <geometry>
            <cylinder radius="${wheel_radius}" length="${wheel_length}" />
          </geometry>
          <origin xyz="0.0 0.0 0.0" rpy="${PI / 2} 0.0 0.0" />
        </collision>
        <xacro:cylinder_inertial_matrix m="${wheel_m}" r="${wheel_radius}" h="${wheel_length}" />

      </link>

      <joint name="${name}_wheel2base_link" type="continuous">
        <parent link="base_link" />
        <child link="${name}_wheel" />
        <origin xyz="0 ${flag * base_link_radius} ${-(earth_space + base_link_length / 2 - wheel_radius) }" />
        <axis xyz="0 1 0" />
      </joint>

      <gazebo reference="${name}_wheel">
        <material>Gazebo/Red</material>
      </gazebo>

    </xacro:macro>
    <xacro:add_wheels name="left" flag="1" />
    <xacro:add_wheels name="right" flag="-1" />
    <!-- 支撑轮 -->
    <!-- 支撑轮属性 -->
    <xacro:property name="support_wheel_radius" value="0.0075" /> <!-- 支撑轮半径 -->
    <xacro:property name="support_wheel_m" value="0.03" /> <!-- 质量  -->

    <!-- 支撑轮宏 -->
    <xacro:macro name="add_support_wheel" params="name flag" >
      <link name="${name}_wheel">
        <visual>
            <geometry>
                <sphere radius="${support_wheel_radius}" />
            </geometry>
            <origin xyz="0 0 0" rpy="0 0 0" />
            <material name="black" />
        </visual>
        <collision>
            <geometry>
                <sphere radius="${support_wheel_radius}" />
            </geometry>
            <origin xyz="0 0 0" rpy="0 0 0" />
        </collision>
        <xacro:sphere_inertial_matrix m="${support_wheel_m}" r="${support_wheel_radius}" />
      </link>

      <joint name="${name}_wheel2base_link" type="continuous">
          <parent link="base_link" />
          <child link="${name}_wheel" />
          <origin xyz="${flag * (base_link_radius - support_wheel_radius)} 0 ${-(base_link_length / 2 + earth_space / 2)}" />
          <axis xyz="1 1 1" />
      </joint>
      <gazebo reference="${name}_wheel">
        <material>Gazebo/Red</material>
      </gazebo>
    </xacro:macro>

    <xacro:add_support_wheel name="front" flag="1" />
    <xacro:add_support_wheel name="back" flag="-1" />


</robot>

注意: 如果机器人模型在 Gazebo 中产生了抖动，滑动，缓慢位移 .... 诸如此类情况，请查看

  1. 惯性矩阵是否设置了，且设置是否正确合理

  2. 车轮翻转需要依赖于 PI 值，如果 PI 值精度偏低，也可能导致上述情况产生

B.摄像头 Xacro 文件（demo_car_camera）
<!-- 摄像头相关的 xacro 文件 -->
<robot name="my_camera" xmlns:xacro="http://wiki.ros.org/xacro">
    <!-- 摄像头属性 -->
    <xacro:property name="camera_length" value="0.01" /> <!-- 摄像头长度(x) -->
    <xacro:property name="camera_width" value="0.025" /> <!-- 摄像头宽度(y) -->
    <xacro:property name="camera_height" value="0.025" /> <!-- 摄像头高度(z) -->
    <xacro:property name="camera_x" value="0.08" /> <!-- 摄像头安装的x坐标 -->
    <xacro:property name="camera_y" value="0.0" /> <!-- 摄像头安装的y坐标 -->
    <xacro:property name="camera_z" value="${base_link_length / 2 + camera_height / 2}" /> <!-- 摄像头安装的z坐标:底盘高度 / 2 + 摄像头高度 / 2  -->

    <xacro:property name="camera_m" value="0.01" /> <!-- 摄像头质量 -->

    <!-- 摄像头关节以及link -->
    <link name="camera">
        <visual>
            <geometry>
                <box size="${camera_length} ${camera_width} ${camera_height}" />
            </geometry>
            <origin xyz="0.0 0.0 0.0" rpy="0.0 0.0 0.0" />
            <material name="black" />
        </visual>
        <collision>
            <geometry>
                <box size="${camera_length} ${camera_width} ${camera_height}" />
            </geometry>
            <origin xyz="0.0 0.0 0.0" rpy="0.0 0.0 0.0" />
        </collision>
        <xacro:Box_inertial_matrix m="${camera_m}" l="${camera_length}" w="${camera_width}" h="${camera_height}" />
    </link>

    <joint name="camera2base_link" type="fixed">
        <parent link="base_link" />
        <child link="camera" />
        <origin xyz="${camera_x} ${camera_y} ${camera_z}" />
    </joint>
    <gazebo reference="camera">
        <material>Gazebo/Blue</material>
    </gazebo>
</robot>
C.雷达 Xacro 文件（demo_car_laser）
<!--
    小车底盘添加雷达
-->
<robot name="my_laser" xmlns:xacro="http://wiki.ros.org/xacro">

    <!-- 雷达支架 -->
    <xacro:property name="support_length" value="0.15" /> <!-- 支架长度 -->
    <xacro:property name="support_radius" value="0.01" /> <!-- 支架半径 -->
    <xacro:property name="support_x" value="0.0" /> <!-- 支架安装的x坐标 -->
    <xacro:property name="support_y" value="0.0" /> <!-- 支架安装的y坐标 -->
    <xacro:property name="support_z" value="${base_link_length / 2 + support_length / 2}" /> <!-- 支架安装的z坐标:底盘高度 / 2 + 支架高度 / 2  -->

    <xacro:property name="support_m" value="0.02" /> <!-- 支架质量 -->

    <link name="support">
        <visual>
            <geometry>
                <cylinder radius="${support_radius}" length="${support_length}" />
            </geometry>
            <origin xyz="0.0 0.0 0.0" rpy="0.0 0.0 0.0" />
            <material name="red">
                <color rgba="0.8 0.2 0.0 0.8" />
            </material>
        </visual>

        <collision>
            <geometry>
                <cylinder radius="${support_radius}" length="${support_length}" />
            </geometry>
            <origin xyz="0.0 0.0 0.0" rpy="0.0 0.0 0.0" />
        </collision>

        <xacro:cylinder_inertial_matrix m="${support_m}" r="${support_radius}" h="${support_length}" />

    </link>

    <joint name="support2base_link" type="fixed">
        <parent link="base_link" />
        <child link="support" />
        <origin xyz="${support_x} ${support_y} ${support_z}" />
    </joint>

    <gazebo reference="support">
        <material>Gazebo/White</material>
    </gazebo>

    <!-- 雷达属性 -->
    <xacro:property name="laser_length" value="0.05" /> <!-- 雷达长度 -->
    <xacro:property name="laser_radius" value="0.03" /> <!-- 雷达半径 -->
    <xacro:property name="laser_x" value="0.0" /> <!-- 雷达安装的x坐标 -->
    <xacro:property name="laser_y" value="0.0" /> <!-- 雷达安装的y坐标 -->
    <xacro:property name="laser_z" value="${support_length / 2 + laser_length / 2}" /> <!-- 雷达安装的z坐标:支架高度 / 2 + 雷达高度 / 2  -->

    <xacro:property name="laser_m" value="0.1" /> <!-- 雷达质量 -->

    <!-- 雷达关节以及link -->
    <link name="laser">
        <visual>
            <geometry>
                <cylinder radius="${laser_radius}" length="${laser_length}" />
            </geometry>
            <origin xyz="0.0 0.0 0.0" rpy="0.0 0.0 0.0" />
            <material name="black" />
        </visual>
        <collision>
            <geometry>
                <cylinder radius="${laser_radius}" length="${laser_length}" />
            </geometry>
            <origin xyz="0.0 0.0 0.0" rpy="0.0 0.0 0.0" />
        </collision>
        <xacro:cylinder_inertial_matrix m="${laser_m}" r="${laser_radius}" h="${laser_length}" />
    </link>

    <joint name="laser2support" type="fixed">
        <parent link="support" />
        <child link="laser" />
        <origin xyz="${laser_x} ${laser_y} ${laser_z}" />
    </joint>
    <gazebo reference="laser">
        <material>Gazebo/Black</material>
    </gazebo>
</robot>
D.组合底盘、摄像头与雷达的 Xacro 文件
<!-- 组合小车底盘与摄像头与雷达 -->
<robot name="mycar" xmlns:xacro="http://wiki.ros.org/xacro">
    <xacro:include filename="head.xacro" />
    <xacro:include filename="demo_car_base.xacro" />
    <xacro:include filename="demo_car_camera.xacro" />
    <xacro:include filename="demo_car_laser.xacro" />
</robot>

  注意这一步需要在car.xacro这个文件中添加如下框选的代码：

3.在 gazebo 中执行

继续创建一个launch 文件（demo02_car.launch）:

<launch>
    <!-- 将 Urdf 文件的内容加载到参数服务器 -->
    <param name="robot_description" command="$(find xacro)/xacro $(find urdf02_gazebo)/urdf/car.xacro" />
    <!-- 启动 gazebo -->
    <include file="$(find gazebo_ros)/launch/empty_world.launch" />

    <!-- 在 gazebo 中显示机器人模型 -->
    <node pkg="gazebo_ros" type="spawn_model" name="model" args="-urdf -model mycar -param robot_description"  />
</launch>

保存文件后，新开一个终端source一下后再执行指令：

conda activate hjx

roslaunch urdf02_gazebo demo02_car.launch

可以发现如下界面，说明机器人在gazebo显示成功：

Gazebo仿真环境搭建

        到目前为止，我们已经可以将机器人模型显示在 Gazebo 之中了，但是当前默认情况下，在 Gazebo 中机器人模型是在 empty world 中，并没有类似于房间、家具、道路、树木... 之类的仿真物，如何在 Gazebo 中创建仿真环境呢？

Gazebo 中创建仿真实现方式有两种:

  • 方式1: 直接添加内置组件创建仿真环境

  • 方式2: 手动绘制仿真环境(更为灵活)

也还可以直接下载使用官方或第三方提高的仿真环境插件。

1.添加内置组件创建仿真环境
1.1启动 Gazebo 并添加组件

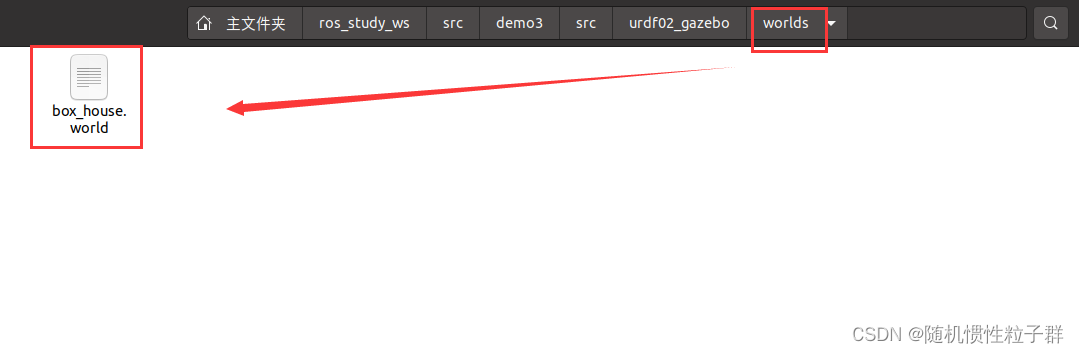

首先在urdf02_gazebo功能包下新建一个worlds目录，再将先前的box_house.world文件复制到worlds目录中：

接下来需要继续编写launch文件（demo03_env.launch）：

<launch>
    <!-- 将 Urdf 文件的内容加载到参数服务器 -->
    <param name="robot_description" command="$(find xacro)/xacro $(find urdf02_gazebo)/urdf/car.xacro" />
    <!-- 启动 gazebo -->
    <include file="$(find gazebo_ros)/launch/empty_world.launch" >
        <arg name="world_name" value="$(find urdf02_gazebo)/worlds/box_house.world"  />
    </include>

    <!-- 在 gazebo 中显示机器人模型 -->
    <node pkg="gazebo_ros" type="spawn_model" name="model" args="-urdf -model mycar -param robot_description"  />
</launch>

保存文件后，新开一个终端source一下后执行：

conda activate hjx

roslaunch urdf02_gazebo demo03_env.launch

可以发现出现如下界面，说明仿真环境添加成功：

1.2保存仿真环境

        选择 file ---> Save World as 选择保存路径(功能包下: worlds 目录)，文件名自定义，后缀名设置为 .world

2.自定义仿真环境
2.1 启动 gazebo 打开构建面板，绘制仿真环境

需要先开启roscore，再开一个终端输入：gazebo

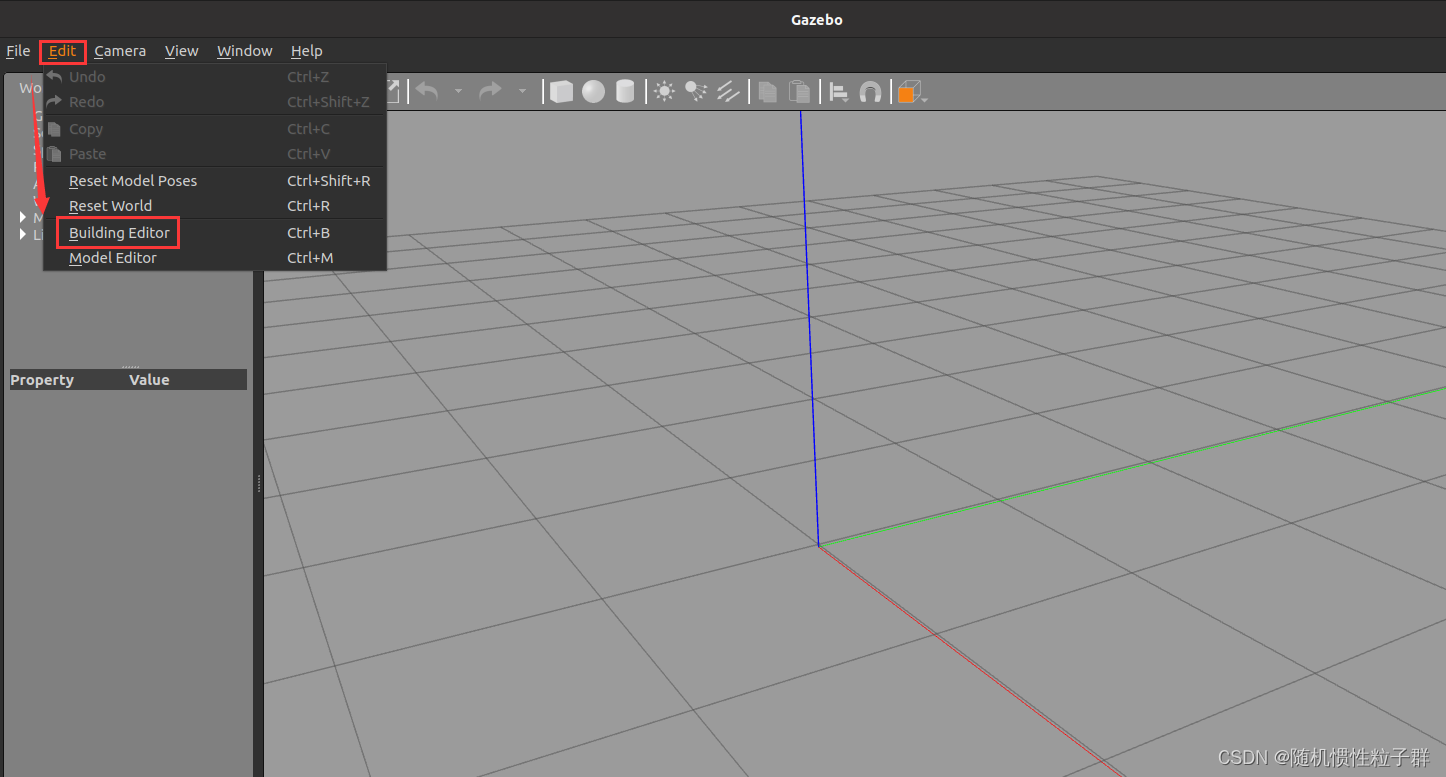

打开gazebo后，点击：

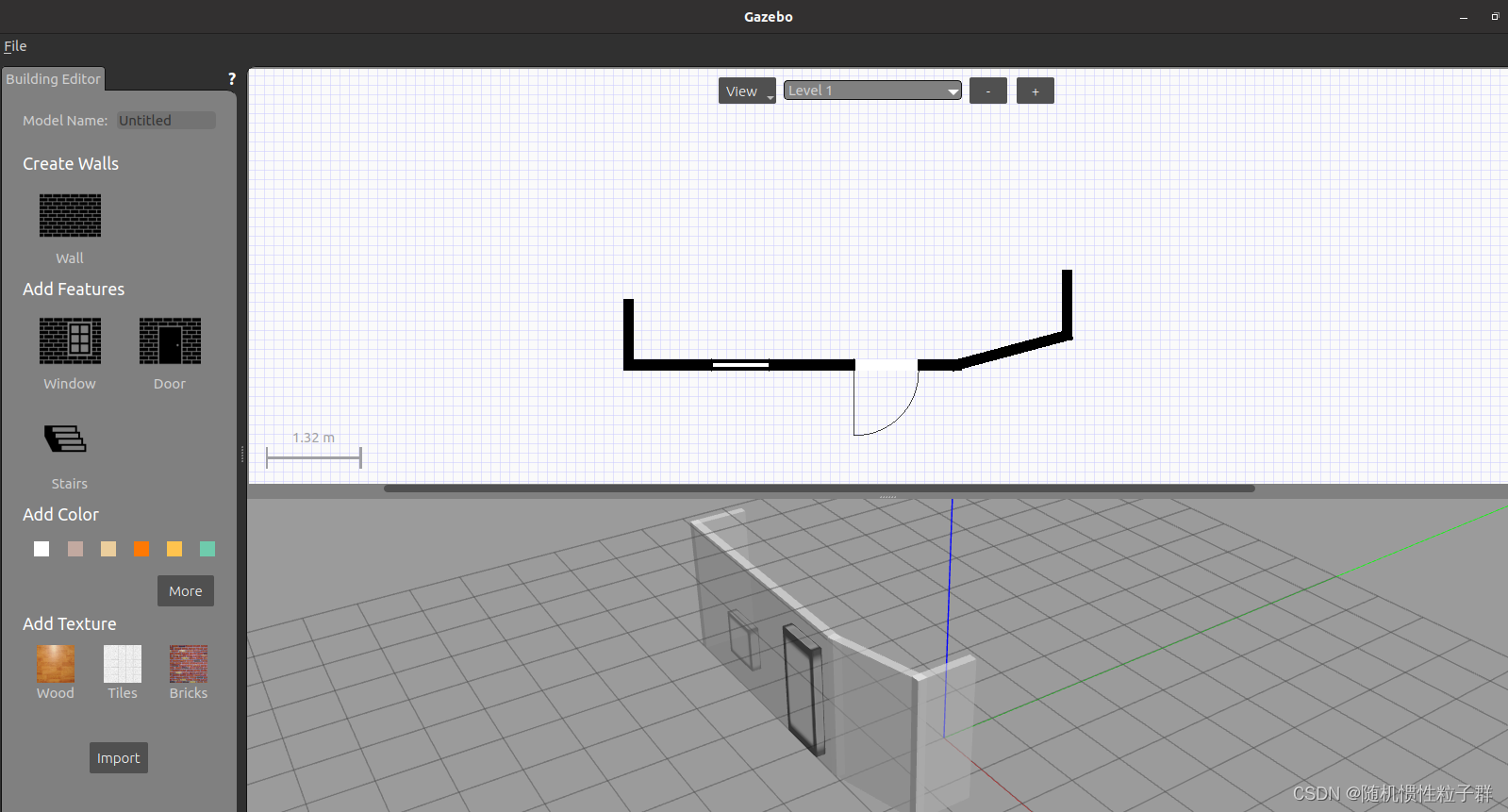

可以进行自定义绘制仿真环境：

2.2 保存构建的环境

点击: 左上角 file ---> Save (保存路径功能包下的: models)

然后 file ---> Exit Building Editor

2.3 保存为 world 文件

可以像方式1一样再添加一些插件，然后保存为 world 文件(保存路径功能包下的: worlds)

2.4 启动

同方式1

3.使用官方提供的插件

当前 Gazebo 提供的仿真道具有限，还可以下载官方支持，可以提供更为丰富的仿真实现，具体实现如下:

3.1 下载官方模型库

git clone https://github.com/osrf/gazebo_models

注意: 此过程可能比较耗时

3.2 将模型库复制进 gazebo

将得到的gazebo_models文件夹内容复制到 /usr/share/gazebo-*/models

3.3 应用

重启 Gazebo，选择左侧菜单栏的 insert 可以选择并插入相关道具了

        好啦 ~ 由于篇幅原因，目前有关URDF与Rviz的博客到此结束，但是，【ROS机器人入门：机器人系统仿真 】这个系列还没有结束。

后续的博客链接请见：

ROS机器人入门：机器人系统仿真【学习记录】——3-CSDN博客

 这篇博客的学习网址为：227引言_机器人系统仿真_哔哩哔哩_bilibili
所对应的图文教程为：6.1 概述 · Autolabor-ROS机器人入门课程《ROS理论与实践》零基础教程

参考资料：

第 6 章 机器人系统仿真 · Autolabor-ROS机器人入门课程《ROS理论与实践》零基础教程

随机惯性粒子群
关注
  • 5
    点赞
  • 踩
  • 6
    收藏
    觉得还不错? 一键收藏
  • 打赏
    打赏
  • 0
    评论
专栏目录
ROS机器人系统学习理论与实践（完整版课件）
07-05
内容包含如下： 机器人SLAM与自主导航 课件 ...ROS理论与实践 8.ROS机器人综合应用 课件 ROS理论与实践 9.ROS2.0 课件 ROS基础 该课件通俗易懂，适合新手自学研究或教师上课使用。 课件配套语言：python或c++
ROS机器人入门：机器人系统仿真【学习记录】——1
qq_54900679的博客
04-26 823
ROS机器人入门：机器人系统仿真
ROS学习6：ROS机器人系统仿真
qq_42994487的博客
04-27 4146
ROS学习6：ROS机器人系统仿真
【ROS2机器人入门到实战】
热门推荐
生活不止眼前的苟且
06-24 1万+
1.ROS2前世今生2.ROS与ROS2对比3.动手安装ROS24.ROS2初体验。
ROS学习7：ROS机器人导航仿真
qq_42994487的博客
04-27 1257
ROS学习7：ROS机器人导航仿真
ROS机器人仿真（建图、定位、路径规划）-程序
12-19
ROS机器人仿真（建图、定位、路径规划）
基于ROS的机器人定位与导航系统的仿真设计.pdf
08-14
#资源达人分享计划#
基于鱼香ROS2的机器人建模与仿真小实验
10-27
基于鱼香ROShttps://fishros.com/d2lros2/#/第三章的内容 搭建机器人系统，并在gazebo和rviz里进行仿真
ROS控制器插件及机器人模型
El_ia_uk的博客
05-13 408
其中惯性旋转矩阵设计的比较大，之所以这样设置是因为在gazebo作仿真时，物理参数的影响会十分大，若建模时，所有的参数都是正确的，也可正常导出URDF，但放入gazebo中时，不一定是正常的，机械臂可能会东倒西歪。如果对碰撞、摩擦这些没有很大的要求，就可以依照上面的规则来进行设计，虽然与真实机器之间有差距但可以稳定的进行仿真。通过urdf_spawner节点来产生模型（gazebo提供的功能），主要是将上面的模型添加进gazebo，因此会有如下参数：模型从哪来，模型的类型是什么，模型叫什么。
FANUC机器人初始化系统的基本方法和步骤
Robot_PLC_自动化学院
05-13 54
FANUC机器人初始化系统的基本方法和步骤
2024年3月 电子学会青少年等级考试机器人理论真题六级
最新发布
No0d1es的博客
05-14 743
局域网下本机的IP地址是192.168.20.250，网络上另一台设备的IP地址是192.168.20.251，使用ping命令在本机上查看两台设备是否网络连通，下列选项中，正确的命令是？ESP32 for Arduino 提供的WiFi类库的成员函数中，用于设定ESP32主控板为STA模式的成员函数是？ESP32 for Arduino SPI类库，关于成员函数transfer()的功能，下列描述正确的是？使用ESP32 for Arduino SPI类库，下列选项中，用于初始化SPI接口的成员函数是？
如何使用 ERNIE 千帆大模型基于 Flask 搭建智能英语能力评测对话网页机器人（详细教程）
唤醒手腕的博客
05-10 1026
在与用户的聊天对话中，它表现出了更高的准确性和自然度，使得其在虚拟助手、在线客服和社交媒体等场景中具备了更出色的表现。ERNIE-3.5支持多种NLP任务，包括文本分类、命名实体识别、语义匹配等，适用于需要文本分析和理解的场景，如情感分析、智能问答、文本摘要等。在调用 SDK 前，需要先初始化 应用API Key（即AK） 和 应用Secret Key（即SK），支持通过参数初始化、内置函数初始化、环境变量初始化三种方式进行初始化。方案一：加载环境变量 .env 配置文件。方案二：直接属性设置。
【LangChain学习之旅】—（21）聊天客服机器人的开发（上）
我们都是被分成两半的人，一边热爱生活，一边憎恨生活。面对生活，我们总是在矛盾的两端摇摆，在反复的矛盾和犹豫中，一边踉跄前行，一边重振旗鼓。我渴望改变，渴望变得更好，渴望找到出口……就像一个溺水人的挣扎，就像一个救生圈。我是一个矛盾集合体，想要变得快乐，但是
05-13 161
聊天机器人基本拥有了很多能力，有些能力来自于模型本身，比如 World Knowledge（世界知识）、总结、对话等等。除此之外，我们还为它武装了记忆功能以及检索内部文档的功能。除了基本的提示和 LLM 之外，记忆和检索是聊天机器人的核心组件。这两者使其不仅可以回忆起过去的交互，还可以提供最新的、特定领域的信息。在这个聊天机器人的构建过程中，我们进一步复习了 LangChain 中的对话模型、提示模板、记忆的实现，以及检索功能和 RAG 功能的实现。
ICRA 2024 成果介绍：基于 RRT* 的连续体机器人高效轨迹规划方法
MocapLeader的博客
05-10 590
ICRA 2024 最新入选论文，南方科技大学孟庆虎院士团队提出基于 RRT* 的连续体机器人高效轨迹规划方法。
Nachi那智不二越机器人维修技术合集
gzzirui2020的博客
05-10 889
4. 控制系统维修：控制系统是机器人的大脑，维修时需注意检查电路板、连接器等部件，确保控制系统正常运行。1. 伺服电机维修：伺服电机是机器人的关键部件，维修时需注意检查电机的电气连接、机械安装和内部绕组。3. 传感器维修：传感器是机器人的感知器官，维修时需注意检查传感器的连接线路、安装位置和灵敏度。3. 备份数据：定期备份机器人的控制程序、参数设置等重要数据，以防数据丢失。4. 电源管理：确保机器人电源稳定、可靠，避免电源波动对。2. 减速器维修：减速器是机器人的重要传动部件，Nachi不二越机器人维修。
【LangChain学习之旅】—（22）聊天客服机器人的开发（下）
我们都是被分成两半的人，一边热爱生活，一边憎恨生活。面对生活，我们总是在矛盾的两端摇摆，在反复的矛盾和犹豫中，一边踉跄前行，一边重振旗鼓。我渴望改变，渴望变得更好，渴望找到出口……就像一个溺水人的挣扎，就像一个救生圈。我是一个矛盾集合体，想要变得快乐，但是
05-13 86
Streamlit 和 Gradio 都是让数据科学家和开发者能够快速为机器学习模型创建 Web UI 的框架。Streamlit 是为数据应用、仪表板和可视化设计的。它提供了多种小部件，使得用户可以与数据和模型进行交互。它非常 Pythonic，意味着它的使用方式非常自然，对于熟悉 Python 的人来说非常直观。Gradio 更多是为了展示和演示机器学习模型。它提供了一种快速的方法，使非技术用户也能与机器学习模型进行交互，无需编写复杂的代码。以下是对它们特点进行的对比总结。
克鲁斯CLOOS机器人维修知识分享
gzzirui2020的博客
05-14 312
2. 听觉法：使用听诊器等工具，听取机器人各部件的运行声音，判断是否存在异响、摩擦等异常情况。4. 使用仪器：使用示波器、万用表等仪器，精确检测故障原因，进行维修或更换部件。1. 机器人无法启动：检查电源是否正常，电源插头是否插好，保险丝是否熔断等。2. 避免破坏：在拆卸机器人部件时，要轻拿轻放，避免损坏部件或造成其他故障。4. 机器人过热：检查散热系统是否正常，确保机器人的工作环境适宜。3. 手动调试：熟悉机器人控制系统，进行手动调试，逐步排查故障点。前，要了解故障原因和维修流程，按照流程进行维修操作。
ros机器人ubuntu仿真开发
07-09
ROS（机器人操作系统）是一种开源的机器人操作系统，提供了一个框架和工具来帮助开发者创建、编译和运行机器人应用程序。ROS的特点是模块化、可重用和分布式，它使得机器人开发变得更加灵活和高效。 在Ubuntu操作系统上进行ROS机器人仿真开发具有许多优势。首先，Ubuntu是一种基于Linux的操作系统，与ROS非常兼容。ROS的开发环境和工具包都可以在Ubuntu上进行安装和配置，使得程序员能够方便地开展ROS的开发和调试工作。 其次，Ubuntu作为一个开源的操作系统，兼容性强，并且有庞大的开发者社区。在Ubuntu上开发ROS机器人应用程序，可以方便地获取开源的ROS软件包，并从社区中获取支持和解决方案。这大大提高了开发效率和质量。 此外，Ubuntu提供了强大的图形化用户界面（GUI），如GNOME、Unity等，使得开发者可以使用图形化工具和界面来构建、调试和监控ROS机器人应用程序，而不仅仅是通过命令行界面（CLI）进行开发。 最后，Ubuntu是一种稳定、可靠和安全的操作系统。在ROS机器人仿真开发中，稳定性和安全性是非常重要的因素，以确保机器人应用程序的正确性和性能。Ubuntu不仅提供了一个稳定的平台，还有强大的安全性和管理工具，以确保ROS应用程序的稳定性和安全性。 综上所述，使用Ubuntu进行ROS机器人仿真开发是一个明智的选择。Ubuntu的兼容性、强大的开发者社区、图形化界面以及稳定性和安全性等优势，可以大大提高ROS机器人应用程序的开发效率和质量。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

随机惯性粒子群

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
