数据转换 | Matlab基于GADF格拉姆角差场一维数据转二维图像方法

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🌿 往期回顾可以关注主页，点击搜索

🔥 内容介绍

一、引言

近年来，随着深度学习技术的发展，基于图像的分析方法在各个领域得到了广泛应用。然而，许多实际应用场景中的数据并非以图像形式存在，而是以一维信号的形式呈现，例如声呐信号、地震信号等。为了将这些一维数据应用于图像分析方法，需要将它们转换为二维图像。

格拉姆角差场 (GADF, Gramian Angular Field) 是一种将一维时间序列数据转换为二维图像的有效方法。该方法基于格拉姆矩阵，通过计算时间序列数据不同时刻之间的夹角，生成一个描述数据变化趋势的二维矩阵，从而将一维数据转化为二维图像。

本文将详细介绍基于GADF方法的一维数据转二维图像的原理和应用，并探讨其优势和局限性。

二、GADF方法原理

GADF方法的核心思想是利用时间序列数据不同时刻之间的夹角关系，将一维数据转换为二维图像。具体步骤如下：

1. 数据预处理: 对原始一维数据进行标准化处理，例如归一化到[0,1]之间。

2. 格拉姆矩阵计算: 将时间序列数据看作向量空间中的向量，计算不同时刻之间向量的内积，得到格拉姆矩阵。格拉姆矩阵是一个对称矩阵，其元素反映了不同时刻之间数据的相似度。

3. 角度计算: 根据格拉姆矩阵，计算不同时刻之间向量的夹角，并将其转化为0到1之间的值，构建一个新的矩阵。

4. 图像生成: 将角度矩阵作为图像的像素值，即可生成二维图像。

三、GADF方法的优势

GADF方法具有以下优势：

1. 保留时间信息: GADF方法将一维时间序列数据转换为二维图像，但同时保留了数据的时间信息。图像中不同位置的像素值对应着时间序列数据不同时刻的值，因此可以直观地观察数据随时间的变化趋势。

2. 提高特征提取效率: 将一维数据转换为二维图像后，可以方便地利用图像分析方法提取特征。例如，可以利用卷积神经网络对图像进行特征提取，从而识别时间序列数据中的模式。

3. 简化数据处理: GADF方法可以将复杂的一维时间序列数据转化为简洁易懂的二维图像，简化了数据处理流程。

四、GADF方法的局限性

GADF方法也存在一些局限性：

1. 对数据长度敏感: GADF方法生成的图像尺寸与时间序列数据的长度有关。如果时间序列数据长度较短，生成的图像分辨率较低，可能会影响特征提取效果。

2. 对噪声敏感: GADF方法对数据噪声敏感。如果数据中存在噪声，会影响夹角计算结果，从而影响图像的质量。

3. 难以处理高维数据: GADF方法适用于一维时间序列数据，难以直接应用于高维数据。

五、GADF方法的应用

GADF方法已被广泛应用于多个领域，包括：

1. 时间序列分析: 用于识别时间序列数据中的模式和趋势，例如股票价格预测、天气预报等。

2. 语音识别: 用于将语音信号转换为图像，方便利用图像分析方法进行语音识别。

3. 医疗诊断: 用于分析心电图、脑电图等信号，辅助疾病诊断。

4. 机器故障诊断: 用于分析机器运行数据，识别潜在故障。

六、未来展望

GADF方法作为一种将一维数据转换为二维图像的有效方法，未来还有很大的发展空间。例如，可以探索新的GADF变体，以更好地处理高维数据、降低对噪声的敏感度。此外，可以结合深度学习技术，开发基于GADF的图像分析模型，进一步提高数据分析效率和精度。

七、结论

GADF方法是一种将一维数据转换为二维图像的有效方法，具有保留时间信息、提高特征提取效率、简化数据处理等优势。但该方法也存在一些局限性，例如对数据长度敏感、对噪声敏感、难以处理高维数据。未来，可以继续研究改进GADF方法，使其能够更好地应用于各个领域。

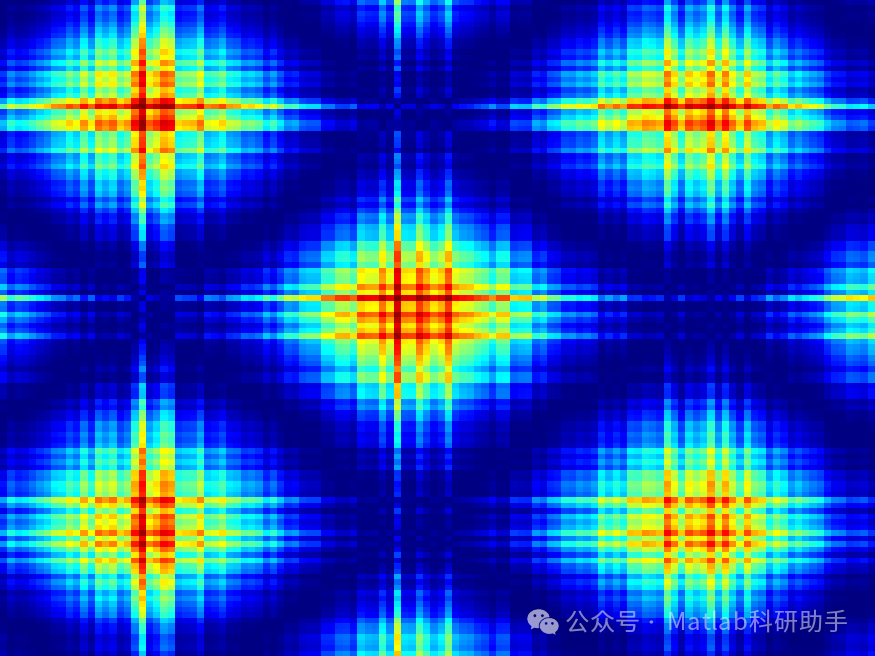

⛳️ 运行结果
