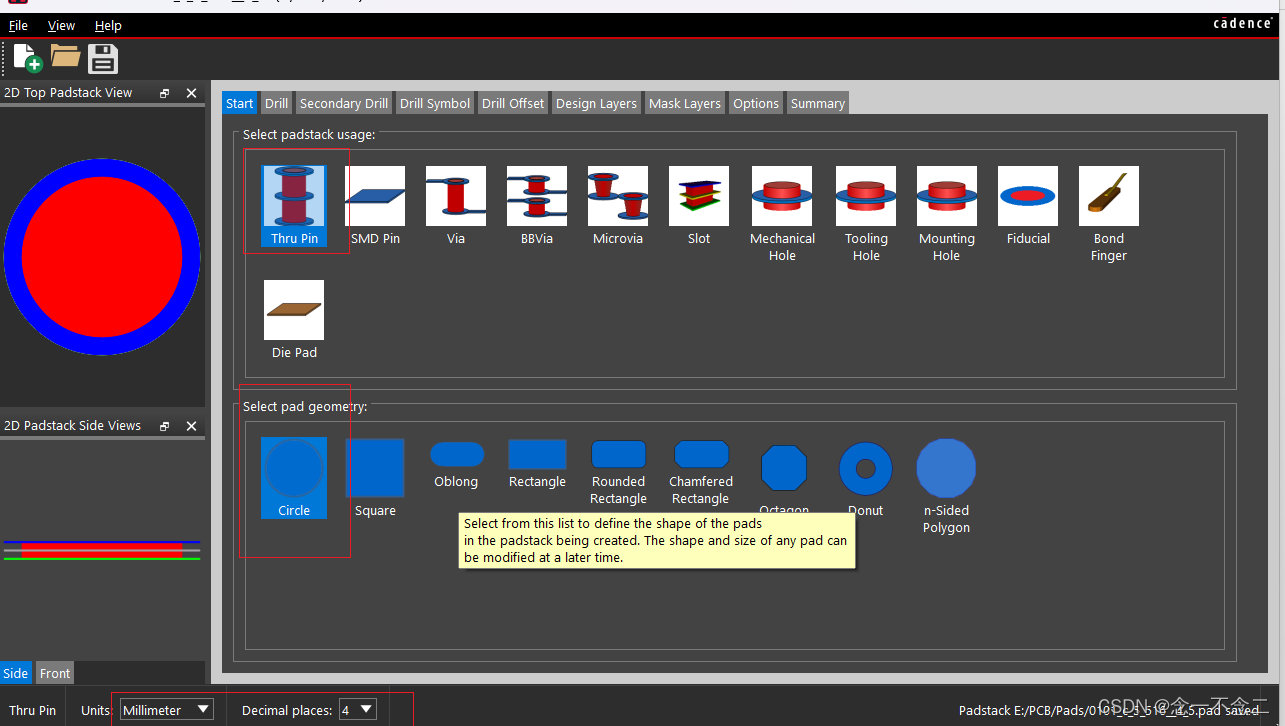

1.打开Padstack Editor,调整单位为Millimeter,选择如下图的圆形通孔焊盘。

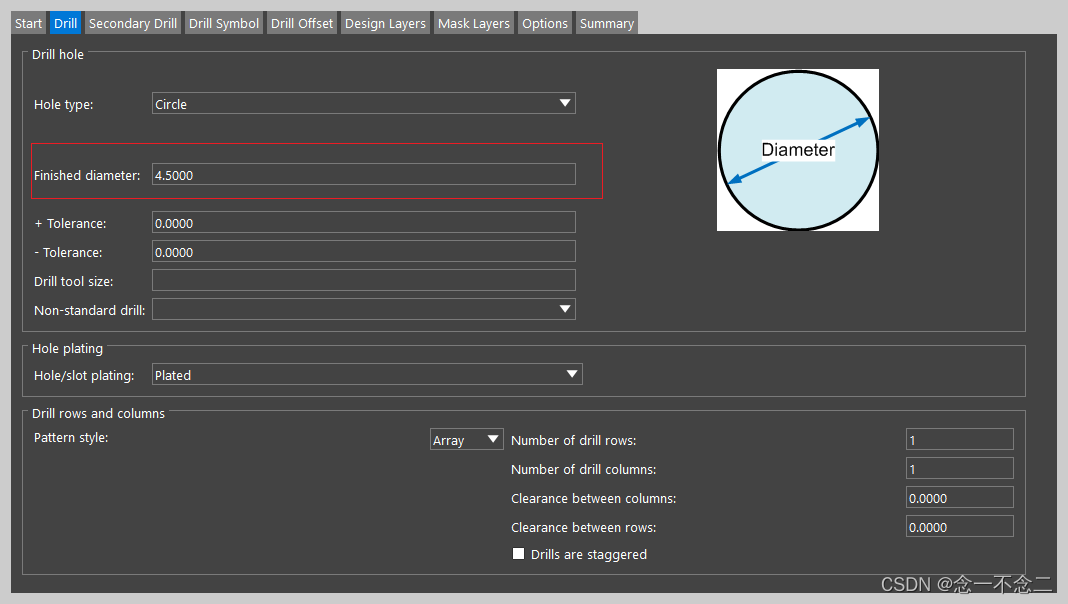

2. 在Drill下输入通孔的直径。

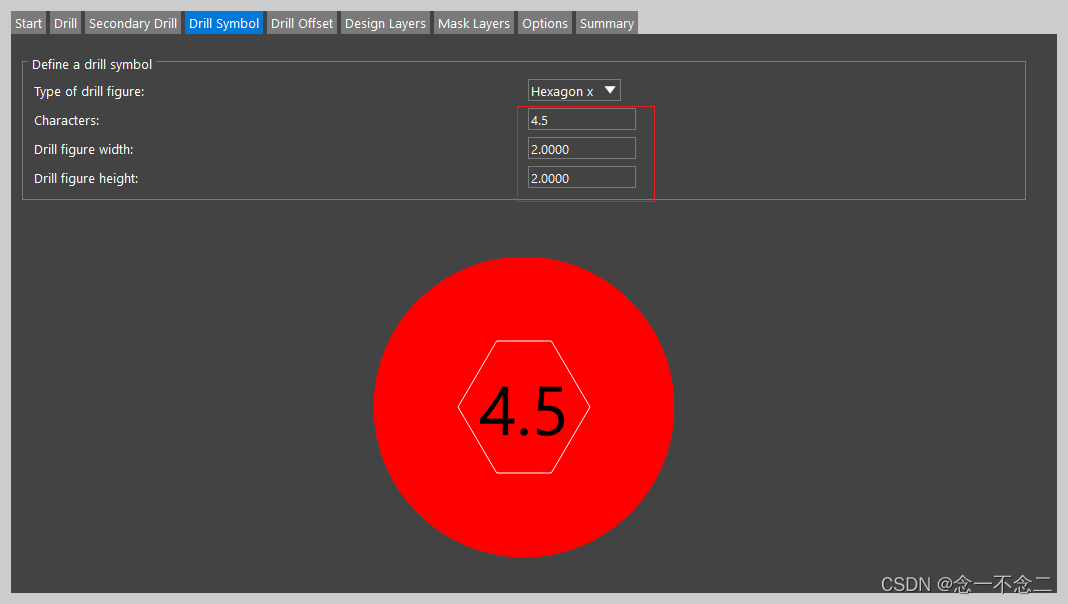

3.在Drill symbol下设置symbol。

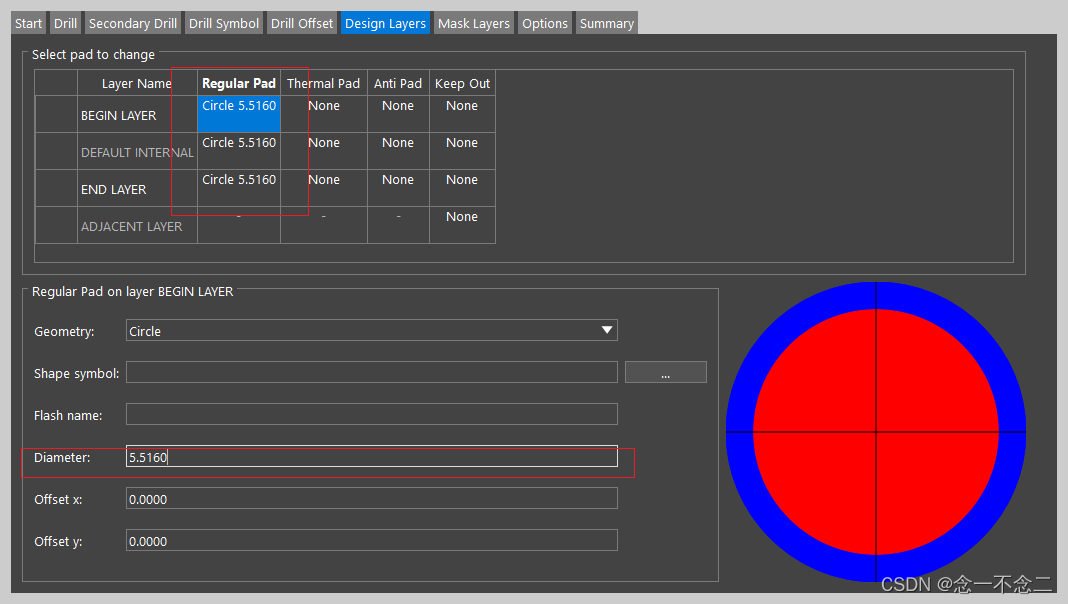

4.在Design Layers下设置顶层,中间层,底层(数据为外径)

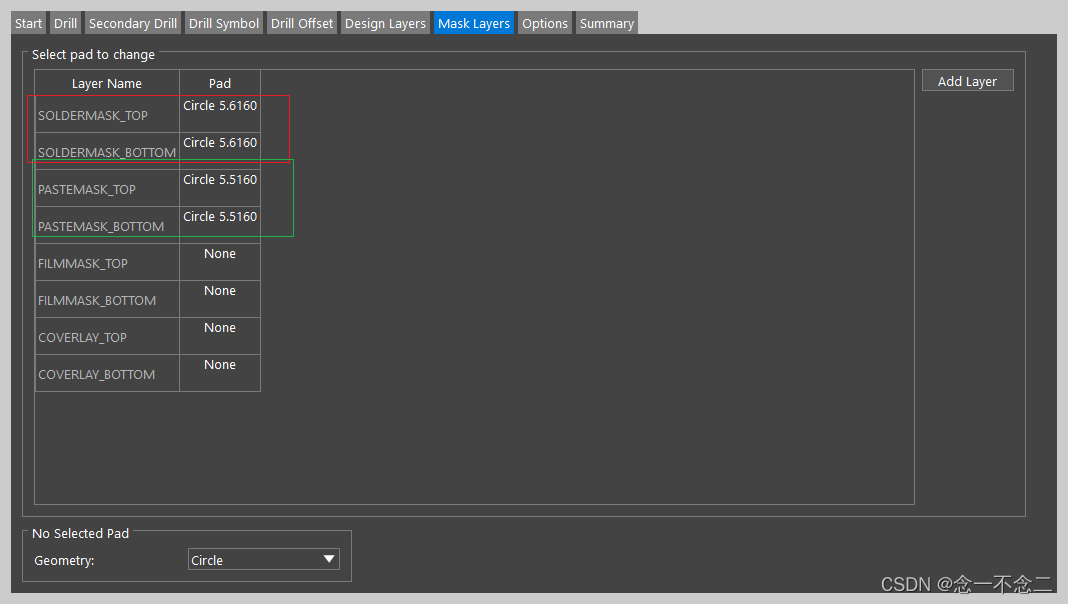

5.soldermask:阻焊层;pastemask:助焊层;
在顶层阻焊层和底层阻焊层输入:在原本外径的基础上加0.1mm;
在顶层助焊层和底层助焊层输入:外径;

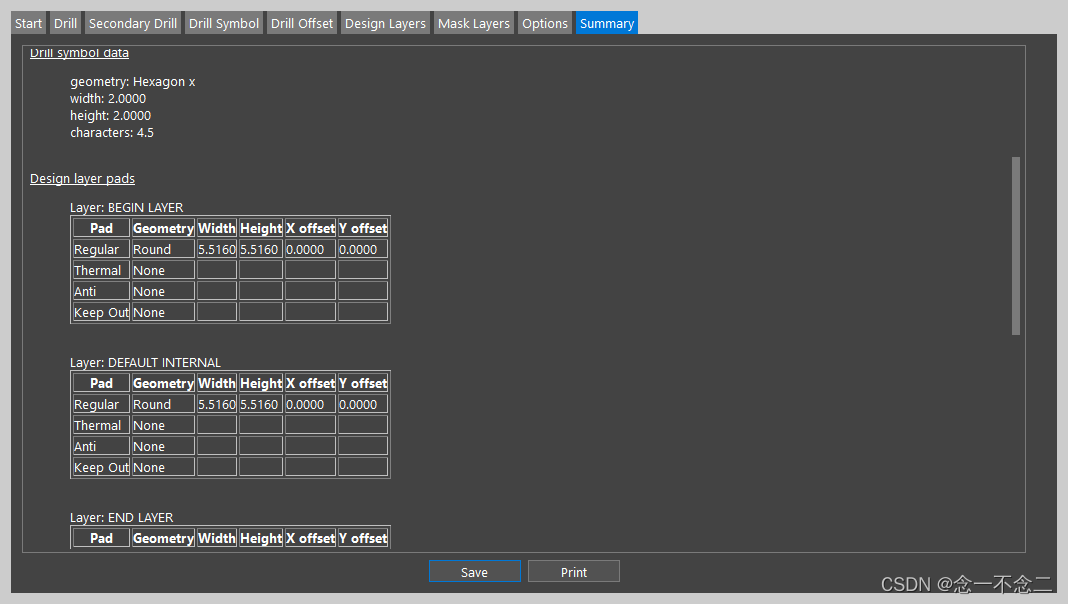

6.在Summary处检查无误之后可以保存

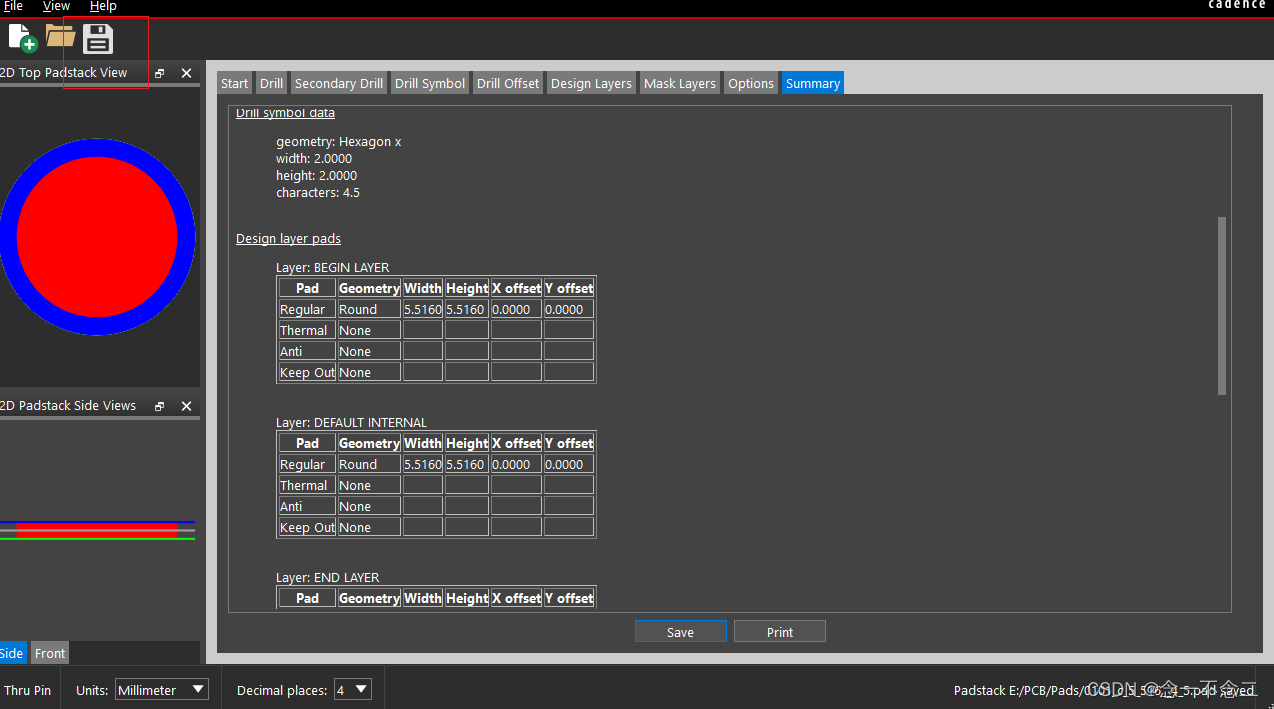

7.保存。注意需要点击如下位置才能正确保存,路径自己设置,建议和dsn文件放在一起。
