🔥 内容介绍

正交频分复用（OFDM）作为一种高效的多载波调制技术，在现代无线通信系统中得到了广泛应用。其核心优势在于能够有效对抗多径衰落和宽带干扰，并通过离散傅里叶变换（DFT）将频域均衡转化为时域上的单抽头均衡。然而，OFDM系统对载波频率偏移（Carrier Frequency Offset, CFO）异常敏感。CFO破坏了子载波的正交性，导致子载波间干扰（Inter-Carrier Interference, ICI），严重恶化系统性能。本文深入探讨了OFDM系统在理想的加性高斯白噪声（AWGN）信道环境下，对不同幅度载波频率偏移的误码率（Bit Error Rate, BER）灵敏度。通过理论分析和仿真验证，揭示了CFO对BER的影响机制，并量化了不同CFO值下的性能损失，为理解和设计OFDM系统中的CFO抑制技术提供了重要的理论基础和实践指导。

引言

随着无线通信技术的飞速发展，对高数据率和高可靠性的需求日益增长。OFDM技术凭借其独特的优势，已成为第四代（4G）和第五代（5G）移动通信系统以及无线局域网（WLAN）等关键技术。OFDM通过将高速数据流分解到多个正交的窄带子载波上进行传输，有效克服了传统单载波系统在高数据率下易受多径衰落引起的符号间干扰（Inter-Symbol Interference, ISI）的困扰。通过在发送端添加循环前缀（Cyclic Prefix, CP），可以将线性卷积的多径信道转化为循环卷积，在接收端利用快速傅里叶变换（FFT）实现简单的频域均衡。

然而，OFDM系统的鲁棒性并非无懈可击。在实际应用中，由于发送端和接收端晶体振荡器频率的不匹配、多普勒效应引起的频率漂移以及其他非理想因素，会产生载波频率偏移（CFO）。CFO导致接收到的信号子载波频率发生偏移，破坏了子载波之间的正交性。这种正交性的丧失使得不同子载波上的信号在接收端进行解调时产生相互干扰，即子载波间干扰（ICI）。ICI的存在极大地增加了误码率，甚至在信噪比（SNR）很高的情况下，CFO仍然可能成为限制系统性能的主要因素。

本文将重点研究CFO在理想的AWGN信道下对OFDM系统BER的影响。AWGN信道是一个理论化的信道模型，其特点是只存在具有均匀功率谱密度的白噪声。虽然实际无线信道更为复杂，包含多径衰落、阴影衰落等因素，但在AWGN信道下分析CFO的影响，可以更清晰地剥离出CFO本身对系统性能的损害，为后续在更复杂信道下的研究奠定基础。通过对不同CFO值下的BER进行量化分析，可以直观地了解OFDM系统对CFO的灵敏度，为设计和评估CFO同步算法提供依据。

理论分析

在AWGN信道下，假设OFDM系统的子载波数量为NN，每个子载波上采用M进制正交幅度调制（M-QAM）或M进制相移键控（M-PSK）调制。发送端的OFDM符号可以通过对NN个调制符号进行NN点反离散傅里叶变换（IDFT）得到。

误码率（BER）的理论计算

在AWGN信道下，对于没有CFO的理想OFDM系统，BER的理论计算与单载波系统在AWGN信道下的BER计算类似，取决于所采用的调制方式和信噪比（SNR）。例如，对于M-PSK调制，BER通常可以通过高斯误差函数，其中αα和ββ取决于M和调制方式的具体参数。

然而，当存在CFO时，由于ICI的存在，频域的接收信号不再仅仅是原始信号与噪声的叠加。ICI表现为一种有色噪声，其功率谱密度与子载波索引有关。准确地计算存在CFO时的BER是一项复杂的任务，通常没有闭合形式的解析表达式。这主要是因为ICI的分布不是简单的加性高斯噪声，而且不同子载波的信号通过ICI相互耦合。

一种常用的近似方法是将被破坏的正交性导致的ICI视为附加的等效噪声。然而，这种近似忽略了ICI与原始信号之间的相关性，在CFO较大时会产生较大的误差。

更精确的分析方法通常涉及到对联合概率密度函数的计算，或者利用数值方法，如蒙特卡洛仿真。对于小幅度CFO，可以通过泰勒级数展开对ICI项进行近似，从而推导出近似的BER表达式。例如，对于小ϵϵ，可以将ICI项近似为线性关系，从而将总干扰功率叠加到原始噪声功率上。

在本文中，我们主要关注不同CFO值下的BER灵敏度，因此，通过仿真来直观展示CFO对BER的影响将是一个更有效的方式。

仿真设置与结果分析

为了量化不同载波频率偏移对OFDM系统BER的影响，我们进行了一系列蒙特卡洛仿真。仿真平台采用MATLAB，并设置以下参数：

子载波数量 NN：例如，设置为64或128。
循环前缀长度 NcpNcp：例如，设置为N/4N/4或N/8N/8。
调制方式：例如，16-QAM或QPSK。
AWGN信道：设定不同的信噪比（SNR）值，单位为dB。
载波频率偏移（CFO）：选取一系列归一化CFO值ϵϵ，例如从0到0.5。
仿真次数：对于每个SNR和CFO组合，进行足够多的OFDM符号仿真，以获得可靠的BER估计值。

仿真流程如下：

生成随机比特流。
对比特流进行调制（例如，16-QAM）。
将调制符号映射到OFDM子载波上。
对频域符号进行IDFT，生成时域OFDM符号。
添加循环前缀。
在发送的OFDM符号上引入具有指定归一化CFOϵϵ的相位旋转，模拟CFO的影响。
在时域信号中叠加均值为零、方差由SNR确定的AWGN噪声。
在接收端移除循环前缀。
对接收到的OFDM符号进行DFT，转换为频域信号。
对频域信号进行解调，得到接收到的比特流。
比较发送和接收的比特流，计算误码数，并除以总发送比特数，得到BER。

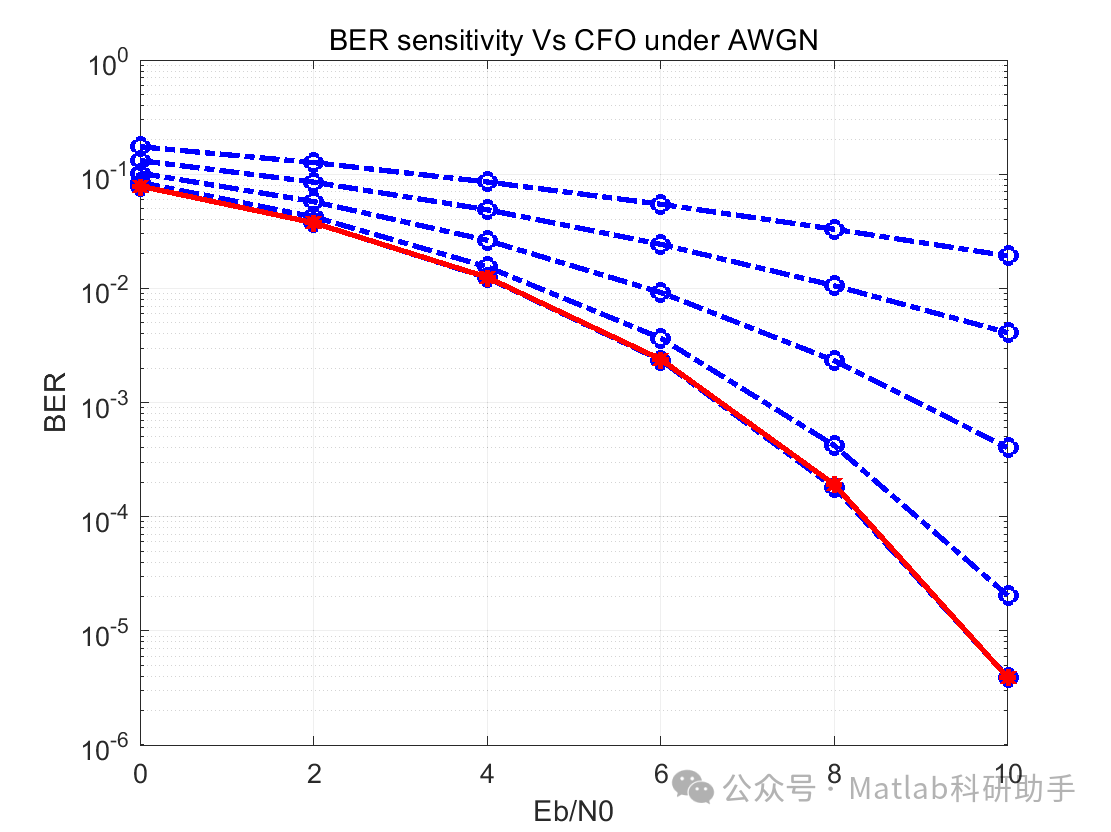

通过对不同SNR和CFO组合进行重复仿真，可以绘制出BER随SNR和CFO变化的曲线图。

仿真结果分析

仿真结果通常会呈现以下关键趋势：

无CFO（ϵ=0ϵ=0）的基准性能：
当CFO为零时，BER曲线应与理论上的AWGN信道下对应调制方式的BER曲线相符。这是评估CFO影响的基准。
存在CFO时，BER存在“平台效应”：
当CFO达到一定值后，即使进一步提高SNR，BER的下降速度也会显著减缓，甚至出现一个“平台”。这意味着在CFO主导的干扰环境下，提高信噪比带来的收益有限。这是因为ICI的功率与信号功率成正比，提高SNR会同时增大ICI，导致干扰与信号的比例改善不明显。
不同的调制方式对CFO的敏感度：
高阶调制方式（如16-QAM）通常比低阶调制方式（如QPSK）对CFO更敏感。这是因为高阶调制方式的星座点更密集，对噪声和干扰更敏感。相同的CFO导致的ICI可能会更容易使接收到的符号落在错误的判决区域。
归一化CFO的影响：
重要的是归一化CFOϵϵ，而不是绝对频率偏移量。这意味着对于子载波间隔较小的OFDM系统（子载波数量多或符号周期长），即使很小的绝对频率偏移也可能对应较大的归一化CFO，从而导致严重的性能恶化。

结论与展望

本文深入探讨了正交频分复用（OFDM）系统在理想加性高斯白噪声（AWGN）信道下，对不同幅度载波频率偏移（CFO）的误码率（BER）灵敏度。理论分析揭示了CFO通过破坏子载波正交性引入子载波间干扰（ICI），从而导致系统性能恶化的机制。仿真结果量化地展示了随着CFO的增大，BER的显著恶化以及在高SNR下的“平台效应”。研究表明，OFDM系统对CFO非常敏感，即使是小幅度CFO也可能严重限制系统性能，尤其是在需要高可靠性和高数据率的应用场景中。

本文的研究结果强调了在OFDM系统中进行精确的载波频率同步的重要性。有效的CFO估计算法和补偿技术是确保OFDM系统高性能运行的关键。未来的研究可以从以下几个方面展开：

在更复杂的信道环境下研究CFO的影响：
例如，在多径衰落信道下，CFO与ISI和多径衰落相互作用，影响机制更为复杂。
考虑不同CFO同步算法对BER性能的影响：
对比不同的CFO估计算法和补偿技术在AWGN和多径信道下的BER性能。
研究其他非理想因素对OFDM系统BER的影响：
除了CFO，采样时钟偏移（STO）、相位噪声等也会影响OFDM系统的性能，可以研究这些因素与CFO的联合影响。
基于深度学习的CFO估计算法研究：
探索利用深度学习技术来实现更鲁棒和精确的CFO估计和补偿。
