🔥 内容介绍

时域有限差分（FDTD）方法因其直观性、灵活性和并行计算的优势，已成为电磁场数值计算领域的重要工具。然而，FDTD方法在处理开放边界问题时，由于计算区域的截断，会引入虚假的边界反射，严重影响计算结果的准确性。完美匹配层（PML）作为一种有效的吸收边界条件，能够有效抑制边界反射，为开放区域电磁问题的数值模拟提供了精确且稳定的解决方案。本文将深入探讨PML的基本原理、不同实现形式、性能优化以及在FDTD方法中的应用，旨在全面理解PML在电磁仿真中的关键作用。

1. 引言

随着信息技术的飞速发展，电磁场数值计算在微波、光波、天线、生物医学等领域的重要性日益凸显。时域有限差分（FDTD）方法，由Kane S. Yee于1966年首次提出，凭借其在时域直接求解麦克斯韦方程组的特点，避免了复杂的矩阵求逆过程，使其在处理瞬态电磁问题和宽带计算方面具有独特的优势。FDTD方法通过在离散的网格点上交替更新电场和磁场分量，模拟电磁波在介质中的传播过程。

然而，FDTD方法在实际应用中面临一个核心挑战：如何有效地模拟无限大空间中的电磁波传播。由于计算资源有限，我们不可能将整个无限空间纳入计算区域。当电磁波传播到计算区域的边界时，如果没有妥善处理，将会发生反射，使得计算结果偏离真实情况。因此，发展高效、稳定的吸收边界条件（ABC）一直是FDTD方法研究的热点和难点。

在众多吸收边界条件中，完美匹配层（PML）以其卓越的吸收性能和相对简单的实现方式脱颖而出。PML于1994年由Jean-Pierre Berenger首次提出，其核心思想是构建一个具有复数介电常数和磁导率的特殊吸收层，使得入射到该层内部的电磁波以指数衰减的方式迅速衰减，从而有效消除边界反射。PML的出现，极大地推动了FDTD方法在开放区域电磁问题仿真中的发展和应用。

2. PML基本原理

PML的物理思想是引入一个“虚拟”的吸收介质层，该介质层能够无反射地吸收任意角度、任意极化、任意频率的入射波。Berenger的原始PML模型通过引入分裂场方程来实现完美匹配。其基本思想是将FDTD网格中的每个电场和磁场分量分裂成两个子分量，并在PML区域内为这两个子分量引入不同的电导率和磁导率。

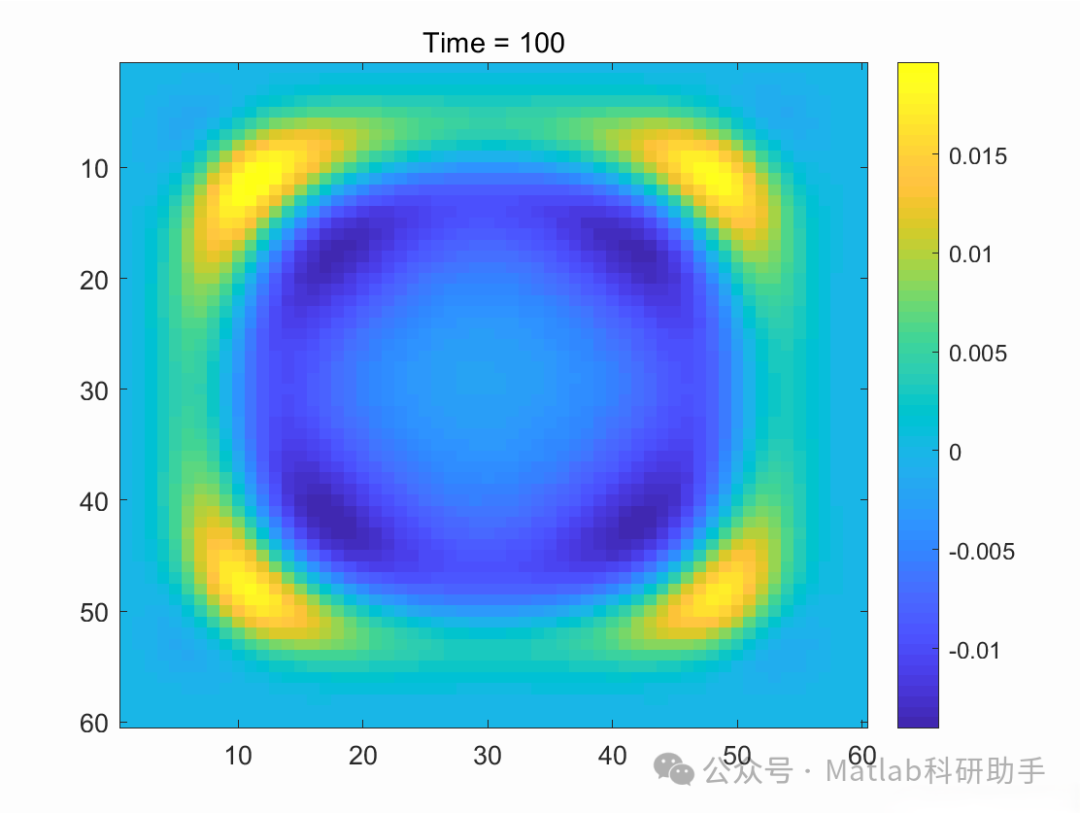

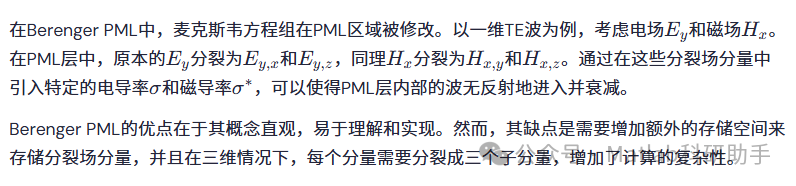

2.1 Berenger PML

2.2 卷积PML (CPML) 和各向异性PML (UPML)

为了克服Berenger PML的缺点，研究人员提出了多种改进的PML形式。其中，卷积PML（CPML）和各向异性PML（UPML）是两种重要的发展。

卷积PML (CPML)：CPML通过引入卷积项来替代分裂场，从而避免了额外的存储空间。CPML的思路是在麦克斯韦方程中引入一个弛豫函数，该函数在PML区域内具有复数形式。通过对电导率和磁导率进行时域卷积处理，可以实现与Berenger PML类似的吸收效果。CPML在理论上更加严谨，并且在数值实现上更简洁。

各向异性PML (UPML)：UPML，也称为拉普拉斯PML或复频移PML，是PML的一种更通用的形式。UPML通过引入一个复数标度因子来拉伸空间坐标，从而使麦克斯韦方程在变换后的空间中保持形式不变。这种坐标变换使得PML层内部的介质表现出各向异性的吸收特性，从而能够有效地吸收所有方向的入射波。UPML的优点是其理论基础更扎实，并且在处理复杂几何结构和不规则PML边界时具有更强的鲁棒性。UPML通过对介质参数的复数化，将PML的吸收机制融入到介质本身的属性中，使得其在数学上更具普适性。
