OC输出比较

OC即Output Compare，指通过比较CNT与CCR寄存器值的关系，来对输出电平进行置1、置0、翻转的操作；常用于输出一定频率和占空比的PWM波形。

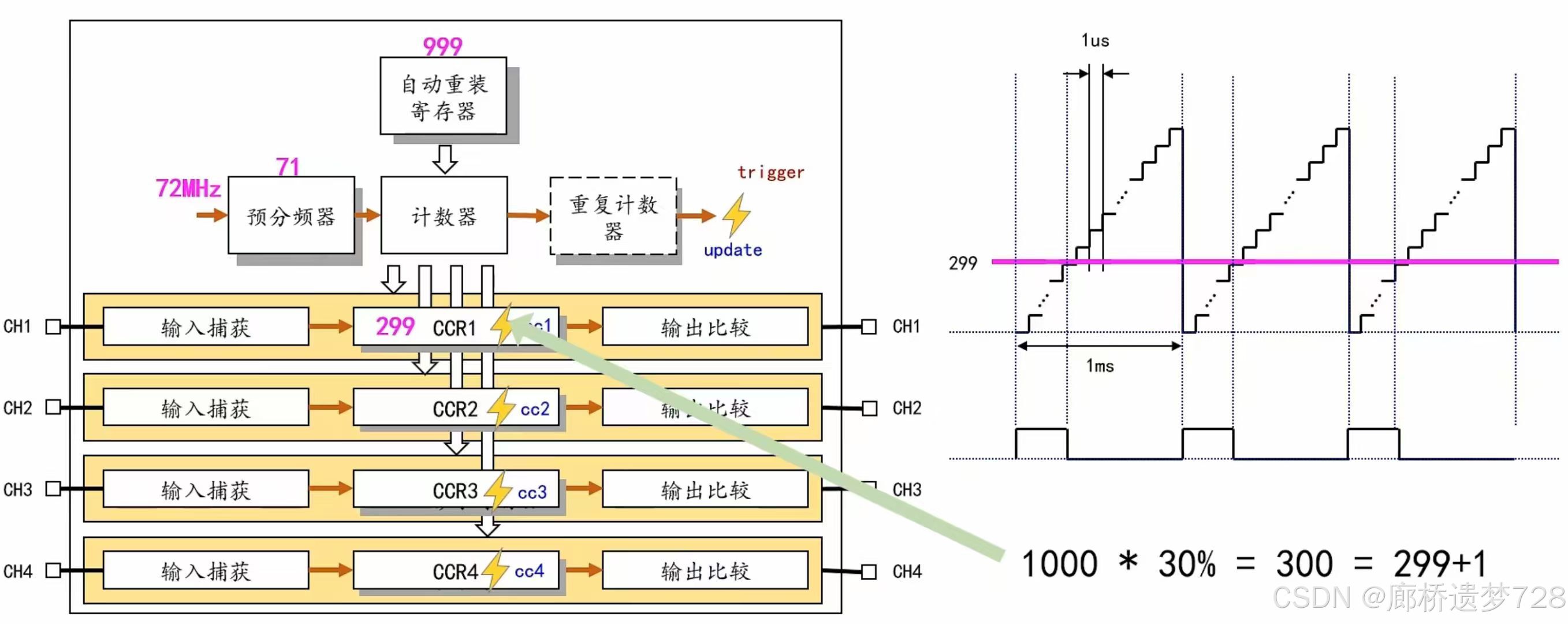

例如我们需要输出30％占空比的PWM波形，使自动重装寄存器值为999，CCR寄存器值为299，当计数器CNT的值小于CCR值的时候，输出高电平，否则输出低电平，循环往复下去就得到了占空比为30％的PWM信号，如下图所示：

【注意】CCR寄存器后面有个阴影，代表影子寄存器。我们向CCR寄存器写值的时候，首先将值写入到影子寄存器里边，影子寄存器里面的值不会立即生效，而是等到下一个定时周期才会生效，即预加载机制。（其保证了我们向CCR寄存器写值的时候绝对安全）

模式选择

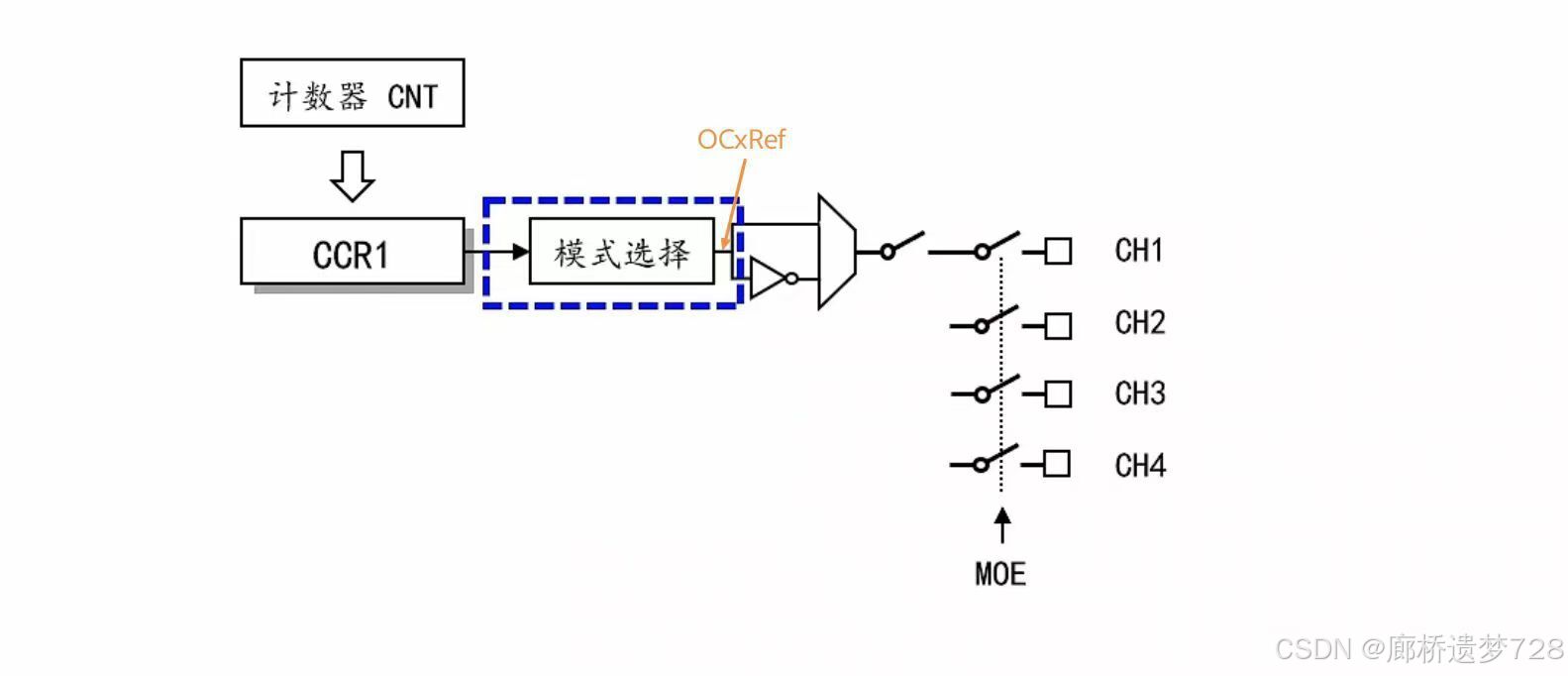

对于输出比较模块，有不同的工作模式可以选择，且不同模式下会输出不同的参考信号OCxRef。

具体来说总共
