Vivado仿真不生成波形图提示INFO: Scripts generated successfully的解决方法

最新推荐文章于 2024-10-07 21:48:29 发布
最新推荐文章于 2024-10-07 21:48:29 发布
阅读量3.7k 收藏 2
点赞数 1
分类专栏： 数字逻辑
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/roswellnotfound/article/details/109050125
版权

可能是仿真设置那边不小心设置成了只输出脚本，如果是这样：

简单，修改一下仿真设置

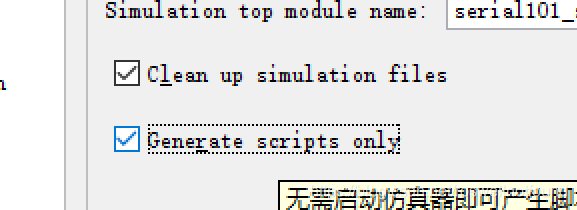

在这里插入图片描述

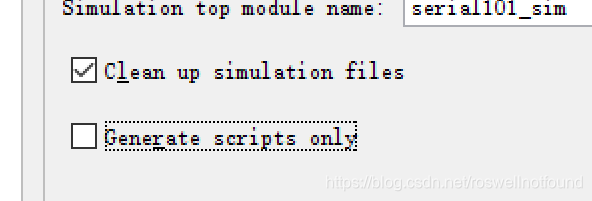

将在这里插入图片描述

改成在这里插入图片描述
