深蓝学院 机器人操作系统ROS理论与实践（一）

ROS是什么

一、总体设计

一个目标——提高机器人研发中的软件复用率

五个特点——点对点设计、多语言支持、架构精简集成度高、组件化工具包丰富、免费且开源

1、 点对点设计——节点单元、分布式网络、RPC+TCP/UDP通信系统、适合多级协同

2、多语言支持——支持各类编程语言、语言无关接口定义

3、架构精简集成度高——每个功能节点可以单独编译、集成真多开源项目、接口统一提高软件复用性

4、组件化工具包丰富——3D可视化工具rviz、物理仿真环境gazabo、数据记录工具rosbag、Qt工具箱rqt_*

5、免费且开源——BSD许可（可修改、可复用、可商用）、软件包数量指数级增加，良好的生态系统

四位一体——通信机制（点对点）+开发工具+应用功能+生态系统

二、系统实现

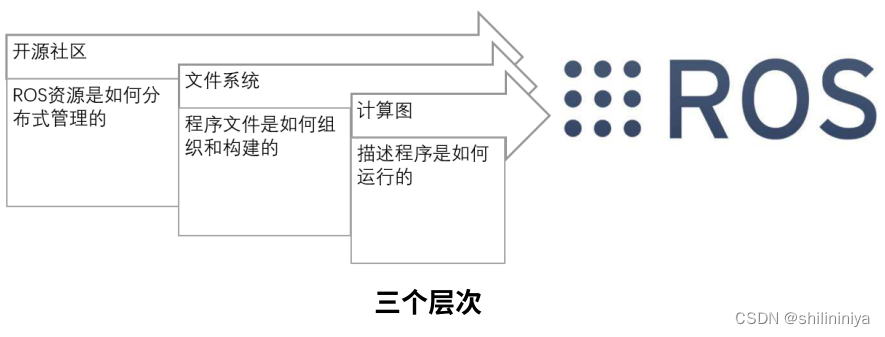

三个层次

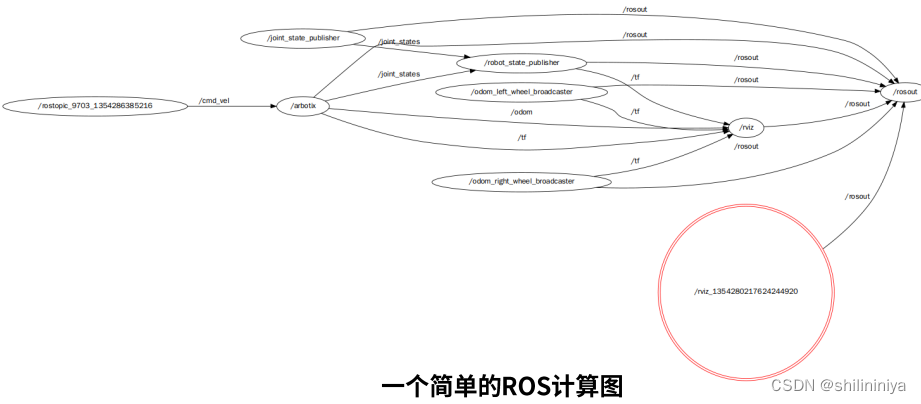

计算图

整个系统的软件模块均是以节点为单位独立运行的，可以分布于一个或多个主机当中去。当系统运行时，通过端到端的拓扑结构来进行连接。

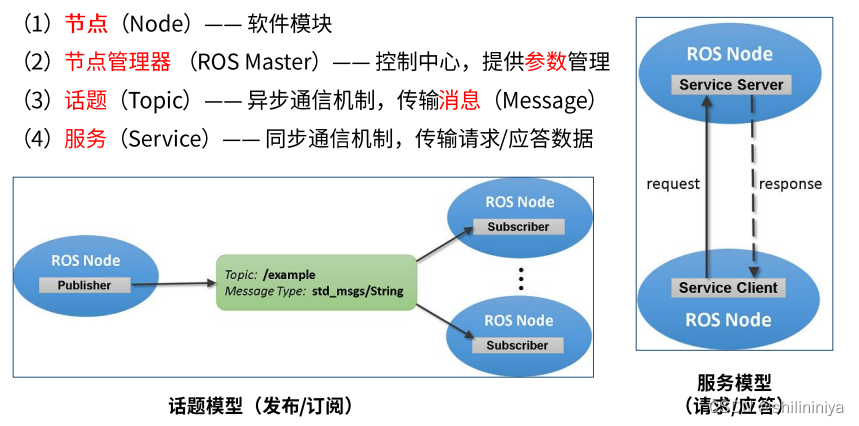

 节点：一些执行运算任务的进程。

节点管理器：可以记录每一个节点注册的信息，帮助节点互相查找，建立连接。为整个系统提高种全局参数的保存机制，也就是参数服务器。

话题：节点之间最重要的通信也就是基于发布和订阅的话题模型，通讯的数据我们称之为消息。

服务：双向的同步通信机制，基于请求和应答的服务模型。

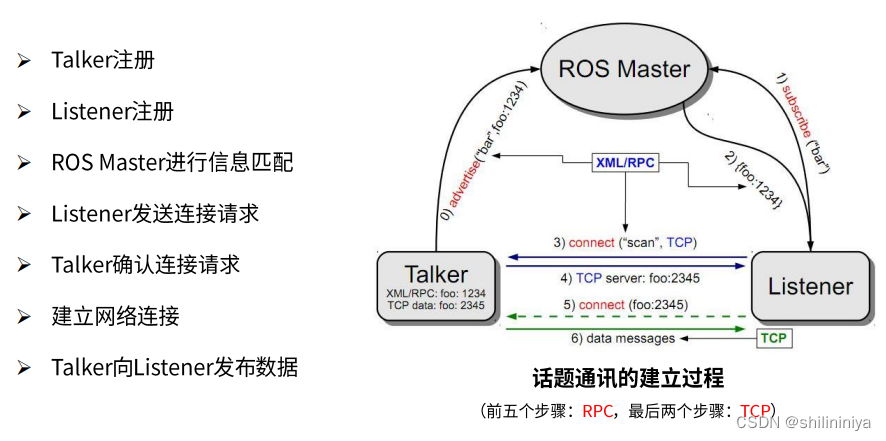

话题通信机制

话题通讯使用最为频繁，也最为复杂。talker为话题的发布者，linstener为话题的接收端，没有强制要求启动顺序。

若talker先启动，通过一个端口注册信息发送到ROS Master端同时ROS Master端会将注册信息加入注册列表中。listener注册也会将注册信息发送到ROS Master端。

ROS Master根据注册信息来进行匹配，若没有匹配到就继续等待，若匹配成功则将talker的地址发送给listener。listener接收到以后将会发送连接请求，将需要订阅的话题名和通讯协议，talker确认连接请求返还请求信息，包括TCP的地址。接下来通过三次握手建立网络连接。

前面五个步骤均使用的是RPC协议，最后建立连接以后使用的是TCP协议来完成数据的传输。

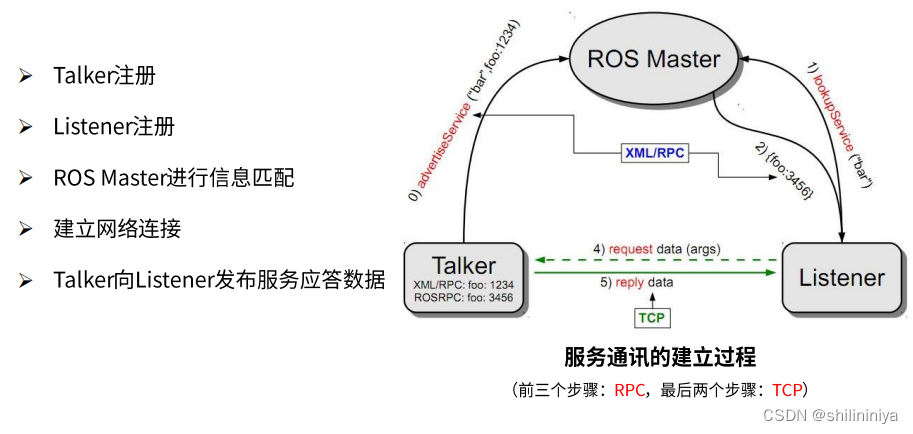

服务通信机制

与话题通信相比，减少了talker和listener之间的RPC通讯，TCP通讯增加了请求和应答的过程

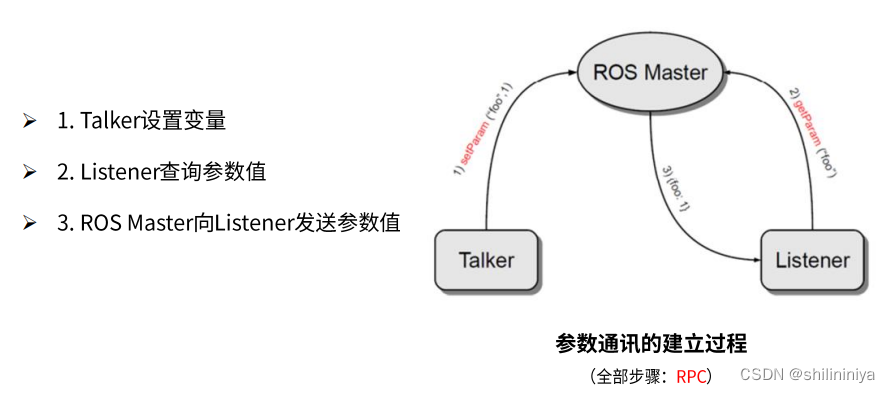

参数通信机制

类似于全局变量的概念，全部通过RPC协议来讲数据保存或发布，talker更新了参数值而listener未重新查询的话，是不会察觉参数发生了变化的。——有一种动态参数更新的机制加以解决

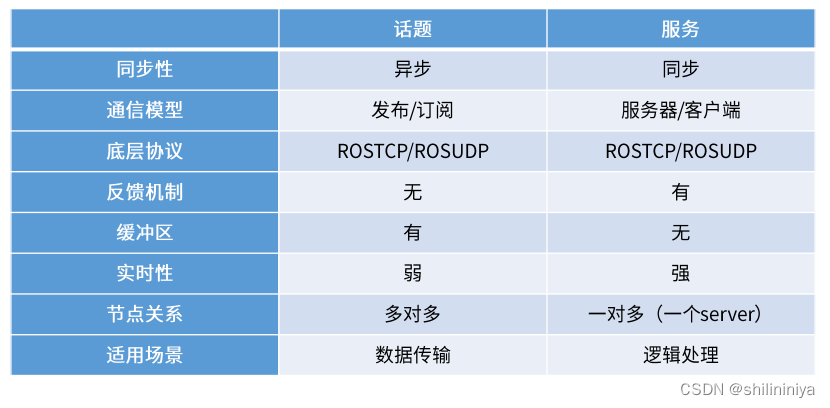

话题和服务的区别：

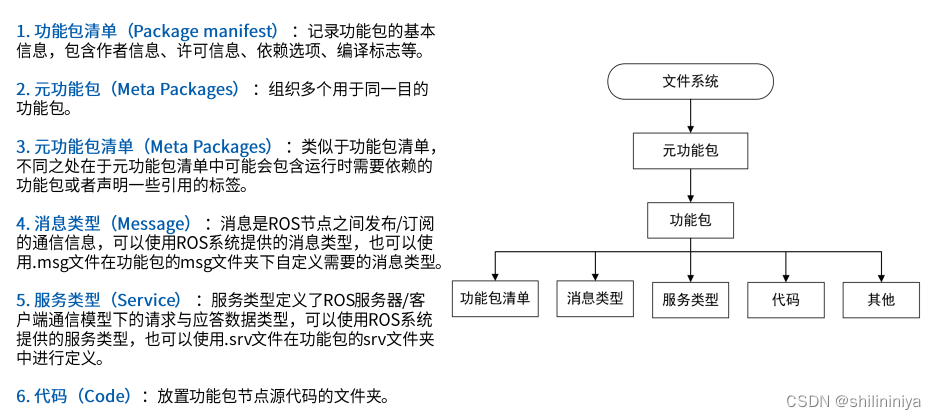

文件系统——不同功能的文件会存放在不同的文件夹下

三、初次实践
