西门子PLC S7-1200以太网通信的连接方式

1. 以太网线

PLC 或 PC 的 RJ45 接口外观为 8 芯母插座，如图 1-46 （ a ）所示；而网线则为 8 芯公插头，如图 1-

46 （ b ）所示。

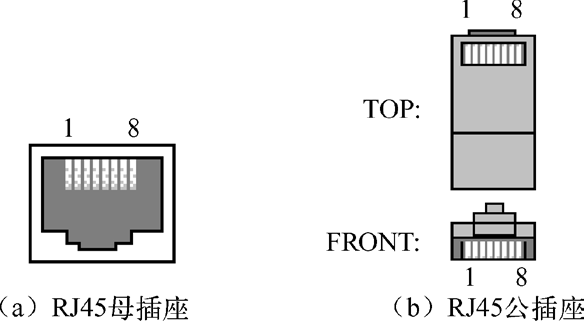

图1-46 RJ45接口的母插座和公插头

100 兆的以太网络实际上只用 4 根线来传输数据，另 4 根线是备份的，见表 1-2 。传输的信号为数字信 号。双绞线的最大传输距离为100m 。

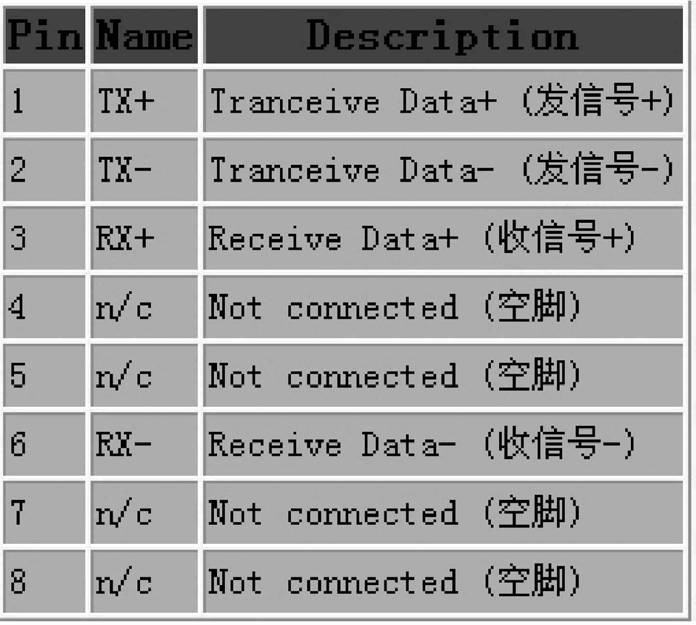

表1-2　以太网线的定义

2. 以太网的数据交换

以太网交换机是基于以太网传输数据的交换机。以太网采用共享总线型传输媒体方式的局域网。以

太网交换机的结构是每个端口都直接与主机相连，并且一般都工作在全双工方式。以太网交换机能同时连通许多对端口，使每一对相互通信的主机都能像独占通信媒体那样进行无冲突的传输数据。

（ 1 ）以太网（ MAC ）地址

以太网交换机用于连接计算机或其他设备的插口被称作端口。计算机借助网卡通过网线连接到交换

机的端口上。网卡、交换机和路由器的每个端口都具有一个 MAC 地址，由设备生产厂商固化在设备 的 EPROM 中。 MAC 由 IEEE 负责分配，每个 MAC 地址都是全球唯一的。

在 PROFINET 网络中，制造商会为每个设备都分配一个 “ 介质访问控制 ” 地址（ MAC 地址）以进行标

识。 MAC 地址由六组数字组成。每组有两个十六进制数。这些数字用连字符（ - ）或冒号（：）分隔，并按传输顺序排列，如01-23-45-67-89-AB 或 01 ： 23 ： 45 ： 67 ： 89 ： AB 。

（ 2 ） IP 地址

每个设备都必须具有一个 Internet 协议（ IP ）地址。该地址使设备可以在更加复杂的路由网络中传送 数据。每个IP 地址分为四段，每段占 8 位，并以点分十进制格式表示，如 211.154.184.16 。 IP 地址的第一 部分用于表示网络ID （正位于什么网络中），第二部分表示主机 ID （对于网络中的每个设备都是唯一 的）。IP 地址 192.168.x.y 是一个标准名称，被视为未在 Internet 上路由的专用网的一部分。

（ 3 ）子网掩码

子网是已连接网络设备的逻辑分组。在局域网（ LAN ）中，子网中的节点往往彼此之间的物理位置

相对接近。掩码（子网掩码或网络掩码）用于定义 IP 子网的边界。子网掩码 255.255.255.0 通常适用于小 型本地网络。这就意味着此网络中所有IP 地址的前 3 个 8 位位组应该是相同的。该网络中的各个设备由最后一个8 位位组（ 8 位域）来标识。举例来说，小型本地网络为设备分配子网掩码 255.255.255.0 和 IP 地 址192.168.2.0 到 192.168.2.255 。
