LPDDR5 Non-target ODT特性及信号完整性仿真

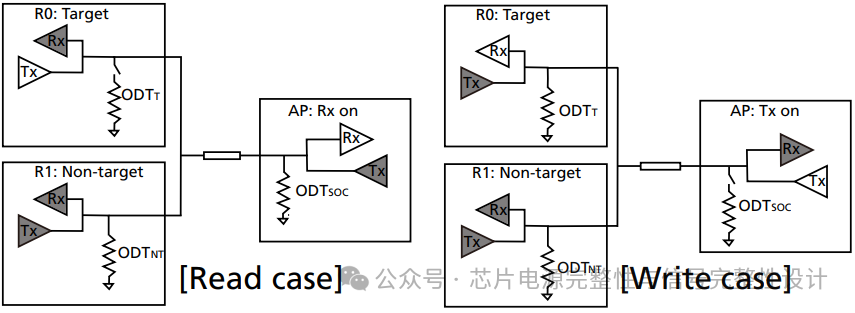

DRAM 非目标片上终端（NT ODT）是 LPDDR5 引入的一项新功能，旨在改善双列（dual-rank）配置下 DQ 总线信号（DQ、DMI、RDQS）的信号完整性。在此配置中，控制器到 LPDDR5 的 DQ/DMI/DQS 信号为点对两点连接。在读取（READ）或写入（WRITE）操作期间，非目标 DRAM 设备的信号反射会产生噪声并劣化接收端波形。启用非目标 DRAM 设备的终端可减少反射，改善接收端信号波形。

·
目标 ODT（Target ODT）：当存储器芯片是数据传输的目标时，ODT 会被启用。

·
Non-Target ODT：当存储器芯片不是数据传输的目标时，ODT 仍然可以被启用，以优化信号完整性。

LPDDR5 的 Non-Target ODT 通过以下方式实现：
