PCIe LTSSM Detect

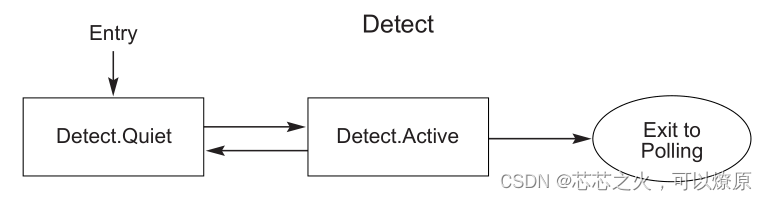

Detect是PCIe设备复位后的初始状态，在该状态下，设备检测链路远端连接的设备是否存在，其状态跳转图如下所示：
在这里插入图片描述

Detect.Quite子状态

进入Detect.Quite

从基本复位或者Hot Reset进入，也可以从L1、LoopBack、Disable、Polling、Configuration和Recovery状态进入。

处于Detect.Quite

1 Tx处于电气空闲状态。（在将链路置于电气空闲状态前不需要发送EIOS）
2 Tx驱动一个DC共模电压（不必满足0-3.6V的规范）。
3 初始化Gen1（2.5Gbit/s）的速率。
4 数据链路层发送LinkUp = 0。

退出Detect.Quite

12ms超时或者当链路退出电气空闲状态的时候，退出Detect.Quite，进入Detect.Active。

Detect.Active子状态

进入Detect.Active

12ms超时或者当链路退出电气空闲状态的时候，从Detect.Quite进入。

处于Detect.Active

Tx检测链路的所有lane上是否连接了Rx。Tx在所有的lane上启动一个稳定的DC共模电压，该电压可以是Vdd、GND或者这两个值之间的其他稳定电压，然后Tx驱动一个与当前值不同的DC共模电压。根据D+和D-向新电压的线路充电速率来检测Rx是否存在。（如果另一端接了Rx，充电时间会比没有接Rx的时间要长）

退出Detect.Active

1 如果Tx没有检测到Rx时，只要没有连接Rx，就每12ms重复一次检测，回到Detect.Quite。
2 如果Tx检测到Rx，则进入Polling状态。（现在设备必须驱动一个0~3.6V的DC共模电压）

参考书籍

1 PCI Express® Base Specification Revision 5.0 Version 1.0
2 PCI Express Technology Comprehensive Guide to Generations 1.x, 2.x, 3.0
