SIMULINK电力电子仿真

最新推荐文章于 2025-03-12 11:44:06 发布
最新推荐文章于 2025-03-12 11:44:06 发布
阅读量1w 收藏 54
点赞数 11
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/sinat_38887014/article/details/84781214
版权
本文介绍了如何使用SIMULINK进行电力电子仿真，包括AC电源、详细模型的晶闸管、RLC串、示波器、脉冲电压源、电压测量及powergui的配置，特别强调了powergui在离散采样中的应用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

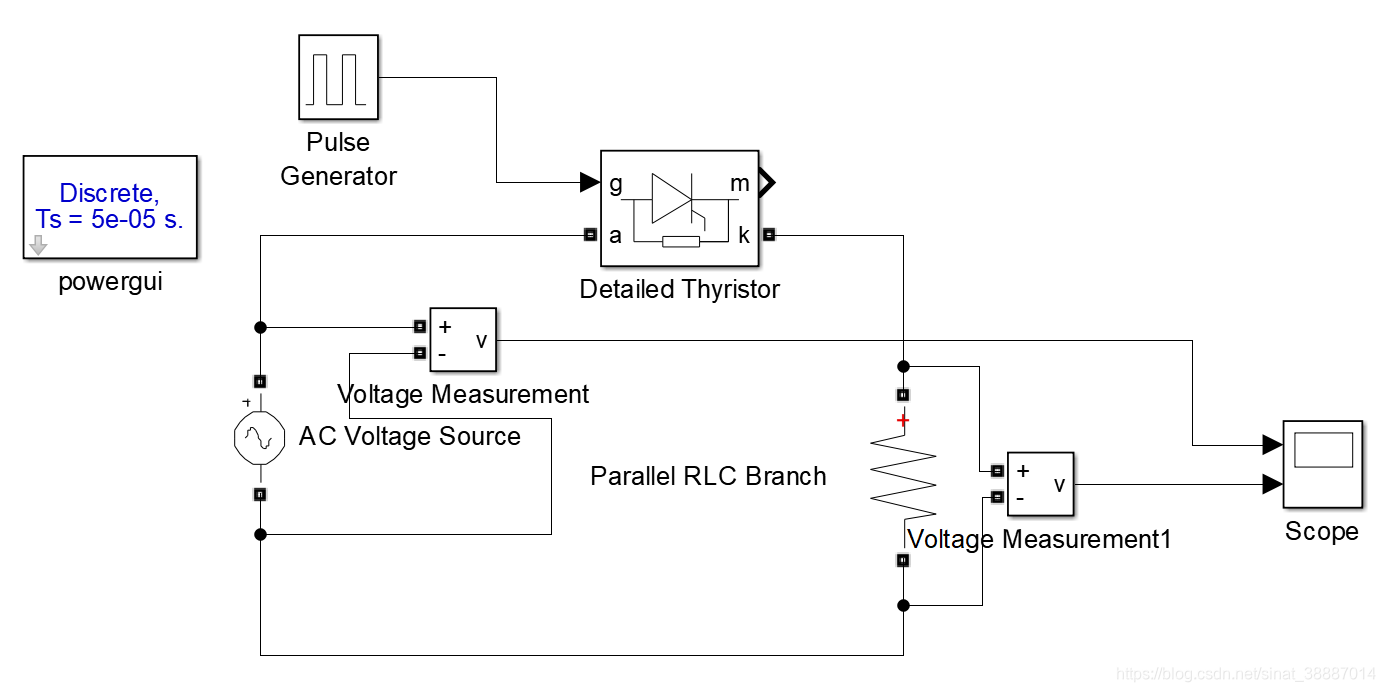

 总电路图：

各模块位置：

1.AC电源

路径： Simscape/Power Systems/Specialized Technology/Fundamental Blocks/Electrial Sources

2.晶闸管

此晶闸管为detailed，有电阻电感参数，可选择thyristor

路径：Simscape/Power Systems/Specialized Technology/Fundamental Blocks/Power Electronics

3.RLC一串，可通过设置选择仅有R或者L、C

路径： Simscape/Power Systems/Spe
