带看门狗的PMOS缓启电路

大家好,本人朱大昌,叫我大昌就好。
在硬件设计当中,大家可能经常会遇到电路启动过快、电流过大拉低源电压的问题,如何解决呢,今日就教你们一招!

问题背景

大昌接手的某硬件产品,上电时大电流,直接拉黑供电设备,供电设备重启,波形如下:

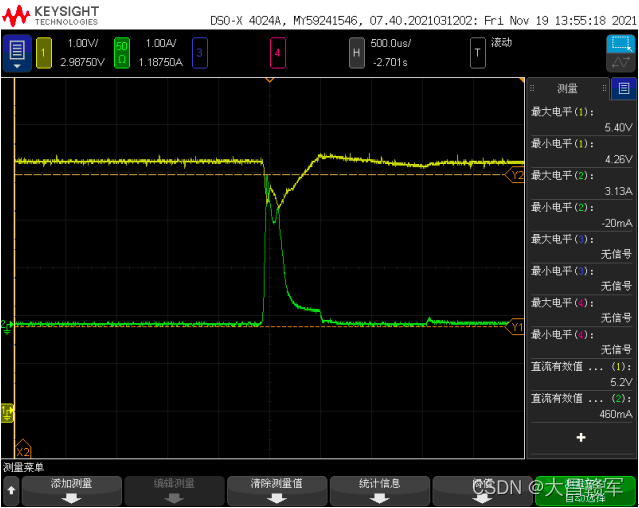

黄色为供电5V,绿色为输入电流,如图可见瞬时大电流高达3.13A

方案设计

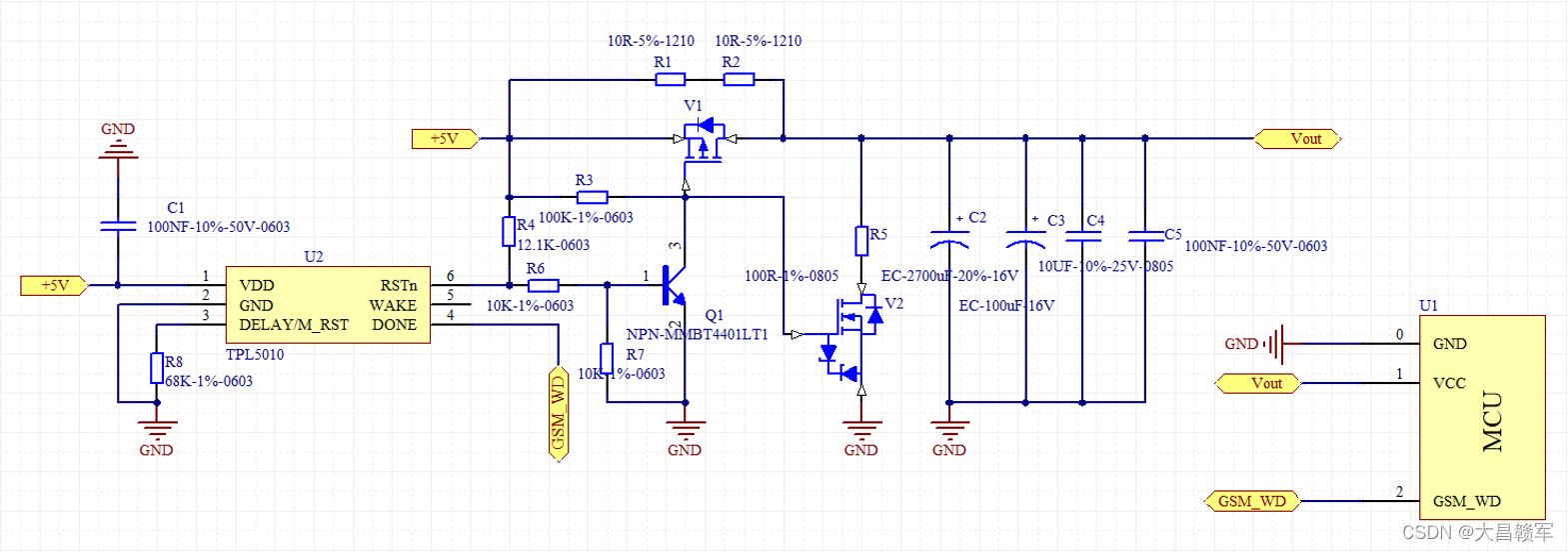

考虑到原方案带看门狗电路,大昌再用一个PMOS和NMOS顺利解决问题,方案如下:哈哈哈
电路的设计思路是利用看门狗U2上电时第6脚输出为低400ms时间,先给电容充电,400ms之后看门狗U2第6脚拉高,V1导通,R1、R2被短路,电容放电,保护后级负载;下电或者看门狗动作时,看门狗U2第6脚拉低,V2导通,确保电流快速泄放,Vout可靠拉低。
电路剖析:

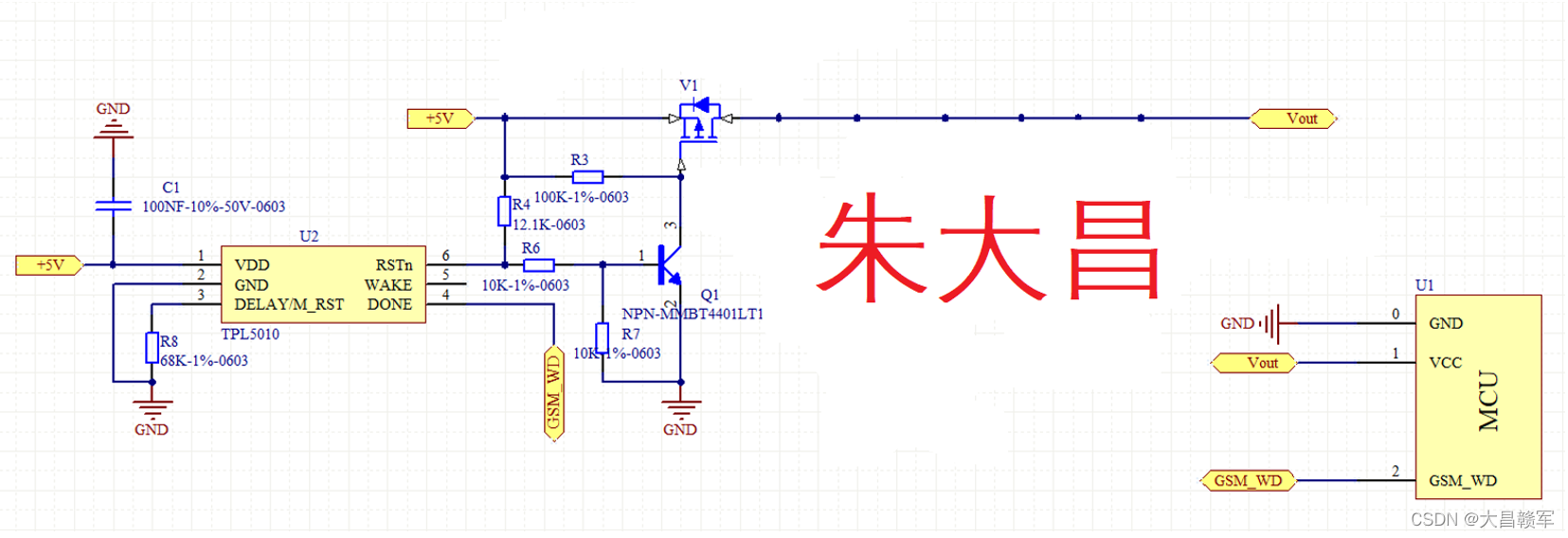

1、看门狗电路:
看么狗

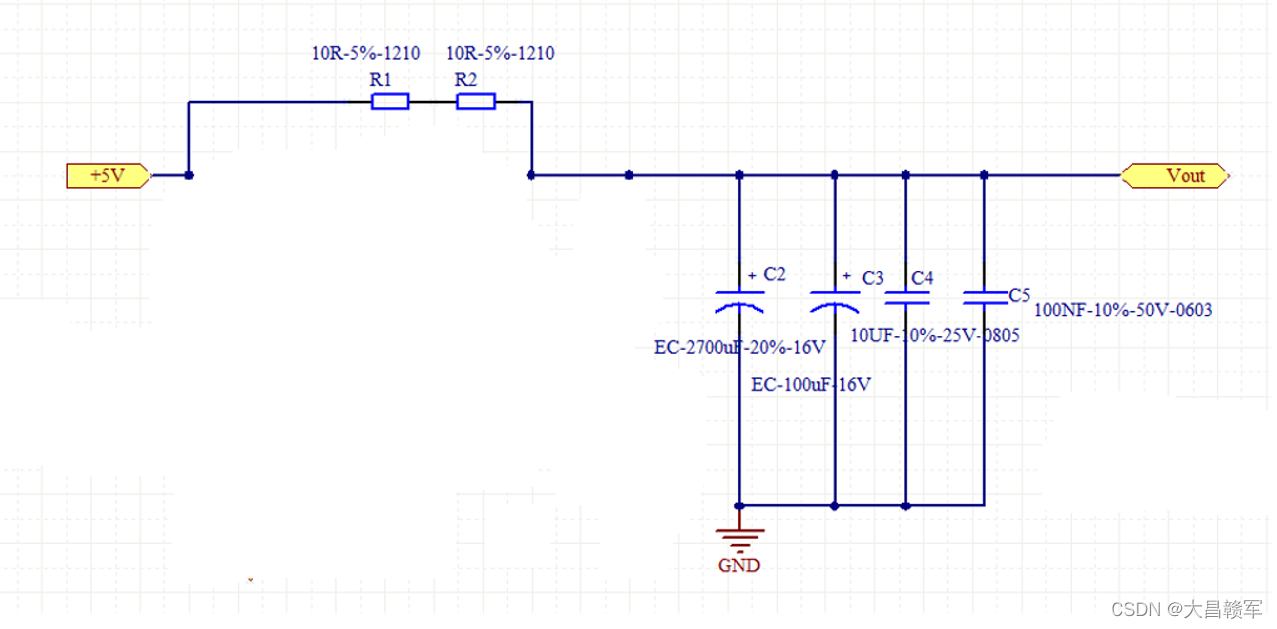

2、电容充电电路:
在这里插入图片描述

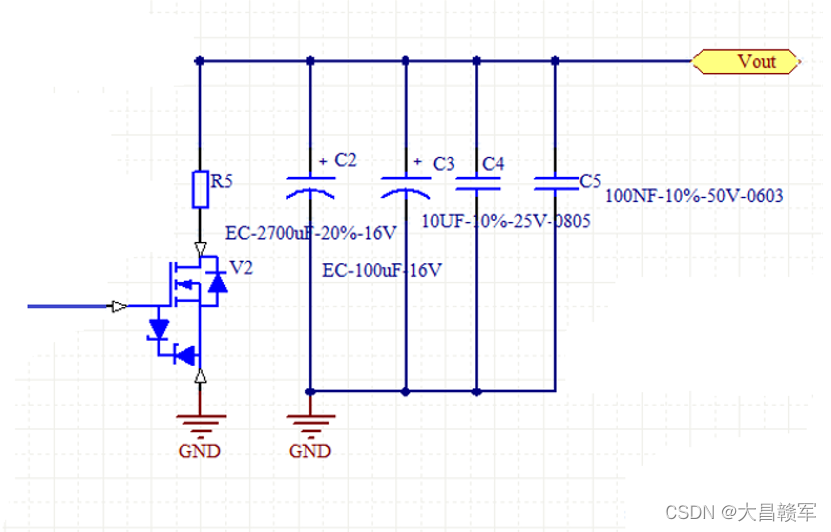

3、放电电路:
在这里插入图片描述

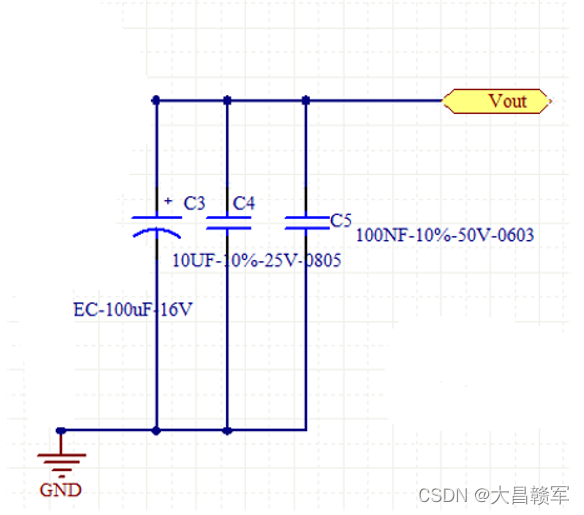

4、旁路电容:
在这里插入图片描述
这些电容需要靠近MCU放置。

方案验证

进过现场测试验证,电路工作可靠稳定,解决了上电时供电设备重启的问题,波形如下:

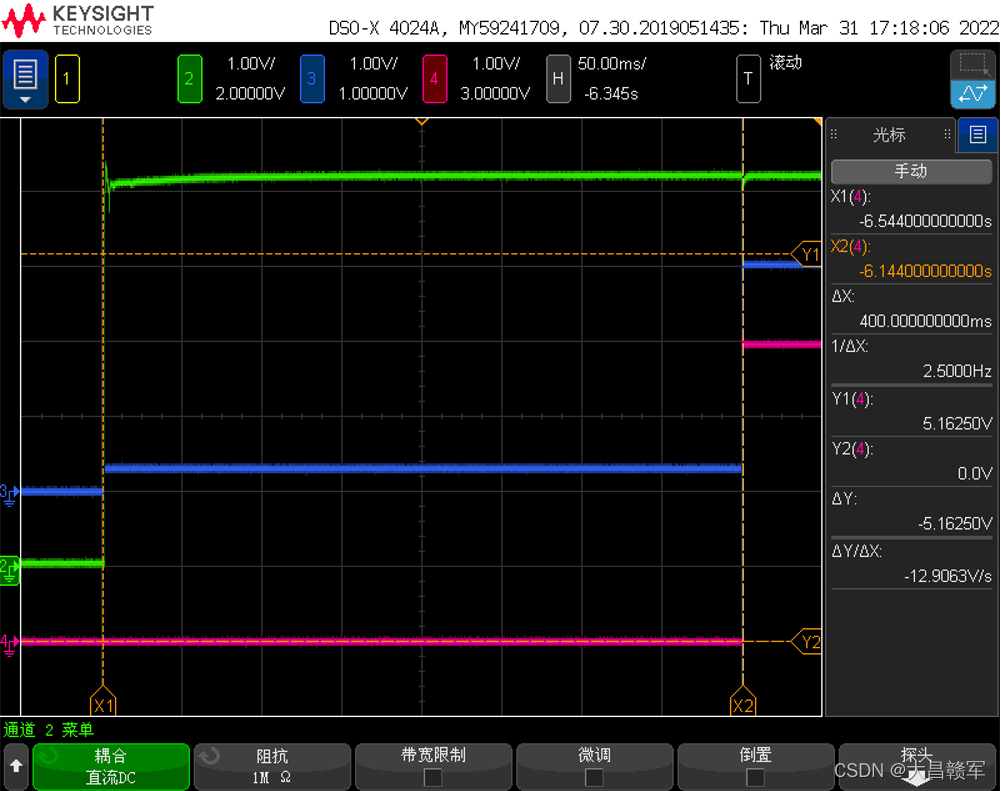

在这里插入图片描述
绿色为5V波形,蓝色为看门狗第6脚波形,红色为电容充电波形。

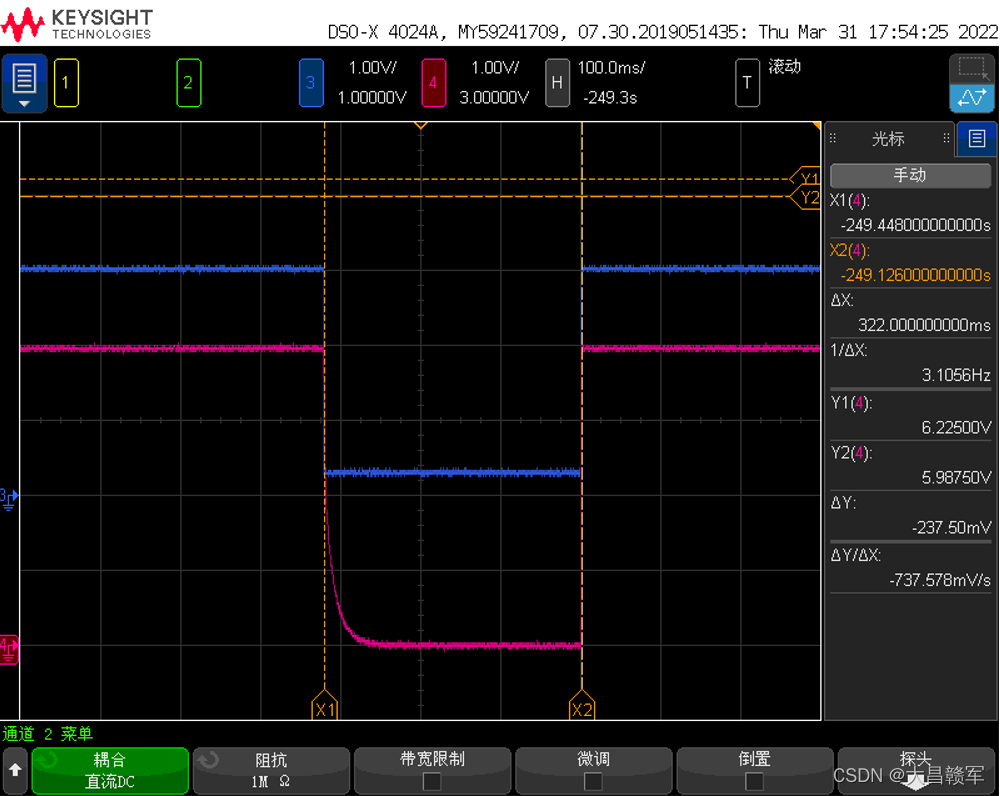

在这里插入图片描述
绿色为5V波形,蓝色为看门狗第6脚波形,红色为Vout波形。
在这里插入图片描述
绿色为5V波形,蓝色为看门狗第6脚波形,红色为电容充电波形。
在这里插入图片描述
黄色为5V波形,绿色为输入电流,从图中可以看出最大电流为800m A,远远低于之前方案3A。

经验总结

一般上电缓启电路大家一般都会想到MOS管,此例算是比较经典的应用。从实际测试得到的波形可以看出,在400ms内,大电容可以基本充满,400ms之后,PMOS导通,电容放电,能极大缓解上电过大的电流,防止供电设备重启。关于看门狗的设计应用,在这里不详细介绍,有兴趣的小伙伴可以私信我。
