【SLAM】一文彻底讲清楚SLAM技术原理与应用

摘要

SLAM（Simultaneous Localization and Mapping，同时定位与建图）是机器人和无人驾驶领域的核心技术之一。本文详细介绍了SLAM的工作原理，包括数据关联、状态估计和地图表示等核心问题，并探讨了SLAM在不同领域的应用场景。此外，本文还对SLAM技术的未来发展进行了展望，重点讨论了深度学习和多传感器融合等新兴技术在SLAM中的应用。

关键词

SLAM，同步定位与建图，机器人，无人驾驶，激光雷达，视觉SLAM，多传感器融合，深度学习

1. 引言

SLAM技术旨在解决机器人在未知环境中运动时的定位与地图构建问题。具体来说，SLAM技术通过传感器数据（如激光雷达、摄像头等）实时估计机器人或无人系统的位姿（位置和姿态），并构建环境地图。SLAM技术在机器人导航、无人驾驶、虚拟现实（VR）和增强现实（AR）等领域有着广泛的应用。本文将详细介绍SLAM技术的原理、应用场景及其未来发展趋势。

2. SLAM技术原理

2.1 数据关联

数据关联是SLAM中的一个重要问题，它涉及将传感器观测到的数据与地图中的已知特征进行匹配。数据关联的准确性直接影响到SLAM系统的性能。常见的数据关联方法包括最近邻匹配、RANSAC（Random Sample Consensus）等。最近邻匹配方法通过计算特征点之间的距离来匹配特征点，而RANSAC方法则通过随机采样和一致性检验来排除异常点，提高匹配的鲁棒性。

最近邻匹配：
最近邻匹配是一种简单而有效的方法，通过计算特征点之间的欧氏距离来匹配特征点。具体步骤如下：

1. 提取当前帧和参考帧的特征点。
2. 计算当前帧特征点与参考帧特征点之间的距离。
3. 选择距离最近的特征点对作为匹配点对。

RANSAC：
RANSAC方法通过随机采样和一致性检验来排除异常点，提高匹配的鲁棒性。具体步骤如下：

1. 随机选择一组特征点对。
2. 使用这些特征点对估计变换模型。
3. 计算所有特征点对与变换模型的误差。
4. 统计误差小于阈值的特征点对，作为内点。
5. 重复上述步骤，选择内点数最多的模型作为最终模型。

2.2 状态估计

状态估计是SLAM的核心任务之一，它通过传感器数据估计机器人的位姿。常见的状态估计方法包括卡尔曼滤波（Kalman Filter）、扩展卡尔曼滤波（Extended Kalman Filter）、粒子滤波（Particle Filter）等。这些方法通过递归的方式不断更新机器人的位姿估计。卡尔曼滤波适用于线性系统，扩展卡尔曼滤波适用于非线性系统，而粒子滤波则适用于非线性、非高斯分布的系统。

卡尔曼滤波：
卡尔曼滤波是一种递归滤波器，适用于线性系统。其基本步骤如下：

1. 预测：根据上一时刻的状态和控制输入，预测当前时刻的状态。
2. 更新：根据当前时刻的观测数据，更新预测状态。

扩展卡尔曼滤波：
扩展卡尔曼滤波是卡尔曼滤波的扩展，适用于非线性系统。其基本步骤如下：

1. 预测：使用非线性模型预测当前时刻的状态。
2. 线性化：在预测状态下对非线性模型进行线性化。
3. 更新：根据线性化模型和当前时刻的观测数据，更新预测状态。

粒子滤波：
粒子滤波是一种基于蒙特卡洛方法的滤波器，适用于非线性、非高斯分布的系统。其基本步骤如下：

1. 初始化：生成一组随机粒子，每个粒子代表一个可能的状态。
2. 预测：根据运动模型，预测每个粒子的下一时刻状态。
3. 更新：根据观测模型，计算每个粒子的权重。
4. 重采样：根据粒子的权重，重新采样生成新的粒子集。

2.3 地图表示

地图表示是SLAM中的另一个核心问题，它涉及如何有效地表示环境地图。常见的地图表示方法包括点云地图、栅格地图、拓扑地图等。点云地图通过三维点表示环境，适用于高精度建图；栅格地图通过二维网格表示环境，适用于机器人导航；拓扑地图通过节点和边表示环境，适用于路径规划。点云地图可以提供丰富的几何信息，但存储和处理开销较大；栅格地图则更适合大规模环境的表示，但精度较低。

点云地图：
点云地图通过三维点表示环境，适用于高精度建图。点云地图的构建步骤如下：

1. 采集点云数据：通过激光雷达或深度相机采集环境的点云数据。
2. 点云配准：通过ICP（Iterative Closest Point）等方法将多帧点云数据对齐。
3. 点云融合：将对齐后的点云数据融合成一张完整的点云地图。

栅格地图：
栅格地图通过二维网格表示环境，适用于机器人导航。栅格地图的构建步骤如下：

1. 采集栅格数据：通过激光雷达或摄像头采集环境的栅格数据。
2. 栅格划分：将环境划分为若干个栅格。
3. 栅格填充：根据传感器数据，填充每个栅格的状态（如空闲、占用、未知）。

拓扑地图：
拓扑地图通过节点和边表示环境，适用于路径规划。拓扑地图的构建步骤如下：

1. 采集拓扑数据：通过传感器数据采集环境的关键节点。
2. 节点连接：根据节点之间的连通性，建立节点之间的边。
3. 路径规划：根据拓扑地图，进行路径规划。

3. SLAM系统结构

SLAM系统通常包括以下几个模块：

3.1 传感器数据

传感器数据模块负责采集实际环境中的各种原始数据，如激光雷达数据、摄像头图像等。这些数据是SLAM系统的基础。传感器的选择和配置直接影响到SLAM系统的性能。例如，激光雷达可以提供高精度的距离信息，但成本较高；摄像头可以提供丰富的视觉信息，但受光照条件影响较大。

激光雷达：
激光雷达通过发射激光束并测量反射时间来获取环境的距离信息。常见的激光雷达包括2D激光雷达和3D激光雷达。2D激光雷达适用于平面环境的建图，3D激光雷达适用于三维环境的建图。

摄像头：
摄像头通过拍摄图像来获取环境的视觉信息。常见的摄像头包括单目摄像头、双目摄像头和RGB-D摄像头。单目摄像头只能获取二维图像，双目摄像头和RGB-D摄像头可以获取深度信息。

3.2 视觉里程计

视觉里程计模块通过处理连续的图像帧，估计机器人在相邻时间点之间的相对位移。常见的视觉里程计方法包括特征点匹配、光流法等。特征点匹配方法通过提取和匹配图像中的特征点来估计相机的运动，而光流法则通过计算像素点的运动矢量来估计相机的运动。特征点匹配方法适用于静态环境，而光流法则适用于动态环境。

特征点匹配：
特征点匹配方法通过提取和匹配图像中的特征点来估计相机的运动。常见的特征点检测方法包括SIFT（Scale-Invariant Feature Transform）、SURF（Speeded-Up Robust Features）、ORB（Oriented FAST and Rotated BRIEF）等。特征点匹配的具体步骤如下：

1. 特征点检测：在图像中检测特征点。
2. 特征点描述：为每个特征点生成描述符。
3. 特征点匹配：通过描述符匹配图像中的特征点对。

光流法：
光流法通过计算像素点的运动矢量来估计相机的运动。常见的光流法包括Lucas-Kanade光流法、Farneback光流法等。光流法的具体步骤如下：

1. 计算光流场：通过像素点的灰度变化计算光流场。
2. 运动估计：根据光流场估计相机的运动。

3.3 后端优化

后端优化模块负责优化前端模块的估计结果，减少累计误差。常见的后端优化方法包括图优化（Graph Optimization）、非线性最小二乘优化等。图优化方法通过构建图模型并求解图的最大似然估计来优化位姿估计，而非线性最小二乘优化方法则通过最小化误差函数来优化位姿估计。图优化方法适用于大规模环境，而非线性最小二乘优化方法适用于小规模环境。

图优化：
图优化方法通过构建图模型并求解图的最大似然估计来优化位姿估计。图模型中的节点表示机器人的位姿，边表示位姿之间的约束关系。图优化的具体步骤如下：

1. 构建图模型：将位姿和约束关系表示为图的节点和边。
2. 优化求解：通过求解图的最大似然估计来优化位姿估计。

非线性最小二乘优化：
非线性最小二乘优化方法通过最小化误差函数来优化位姿估计。误差函数通常表示为观测值与预测值之间的差异。非线性最小二乘优化的具体步骤如下：

1. 定义误差函数：根据观测值和预测值定义误差函数。
2. 优化求解：通过最小化误差函数来优化位姿估计。

3.4 地图构建

地图构建模块根据前端和后端模块的输出，逐步构建环境地图。地图构建的质量直接影响到机器人的导航和路径规划。常见的地图构建方法包括点云地图构建、栅格地图构建等。点云地图构建通过积累点云数据来构建环境的三维模型，而栅格地图构建则通过积累栅格数据来构建环境的二维模型。点云地图构建适用于高精度建图，而栅格地图构建适用于大规模环境的表示。

点云地图构建：
点云地图构建通过积累点云数据来构建环境的三维模型。点云地图构建的具体步骤如下：

1. 采集点云数据：通过激光雷达或深度相机采集环境的点云数据。
2. 点云配准：通过ICP等方法将多帧点云数据对齐。
3. 点云融合：将对齐后的点云数据融合成一张完整的点云地图。

栅格地图构建：
栅格地图构建通过积累栅格数据来构建环境的二维模型。栅格地图构建的具体步骤如下：

1. 采集栅格数据：通过激光雷达或摄像头采集环境的栅格数据。
2. 栅格划分：将环境划分为若干个栅格。
3. 栅格填充：根据传感器数据，填充每个栅格的状态（如空闲、占用、未知）。

3.5 闭环检测

闭环检测模块通过检测机器人是否回到了之前访问过的位置，消除累计误差。常见的闭环检测方法包括词袋模型、深度学习等。词袋模型通过构建词表并计算图像的特征向量来检测闭环，而深度学习方法则通过训练卷积神经网络来检测闭环。词袋模型适用于大规模环境，而深度学习方法适用于复杂环境。

词袋模型：
词袋模型通过构建词表并计算图像的特征向量来检测闭环。词袋模型的具体步骤如下：

1. 构建词表：通过聚类方法构建图像特征的词表。
2. 特征提取：提取图像的特征向量。
3. 特征匹配：通过词表匹配图像的特征向量，检测闭环。

深度学习方法：
深度学习方法通过训练卷积神经网络来检测闭环。深度学习方法的具体步骤如下：

1. 数据准备：准备大量的图像数据和闭环标签。
2. 模型训练：通过卷积神经网络训练闭环检测模型。
3. 检测闭环：使用训练好的模型检测图像中的闭环。

4. SLAM技术的应用

4.1 机器人导航

SLAM技术在机器人导航中有着广泛的应用。通过SLAM技术，机器人可以在未知环境中自主移动，完成路径规划、目标识别等任务。例如，扫地机器人通过SLAM技术构建室内地图，实现高效清扫。SLAM技术还可以应用于仓库机器人、农业机器人等领域，提高机器人的自主性和工作效率。

扫地机器人：
扫地机器人通过SLAM技术构建室内地图，实现高效清扫。具体步骤如下：

1. 采集数据：通过激光雷达或摄像头采集环境数据。
2. 构建地图：通过SLAM技术构建室内地图。
3. 路径规划：根据地图信息规划清扫路径。
4. 自主导航：根据路径信息自主导航，完成清扫任务。

仓库机器人：
仓库机器人通过SLAM技术在仓库中自主导航，完成物料搬运任务。具体步骤如下：

1. 采集数据：通过激光雷达或摄像头采集仓库环境数据。
2. 构建地图：通过SLAM技术构建仓库地图。
3. 路径规划：根据地图信息规划搬运路径。
4. 自主导航：根据路径信息自主导航，完成物料搬运任务。

4.2 无人驾驶

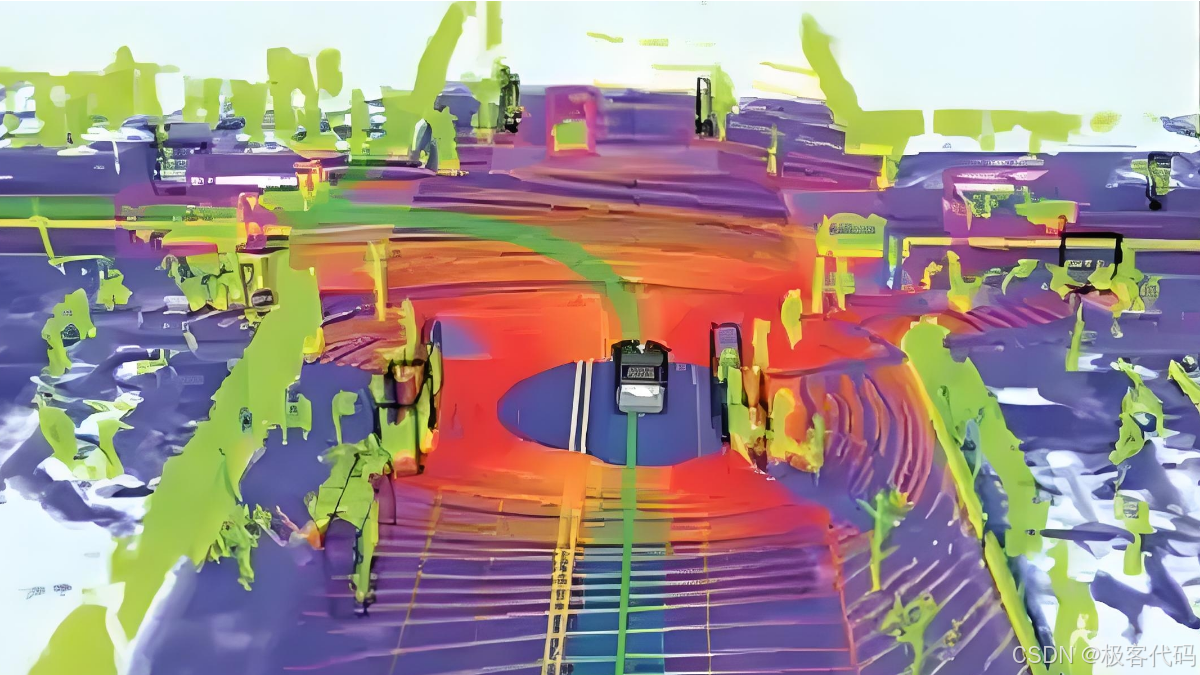

SLAM技术在无人驾驶领域也发挥着重要作用。通过激光雷达和摄像头等传感器，无人驾驶车辆可以实时估计自身位置并构建环境地图，实现自主导航和避障。SLAM技术可以提高无人驾驶车辆的环境感知能力和路径规划能力，降低事故风险。此外，SLAM技术还可以应用于无人机、水下机器人等领域，实现自主导航和任务执行。

无人驾驶汽车：
无人驾驶汽车通过SLAM技术实现实时定位和环境建图。具体步骤如下：

1. 采集数据：通过激光雷达和摄像头采集环境数据。
2. 构建地图：通过SLAM技术构建环境地图。
3. 路径规划：根据地图信息规划行驶路径。
4. 自主导航：根据路径信息自主导航，完成行驶任务。

无人机：
无人机通过SLAM技术实现实时定位和环境建图。具体步骤如下：

1. 采集数据：通过激光雷达和摄像头采集环境数据。
2. 构建地图：通过SLAM技术构建环境地图。
3. 路径规划：根据地图信息规划飞行路径。
4. 自主导航：根据路径信息自主导航，完成飞行任务。

4.3 虚拟现实（VR）和增强现实（AR）

SLAM技术在虚拟现实和增强现实领域也有着广泛的应用。通过SLAM技术，可以实现对现实环境的高精度建图，从而在虚拟环境中叠加真实物体，提供沉浸式的用户体验。例如，AR眼镜通过SLAM技术可以实现实时定位和环境建图，用户可以在现实环境中看到虚拟物体并与之互动。SLAM技术还可以应用于AR游戏、AR教育等领域，提供丰富多样的应用场景。

AR眼镜：
AR眼镜通过SLAM技术实现实时定位和环境建图。具体步骤如下：

1. 采集数据：通过摄像头采集环境数据。
2. 构建地图：通过SLAM技术构建环境地图。
3. 虚拟叠加：在现实环境中叠加虚拟物体。
4. 用户互动：用户可以在现实环境中与虚拟物体互动。

AR游戏：
AR游戏通过SLAM技术实现实时定位和环境建图。具体步骤如下：

1. 采集数据：通过摄像头采集环境数据。
2. 构建地图：通过SLAM技术构建环境地图。
3. 游戏场景：在现实环境中叠加游戏场景。
4. 用户互动：用户可以在现实环境中与游戏场景互动。

4.4 工业自动化

SLAM技术在工业自动化领域也有着重要的应用。通过SLAM技术，工业机器人可以在复杂的工厂环境中自主导航和执行任务。例如，AGV（自动引导车）通过SLAM技术可以实现在仓库中的自主导航和物料搬运，提高物流效率。SLAM技术还可以应用于工业检测、工业维修等领域，提高工业生产的智能化水平。

AGV：
AGV通过SLAM技术实现在仓库中的自主导航和物料搬运。具体步骤如下：

1. 采集数据：通过激光雷达或摄像头采集仓库环境数据。
2. 构建地图：通过SLAM技术构建仓库地图。
3. 路径规划：根据地图信息规划搬运路径。
4. 自主导航：根据路径信息自主导航，完成物料搬运任务。

工业检测：
工业检测机器人通过SLAM技术实现在工厂中的自主导航和检测任务。具体步骤如下：

1. 采集数据：通过激光雷达或摄像头采集工厂环境数据。
2. 构建地图：通过SLAM技术构建工厂地图。
3. 路径规划：根据地图信息规划检测路径。
4. 自主导航：根据路径信息自主导航，完成检测任务。

5. SLAM技术的未来趋势

5.1 深度学习

深度学习技术在SLAM中的应用越来越广泛。通过深度学习，可以实现对环境的高精度感知和建图。例如，基于深度学习的特征点匹配方法可以提高特征点匹配的准确性和鲁棒性。深度学习还可以用于闭环检测、地图构建等任务，提高SLAM系统的性能。此外，深度学习还可以用于多传感器融合，提高SLAM系统的鲁棒性和精度。

特征点匹配：
基于深度学习的特征点匹配方法通过训练卷积神经网络来提取和匹配图像中的特征点。具体步骤如下：

1. 数据准备：准备大量的图像数据和特征点标签。
2. 模型训练：通过卷积神经网络训练特征点匹配模型。
3. 特征提取：使用训练好的模型提取图像中的特征点。
4. 特征匹配：使用训练好的模型匹配图像中的特征点。

闭环检测：
基于深度学习的闭环检测方法通过训练卷积神经网络来检测图像中的闭环。具体步骤如下：

1. 数据准备：准备大量的图像数据和闭环标签。
2. 模型训练：通过卷积神经网络训练闭环检测模型。
3. 检测闭环：使用训练好的模型检测图像中的闭环。

5.2 多传感器融合

多传感器融合技术可以提高SLAM系统的鲁棒性和精度。通过融合激光雷达、摄像头、IMU等多种传感器的数据，可以实现对环境的多维度感知和建图。多传感器融合可以弥补单一传感器的不足，提高SLAM系统的环境适应能力。例如，激光雷达可以提供高精度的距离信息，摄像头可以提供丰富的视觉信息，IMU可以提供高频率的姿态信息，通过多传感器融合可以实现高精度、高鲁棒性的SLAM系统。

激光雷达与摄像头融合：
激光雷达与摄像头融合通过结合激光雷达的距离信息和摄像头的视觉信息，提高SLAM系统的精度和鲁棒性。具体步骤如下：

1. 采集数据：通过激光雷达和摄像头采集环境数据。
2. 数据对齐：通过标定方法对齐激光雷达和摄像头的数据。
3. 融合处理：结合激光雷达的距离信息和摄像头的视觉信息，提高SLAM系统的精度和鲁棒性。

IMU与视觉传感器融合：
IMU与视觉传感器融合通过结合IMU的高频率姿态信息和视觉传感器的视觉信息，提高SLAM系统的精度和鲁棒性。具体步骤如下：

1. 采集数据：通过IMU和视觉传感器采集环境数据。
2. 数据对齐：通过标定方法对齐IMU和视觉传感器的数据。
3. 融合处理：结合IMU的高频率姿态信息和视觉传感器的视觉信息，提高SLAM系统的精度和鲁棒性。

5.3 实时性和鲁棒性

随着硬件性能的提升和算法的优化，SLAM系统的实时性和鲁棒性将进一步提高。未来的SLAM系统将在更复杂和动态的环境中实现高效、可靠的定位和建图。例如，通过优化算法和硬件加速，可以实现高帧率的SLAM系统，提高机器人的响应速度和自主能力。此外，通过引入多传感器融合和深度学习等技术，可以提高SLAM系统的鲁棒性和适应能力，使其在复杂环境中也能正常工作。

实时性：
通过优化算法和硬件加速，可以实现高帧率的SLAM系统，提高机器人的响应速度和自主能力。具体方法包括：

1. 算法优化：通过优化算法减少计算量，提高实时性。
2. 硬件加速：通过GPU、FPGA等硬件加速计算，提高实时性。

鲁棒性：
通过引入多传感器融合和深度学习等技术，可以提高SLAM系统的鲁棒性和适应能力。具体方法包括：

1. 多传感器融合：通过融合多种传感器的数据，提高系统的鲁棒性。
2. 深度学习：通过深度学习提高系统的鲁棒性和适应能力。

5.4 语义SLAM

语义SLAM是近年来SLAM领域的研究热点之一。语义SLAM通过引入语义信息，提高SLAM系统的环境理解能力和任务执行能力。例如，通过识别环境中的物体类别和属性，可以实现对环境的语义建图，提高机器人的导航和任务执行能力。语义SLAM还可以用于环境监测、安全监控等领域，提供更多的应用场景。此外，通过引入语义信息，可以提高SLAM系统的鲁棒性和精度，降低环境变化对SLAM系统的影响。

语义建图：
语义建图通过识别环境中的物体类别和属性，实现对环境的语义建图。具体步骤如下：

1. 采集数据：通过摄像头采集环境数据。
2. 物体识别：通过深度学习方法识别环境中的物体类别和属性。
3. 语义建图：结合物体类别和属性信息，构建环境的语义地图。

任务执行：
通过语义信息，可以提高机器人的任务执行能力。具体步骤如下：

1. 任务规划：根据语义地图信息规划任务。
2. 任务执行：根据任务规划信息自主导航，完成任务。

5.5 云端SLAM

随着云计算和物联网技术的发展，云端SLAM成为SLAM领域的另一个研究热点。云端SLAM通过将SLAM系统的部分计算任务迁移到云端，提高SLAM系统的计算能力和存储能力。例如，通过将地图构建和后端优化等计算密集型任务迁移到云端，可以实现大规模环境的高精度建图。此外，通过云端SLAM，可以实现多机器人之间的协同工作，提高机器人的协作能力和任务执行效率。云端SLAM还可以用于远程监控、远程控制等领域，提供更多的应用场景。

计算迁移：
通过将SLAM系统的部分计算任务迁移到云端，可以提高SLAM系统的计算能力和存储能力。具体步骤如下：

1. 数据上传：将传感器数据上传到云端。
2. 云端计算：在云端进行地图构建和后端优化等计算任务。
3. 数据下载：将计算结果下载到本地，进行导航和任务执行。

多机器人协同：
通过云端SLAM，可以实现多机器人之间的协同工作。具体步骤如下：

1. 数据共享：多机器人共享传感器数据。
2. 任务分配：根据任务需求分配任务。
3. 协同工作：多机器人协同工作，完成任务。

6. 结论

SLAM技术是机器人和无人驾驶领域的核心技术之一，通过传感器数据实时估计机器人或无人系统的位姿并构建环境地图。本文详细介绍了SLAM的工作原理，包括数据关联、状态估计和地图表示等核心问题，并探讨了SLAM在不同领域的应用场景。此外，本文还对SLAM技术的未来发展进行了展望，重点讨论了深度学习和多传感器融合等新兴技术在SLAM中的应用。希望本文能够为读者提供全面的SLAM技术指导，推动SLAM技术在更多领域的应用和发展。
