1. 速度阶跃

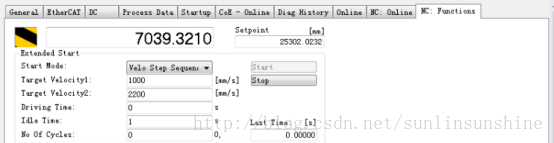

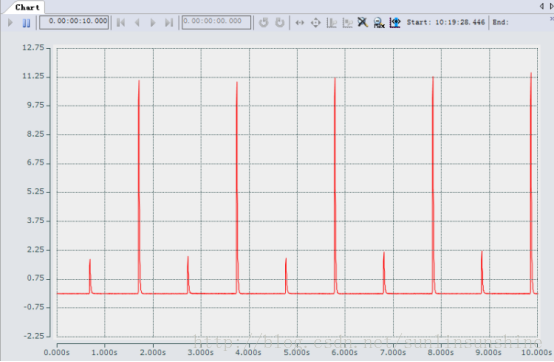

   松下伺服：目标速度1设1000mm/s，目标速度2设2200mm/s，idle time分别设为1s和5s，波形图如下图所示。

注：松下的要走速度模式，除了要改PDO映射外，还需要在线改模式，和电机的最大速度，因为这两个值默认值是0。台达的就只要改PDO，模式自动更改。

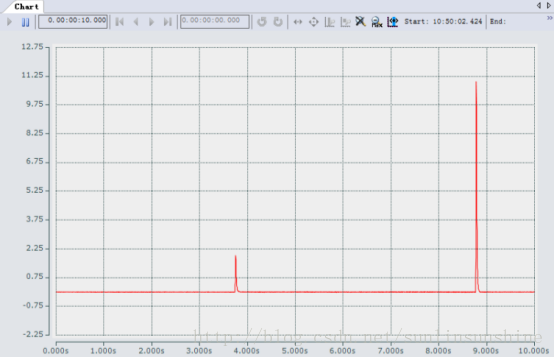

Idle Time为5s


2. 编码器参数

   上面测的速度阶跃是没有改编码器参数的，只是看看能不能走速度阶跃模式，编码器位数17位，应该改成下图的参数。也可以
