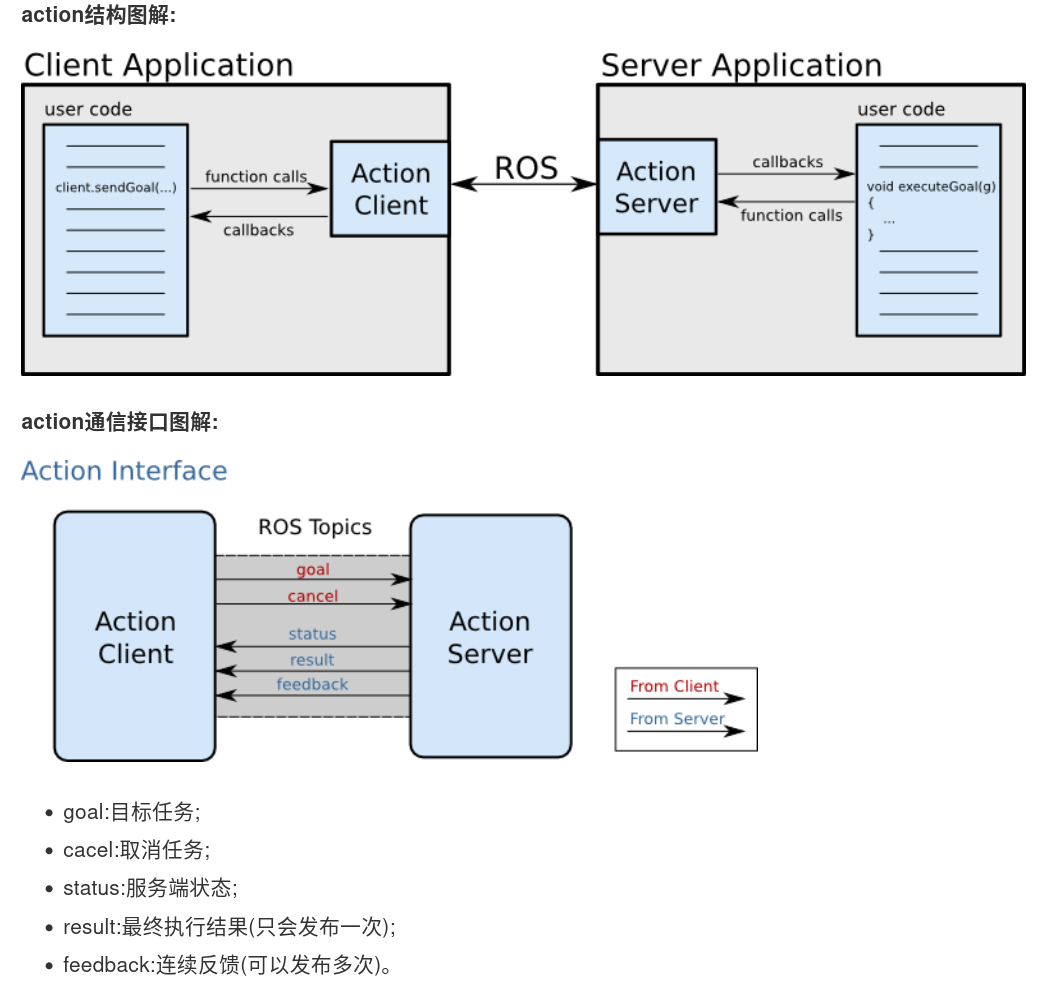

10.1 Action通信

在这里插入图片描述

10.1.1 自定义action文件

基本上和msg，srv一样
先创建功能包
依赖：

roscpp rospy std_msgs actionlib actionlib_msgs

在这里插入图片描述

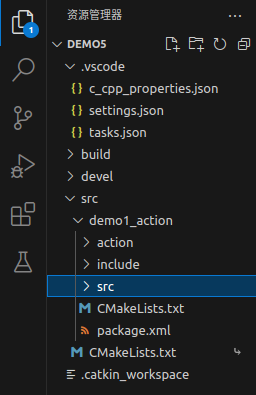

新建action功能包
在这里插入图片描述

int32 num
---
int32 result
---
float64 progress_bar

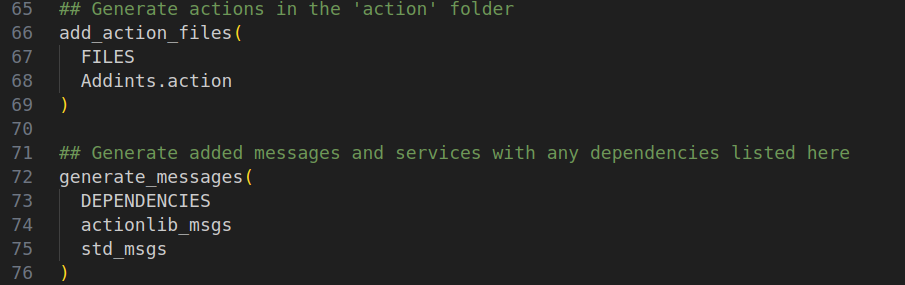

Cmake配置

66行，72行
在这里插入图片描述

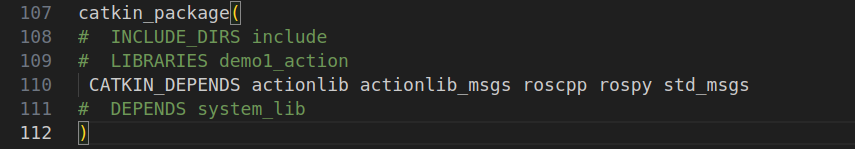

107行
在这里插入图片描述

10.1.2 c++服务端实现

#include "ros/ros.h"
#include "actionlib/server/simple_action_server.h"
#include "demo1_action/AddintsAction.h"

using namespace ros;

typedef actionlib::SimpleActionServer<demo1_action::AddintsAction> Server;

void cb(const demo1_action::AddintsGoalConstPtr &goalPtr, Server *server)
{
    //解析目标数据
    int goal_num = goalPtr -> num;
    ROS_INFO("提交数据为：%d", goal_num);

    //产生连续反馈
    Rate rate(10);
    int result = 0;
    for(int i=1 ; i <= goal_num ; i++)
    {
        result += i;
        rate.sleep();
        demo1_action::AddintsFeedback feedback;
        feedback.progress_bar = i / (double)goal_num;
        server -> publishFeedback(feedback);
    }

    //最终相应结果
    demo1_action::AddintsResult r;
    r.result = result;
    server -> setSucceeded(r);
}

int main(int argc, char *argv[])
{
    setlocale(LC_ALL, "");
    init(argc, argv, "AddInts_server");
    NodeHandle nh;
    Server server(nh,"AddInts",boost::bind(&cb,_1,&server),false);
    server.start();
    spin();
    return 0;
}

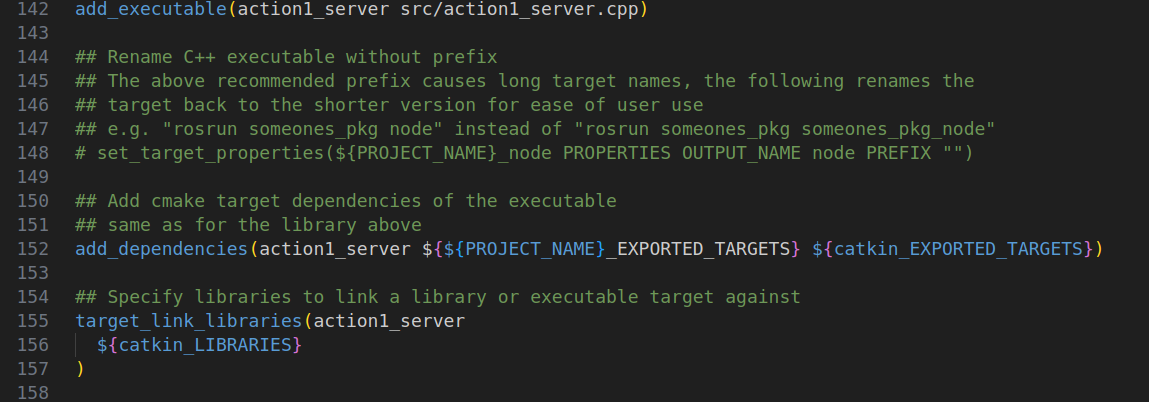

Cmake配置和之前一样

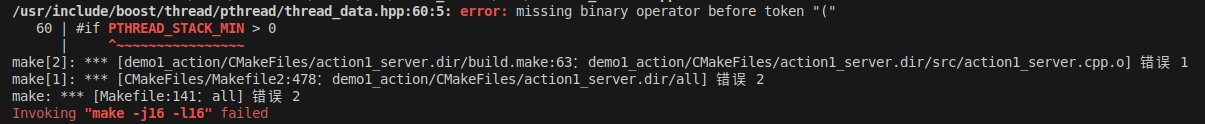

在这里插入图片描述在编译时，出现boost库的报错（可能是boost兼容性问题）

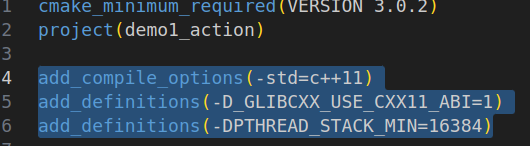

在这里插入图片描述在Cmake的project()后面加上

add_compile_options(-std=c++11)
add_definitions(-D_GLIBCXX_USE_CXX11_ABI=1)
add_definitions(-DPTHREAD_STACK_MIN=16384)

在这里插入图片描述

10.1.3 客户端实现

#include "ros/ros.h"
#include"actionlib/client/simple_action_client.h"
#include "demo1_action/AddintsAction.h"

using namespace ros;

void done_cb(const actionlib::SimpleClientGoalState& state, const demo1_action::AddintsResultConstPtr& result)
{
    if(state.state_ == state.SUCCEEDED)
    {
        ROS_INFO("计算结果：%d",result->result);
    }
    else
    {
        ROS_ERROR("计算失败");
    }
}

void active_cb()
{
    ROS_INFO("Goal just went active");
}

void feedback_cb(const demo1_action::AddintsFeedbackConstPtr& feedback)
{
    ROS_INFO("当前进度：%.2f",feedback->progress_bar);
}

int main(int argc, char *argv[])
{
    setlocale(LC_ALL,"");
    init(argc,argv,"AddInts_client");
    NodeHandle nh;
    actionlib::SimpleActionClient<demo1_action::AddintsAction> client(nh,"AddInts");
    ROS_INFO("Waiting for action server to start.");
    client.waitForServer();
    demo1_action::AddintsGoal goal;
    goal.num = 100;
    client.sendGoal(goal,&done_cb,&active_cb,&feedback_cb);
    spin();
    return 0;
}

Cmake配置和上面一样

代码详解

sendGoal
void sendGoal(const Goal & goal,
              SimpleDoneCallback done_cb = SimpleDoneCallback(),
              SimpleActiveCallback active_cb = SimpleActiveCallback(),
              SimpleFeedbackCallback feedback_cb = SimpleFeedbackCallback())

参数分别为：传入参数
完成时回调函数
激活回调参数
反馈回调参数

SimpleDoneCallback
void done_cb(const actionlib::SimpleClientGoalState& state, const demo1_action::AddintsResultConstPtr& result)

state：表示当前状态

state.state_ == state.SUCCEEDED

表示访问正常结束

client.waitForServer();

之前学习的等待方式还有

ros::service::waitForService("addInts");

但是实际上action通信不基于service，所以这个方法不适用

10.2 动态参数

可以用rqt打开工具进行调参，而不用反复启动

rqt

路径：plugins -> configuration -> dynamic reconfigure

10.2.1 客户端实现

新建功能包，依赖：

roscpp rospy std_msgs dynamic_reconfigure

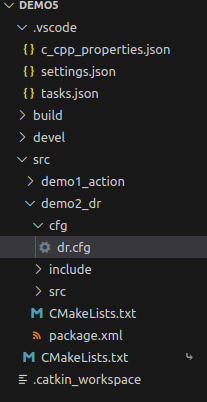

新建cfg文件夹和cfg文件
在这里插入图片描述
添加可执行权限

chmod +x *.cfg
ll

在这里插入图片描述

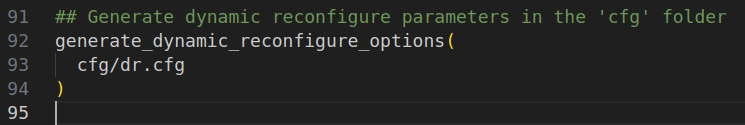

Cmake配置
在这里插入图片描述
编写时建议改为.py文件，这样有补齐和语法高亮

#! /usr/bin/env python

#导包
from dynamic_reconfigure.parameter_generator_catkin import *

#创建一个参数生成器
gen = ParameterGenerator()

#往生成器添加参数
#add(name, paramtype, level, description, default, min, max, edit_method= "")
gen.add("int_param", int_t, 0, "整形参数", 10, 1, 100)

#配置节点，并退出
exit(gen.generate("demo2_dr", "dr_client", "dr"))

level用于标参数是否被修改过(一般写0)

10.2.2 服务端实现

编写文件

#include "ros/ros.h"
#include "dynamic_reconfigure/server.h"
#include "demo2_dr/drConfig.h"

using namespace ros;

//解析动态参数
void cb(demo2_dr::drConfig &config, uint32_t level)
{
    ROS_INFO("修改后的参数是：%d", config.int_param);
}

int main(int argc, char *argv[])
{
    setlocale(LC_ALL, "");
    init(argc, argv, "dr");
    //创建服务器对象
    dynamic_reconfigure::Server<demo2_dr::drConfig> server;
    //回调函数解析修改后的参数
    server.setCallback(boost::bind(&cb, _1, _2));
    spin();
    return 0;
}

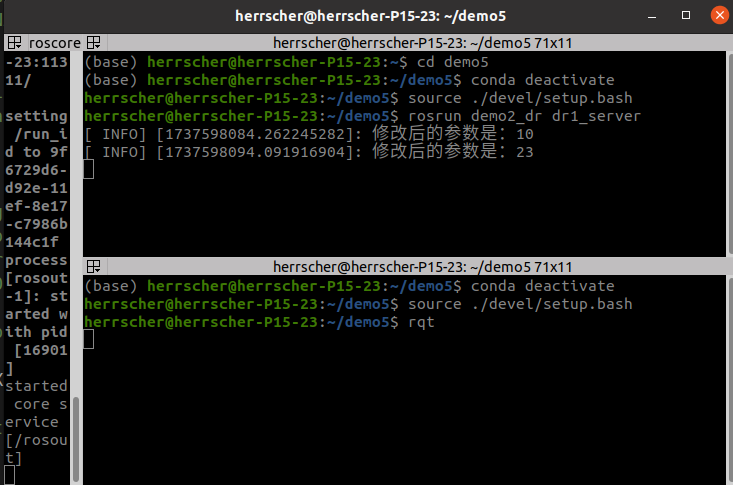

Cmake配置同前
在这里插入图片描述

boost::bind()

bind用于将函数与其参数绑定，创建一个可调用对象

10.2.3 客户端

#! /usr/bin/env python

#导包
from dynamic_reconfigure.parameter_generator_catkin import *

#创建一个参数生成器
gen = ParameterGenerator()

#往生成器添加参数
#add(name, paramtype, level, description, default, min, max, edit_method= "")
gen.add("int_param", int_t, 0, "整形参数", 10, 1, 100)
gen.add("double_param", double_t, 0, "浮点参数", 1.57, 0, 3.14)
gen.add("str_param", str_t, 0, "字符串参数", "hello")
gen.add("bool_param", bool_t, 0, "布尔参数", True)

mylist = gen.enum([gen.const("small",int_t,0,"small car"),
                   gen.const("normal",int_t,1,"normal car"),
                   gen.const("big",int_t,2,"big car"),
                   ],"car_size")

gen.add("list_param", int_t, 0, "列表参数", 0,0,2, edit_method=mylist)
#配置节点，并退出
exit(gen.generate("demo2_dr", "dr_client", "dr"))

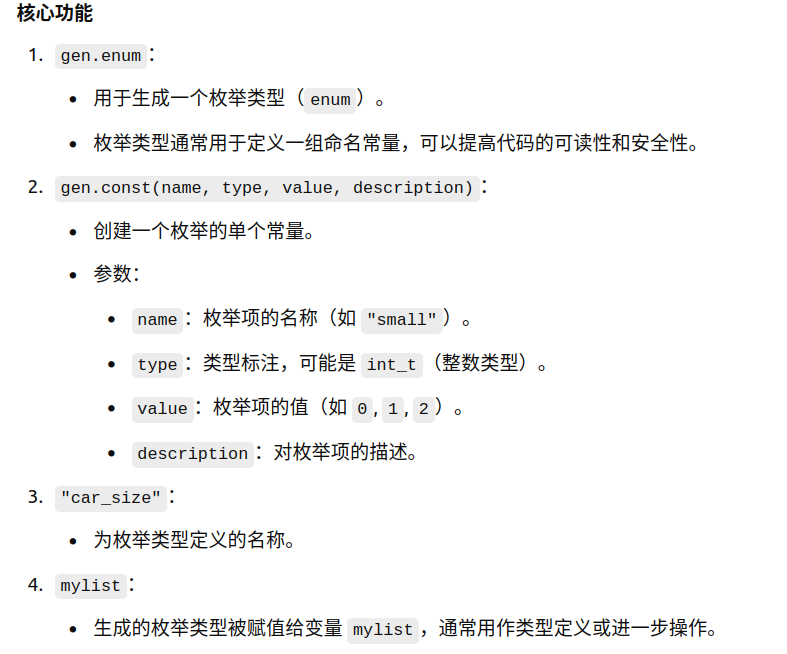

enum

在这里插入图片描述

#include "ros/ros.h"
#include "dynamic_reconfigure/server.h"
#include "demo2_dr/drConfig.h"

using namespace ros;

//解析动态参数
void cb(demo2_dr::drConfig &config, uint32_t level)
{
    ROS_INFO("修改后的参数是：%d,%.2f,%s,%d,%d",
              config.int_param,
              config.double_param,
              config.str_param.c_str(),
              config.bool_param,
              config.list_param
              );
}

int main(int argc, char *argv[])
{
    setlocale(LC_ALL, "");
    init(argc, argv, "dr");
    //创建服务器对象
    dynamic_reconfigure::Server<demo2_dr::drConfig> server;
    //回调函数解析修改后的参数
    server.setCallback(boost::bind(&cb, _1, _2));
    spin();
    return 0;
}

10.3 pluginlib

10.3.1 基本使用

新建功能包，依赖：

roscpp pluginlib

复制include文件路径，加到c_cpp_properties.json的includePath里面
在这里插入图片描述

基类构造

在include下创建.h文件

#ifndef DBX_BASE_H_
#define DBX_BASE_H_

namespace dbx_base_ns {

    /*
        注意：必须保证基类中包含无参构造
    */
    class Dbx_Base{
        protected:
            Dbx_Base(){}

        public:
            virtual double getlength() = 0;
            virtual void init(double side_length) = 0;
    };
};

#endif

衍生类构造

#ifndef DBX_PLUGINS_H_
#define DBX_PLUGINS_H_

#include "demo3_plugin/dbx_base.h"

namespace dbx_plugins_ns
{
    class SanBian: public dbx_base_ns::Dbx_Base
    {
        private:
            double side_length;
        public:
            SanBian()
            {
                side_length = 0.0;
            }
            void init(double side_length)
            {
                this->side_length = side_length;
            }
            double getlength()
            {
                return 3 * side_length;
            }
    }

        class SiBian: public dbx_base_ns::Dbx_Base
    {
        private:
            double side_length;
        public:
            SiBian()
            {
                side_length = 0.0;
            }
            void init(double side_length)
            {
                this->side_length = side_length;
            }
            double getlength()
            {
                return 4 * side_length;
            }
    }
}

#endif

注册（将基类和衍生类关联）

在src下新建.cpp文件

#include "pluginlib/class_list_macros.h"
#include "demo3_plugin/dbx_base.h"
#include "demo3_plugin/dbx_plugins.h"

//参数1：字类 参数2：父类
PLUGINLIB_EXPORT_CLASS(dbx_plugins_ns::SanBian, dbx_base_ns::Dbx_Base)
PLUGINLIB_EXPORT_CLASS(dbx_plugins_ns::SiBian, dbx_base_ns::Dbx_Base)

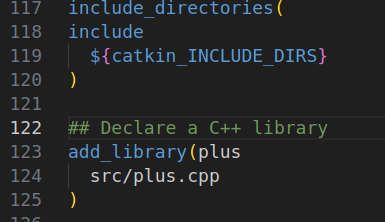

Cmake配置
在这里插入图片描述

xml文件编写

新建xml文件
在这里插入图片描述

<!--
    定位动态链接库
        library 根标签下的 path 属性设置
    声明子类和父类
        library 的子标签 class 声明
-->
<library path="lib/libplus">
    <class type="dbx_plugins_ns::SanBian" base_class_type="dbx_base_ns::Dbx_Base">
        <description>正三边形</description>
    </class>

    <class type="dbx_plugins_ns::SiBian" base_class_type="dbx_base_ns::Dbx_Base">
        <description>正四边形</description>
    </class>

</library>

注意这里没有.so

导出插件

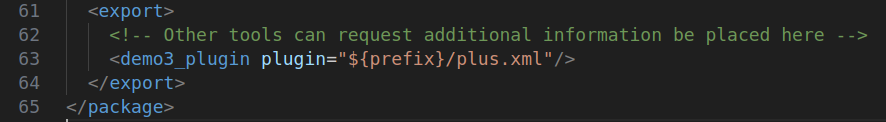

package.xml下进行导出。
标签为功能包名称，${}表示功能包
在这里插入图片描述
调用命令查看功能包下的插件

rospack plugins --attrib=plugin demo3_plugin

在这里插入图片描述
新建cpp文件
在这里插入图片描述

#include "ros/ros.h"
#include "pluginlib/class_loader.h"
#include "demo3_plugin/dbx_base.h"

int main(int argc, char *argv[])
{
    //创建一个类加载器，参数1：包名 参数2：基类名
    pluginlib::ClassLoader<dbx_base_ns::Dbx_Base> loader("demo3_plugin", "dbx_base_ns::Dbx_Base");
    //使用类加载器实例化某个插件类
    boost::shared_ptr<dbx_base_ns::Dbx_Base> san = loader.createInstance("dbx_plugins_ns::SanBian");
    //使用插件
    san->init(10);
    double length = san->getlength();
    ROS_INFO("SanBian length: %.2f", length);
    return 0;
}

配置cmake同前
使用boost时记得在cmake的project后加上

add_compile_options(-std=c++11)
add_definitions(-D_GLIBCXX_USE_CXX11_ABI=1)
add_definitions(-DPTHREAD_STACK_MIN=16384)

10.4 nodelet

nodelet是ros的节点管理工具，用于调节节点通信

基本语法：

nodelet load pkg/Type manager - Launch a nodelet of type pkg/Type on manager manager
nodelet standalone pkg/Type   - Launch a nodelet of type pkg/Type in a standalone node
nodelet unload name manager   - Unload a nodelet a nodelet by name from manager
nodelet manager               - Launch a nodelet manager node

创建一个manager

rosrun nodelet nodelet manager __name:=DaSun

向manager添加节点

rosrun nodelet nodelet load nodelet_tutorial_math/Plus DaSun __name:=XiaoWang _value:=10

将新节点的输入输出与其他节点关联

rosrun nodelet nodelet load nodelet_tutorial_math/Plus DaSun __name:=ErGou _value:=50 /ErGou/in:=/XiaoWang/out

launch文件编写

<launch>
    <!-- 设置nodelet管理器 -->
    <node pkg="nodelet" type="nodelet" name="mymanager" args="manager" output="screen" />
    <!-- 启动节点1，名称为 n1, 参数 /n1/value 为100 -->
    <node pkg="nodelet" type="nodelet" name="n1" args="load nodelet_tutorial_math/Plus mymanager" output="screen" >
        <param name="value" value="100" />
    </node>
    <!-- 启动节点2，名称为 n2, 参数 /n2/value 为-50 -->
    <node pkg="nodelet" type="nodelet" name="n2" args="load nodelet_tutorial_math/Plus mymanager" output="screen" >
        <param name="value" value="-50" />
        <remap from="/n2/in" to="/n1/out" />
    </node>

</launch>

10.4.2 自定义

编写cpp文件

#include "ros/ros.h"
#include "nodelet/nodelet.h"
#include "pluginlib/class_list_macros.h"

namespace my_nodelet
{
    class MyPlus : public nodelet::Nodelet
    {
        public:
            MyPlus(){}
            void onInit()
            {
                ROS_INFO("hello world");
            }
    };
};

PLUGINLIB_EXPORT_CLASS(my_nodelet::MyPlus, nodelet::Nodelet)

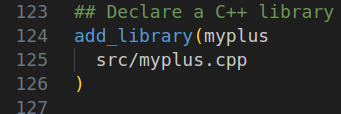

配置cmake（同上，因为没有头文件，不用加include）
在这里插入图片描述
xml文件编写

<library path="lib/libmyplus">
    <class type="my_nodelet::MyPlus" base_class_type="nodelet::Nodelet" name="demo4_nodelet/MyPlus">
        <description>自定义插件</description>
    </class>
</library>

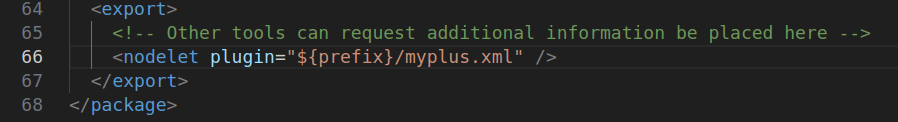

package.xml配置
注意标签是基类的功能包
在这里插入图片描述

10.4.3业务实现

修改上面的cpp文件

#include "ros/ros.h"
#include "nodelet/nodelet.h"
#include "pluginlib/class_list_macros.h"
#include "std_msgs/Float64.h"

namespace my_nodelet
{
    class MyPlus : public nodelet::Nodelet
    {
        private:
            ros::Publisher pub;
            ros::Subscriber sub;
            double value;

        public:
            MyPlus()
            {
                value = 0.0;
            }
            void onInit()
            {
                ROS_INFO("hello world");
                //获取 NodeHandle(私有)
                ros::NodeHandle nh = getPrivateNodeHandle();
                //通过NodeHandle创建订阅对象和发布对象，解析参数
                nh.getParam("value", value);
                pub = nh.advertise<std_msgs::Float64>("out", 10);
                sub = nh.subscribe<std_msgs::Float64>("in", 10, &MyPlus::cb, this);
                //订阅对象和发布对象的回调函数
            }

            void cb(const std_msgs::Float64::ConstPtr& msg)
            {
                //解析订阅到的消息
                double in = msg->data;
                //处理消息
                double out = in + value;
                //发布消息
                std_msgs::Float64 out_msg;
                out_msg.data = out;
                pub.publish(out_msg);
            }
    };
};

PLUGINLIB_EXPORT_CLASS(my_nodelet::MyPlus, nodelet::Nodelet)
I'm coming!!
关注
Chapter7 ROS进阶
qq_41694024的博客
04-27 687
本章介绍了ROS中的一些进阶内容，主要内容如下: Action 通信； 动态参数； pluginlib； nodelet。 上述内容其实都是对之前通信机制缺陷的进一步优化：action较之于以往的服务通信是带有连续反馈的，更适用于耗时的请求响应场景；动态参数较之于参数服务器实现，则可以保证参数读取的实时性；最后，nodelet可以动态加载多个节点到同一进程，不再是一个节点独占一个进程，从而可以零成本的实现不同节点之间的数据交互，降低了数据传输的延时，提高了数据传输的效率
ROS基础学习-ROS通信机制进阶
周陽讀書
06-08 1576
前面的都是粗粒度的通信框架基础，没有详细介绍涉及的API，也没有封装代码，后面研究更深入的东西。ROS常用APIROS中自定义头文件与源文件的使用。
ROS 进阶学习笔记（15） - Use Service to play ROS-Serial communication
Combine Art and Sciences.
05-11 2668
Use Service to play ROS-Serial communication Continue for this blog : ROS 进阶学习笔记（12） - Communication with ROS through USART Serial Port In that blog above, we discussed ROS-Serial communicatio
ROS进阶
kmxz2016
08-21 920
rbx1和rbx2安装 cd ~/catkin_ws/src git clone -b indigo-devel http://github.com/pirobot/rbx1.git git clone -b indigo-devel http://github.com/pirobot/rbx2.git cd ~/catkin_ws catkin_make source ~/catkin_ws/
ROS 进阶
u013013280的博客
08-06 312
一、dynamic_reconfigure http://wiki.ros.org/dynamic_reconfigure/Tutorials http://www.guyuehome.com/1173 1、cfg编写 不能出现汉字 2、建立好cfg文件之后，cd到程序包文件夹下， chmod a+x cfg/cfg文件名.cfg 3、修改 CMakeLists.txt gene...
ROS进阶学习笔记与官网教程总结
ROS 基础学习笔记主要针对初学者，为他们提供了解和使用ROS的基本知识。 1. ROS的定义与设计理念 ROS是一个分布式的框架，允许开发者将软件组件分割为独立的进程，这些进程可以运行在同一台机器上，也可以分散在多...
精选资源
机器人操作系统ROS学习路线笔记（古月居）
03-04
机器人操作系统ROS，即Robot Operating System...机器人操作系统ROS学习是一个长期且持续的过程，需要不断实践和探索。通过不断学习和实践，可以逐步掌握ROS的强大功能和灵活性，最终能够在机器人项目中有效地应用ROS。
ROS学习笔记
最新发布
03-19
- **GitHub仓库**：搜索`ROS学习笔记`或`ROS Tutorial`，许多开发者分享代码与配置示例。 - **博客与视频**： - 知乎专栏“ROS从入门到放弃”提供避坑指南。 - YouTube频道“The Construct”提供免费ROS课程。 --...
ROS 进阶学习笔记（12） - Communication with ROS through USART Serial Port
Combine Art and Sciences.
02-02 4627
Communication with ROS through USART Serial Port We always need to communicate with ROS through serial port as we have many devices like sensors, touch-screen, actuators to be controlled through US
ROS 进阶学习笔记（18）：ROS导航3：关于 ROS ActionLib 包
Combine Art and Sciences.
06-03 7411
理解ROS Server ROS 里除了基本的msg publisher/Subscriber 以外，还有以下东东需要理解： >>Server/Client >>Action ROS中的服务service是一问一答的形式，你来查询了，我就返给你要的信息。 actionlib也有服务的概念，但是它不一样的地方是：不是一问一答，而多了一个反馈，它会不断反馈项目进度。
【ROS 编程进阶】
YYANyk的博客
04-08 537
在~/catkin_ws/src/learning_service 目录下，创建 srv 文件夹及 Person.srv 文件，在终端输入uint8 ageuint8 sex。
ROS进阶学习
weixin_39926594的博客
04-14 318
文章目录可视化平台rvizGazebo较为基础的基本概念roslaunch的使用坐标管理系统 可视化平台 rviz 这个用于可视化很好，可以学习下具体使用 Gazebo 这是一个仿真平台，没有数据用来创建数据的！，拥有强大的物理引擎 roslaunch gazebo_ros xxx gazebo第一次使用时需要从国外服务器加载很多的数据，所以可能用不了 较为基础的 基本概念 ROS master：为节点提供命名和注册服务，辅助节点相互查找，建立连接，并且提供参数服务器. 通信:topic和m
ROS 通信机制进阶(已整理)
qq_42731062的博客
07-15 570
ROS通信进阶
ROS进阶——运动规划分析
热门推荐
偷得浮生半日闲
09-03 1万+
通过给定的轨迹点，根据设定的最大速度和加速度计算每个点的速度，加速度和时间帧。 轨迹点：可通过插补获得，数据类型为moveit_msgs::RobotTrajectory 设定的最大速度和加速度：为URDF文件中设定参数 分析 在规划固定轨迹时(直线，圆弧)，规划获得速度和加速度一般会有抖动，特别是在精确的规划下，因此在对轨迹要求不高的情况下，使用样条曲线(Spline Curves)可以获得...
ROS复习笔记10：ROS进阶
qq_71734878的博客
12-12 503
复习
ROS高效进阶系列
cy1641395022的博客
12-13 3271
ROS高效进阶系列
【ROS进阶篇】第一讲 常用API介绍
lc1852109的博客
06-25 1422
本节内容主要是对于ROS中常用API的介绍与总结。包括关于初始化、通讯、循环、时间和一些节点状态和日志输出的使用方法。
ROS基础与进阶之路
nobody258的博客
12-08 388
ROS基础 核心概念（4点）： 主节点（Master）： roscore 节点（Node）： 运行节点：rosrun package_name node_name 查看激活节点列表：rosnode list 列出节点信息：rosnode info node_name 杀死指定运行节点：rosnode kill node_name 节点崩溃，清除节点注册信息：rosnode cleanup 列出在指定计算机上的节点信息：rosnode machine machine -name 话题（Topic）： 查看激活
ROS高效进阶第一章 -- ROS高级组件之 TF坐标变换 其二
cy1641395022的博客
07-12 777
ROS高效进阶第一章 -- ROS高级组件之 TF坐标变换 其二
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
