Blender图解教程：使用曲线编辑器(Graph Editor)的“不连续项（欧拉）过滤器”解决欧拉模式下旋转异常问题

最新推荐文章于 2024-04-28 17:46:30 发布
最新推荐文章于 2024-04-28 17:46:30 发布
阅读量3.2k 收藏 8
点赞数 4
分类专栏： # Blender笔记 游戏动画笔记 文章标签： Blender 游戏动画 不连续项（欧拉）过滤器 万向锁
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/ttm2d/article/details/108889720
版权
本文介绍在Blender中制作升龙拳动画时遇到的万向锁问题及解决方法。该问题出现在欧拉模式下，表现为角色脚部在动画补间过程中产生异常旋转。通过调整关键帧并应用不连续项过滤器，最终成功修复了问题。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

情景再现

做升龙拳的时候在第25帧和第30帧之间遇到的这个问题（请注意角色脚部）

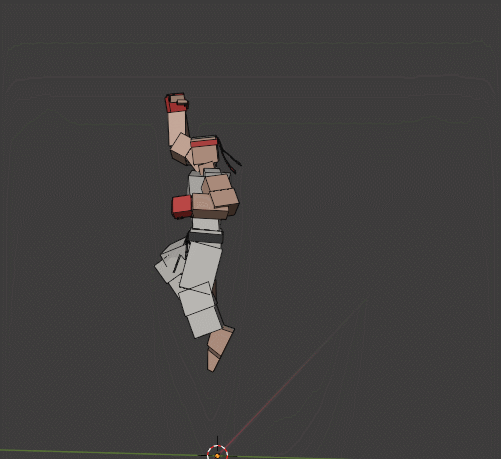

第25帧，正常的腾空勾拳pose

在这里插入图片描述

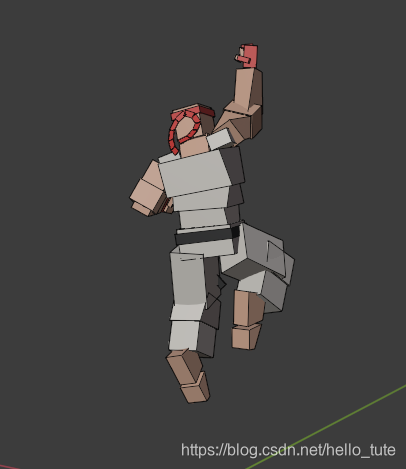

第30帧 也是一个正常的下落Pose

在这里插入图片描述

两个关键帧之间由Blender自动生成补间，然鹅，诡异的事情发生了（如下图，请注意角色脚部）

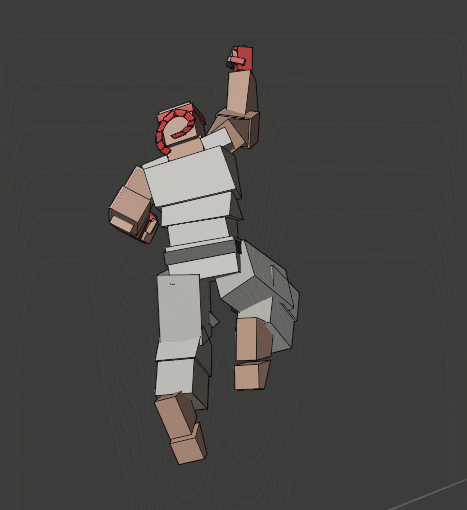

在这里插入图片描述

换个角度看看

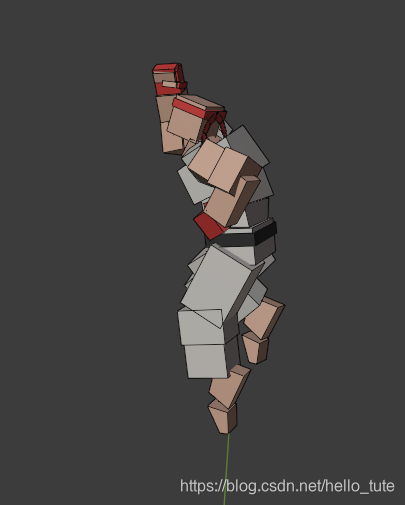

在这里插入图片描述

问题产生的原因

这种问题仅在欧拉模式下旋转时才会产生，（据说）是因为补间过程中出现了万向锁。这可能就是Blender默认使用四元数表示旋转的原因吧。

解决办法
  1. 选择出现问题的骨骼（控制器），本例中是脚部的IK
  2. 将动画摄影表切换到曲线编辑器（快捷键Ctrl + Tab）

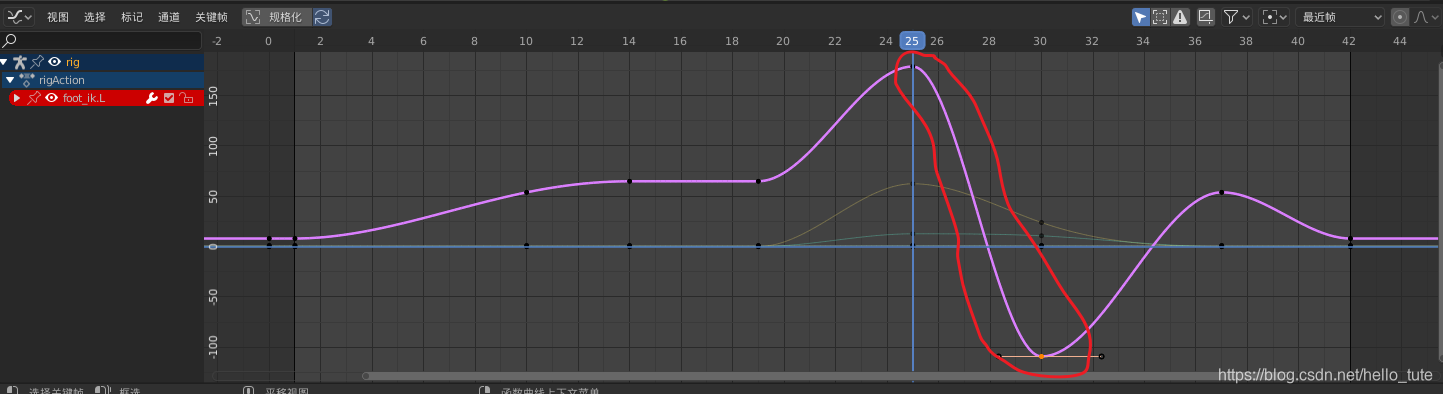

一般出现类似问题，我们都可以发现两帧之间存在类似红圈区域那样急剧变化的曲线

在这里插入图片描述

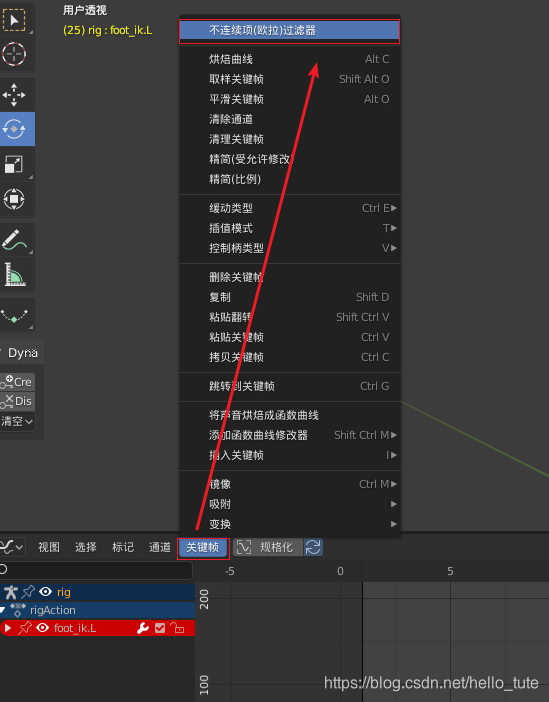

  1. 按A全选，在关键帧标签中点击不连续项（欧拉）过滤器

在这里插入图片描述

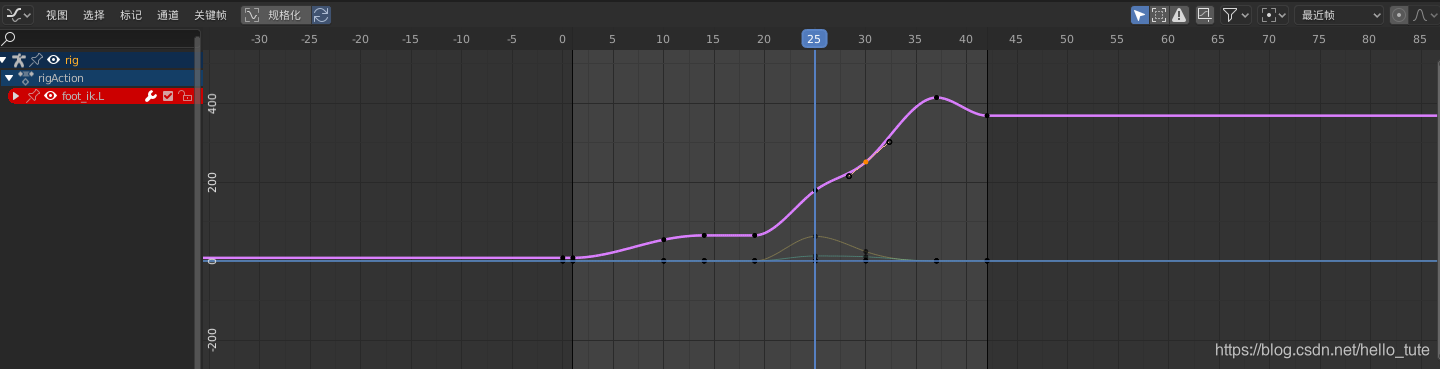

执行完毕后，曲线变成了下面的样子（紫色那条）

在这里插入图片描述

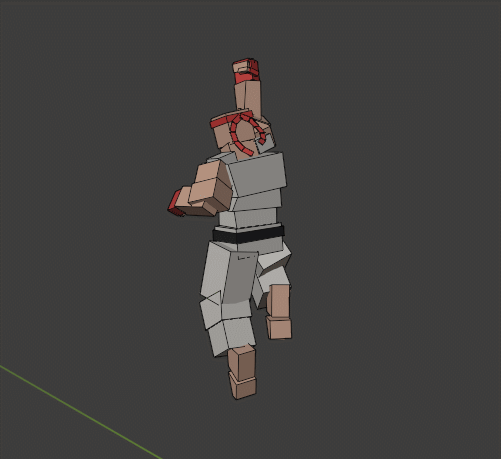

再运行一下动画，诡异的问题解决了

在这里插入图片描述
