前言

Common UI给虚幻的UI系统带来了很多新特性，这些新特性往往面向不同的使用场景。目前我看到很多的Common UI教程，都是把这些特性很笼统地展示一遍，这就很容易造成初学者的困惑：“我当前做的这些工作，到底是为了实现什么？”所以本文采用分场景介绍的方式，希望能够帮初学者理清一下Common UI的工作逻辑。

0. 通用设置

只要使用Common UI就要做的设置

0.1 开启插件

开启Common UI插件
在这里插入图片描述

0.2 设置Viewport

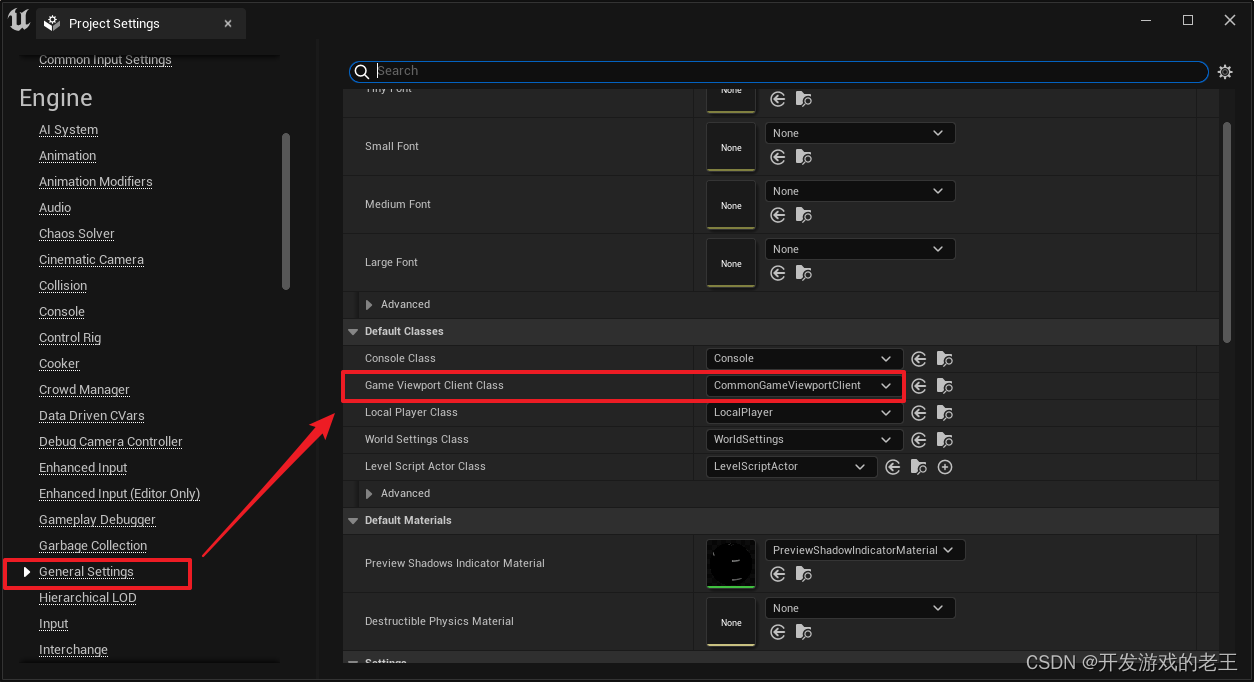

Viewport是程序运行时Widget的容器及管理器，Common UI从原来的Widget继承树上又派生了新的分支，新分支自然需要扩展后的新Viewport(CommonGameViewportClient)去管理。
在这里插入图片描述

1. 分场景教程

1. 1 在仅使用鼠标控制的场景下

如果你游戏完全用鼠标控制，那么除了上述通用设置以外，Common UI中最值得关注的部分就是新增的Common Activatable Widget 以及Common Activatable Stack

Common Activatable Widget

Common Activatable Stack

Common Activatable Stack

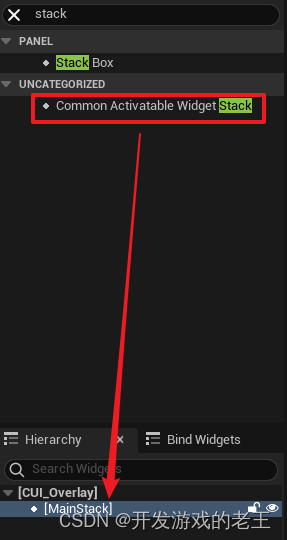

Common Activatable Stack 顾名思义就是一个栈。UI中的Widget经常会有上下堆叠的状态，处于顶层的Widget处于可用状态(Activate)（当用键盘或游戏手柄控制的时候，它会获得控制焦点），而非顶层的Widget会处于不可用状态，被置灰或者隐藏。这时候我们往往要自己动手实现一个Stack，来管理这些Widget的行为。Common Activatable Stack 就是Common UI为我们内置的这样一个Stack。

在这里插入图片描述

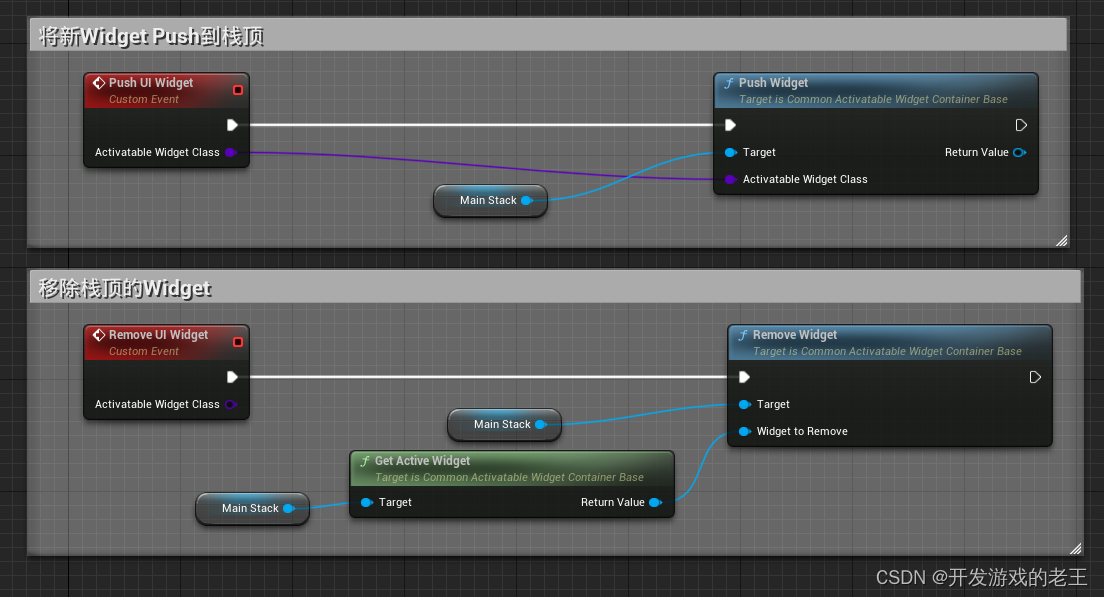

当Common Activatable Stack 对Common Activatable Widget进行Push Widget操作时，会将原来栈顶的Common Activatable Widget进行DeactivateWidget。当然也可以手动ActivateWidget和DeactivateWidget

void UCommonActivatableWidgetContainerBase::SetSwitcherIndex(int32 TargetIndex, bool bInstantTransition /*= false*/)
{
	if (MySwitcher && MySwitcher->GetActiveWidgetIndex() != TargetIndex)
	{
		if (DisplayedWidget)
		{
			DisplayedWidget->OnDeactivated().RemoveAll(this);
			if (DisplayedWidget->IsActivated())
			{
				DisplayedWidget->DeactivateWidget();
			}
			else if (MySwitcher->GetActiveWidgetIndex() != 0)
			{
				// The displayed widget has already been deactivated by something other than us, so it should be removed from the container
				// We still need it to remain briefly though until we transition to the new index - then we can remove this entry's slot
				bRemoveDisplayedWidgetPostTransition = true;
			}
		}

		MySwitcher->TransitionToIndex(TargetIndex, bInstantTransition);
	}
}

Common Activatable Widget

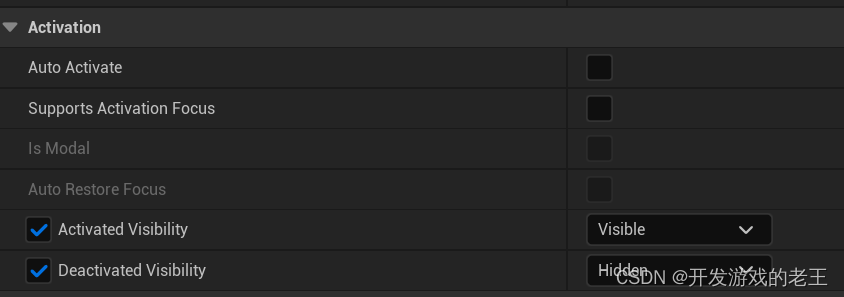

只有Common Activatable Widget才可以被Common Activatable Stack 管理，在Common Activatable Widget的Activation中设置ActivateWidget和DeactivateWidget时Common Activatable Widget的行为：

在这里插入图片描述

void UCommonActivatableWidget::NativeOnActivated()
{
	if (ensureMsgf(bIsActive, TEXT("[%s] has called NativeOnActivated, but isn't actually activated! Never call this directly - call ActivateWidget()")))
	{
		if (bSetVisibilityOnActivated)
		{
			SetVisibility(ActivatedVisibility);
			UE_LOG(LogCommonUI, Verbose, TEXT("[%s] set visibility to [%s] on activation"), *GetName(), *StaticEnum<ESlateVisibility>()->GetDisplayValueAsText(ActivatedVisibility).ToString());
		}

		if (CommonUI::IsEnhancedInputSupportEnabled() && InputMapping)
		{
			if (const ULocalPlayer* LocalPlayer = GetOwningLocalPlayer())
			{
				if (UEnhancedInputLocalPlayerSubsystem* InputSystem = LocalPlayer->GetSubsystem<UEnhancedInputLocalPlayerSubsystem>())
				{
					InputSystem->AddMappingContext(InputMapping, InputMappingPriority);
				}
			}
		}

		BP_OnActivated();
		OnActivated().Broadcast();
		BP_OnWidgetActivated.Broadcast();
	}
}

void UCommonActivatableWidget::NativeOnDeactivated()
{
	if (ensure(!bIsActive))
	{
		if (bSetVisibilityOnDeactivated)
		{
			SetVisibility(DeactivatedVisibility);
			UE_LOG(LogCommonUI, Verbose, TEXT("[%s] set visibility to [%d] on deactivation"), *GetName(), *StaticEnum<ESlateVisibility>()->GetDisplayValueAsText(DeactivatedVisibility).ToString());
		}

		if (CommonUI::IsEnhancedInputSupportEnabled() && InputMapping)
		{
			if (const ULocalPlayer* LocalPlayer = GetOwningLocalPlayer())
			{
				if (UEnhancedInputLocalPlayerSubsystem* InputSystem = LocalPlayer->GetSubsystem<UEnhancedInputLocalPlayerSubsystem>())
				{
					InputSystem->RemoveMappingContext(InputMapping);
				}
			}
		}

		// Cancel any holds that were active
		ClearActiveHoldInputs();

		BP_OnDeactivated();
		OnDeactivated().Broadcast();
		BP_OnWidgetDeactivated.Broadcast();
	}
}

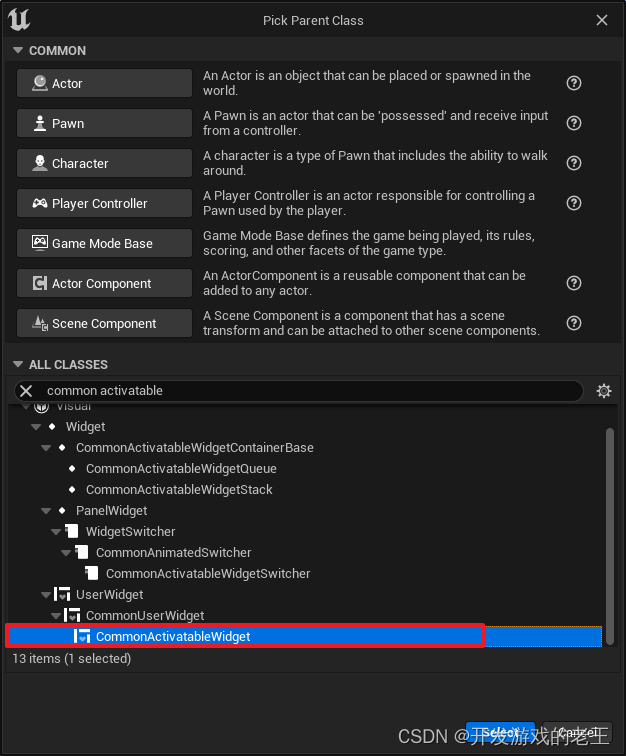

关于如何定义一个Common Activatable Widget，在《官方项目《内容示例》中Common UI部分笔记： 1.1 Activatable Widgets》一文中有较详细的叙述。

1.2 当焦点落到一个按钮时显示默认确认（Click/Accept）按键图标

上面是仅用鼠标的场景，接下来聊的都是主要用键盘或游戏手柄的场景。

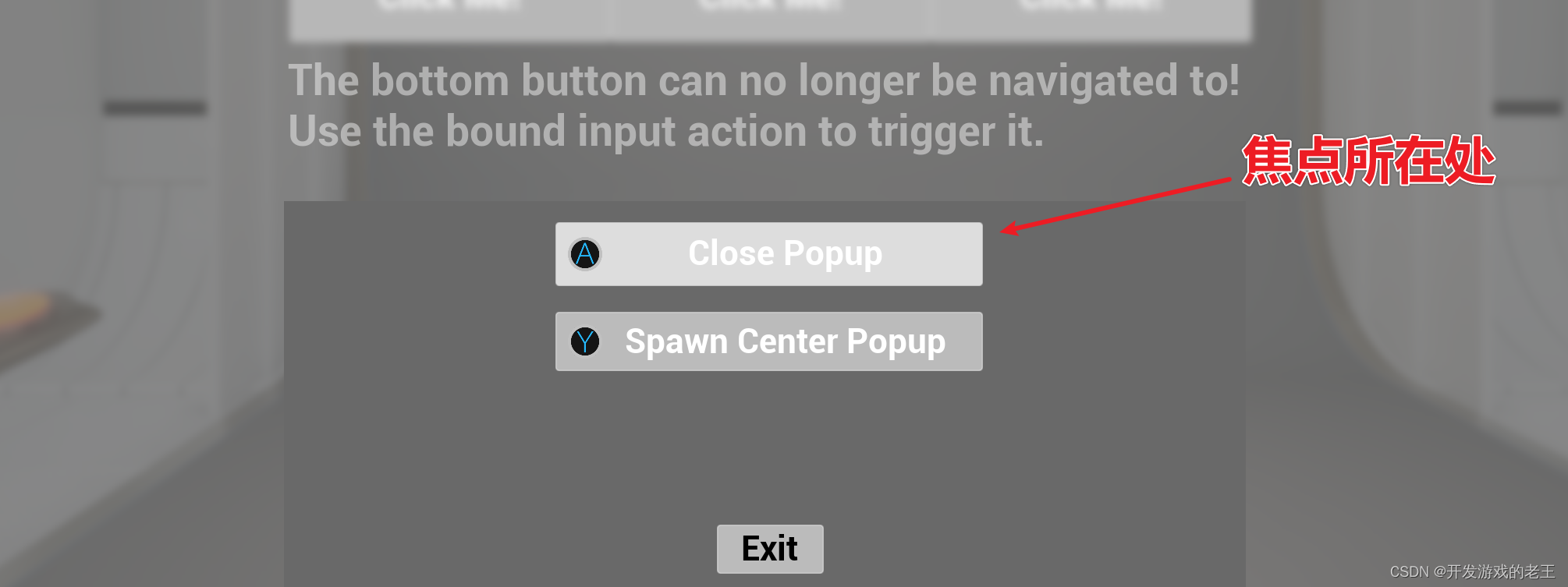

当一个按钮获取到控制焦点时，按钮上显示默认的确认按键会提升玩家的使用体验。

在这里插入图片描述

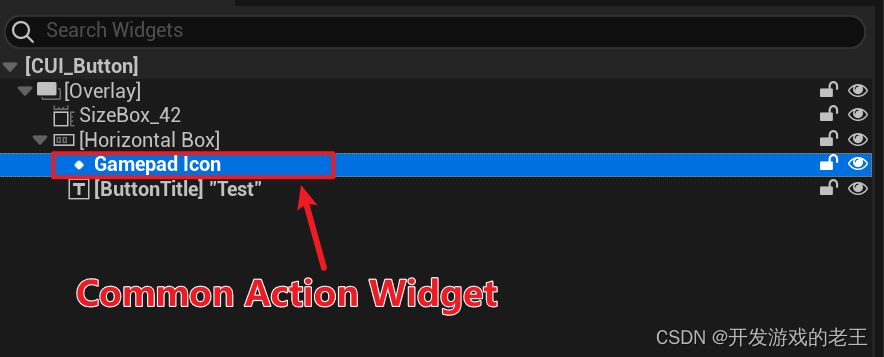

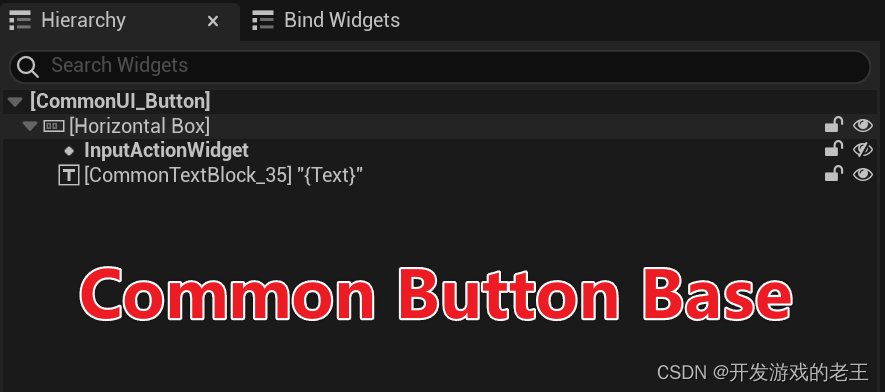

实现这样的效果，需要实现一个派生自UCommonButtonBase的按钮，在UCommonButtonBase有一个UCommonActionWidget类型的InputActionWidget,从它的meta中可以看到，它是一个BindWidget,也就是说，允许我们在蓝图中定义一个同名（即名为"InputActionWidget"）的UCommonActionWidget。

	UPROPERTY(BlueprintReadOnly, Category = Input, meta = (BindWidget, OptionalWidget = true, AllowPrivateAccess = true))
	TObjectPtr<UCommonActionWidget> InputActionWidget;

在这里插入图片描述

在UCommonActionWidget的UpdateActionWidget方法中会从游戏的预设**(Common Input Seetings)**中读取到默认Click按键的图标显示出来，这个UpdateActionWidget在很多情况下都会被调用，包括按钮的Hover状态。

void UCommonActionWidget::UpdateActionWidget()
{
	if (!IsDesignTime() && GetWorld())
	{
		const UCommonInputSubsystem* CommonInputSubsystem = GetInputSubsystem();
		if (GetGameInstance() && ensure(CommonInputSubsystem) && CommonInputSubsystem->ShouldShowInputKeys())
		{
			const FCommonInputActionDataBase* InputActionData = GetInputActionData();
			if (InputActionData || (EnhancedInputAction && CommonUI::IsEnhancedInputSupportEnabled()))
			{
				if (bAlwaysHideOverride)
				{
					SetVisibility(ESlateVisibility::Collapsed);
				}
				else
				{
					Icon = GetIcon();

					if (Icon.DrawAs == ESlateBrushDrawType::NoDrawType)
					{
						SetVisibility(ESlateVisibility::Collapsed);
					}
					else if (MyIcon.IsValid())
					{
						MyIcon->SetImage(&Icon);

						if (GetVisibility() != ESlateVisibility::Collapsed)
						{
							// The object being passed into SetImage is the same each time so layout is never invalidated
							// Manually invalidate it here as the dimensions may have changed
							MyIcon->Invalidate(EInvalidateWidgetReason::Layout);
						}

						if (IsHeldAction())
						{
							MyProgressImage->SetVisibility(EVisibility::SelfHitTestInvisible);
						}
						else
						{
							MyProgressImage->SetVisibility(EVisibility::Collapsed);
						}

						MyKeyBox->Invalidate(EInvalidateWidget::LayoutAndVolatility);
						SetVisibility(ESlateVisibility::SelfHitTestInvisible);

						return;
					}
				}
			}
		}

		SetVisibility(ESlateVisibility::Collapsed);
	}
}

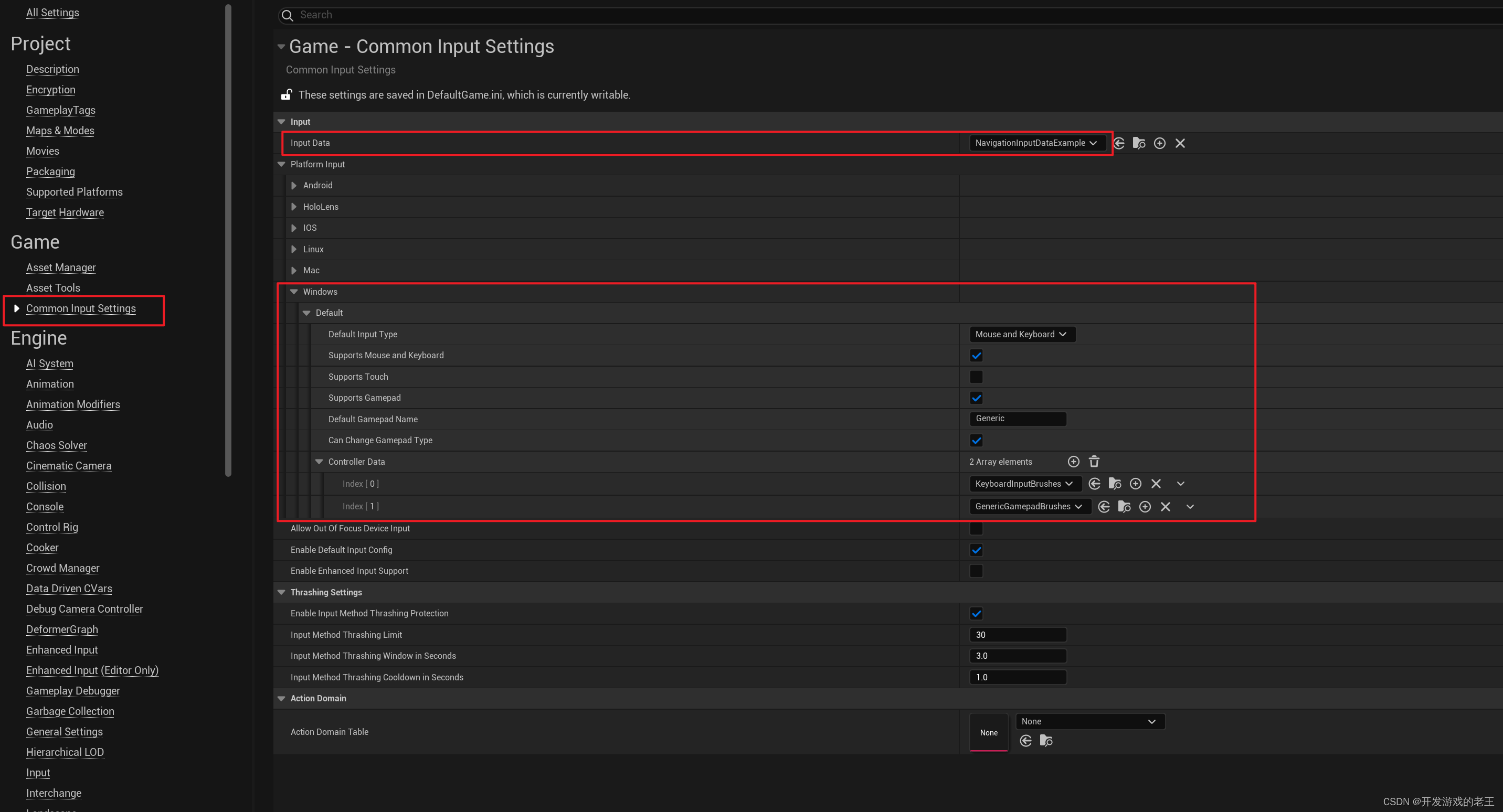

接下来我们再看看刚才提到的 (Common Input Seetings)

在这里插入图片描述

Common Input Action DataBase

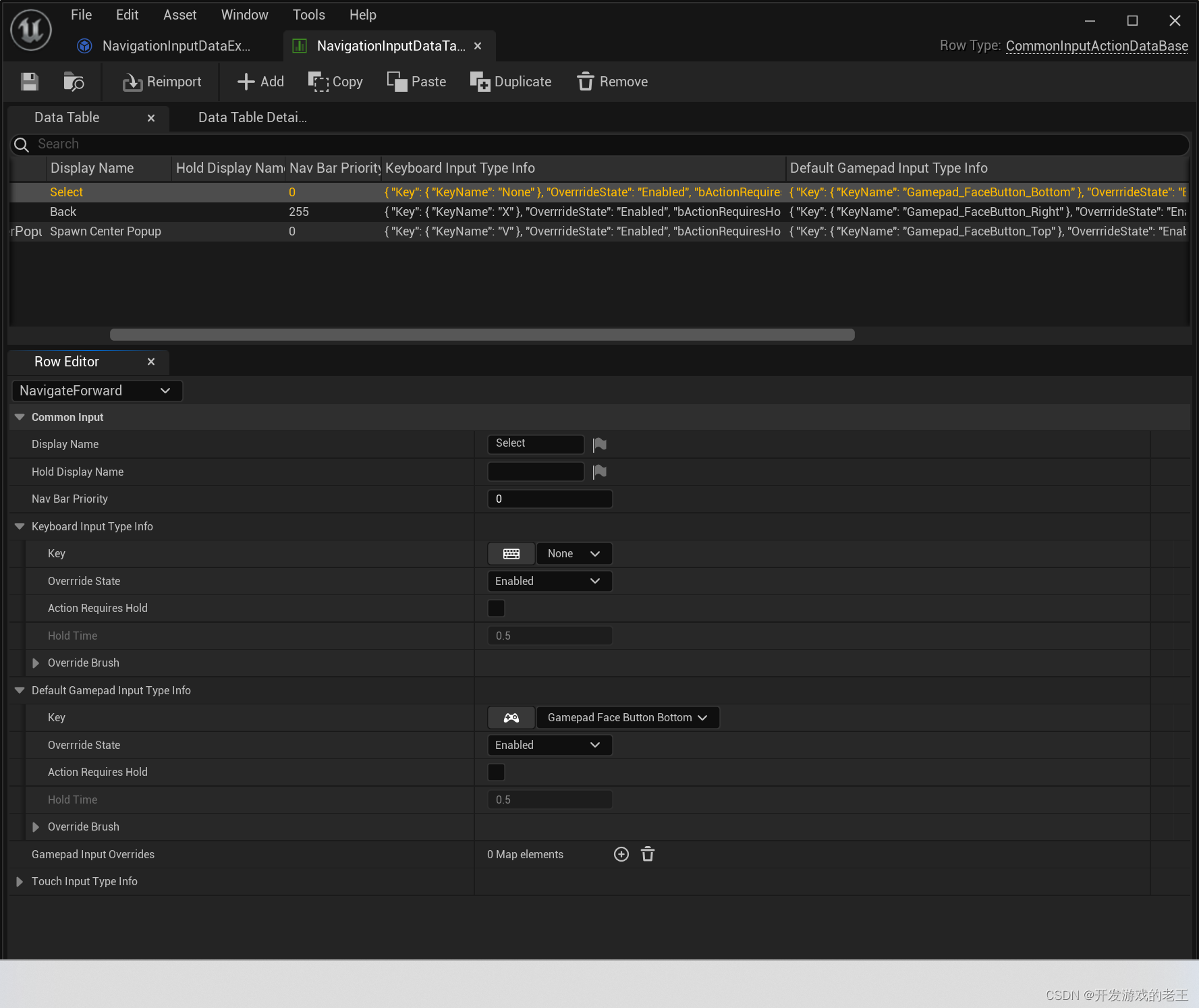

首先我们要创建一个格式为Common Input Action DataBase的数据表备用，这个数据表的作用其实就如同我们在Input或Enhanced Input中配置的按键和Action的映射表

在这里插入图片描述

Input Data

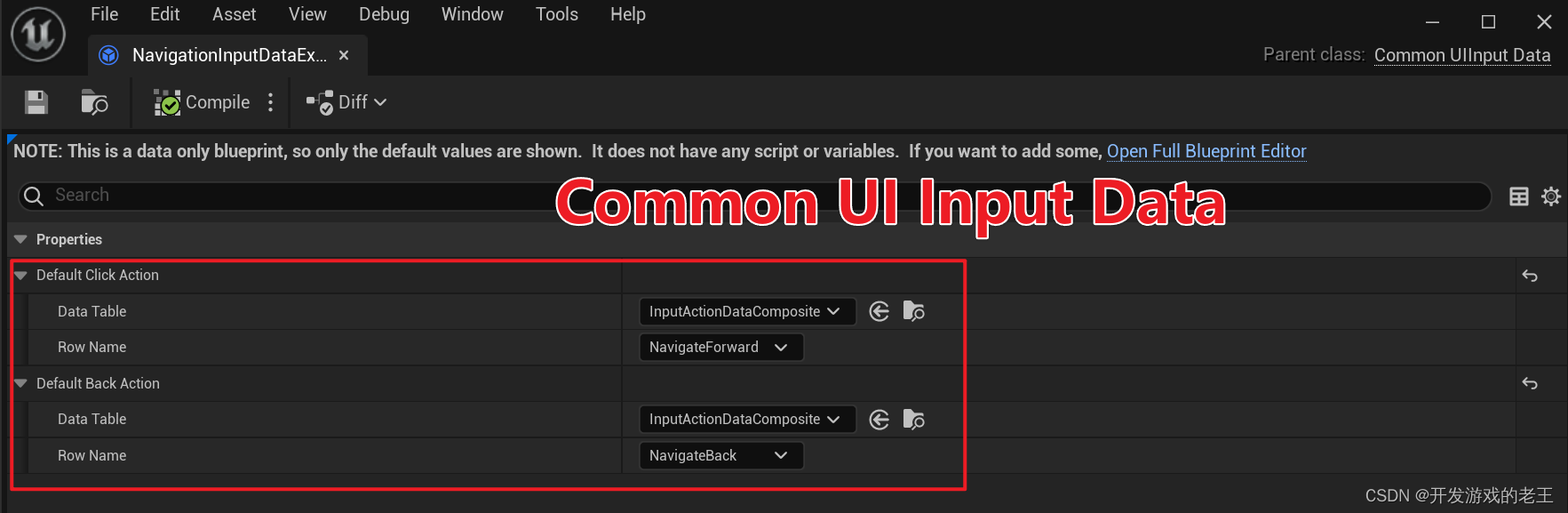

再回到Common Input Seetings中，新建一个Common UIInput Data类的对象，在其中选择刚才创建的数据表并配置如下两个选项：

在这里插入图片描述

Default Click Action : 默认的按钮确认事件
Default Back Action : 默认的返回（撤回）事件

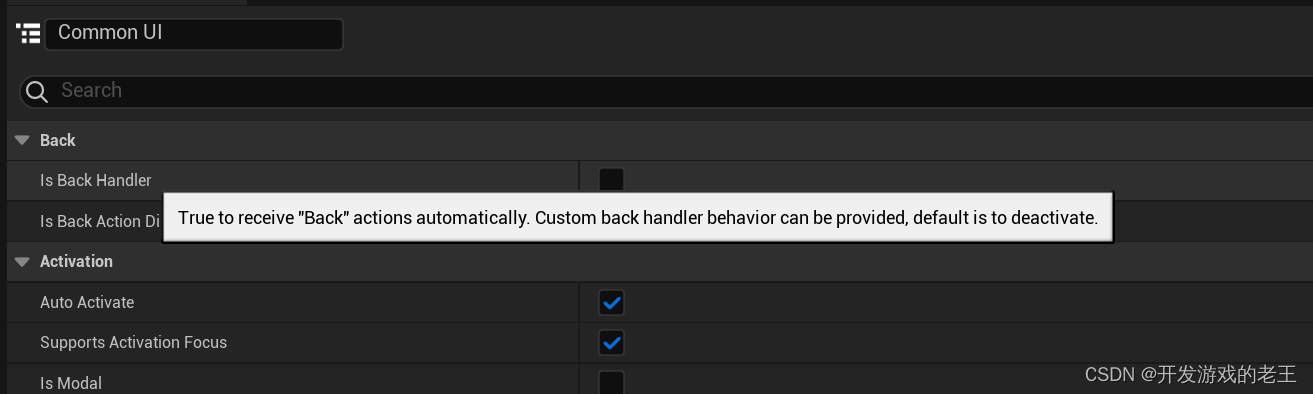

Common Activatable Widget可以选择是否接受Back Action事件，如果勾选Is Back Handler默认情况下，接收到Back Action事件，该Common Activatable Widget会被Deactivate。

在这里插入图片描述

Common Input Base Controller Data

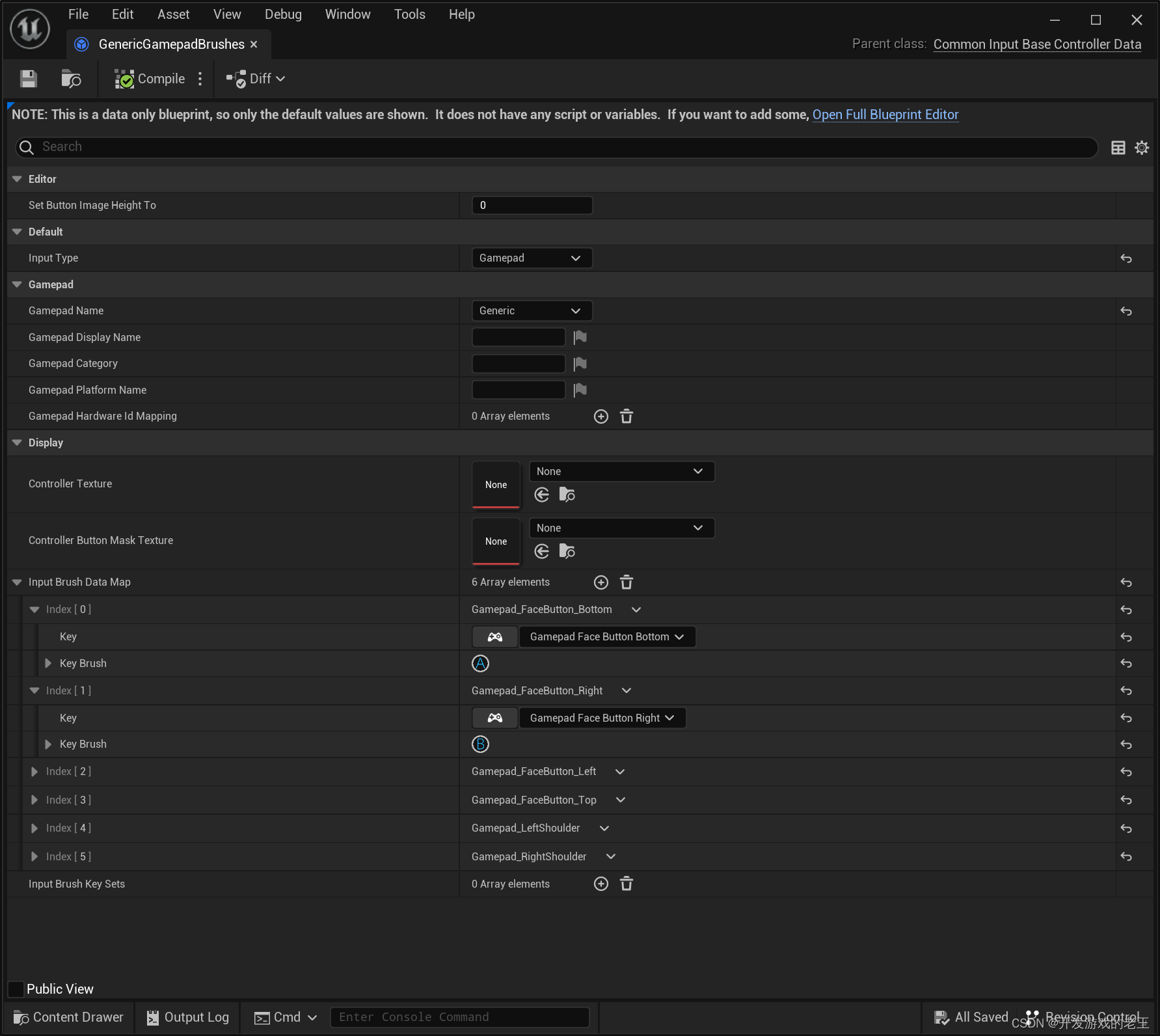

在Common Input Seetings中的Controller Data下面可以就是配置针对各个平台控制器按键图标的地方

在这里插入图片描述

1.3 即使焦点没有落到该按钮上，也可以使用指定按键触发该按钮，并且按钮上会显示按键提示图标(Input Action和Triggering Input Action)

如果UI上的按钮较多或着有些常用按钮距离较远，我们常常希望即使控制焦点没有在那个按钮上，也能够用键盘或游戏手柄的某个特定按键触发这个按钮，这就是Common UI中的Input Action，类似快捷键。

在这里插入图片描述
实现Input Action的也要基于上面1.2中的若干设置，接下来实现Input Action有两种方式：

使用名为"InputActionWidget"的UCommonActionWidget，也就是上文中可以接受并显示默认Click事件图标的那个UCommonActionWidget，这时只需要在Triggering Input Action中配置触发它的事件即可，配置方法和上文中配置默认事件的方法一样。注意：Input Action无论是否获得控制焦点均会显示。这说明它就不再显示默认Click图标了。

在这里插入图片描述
2. 自定义一个UCommonActionWidget

在这里插入图片描述

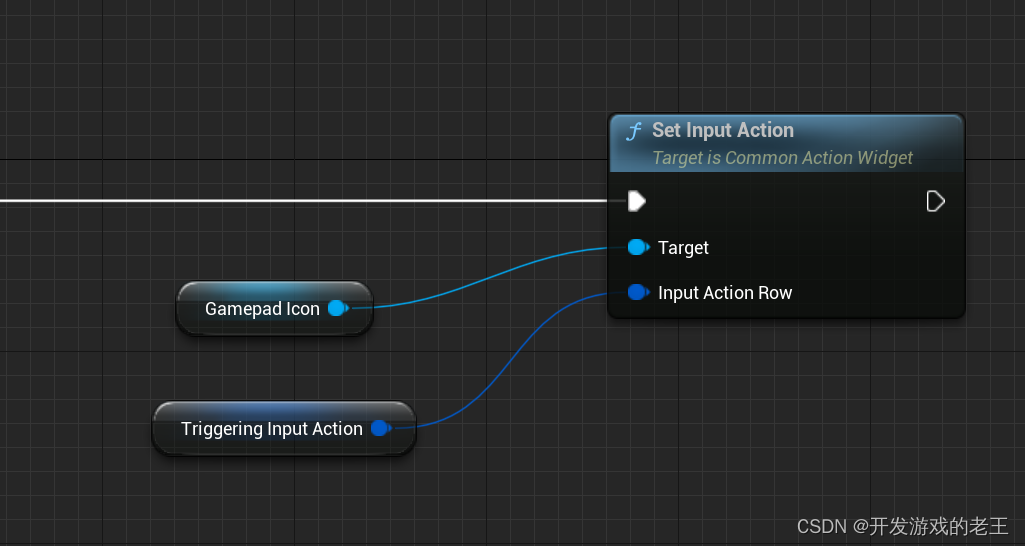

这时我们需要在构造函数(Construct)或预构造函数(Pre Construct)中将它设置给Triggering Input Action

在这里插入图片描述

1.4 当前UI触发按键提示栏(Common Bound Action Bar)

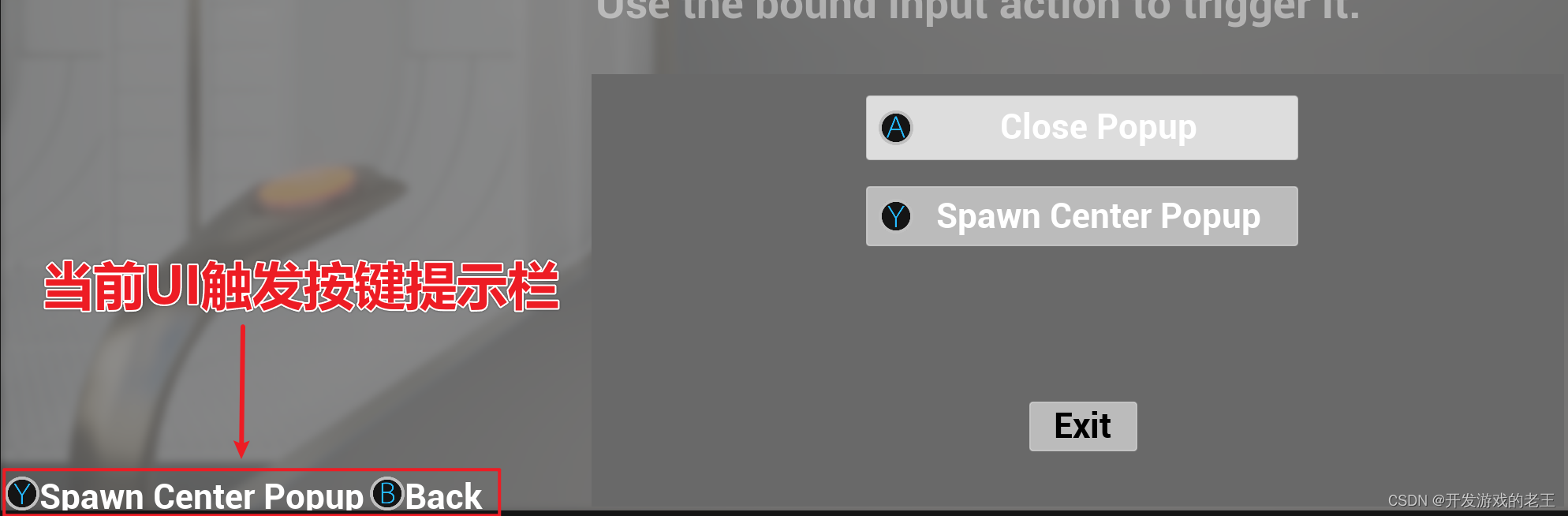

当一个UI有很多按钮都有Input Action触发键的时候，我们想在一目了然的地方（比如屏幕左下角）做一个显示全部或部分触发键图标的提示栏。
在这里插入图片描述

这个功能的实现需要用到Common UI为我们提供的Common Bound Action Bar

在这里插入图片描述

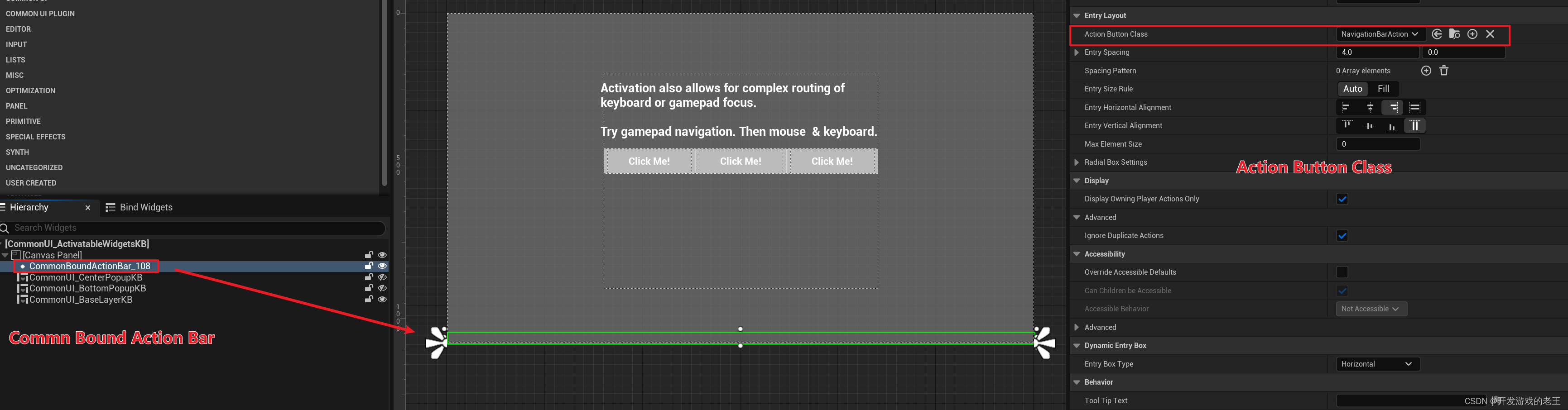

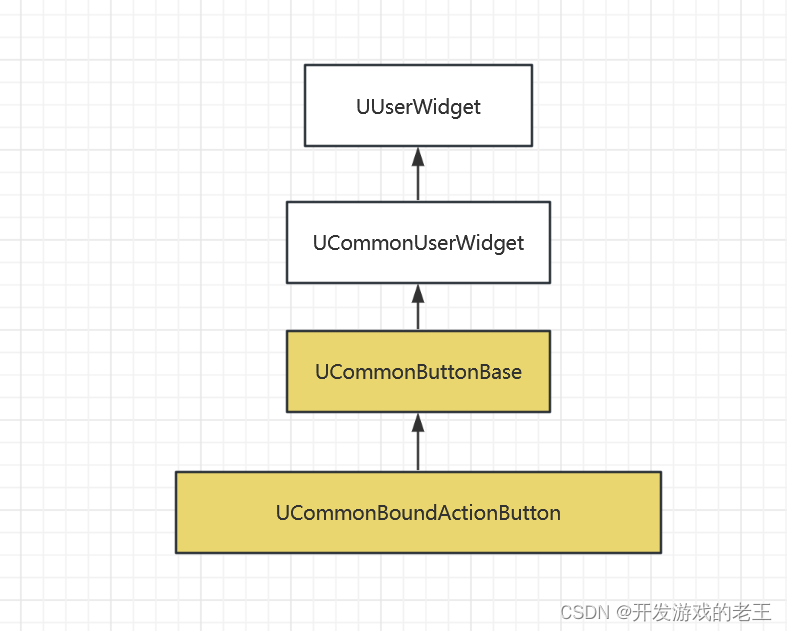

Common Bound Action Bar中的按键图标以及按键功能提示依赖于Action Button Class中提供的Common Bound Action Button类，这个类派生自刚才我们使用过的UCommonButtonBase

在这里插入图片描述

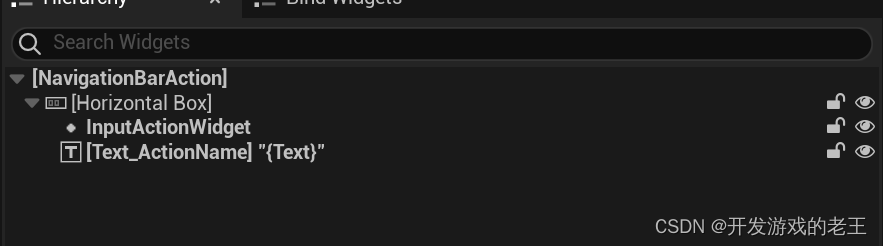

它们的工作逻辑也是一样的，只不过里面又多了一个UCommonTextBlock类型的Text_ActionName，和InputActionWidget一样，Text_ActionName也是和蓝图绑定的用于显示按键说明文字。

protected:
	UPROPERTY(BlueprintReadOnly, meta = (BindWidget), Category = "Text Block")
	TObjectPtr<UCommonTextBlock> Text_ActionName;

在这里插入图片描述

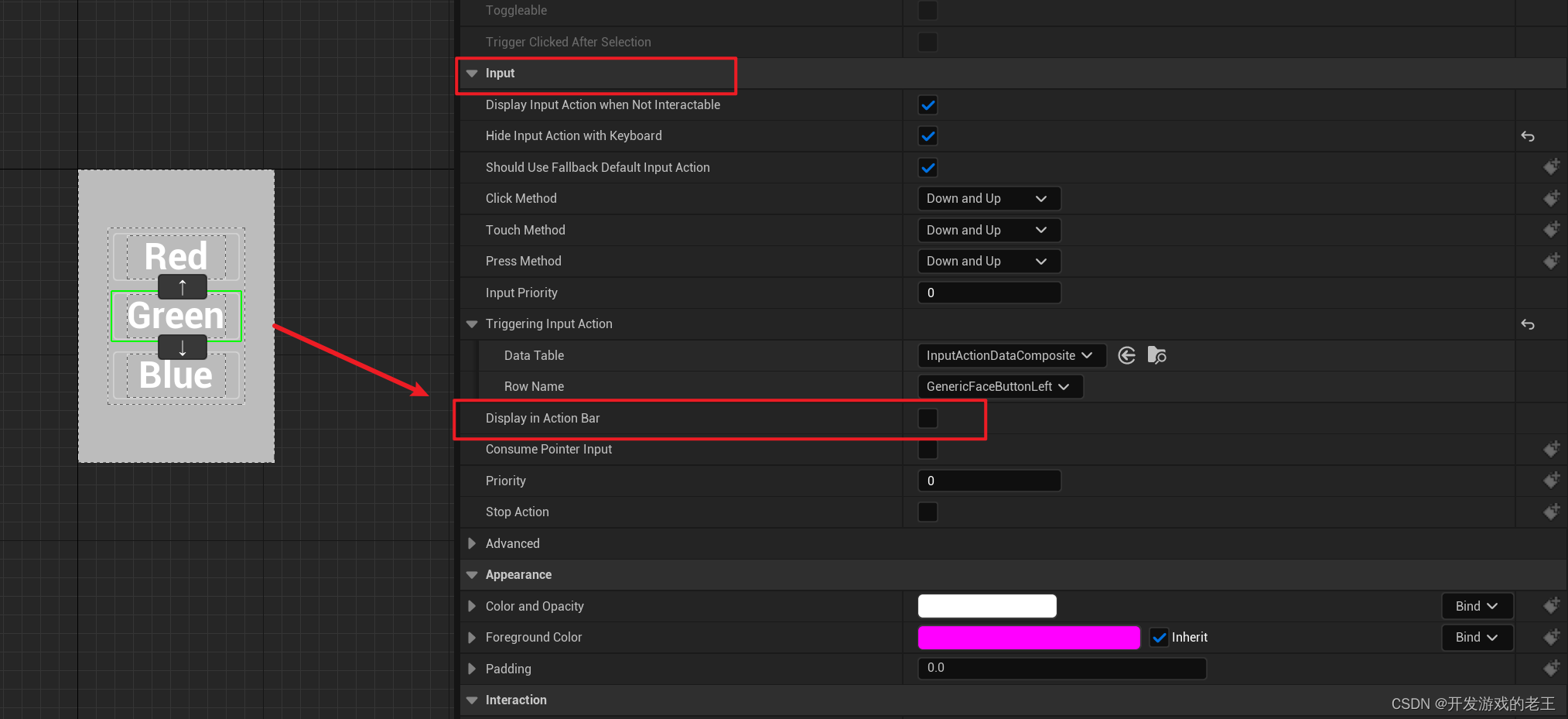

如果一个按钮的触发按键想显示在Action Bar中，只需要配置其Triggering Input Action并勾选下面的选项即可。
在这里插入图片描述

2. 小结
